工业加工用标准麻花钻三维结构数模

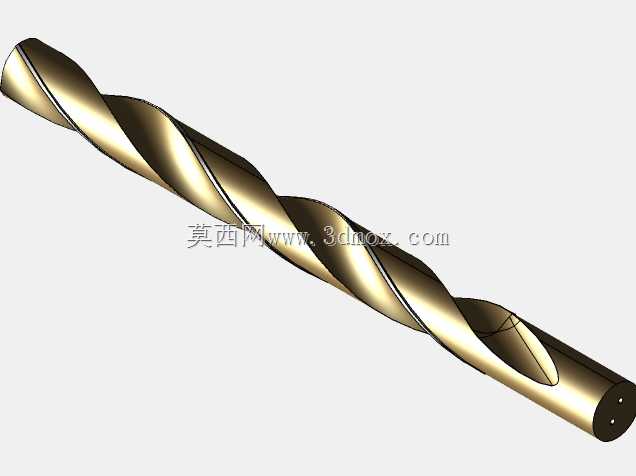

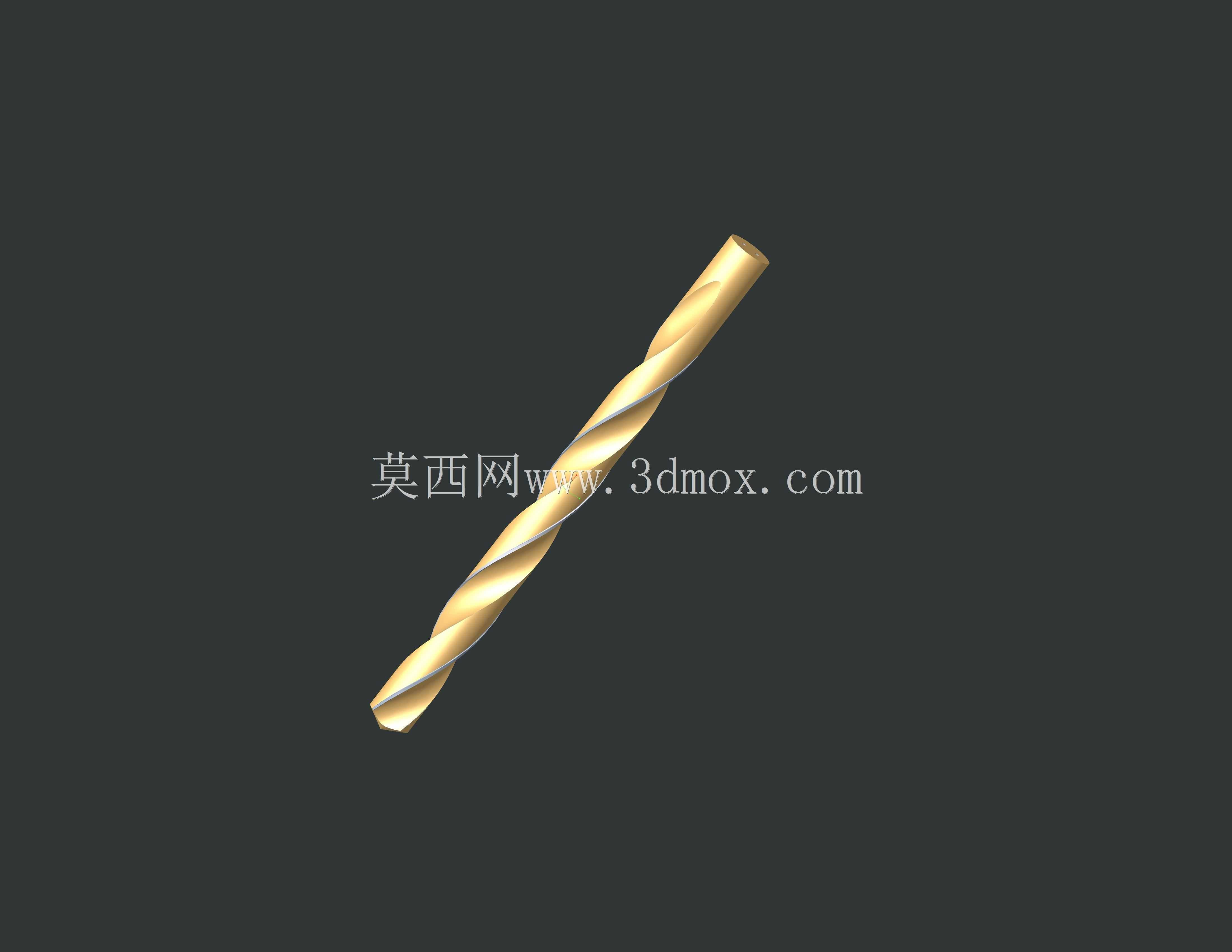

在机械加工的孔加工工序里，标准麻花钻是覆盖场景最广的切削刀具之一，不管是普通台式钻床的单件划线钻孔、立式加工中心的批量孔位粗加工，还是摇臂钻床针对大型结构件的现场配钻作业，都能见到这类刀具的应用。这套三维数模完整还原了标准麻花钻的核心结构特征，从钻尖部分的横刃、主切削刃、副切削刃到螺旋排屑槽的导程参数，再到柄部的装夹定位结构，都按照实际加工用刀具的尺寸比例做了精准还原，没有做简化处理，能直接用于加工工艺仿真、刀具干涉检查、机床刀库装配模拟等场景。

从实际功能设计逻辑来看，这类标准钻头的核心作用是在实体金属、非金属工件上完成预制孔加工，钻尖的顶角参数按照通用加工场景做了适配，针对普通碳钢、铸铁类工件的常规钻削需求，顶角设置为行业通用的118度，既保证钻尖切入工件时的定心精度，又能兼顾主切削刃的强度，避免钻尖在大进给钻削时出现崩刃问题。两条对称分布的螺旋排屑槽，槽型截面采用圆弧过渡设计，钻削过程中产生的切屑能沿着螺旋槽顺畅排出，不会在孔内堆积造成堵屑、刮伤已加工孔壁的问题，同时螺旋槽的螺旋角设置兼顾了排屑流畅度与刀体刚性，不会因为槽深过大导致钻杆刚性不足，在深孔钻削时出现振刀、孔位偏斜的情况。

数模的外形尺寸与安装边界完全匹配通用装夹标准，直柄部分的直径公差按照标准装夹要求设置，能适配普通钻夹头、ER弹簧夹头等主流装夹结构，不需要额外做结构修改就能直接装配到对应的刀柄、钻夹头模型中完成装配仿真。钻体部分的刃带结构也做了完整还原，两条对称的刃带在钻削过程中起到导向作用，能保证钻孔的直线度，减少孔壁与钻体的摩擦面积，降低钻削过程中的切削热累积，同时刃带的直径尺寸按照标准钻头的倒锥设计做了细微的尺寸渐变，从钻尖向柄部方向直径有微小的递减量，避免钻削过程中钻体与孔壁发生卡滞，尤其是在加工塑性较大的铝材、低碳钢材料时，这种倒锥设计能有效降低退刀阻力，减少工件材料冷焊在刃带上的概率。

在做工艺仿真应用时，这套数模可以直接导入到加工仿真软件中，配合工件模型、机床模型完成钻削路径的模拟，检查钻尖接近工件时的安全距离、排屑槽与工件已加工面的干涉情况、钻柄与夹具的空间避让问题，提前规避实际加工中可能出现的撞刀、干涉风险。对于做刀具管理系统三维可视化、机床数字孪生建模的场景，这套还原度足够的钻头模型也能直接调用，不需要重新建模就能完成刀库的刀具配置展示。从建模逻辑来看，模型采用参数化建模思路，螺旋槽部分通过螺旋扫描特征生成，钻尖部分的切削刃通过曲面裁剪得到，所有特征都保留了可编辑的参数，后续如果需要调整钻头直径、槽长、顶角参数来适配不同的加工需求，只需要修改对应参数就能快速生成新规格的钻头模型，不需要从零开始重构特征，能大幅提升同类型刀具的建模效率。

针对实际加工中常见的横刃修磨、切削刃钝化等工艺调整场景，这套模型的基础结构也预留了足够的修改空间，不需要破坏原有特征就能完成修磨结构的添加，比如在横刃位置添加修磨后的横刃斜角结构、在主切削刃位置添加倒棱特征，都能在原有模型基础上快速完成，适配不同加工材料的刀具修磨需求。在装配适配性上，模型的柄部长度、装夹定位面的尺寸都符合通用刀具的装夹规范，不管是和钻夹头模型做配合装配，还是和刀柄、过渡套模型做装配，都不会出现尺寸不匹配、装配干涉的问题，能直接用于各类装配场景的三维展示与运动仿真。
