Creo环境下阀块骨架参数化建模方案

在液压系统集成设计环节，阀块作为各类液压阀的安装载体与流道集成核心，其骨架建模的合理性直接决定后续阀件装配精度、流道压力损失以及整机液压回路的运行稳定性。不同于常规零件的实体建模思路，骨架建模需要优先搭建顶层设计基准，将整个阀块的安装边界、阀件安装孔位坐标、内部流道走向、外接油口位置全部以基准特征的形式固化在顶层骨架中，后续所有实体特征、子装配引用都完全关联这些基准，从根源上避免后续设计变更时出现特征参考丢失、装配错位的问题。

实际工程应用中，阀块多安装在液压站阀组安装面、工程机械主机架预留安装位、工业设备液压舱内部，这类场景的安装空间往往十分紧凑，周边会排布液压油管、电气走线槽、相邻阀件以及设备结构梁，因此骨架建模阶段就要把安装边界的约束完全纳入基准体系：首先要确定阀块与安装基面贴合的底面基准，明确安装螺栓孔的孔位分布、孔深以及沉头尺寸边界，确保最终生成的实体能够直接适配现场安装位，不会出现螺栓与周边结构干涉、安装后阀块突出预留空间的问题。

从功能特性来看，阀块的核心作用是将分散布置的溢流阀、换向阀、节流阀、单向阀等液压元件通过内部钻削的流道连通，替代传统的外接液压管路，减少管路接头带来的泄漏点，同时压缩整个液压阀组的占用空间。骨架建模过程中，需要先梳理整个液压回路的通断逻辑，将每个阀件的油口位置、通径大小、流道连接关系以基准点、基准轴、基准曲线的形式在骨架中预先排布，尤其是交叉流道的位置、工艺孔的封堵位置，都要在骨架阶段就预留足够的壁厚，避免后续实体建模时出现流道壁过薄导致耐压不足、或者流道之间窜油的问题。

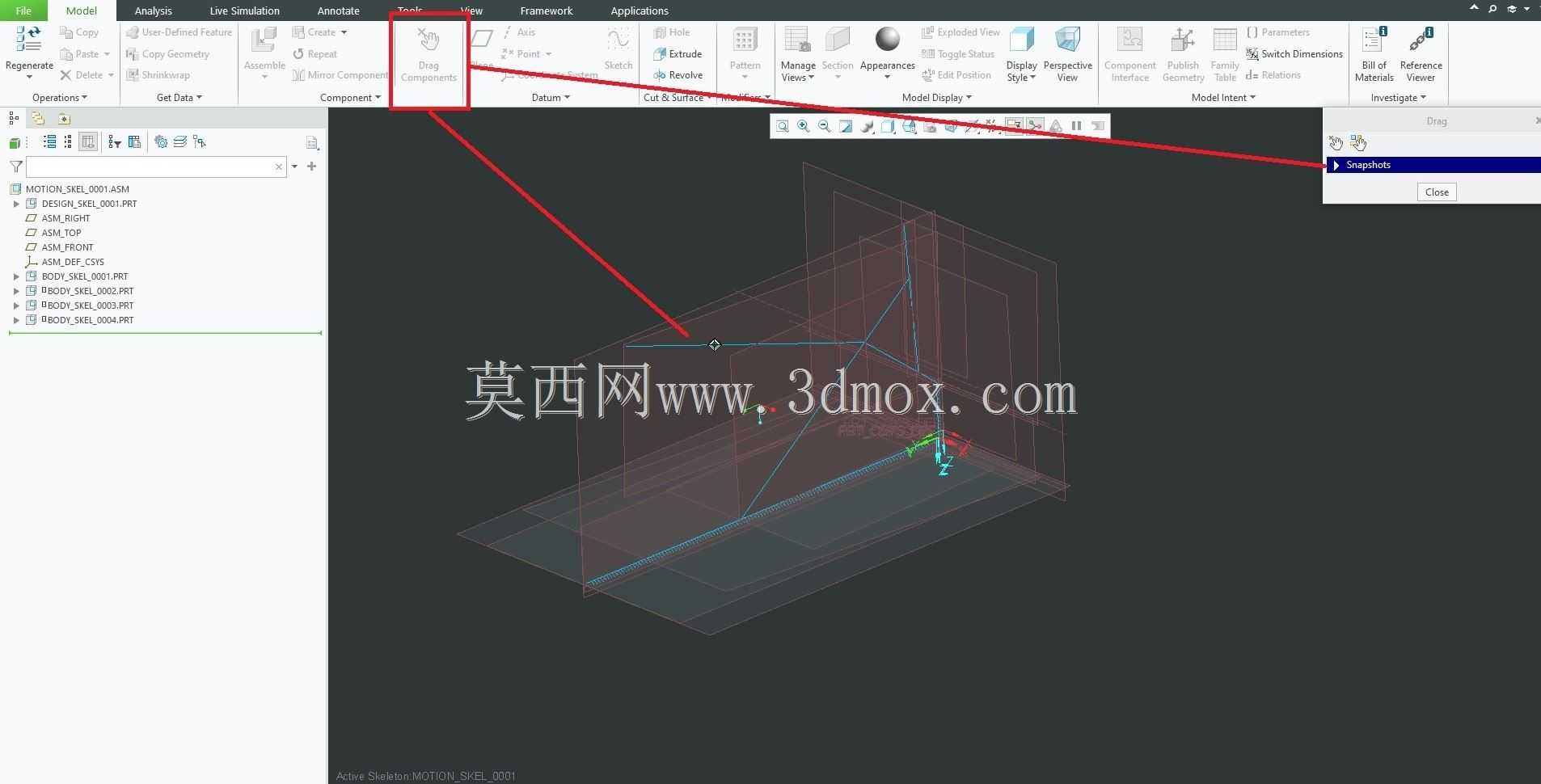

设计思路上，骨架建模遵循自顶向下的设计逻辑，不需要一开始就绘制实体特征，而是先搭建完整的参考体系：第一步确定全局坐标系，将阀块的安装底面作为Z向基准面，长度方向沿X轴、宽度方向沿Y轴对齐安装位的坐标方向，所有后续特征都以这个全局坐标系为参考，避免建模过程中基准混乱；第二步排布各个液压阀的安装面基准，根据所选阀件的安装尺寸，确定每个阀的贴合面高度、安装螺钉孔位坐标、阀件油口的对接位置，这些基准面和基准轴全部放在骨架层级，后续插入阀件装配时直接引用这些基准，不需要在零件环境下重复定位；第三步绘制内部流道的中心曲线，根据液压回路的流量要求确定每条流道的通径，沿着流道走向绘制3D曲线，同时标注流道与阀块外壁、相邻流道之间的最小壁厚，确保满足液压系统的耐压要求，一般矿物油液压系统的流道壁厚不小于通径的0.8倍，高压系统还要根据压力等级适当加厚，这些参数都可以在骨架中通过参数化关系关联，调整通径时壁厚会自动更新，不需要逐个修改特征。

外形尺寸与安装边界的把控是骨架建模的核心环节，很多新手建模时容易先画实体再挖孔，最后往往出现阀块尺寸过大挤占周边空间、或者安装孔位与设备原有结构不匹配的问题。在骨架阶段就要把阀块的最大外形轮廓以基准面的形式框定，长度、宽度、高度方向的尺寸都要结合现场安装空间确定：比如安装在液压站油箱顶面的阀块，高度方向要预留出阀件手动调节按钮的操作空间，不能让调节手柄被油箱上方的护罩挡住；宽度方向要考虑外接油管的接头安装空间，保证油管接头拧紧时扳手有足够的操作余量，不会和相邻阀件干涉；长度方向要对齐安装基面的螺栓孔分布，确保安装螺栓能够顺利穿入，不会和设备内部的加强筋位置冲突。另外，骨架中还要预留出阀块起吊螺孔、标牌安装位、压力测点的安装位置，这些辅助特征的位置如果在骨架阶段就确定好，后续实体建模时直接引用基准生成特征，不会出现后期补特征时破坏原有流道结构的问题。

对于多联阀组的集成阀块，骨架建模的优势会更加明显，整个阀组的公共油道，比如压力油进油道、回油道、泄油道，都可以在顶层骨架中统一规划，每个阀片的分油道从公共油道引出，所有分支流道的位置都关联公共骨架的基准，后续如果需要调整阀组的阀件数量，只需要修改骨架中对应阀件的安装基准和流道曲线，整个阀块的实体模型会自动更新，不需要重新绘制每个特征，大幅提升设计迭代的效率。同时，骨架模型还可以提前做干涉检查，在没有生成实体的阶段，就可以通过基准曲线、基准面的位置检查阀件安装后是否存在干涉、流道是否存在错位，把设计问题拦截在建模初期，减少后续实体建模、工程图输出阶段的反复修改工作量。

在实际建模过程中，骨架的基准特征要保持简洁，不要在骨架中绘制实体特征，所有的参考都以点、线、面的形式存在，这样后续装配引用时不会因为特征过多导致模型卡顿，也能避免参考关系混乱。每个基准特征都要赋予明确的命名，比如进油口安装基准、溢流阀安装面、回油流道中心线等，方便后续设计调整时快速找到对应参考，尤其是多人协同设计的场景下，清晰的骨架基准能够让其他设计人员快速理解设计意图，减少沟通成本。另外，骨架中的参数要设置合理的参数关联关系，比如阀块长度与阀件安装孔距的关联、流道壁厚与系统工作压力的关联，当设计输入条件变化时，只需要修改对应参数，整个骨架的基准会自动更新，驱动后续实体模型和装配体同步变化，真正实现参数化设计的价值，避免传统建模方式下改一个尺寸就要逐个修改数十个特征的低效问题。
