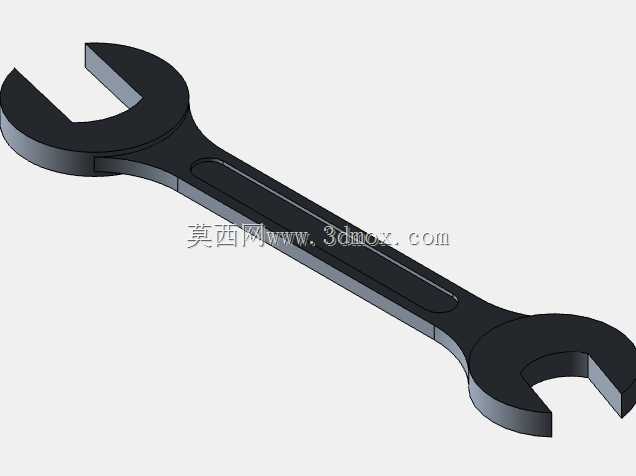

双头开口扳手工业级手动拆装工具结构

　　这款双头开口扳手的结构设计完全围绕紧固件拆装的实际作业场景展开，在设备运维、产线装配、五金维修等场景中，作业人员经常遇到不同规格的外六角螺栓、螺母拆装需求，单头扳手需要频繁更换工具，不仅拖慢作业效率，高空或狭窄空间作业时还容易出现工具掉落的风险，双头结构的设计刚好解决这一痛点，同一把工具可覆盖两种相邻常用规格的紧固件，减少工具携带数量，提升作业连贯性。从功能特性来看，扳手的开口部位采用了标准的六角开口轮廓，开口尺寸严格对应紧固件的对边宽度公差，作业时开口与紧固件侧面完全贴合，受力均匀，不会出现打滑啃伤紧固件棱角的问题，避免因紧固件棱角磨损导致后续拆装困难。

　　扳杆部分采用了长条形等强度截面设计，杆身厚度从头部到中部平滑过渡，既保证了头部与开口连接位置的结构强度，承受扭力时不会出现头部断裂变形，又控制了整体重量，长时间手持作业不会产生明显的负重感。杆身表面做了凹槽式的加强结构设计，在不增加整体壁厚的前提下提升了杆身的抗扭刚度，施加较大扭力时杆身不会出现明显的弯曲变形，保证扭力能够完整传递到紧固件上。设计过程中首先确定两端开口的适配规格，通常选择机械装配中最常用的两组相邻对边尺寸，比如常见的14-17、17-19等规格组合，适配绝大多数通用机械设备、五金构件上的紧固件尺寸。开口的角度设计经过反复验证，开口与扳杆轴线呈15度夹角，在狭窄空间作业时，只需要将扳手翻转180度即可实现小角度摆动拧动紧固件，不需要完整转动扳手，适配空间受限的作业场景，比如设备内部、管路缝隙处的紧固件拆装。头部与杆身的连接位置采用大圆弧过渡，避免应力集中，扭力传递过程中应力会沿着圆弧面均匀分散，不会在连接位置出现应力断裂的问题，这也是手动工具结构设计中最核心的强度考量点。

　　外形尺寸方面，扳手整体长度根据适配的紧固件规格做匹配设计，长度越长力臂越大，同等施加力下能够输出的扭力越大，针对小规格紧固件的扳手长度更短，操作更灵活，针对大规格紧固件的扳手长度更长，能够满足大扭力拆装的需求，同时长度设计也符合人体工程学，手持位置刚好在杆身中部，发力时手腕处于自然状态，不会出现别扭的发力姿势。安装边界层面，这款扳手属于手持手动工具，不需要额外的安装固定，作业时只需要将开口完全套入紧固件的六角头部，保证两个受力面完全贴合即可施加扭力，作业过程中需要注意扳手周围预留足够的摆动空间，15度的开口设计已经尽可能降低了对摆动空间的要求，常规的设备缝隙只要能够容纳扳手头部和杆身的厚度即可完成作业。

　　实际使用中，这类开口扳手适合紧固件的初拧和终拧作业，对于扭力要求极高的紧固件可以配合扭力扳手做最终的扭力校准，日常的拆装、检修、装配作业中，双头开口扳手是使用频率最高的手动五金工具之一，结构简单可靠，故障率极低，只要不超过额定扭力使用、不用做撬棍等非拆装用途，使用寿命可以覆盖数万次的拆装作业。建模过程中需要重点关注开口轮廓的公差配合，开口尺寸的公差需要控制在合理范围内，过大会导致配合间隙过大容易打滑，过小会导致无法套入标准紧固件，头部的圆弧过渡、杆身的加强槽结构都需要做圆角处理，避免应力集中，还原真实工具的结构强度特性，整个模型的结构完全还原工业级开口扳手的真实设计，可用于工具类产品的结构展示、虚拟装配场景的工具配套、五金工具类的产品演示等场景。
