铰接式传力连接关节结构设计

这类铰接关节在机械传动与承载结构中属于核心传力节点，日常接触的工况里，最常见的应用场景覆盖商用车底盘悬挂的链节连接、工业厂房屋架的拉杆铰接、流体控制管路阀块的偏心驱动连接，还有各类需要杆件轴线汇交传力的铰接点位。从实际承载逻辑来看，这类关节的核心作用是在两根或多根杆件轴线交汇于一点的工况下，稳定传递拉力与压力载荷，同时允许连接部位存在小角度的相对转动，避免结构在受载变形时产生附加内应力，这点在车辆悬挂的动态工况下尤为关键——车辆行驶过程中路面冲击带来的悬挂摆动，会让连接点持续承受交变载荷，关节的铰接间隙与配合精度直接决定了悬挂系统的响应灵敏度与使用寿命。

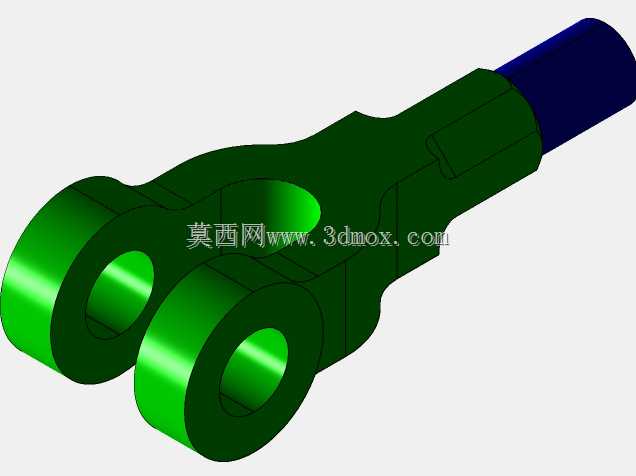

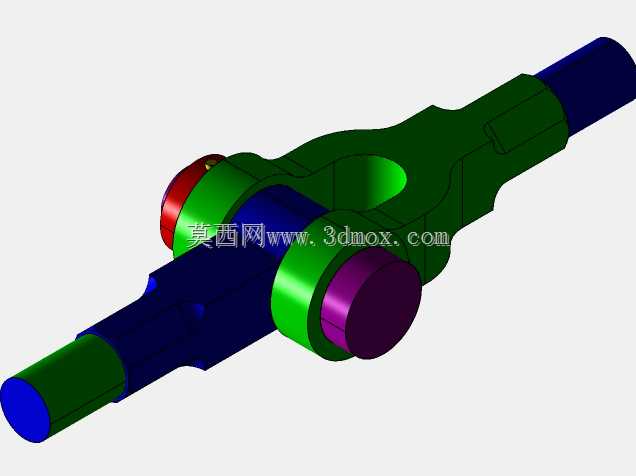

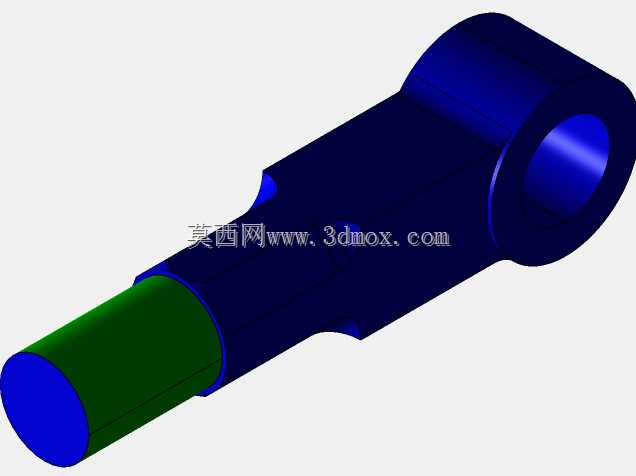

从结构设计思路上看，该关节采用对称式叉形主体搭配同轴销轴安装位的布局，主体中段的环形凸台是销轴的配合承载面，两侧延伸的杆段分别对应待连接的杆件接口，这种布局能让所有连接杆件的轴线精准交汇于销轴的中心点位，从根源上避免偏载力矩的产生。设计时首先要明确的是安装边界尺寸：两侧杆段的外径与配合长度需要匹配对应连接件的内孔公差，通常采用h6级过渡配合保证装配后的同轴度，避免转动卡滞；中段销轴孔的内径与两侧凸台的宽度，需要匹配所选销轴的直径与开口销/卡簧的安装槽位，预留足够的轴向窜动间隙，通常控制在0.1mm到0.2mm之间，既保证转动灵活，又不会因间隙过大产生冲击异响。

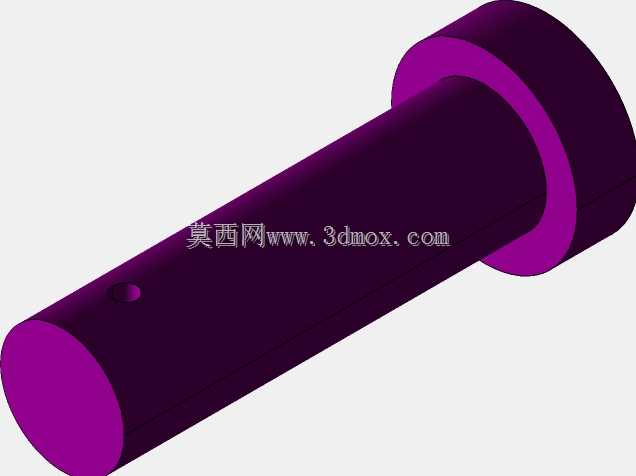

实际选型应用时，需要重点关注关节的承载截面强度，主体叉形部位的过渡圆角不能过小，否则在交变拉压载荷下容易在圆角处产生应力集中，引发疲劳断裂；销轴配合面的表面硬度需要达到HRC40以上，应对长期铰接转动带来的磨损，通常会在销轴表面做淬火处理，而关节主体的材质根据工况载荷不同，可选45号钢调质处理用于普通工业场景，或是40Cr合金结构钢用于重载悬挂、高压阀块驱动这类高载荷工况。在阀块应用场景中，这类关节通常连接偏心杆与阀芯驱动件，需要保证关节转动时的同轴度误差不超过0.05mm，否则会导致阀芯卡滞，影响流体控制的精度；在屋架拉杆的应用场景中，关节不需要高频转动，更多是承受静态拉压载荷，此时可以适当放宽转动间隙要求，但必须保证铰接点的轴线汇交精度，避免屋架结构受载后产生附加弯矩，影响整体结构稳定性。

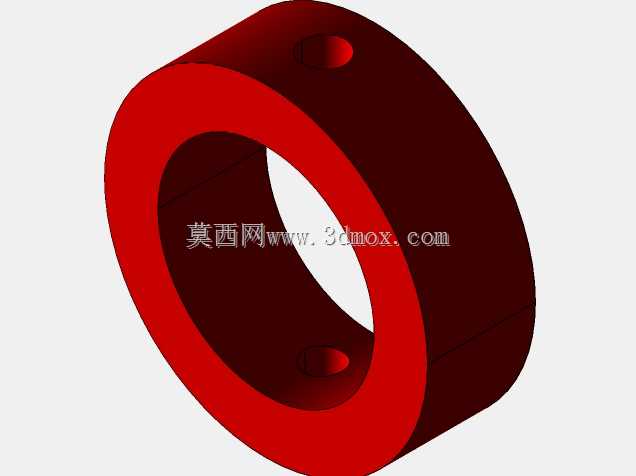

建模过程中需要重点处理的细节包括：杆段与主体连接部位的拔模斜度，要匹配实际锻造或机加工的工艺要求，通常外表面拔模斜度控制在1°到1.5°之间，方便加工脱模；销轴孔的两端需要做倒角处理，避免装配时刮伤销轴表面，同时引导销轴顺利穿入；主体表面的粗糙度要求根据应用场景调整，配合面粗糙度需要达到Ra1.6，非配合面达到Ra6.3即可满足使用需求。安装时需要注意，关节装入对应连接件后，销轴穿入到位必须加装轴向限位件，无论是开口销还是轴用卡簧，都要保证完全卡入安装槽内，避免设备运行过程中销轴脱出引发结构失效；对于有润滑要求的重载工况，还需要在销轴配合位置预留注油通道，定期加注润滑脂降低铰接面的磨损，延长部件的更换周期。
