刚性法兰联轴器结构设计

　　在常规工业传动系统的轴系连接场景中，这类刚性法兰联轴器是应用覆盖范围极广的基础传动部件，从中小型输送设备、普通机床主轴传动，到农用机械、小型发电机组的动力输出端，只要是对中精度有保障、工况无剧烈冲击的两轴同轴传动需求，基本都能看到这类结构的身影。它的核心作用是实现两根轴的刚性固连，将主动轴的扭矩无相对滑动地传递到从动端，不存在弹性元件带来的传动滞后，传动效率可以维持在很高的水平，适合定转速、载荷平稳的动力传输场景。

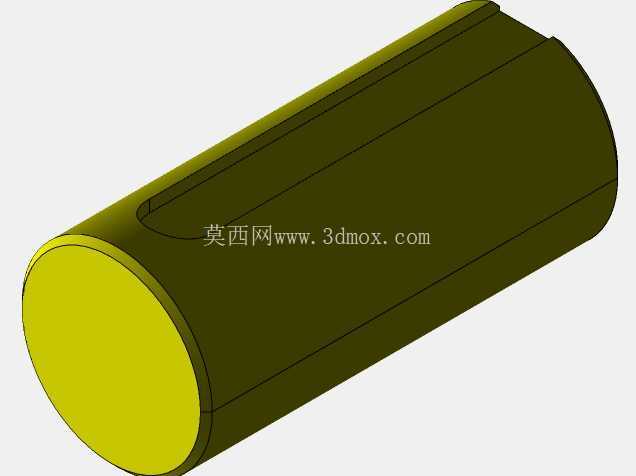

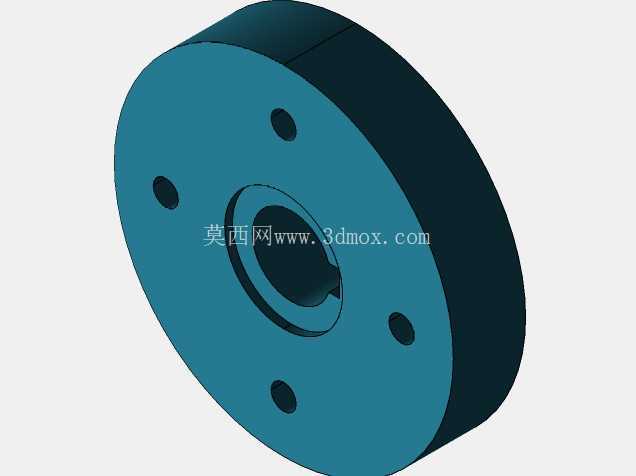

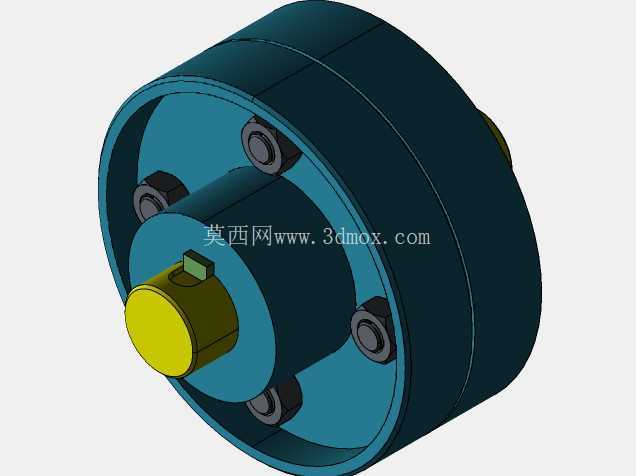

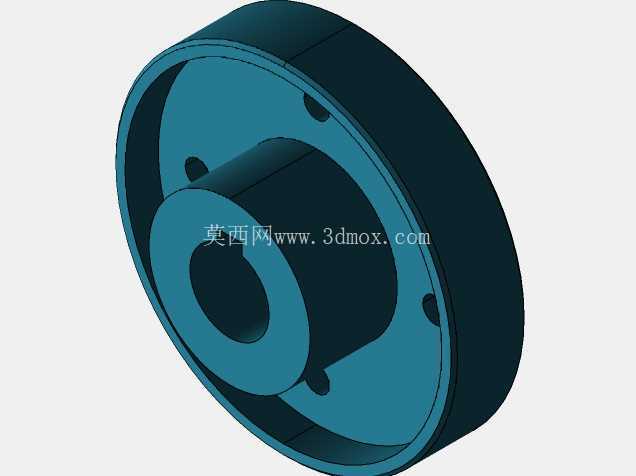

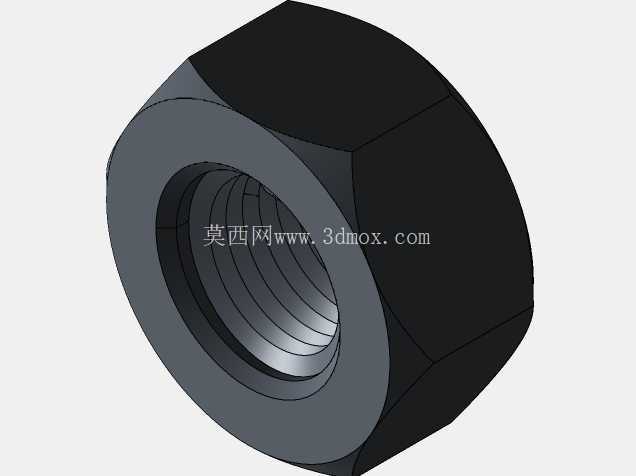

　　从结构设计逻辑来看，这款联轴器采用两个带凸缘的半联轴节分别套装在两根待连接的轴端，半联轴节与轴之间通过平键实现周向固定，限制轴与半联轴节之间的相对转动，避免扭矩传递过程中出现打滑。两个半联轴节的对接端面加工有精准的止口配合结构，装配时止口相互嵌合，就能快速保证两根轴的同轴度，降低现场安装的对中难度，不需要反复打表调整就能满足常规传动的对中精度要求。对接完成后，沿圆周均布的高强度螺栓将两个半联轴节锁紧，螺栓穿过法兰盘上的光孔，通过螺母预紧产生的压紧力让两个法兰端面紧密贴合，扭矩传递一方面靠螺栓的剪切力承载，另一方面靠法兰端面之间的摩擦力辅助承载，两种承载方式共同作用，能满足常规工况下的额定扭矩传输需求。

　　从安装边界与尺寸适配角度来说，这类法兰联轴器的轴向尺寸紧凑，不会在轴向上占用过多安装空间，适合安装空间局促、轴系轴向余量小的设备布局。法兰盘的外径根据额定扭矩大小匹配，螺栓孔的分布圆直径、螺栓规格都和传递扭矩的量级直接对应，选型时只需要匹配两端轴的轴径、额定扭矩、最高转速三个核心参数，就能确定适配的型号。轴端的轴向固定可以采用轴端挡圈或者圆螺母锁紧，防止半联轴节在运转过程中出现轴向窜动，保证连接的可靠性。

　　需要注意的是，这类刚性联轴器不具备补偿两轴相对偏移的能力，所以对安装时的对中精度要求较高，如果两轴存在较大的径向偏移、角向偏移或者轴向窜动，运转过程中会在轴、轴承、联轴节本身产生额外的附加载荷，加剧部件磨损，严重时甚至会引发螺栓断裂、轴系变形等故障，因此这类结构只适合长期运行、轴系刚性好、安装对中精度能得到保障的工况，不适合频繁正反转、冲击载荷大、轴系变形量大的传动场景。

　　在细节设计上，法兰盘的外缘做了倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少高速运转时的风阻。螺栓采用内六角或者外六角高强度螺栓，根据安装空间选择，沉孔设计可以让螺栓头完全沉入法兰盘内部，避免运转时螺栓突出部分勾挂外部管线或者防护结构。半联轴节的材质通常选用45号钢或者铸钢，根据载荷大小选择合适的热处理工艺，提升部件的强度和耐磨性，键槽的加工精度符合通用公差要求，保证与平键的配合间隙在合理范围内，既方便装配，又不会出现过大的间隙导致传动冲击。

　　在日常维护层面，这类刚性法兰联轴器的维护成本极低，只需要定期检查螺栓的预紧力，避免长期运转后螺栓松动，检查法兰端面的贴合情况，有没有出现相对位移或者磨损，不需要像弹性联轴器那样定期更换弹性元件，长期运行的可靠性很高，也是它能在通用传动场景被广泛应用的核心原因之一。很多入门级的传动设计中，只要工况符合刚性连接的要求，工程师都会优先选用这类结构，一方面是结构简单，加工难度低，制造成本可控，另一方面是传动可靠，故障点少，能有效降低设备的后期维护成本。
