工业用板翅式散热换热器三维结构模型

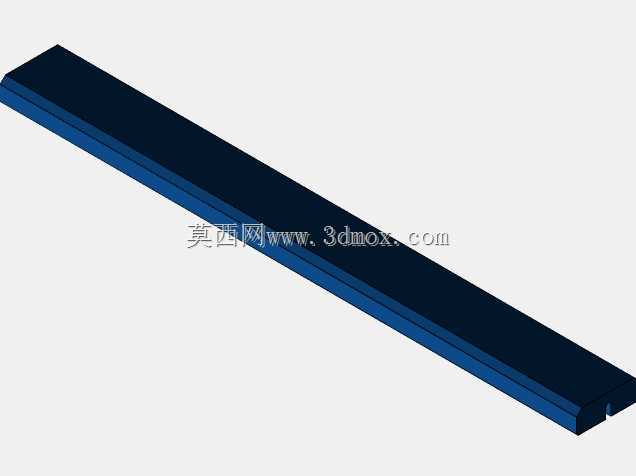

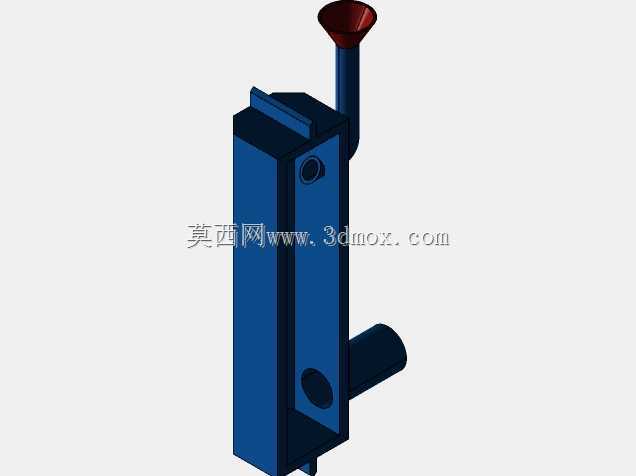

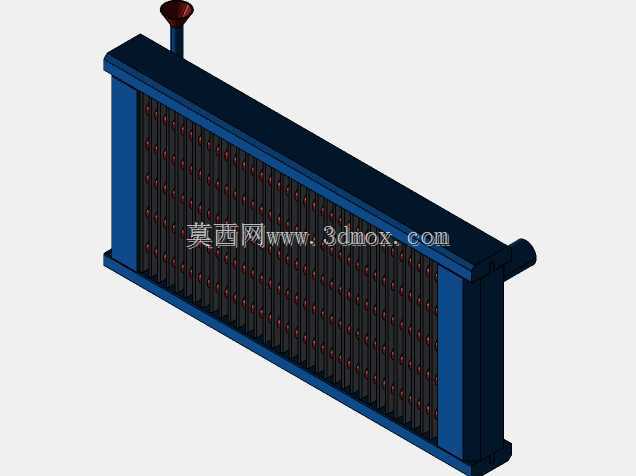

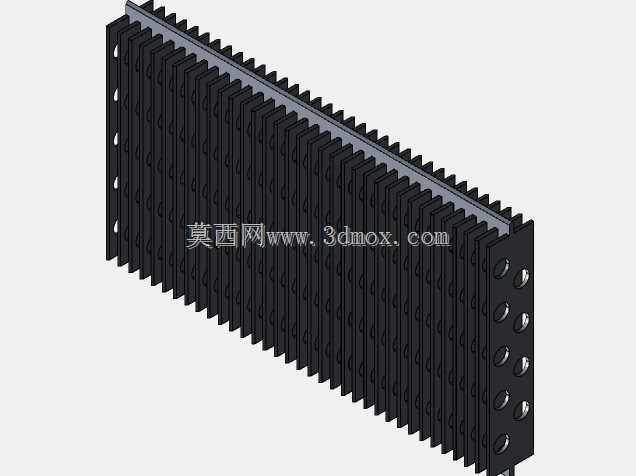

　　这款板翅结构的散热换热部件，常被配套在中小型动力单元、液压站冷却回路、小型工艺流体温控系统中，作为热量传递的核心载体完成不同介质间的热能转移。从结构设计逻辑来看，模型还原了板翅式换热芯体的典型排布：两侧蓝色端板作为承压支撑结构，既承担芯体束的固定限位作用，也预留了介质进出的接口安装位，顶部的凸起接头可作为排气或者辅助测温元件的安装点位，侧部伸出的管接头可直接对接系统管路，安装时需注意接口的同轴度偏差控制在合理范围，避免强行装配导致端板密封面变形渗漏。芯体部分采用密集排布的散热翅片结构，翅片与隔板间通过紧密贴合增大换热接触面积，这种结构相比传统光管换热结构，在相同体积下能提供数倍的换热面积，适合安装空间受限但换热负荷有明确要求的场景。

　　实际选型应用时，需要结合系统的换热功率、介质流速、工作压力来匹配芯体的有效流通截面积，模型呈现的芯体长宽高比例，可直接作为布局阶段的安装边界参考：端板的安装孔位预留了常规螺栓紧固的操作空间，侧部接头的伸出长度不会与周边管线、机架结构产生干涉，设计时可根据实际安装方向调整接头朝向，无需改动芯体主体结构。从功能实现角度，这类散热部件依靠两种介质在隔板两侧的逆向流动完成热量传递，翅片结构一方面扰动介质流态提升换热效率，另一方面也作为结构加强件提升芯体整体的承压能力，应对常规工业场景下的压力波动不会出现芯体变形问题。

　　建模过程中对翅片的排布间距、端板的倒角过渡、接头的连接结构都做了还原，没有做过度的工艺简化，结构设计从业者可直接参考其布局逻辑，调整芯体长度、翅片密度来适配不同功率等级的换热需求，也可基于该结构拓展应用到空压机冷却、小型发电机组散热、液压油冷却等不同工况场景，只需要对应调整接口尺寸、端板材质以及密封结构形式即可适配不同介质的使用要求。
