剪式手动调节夹持支撑工装结构

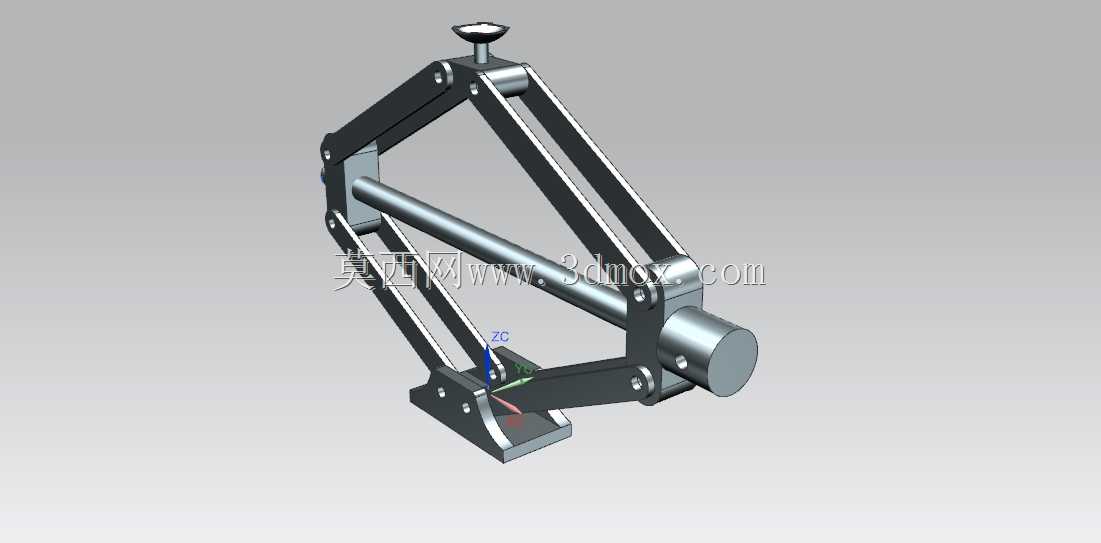

　　该剪式夹持支撑结构多应用于小型工件加工定位、实验室试样装夹、轻型管路临时固定等场景，在小批量机加工工位、教学实训设备搭建、简易装配工装配置中，这类结构凭借操作便捷、行程可调的特性，能够替代部分复杂专用夹具，降低工位工装的配置成本。从实际使用逻辑来看，顶部的旋钮调节件通过螺纹副驱动剪臂的开合角度变化，带动中部的横向导杆做轴向位移，配合底部的V型定位基座，可实现对不同直径的轴类件、管类件的抱紧夹持，也可作为可调支撑座对平板类工件的边缘进行承托定位，调节过程中剪臂的铰接点均做了限位设计，避免开合超程导致结构脱开，导杆与剪臂的连接位置采用滑动衬套配合，减少反复调节带来的磨损，延长工装的实际使用寿命。

　　设计阶段优先考虑了手动操作的力臂匹配，旋钮的直径设置兼顾了拧紧力矩与操作空间，无需额外辅助工具即可完成锁紧动作，剪臂的板材厚度经过受力校核，在承受5kg以内的径向载荷时不会出现明显形变，铰接处的销轴采用过盈配合与铆接固定，避免频繁调节出现销轴窜动的问题。底部的安装基座预留了两个沉头安装孔，可通过螺栓直接固定在工作台面、型材机架上，安装孔的孔距适配常规的铝型材槽宽与工作台T型槽间距，无需额外加工转接板即可完成装配。中部的横向导杆表面做了防锈处理，与活动夹头的配合间隙控制在0.1mm以内，保证夹持过程中活动夹头不会出现偏摆，夹持同轴度可控制在0.2mm范围内，满足普通轻型工件的定位精度要求。

　　结构整体采用对称式剪臂布局，受力时两侧剪臂的载荷分布均匀，不会出现单侧受力过载的情况，顶部的调节螺杆采用梯形螺纹设计，具备一定的自锁性能，锁紧后不会因为工件的振动出现松脱，无需额外增加锁紧螺母即可保持夹持状态。在实际选型适配时，可根据待夹持工件的直径范围调整剪臂的初始开合角度，导杆的伸出长度可覆盖30mm到120mm的调节行程，能够适配多数小型轴类、管类零件的装夹需求，整体结构的外形轮廓在完全收拢状态下占用空间较小，可在狭小的装配工位内布置使用，不会与周边的加工工具、检测设备产生干涉。

　　建模过程中对所有铰接位置的运动间隙做了模拟验证，确保整个调节行程内不存在运动卡滞、零件干涉的问题，每个零件的倒角、圆角细节均按照实际加工工艺设置，可直接导出工程图用于下料加工，板材类零件可采用激光切割下料后折弯成型，销轴类零件可采用标准圆钢车削加工，整体加工难度低，普通机加工车间即可完成制作，无需特殊的加工设备与工艺。
