150ZJ-A60渣浆泵蜗壳流道结构设计

在矿山选矿、冶金尾矿输送、河道疏浚、电厂除灰这类高磨蚀性浆体输送场景里，渣浆泵的蜗壳是决定整机运行效率与过流件寿命的核心部件，150ZJ-A60型号对应的蜗壳，作为ZJ系列渣浆泵的固定过流组件，承担着收集叶轮甩出的高速浆体、将流体动能转化为压力能、引导浆体平稳进入排出管路的关键作用，其流道设计的合理性直接影响泵的水力效率、振动水平以及易损件的磨损速率。

从实际工程应用来看，这类蜗壳适配的150ZJ-A60渣浆泵，进口通径对应150mm规格，设计工况下适配60mm直径的叶轮出口宽度，主要用来输送含有固体颗粒的浆体，比如选矿厂的矿浆、洗煤厂的煤泥水、砂石骨料生产中的砂浆，输送介质的固体颗粒浓度最高可到60%以上，这就要求蜗壳的流道型线必须尽可能减少局部涡流与颗粒冲击，避免局部区域过早磨穿失效。

设计这类蜗壳时，首先要匹配叶轮的出口速度三角形，蜗壳的螺旋流道断面从隔舌位置开始，沿着叶轮旋转方向按照等速度矩原则逐步扩大，确保从叶轮流出的浆体在整个螺旋流道内流速保持相对均匀，不会因为断面突变产生局部低压区造成气蚀，也不会因为流速过高加剧壁面磨损，同时避免流速过低导致固体颗粒在流道内沉积堵塞。隔舌作为蜗壳与出口管的衔接部位，其间隙与圆角设计需要重点考量，间隙过小会加剧隔舌处的颗粒切削磨损，还会因转子与固定件的动静干涉引发泵组振动，间隙过大则会造成流道内的浆体回流，拉低整机运行效率，常规设计时间隙值控制在叶轮直径的1.5%-2.5%区间，同时隔舌处做圆滑过渡处理，降低浆体对隔舌的正面冲击。

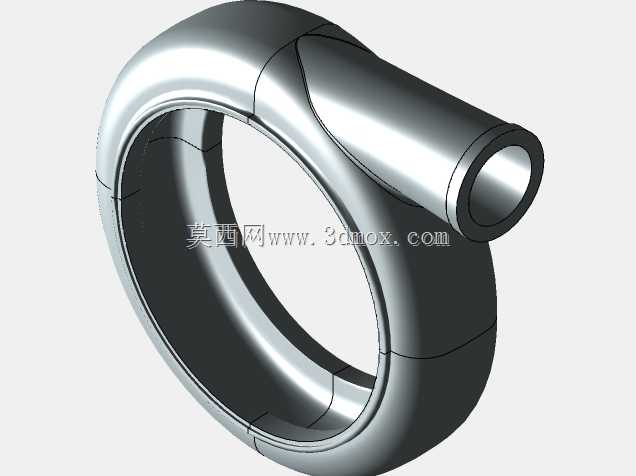

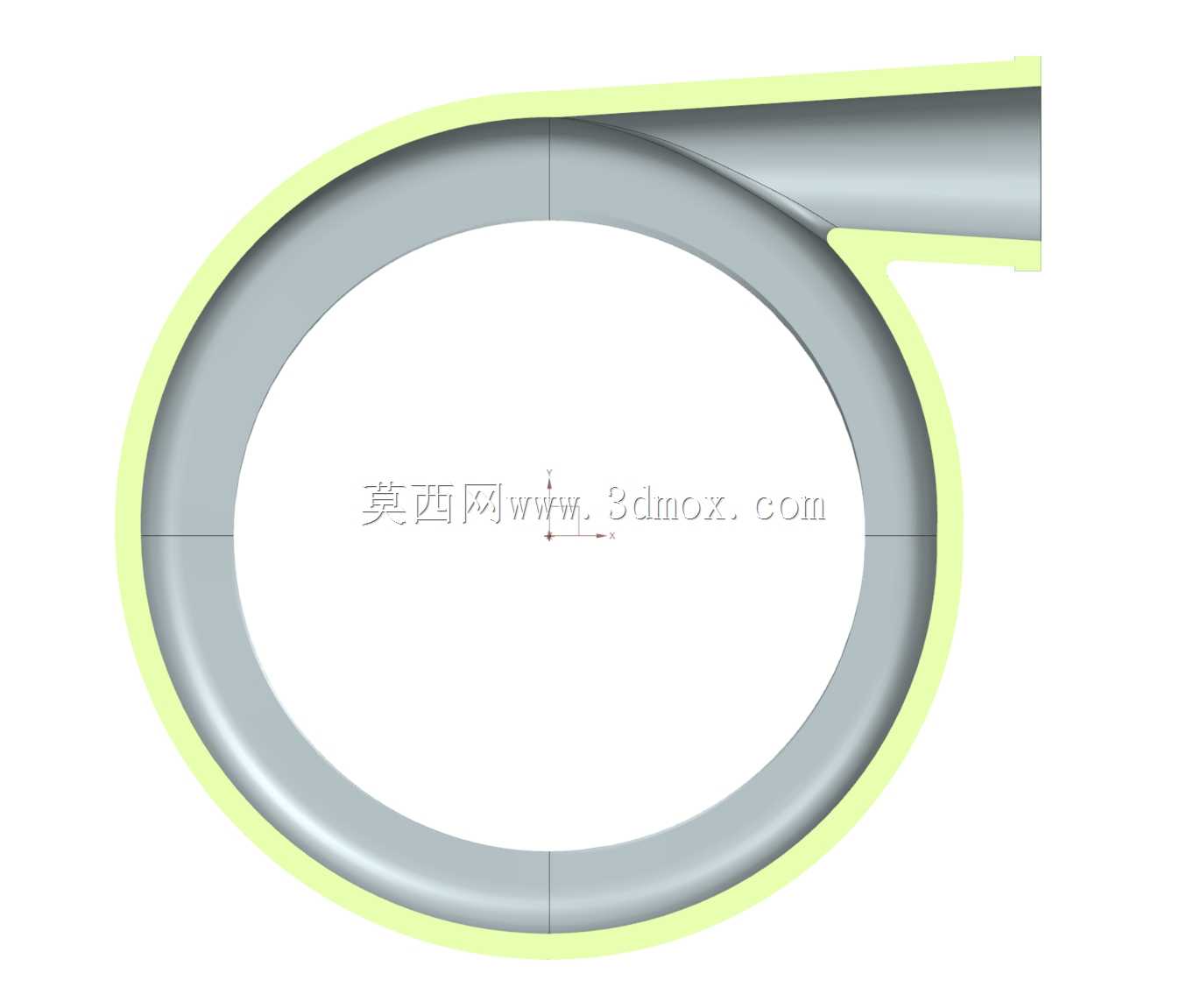

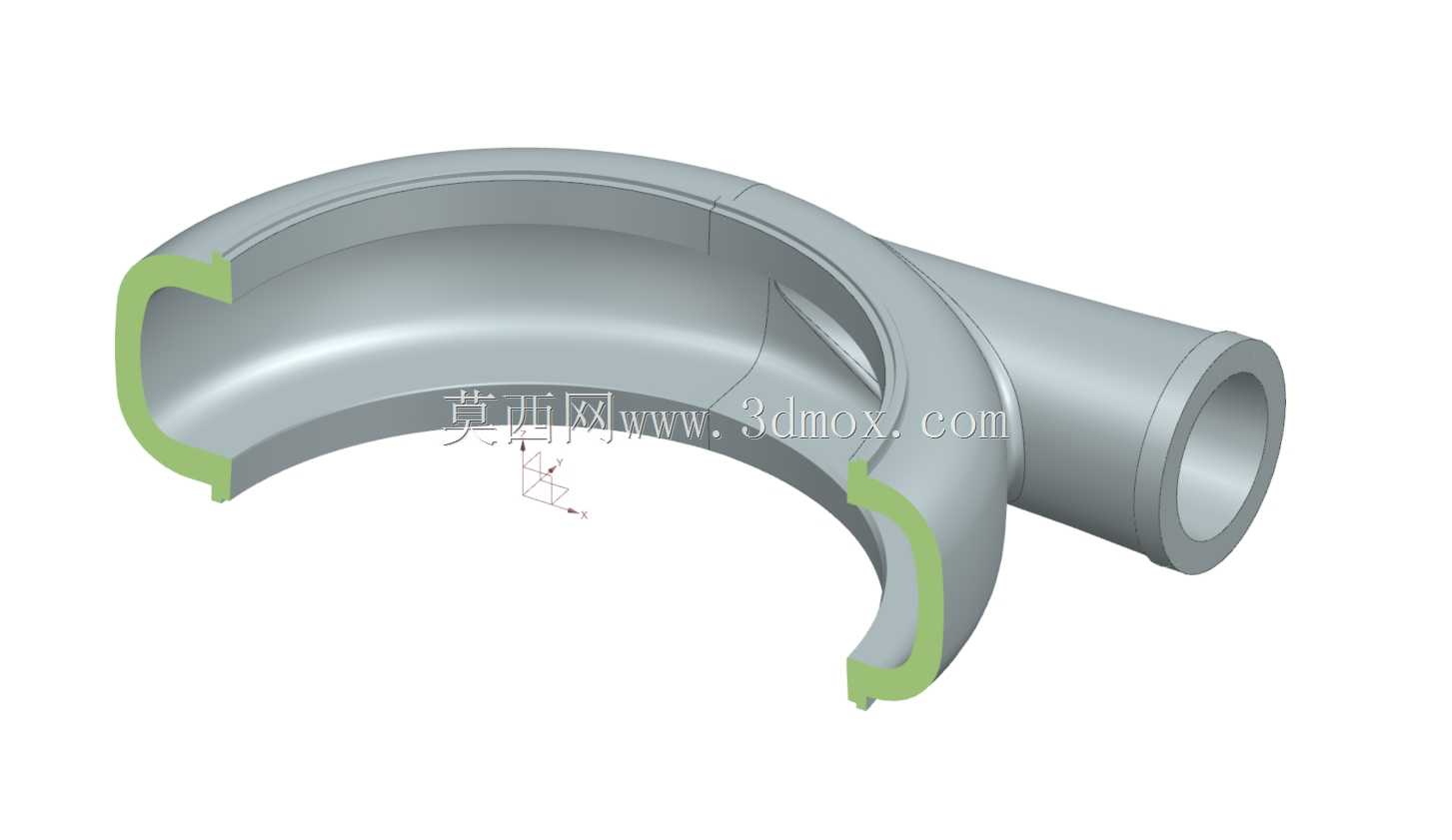

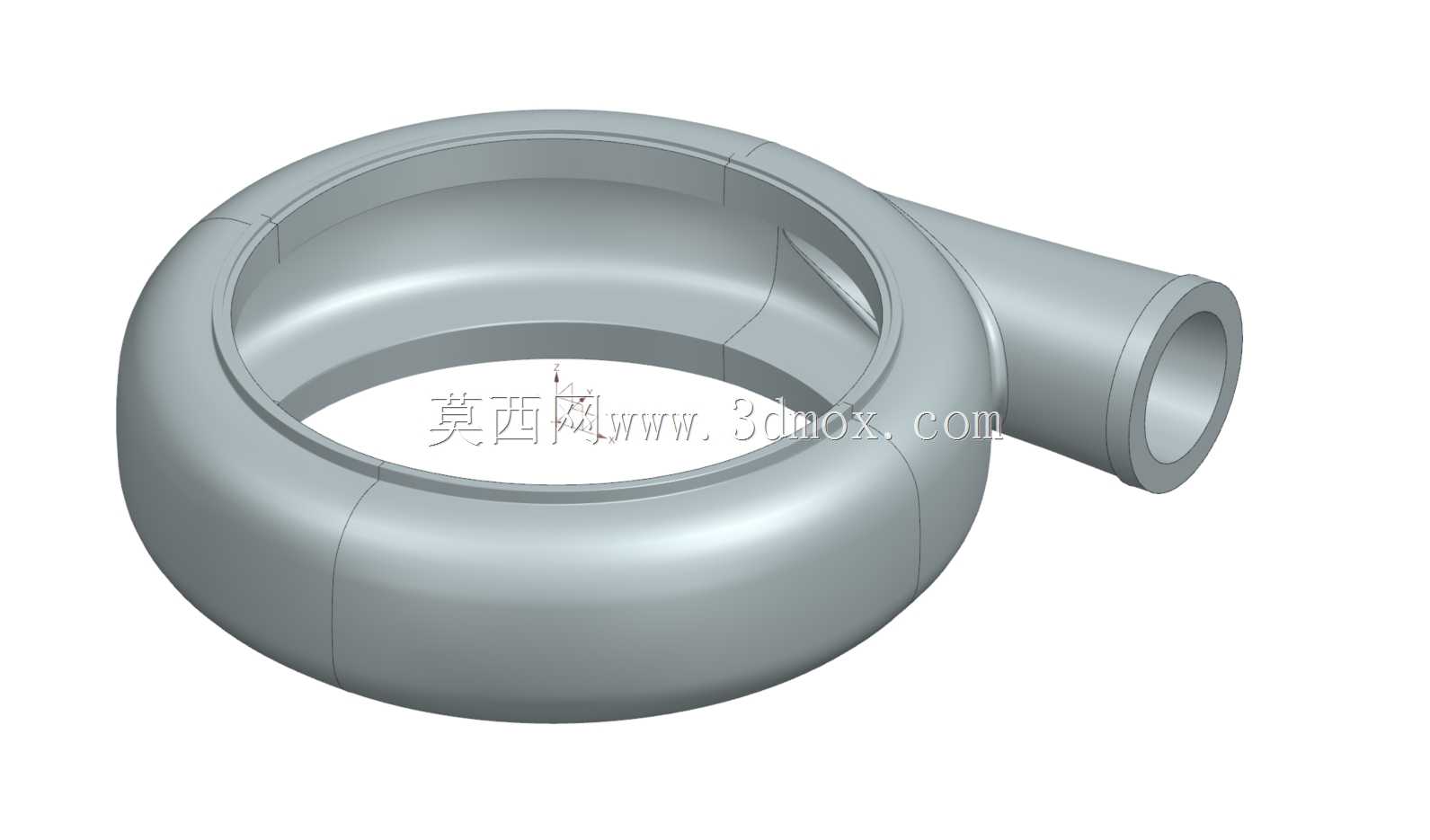

从外形与安装边界来看，该蜗壳整体为螺旋形蜗室加切向出口管的结构，蜗室的中心与叶轮旋转中心重合，出口管为等径直管段，与泵的出口法兰对接时需要保证同轴度偏差不超过0.5mm，避免法兰连接时出现密封面错位导致浆体泄漏。蜗壳的轴向安装尺寸需要与前护板、后泵盖的配合止口匹配，止口的配合公差选用H7/h6间隙配合，既方便现场检修时的拆装，也能保证装配后蜗壳与叶轮的同轴度，避免叶轮旋转时与蜗壳发生摩擦。蜗壳的壁厚设计需要兼顾耐磨性能与结构强度，过流表面的壁厚根据磨损速率分布做差异化设计，在螺旋流道的外侧壁面也就是浆体流速最高、颗粒冲击最严重的区域，适当增加壁厚余量，相比普通清水泵蜗壳壁厚提升40%以上，同时在蜗壳的外壁设置加强筋，提升高压工况下的结构刚度，避免泵运行时蜗壳产生形变导致密封失效。

在实际选型替换时，需要注意该蜗壳的安装定位止口尺寸、出口法兰的螺栓孔分布圆直径、出口管的中心高尺寸必须与原泵体完全匹配，否则会出现装配后叶轮与蜗壳流道不对中，造成偏磨、振动超标等问题。流道的表面粗糙度也会影响磨损速率，过流面如果过于粗糙，会增大浆体流动的沿程阻力，同时粗糙的凸起部位会引发局部涡流，加速壁面磨损，因此建模时需要保证流道型面的顺滑过渡，避免出现折线、尖角等突变结构，尤其是螺旋流道与出口管的衔接段，需要做平滑的扩散过渡，将浆体的动能平稳转化为压力能，降低出口段的水力损失。

另外，这类蜗壳在实际使用中，磨损最严重的区域通常是螺旋流道的外壁靠近出口的位置，以及隔舌的迎流面，设计时除了优化型线降低冲击，还需要在这些区域预留足够的磨损余量，保证过流件的使用寿命达到工况要求，避免频繁停机更换部件影响生产连续性。建模过程中需要重点核对螺旋流道各断面的面积变化率，确保从隔舌开始到出口断面，面积按照设计规律线性增大，保证流道内浆体的流速稳定在合理区间——对于输送磨蚀性颗粒的渣浆泵，蜗壳内的浆体流速控制在8-12m/s区间最为合理，流速过高会加剧磨损，流速过低则容易造成颗粒沉积，堵塞流道。
