乘用车配套14寸铝合金轮辋轮胎总成结构

　　这套车轮总成结构面向小型乘用车辆的行走系统设计需求，适配日常城市通勤类家用车型的底盘配置，可直接对应紧凑型轿车的前轮或后轮安装位，承担车辆行驶过程中承载车身重量、缓冲路面冲击、传递驱动力与制动力的核心作用。轮辋采用多辐条镂空式铝合金结构设计，辐条沿轮毂中心呈放射状均匀分布，这种结构在保证整体抗弯抗扭强度的前提下，尽可能削减了非簧载质量，能有效降低悬挂系统的往复运动惯性，提升车辆行驶时的操控响应速度，同时镂空的辐条间隙也为刹车系统预留了充足的散热空间，避免连续制动时热量堆积导致制动效能衰减。轮辋的安装定位面严格按照乘用车轮毂的通用安装规范设计，中心定位孔、螺栓孔的位置度公差控制在合理范围内，可保证与车辆半轴、转向节的安装配合精度，

　　避免高速行驶时车轮出现异常抖动。配套的轮胎采用185/60/R14规格，胎面设计了多组交错排布的排水沟槽与细碎花纹块，干燥铺装路面行驶时，花纹块可提供充足的接地摩擦力，保证加速、制动过程的抓地性能；雨天行驶时，主排水沟槽可快速将胎面与路面之间的积水导出，避免水滑现象的发生，胎侧的橡胶配方兼顾了韧性与支撑性，既可以过滤路面细碎颠簸提升乘坐舒适性，也能在过弯时提供足够的侧向支撑，减少胎侧过度形变带来的操控滞后。从安装边界来看，轮辋宽度为6英寸，偏距ET38的参数设定，可保证车轮安装后与轮拱、悬挂摆臂、减震器等周边部件保留足够的安全间隙，不会在转向极限位置、悬挂最大压缩行程时出现运动干涉，

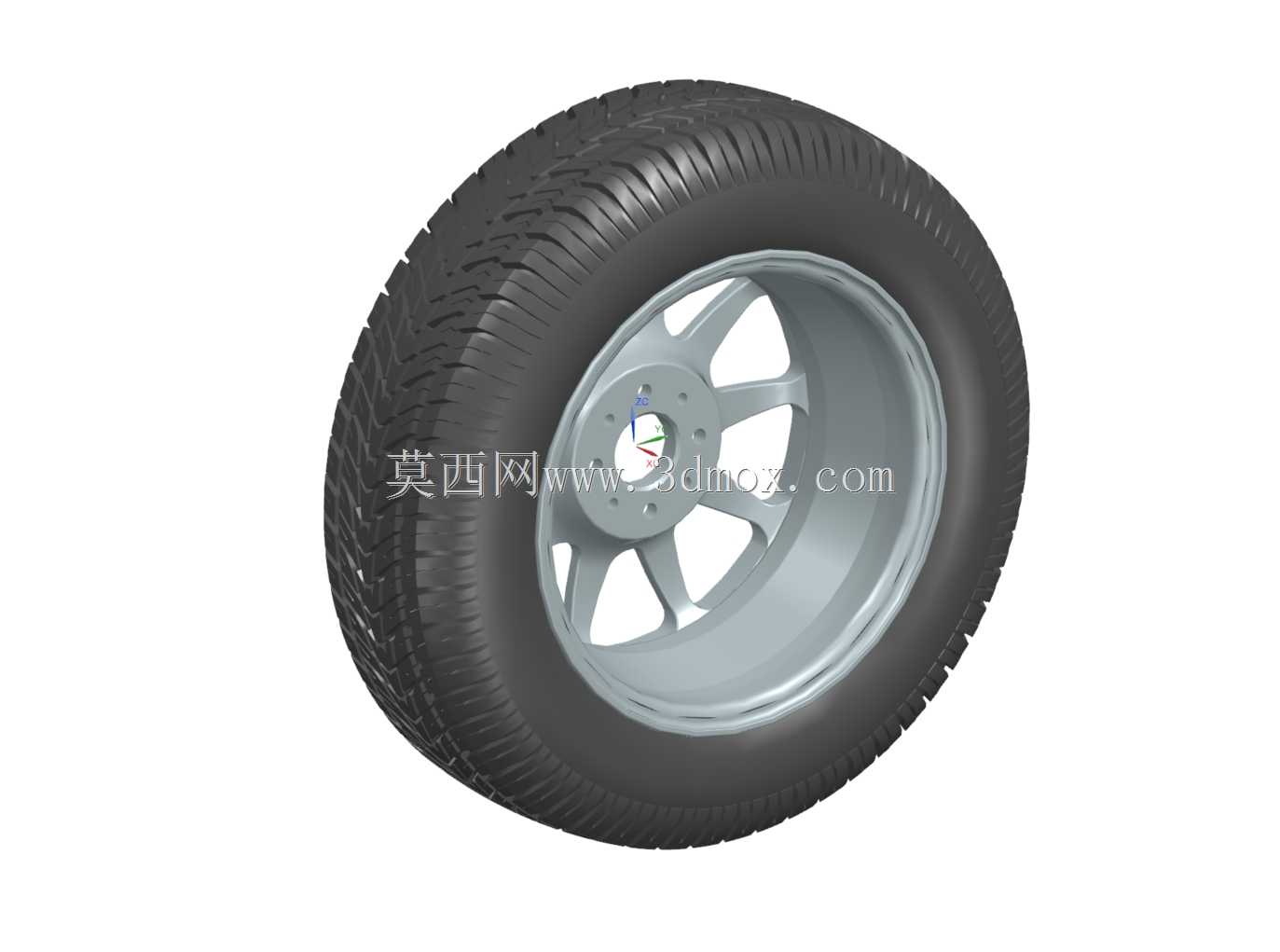

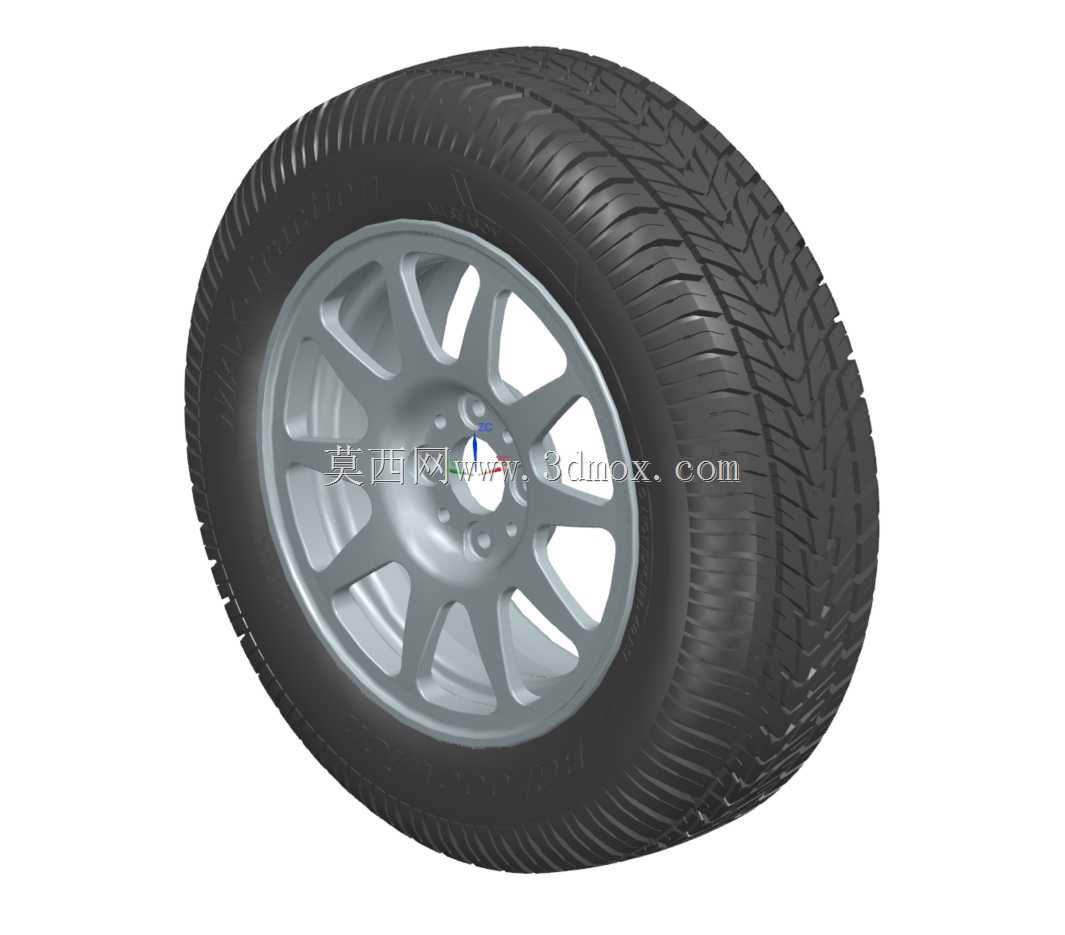

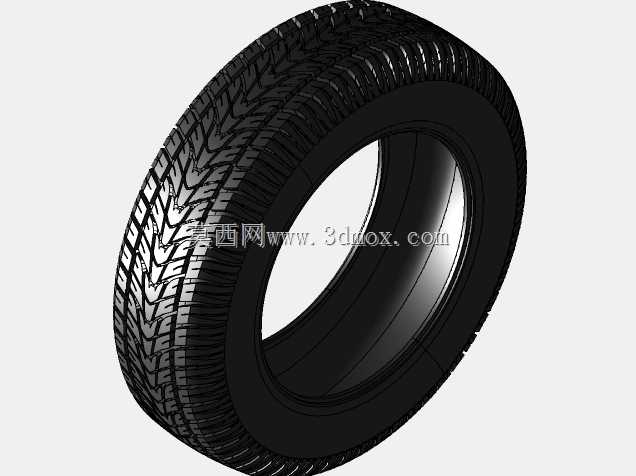

　　适配的轮胎外径尺寸也与车辆原厂时速表的标定参数匹配，不会造成时速显示的明显偏差。在建模过程中，轮辋部分完整还原了铸造铝合金轮毂的壁厚过渡特征，辐条与轮辋外圈、中心安装座的连接位置做了合理的圆角过渡，避免应力集中导致的结构疲劳失效；轮胎部分还原了胎面花纹的立体结构、胎侧的厚度变化，以及胎唇与轮辋配合的密封接触面结构，可直接用于车辆底盘总装的干涉校验、行走系统的运动仿真，也可作为汽车维修教学、配件展示的三维参考素材，帮助结构设计人员快速理解乘用车车轮的装配关系与结构设计逻辑。
