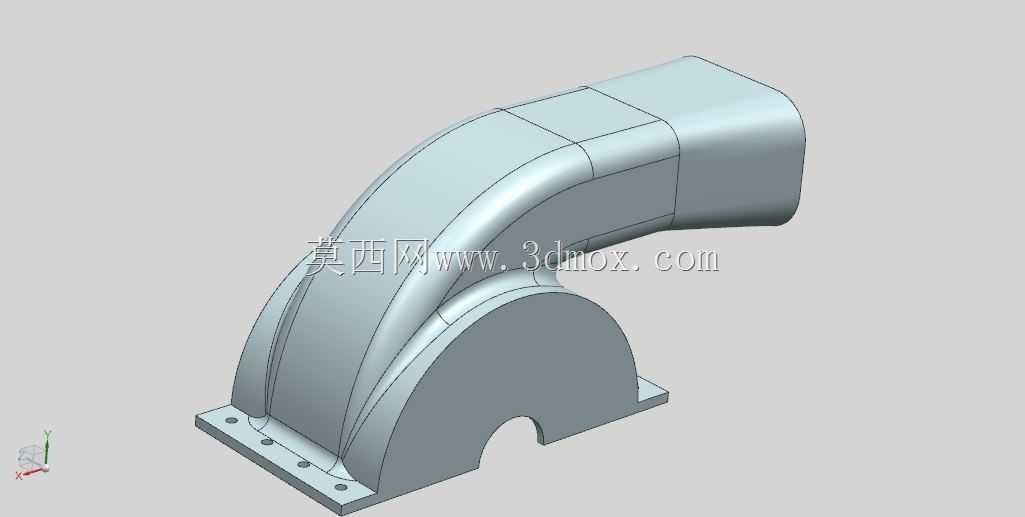

离心泵蜗壳式外壳结构三维数模

这款离心泵外壳采用蜗壳式结构设计，是离心泵核心的承压与过流部件，在市政供水、工业循环水输送、暖通空调水循环、化工介质输送、农田排灌等场景中，承担着将叶轮甩出的高速流体收集、减速扩压，最终平顺引导至泵出口管路的核心作用，同时作为整泵的承载基体，需要容纳叶轮、密封组件、泵轴等内部零件，连接进出口管路并承受管路载荷与内部流体压力。

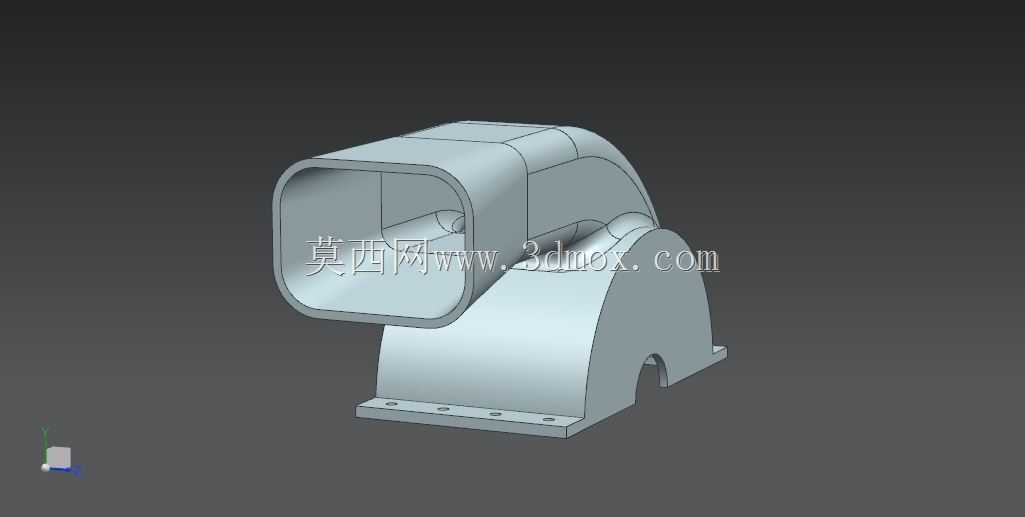

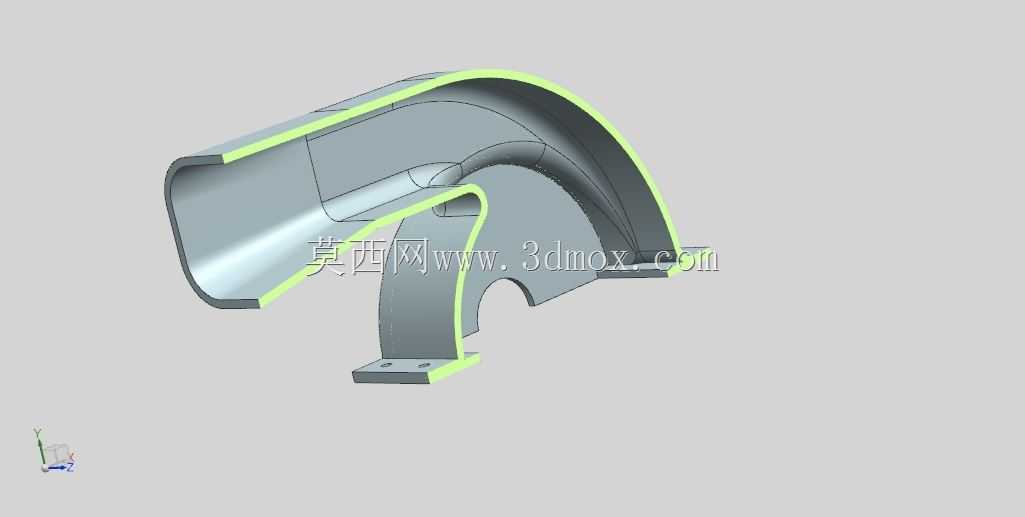

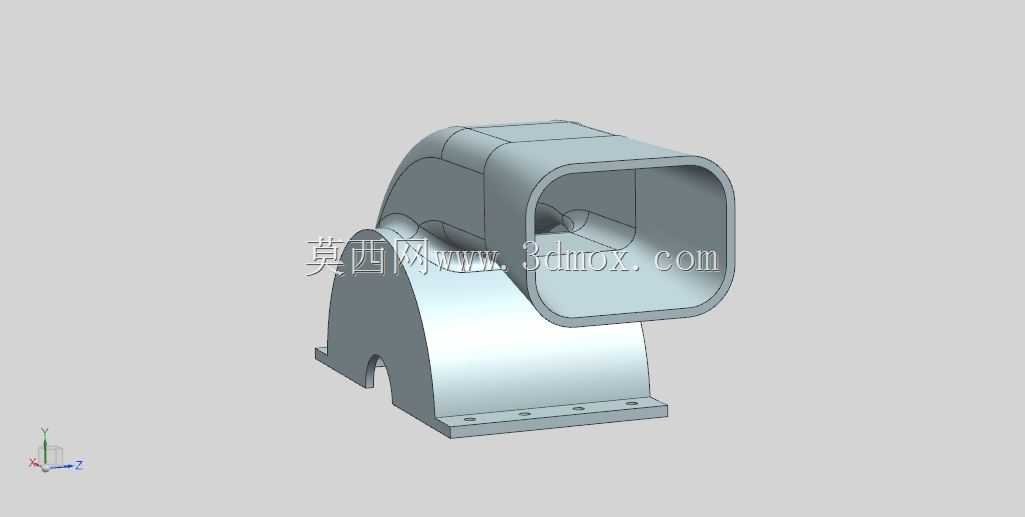

从结构设计逻辑来看，该壳体采用螺旋形蜗室流道设计，流道截面从隔舌位置开始沿着叶轮旋转方向逐渐扩大，这种变截面设计能够匹配叶轮出口流体的速度分布，让流体在蜗室内流动时逐步降低流速，将流体的动能高效转化为压力能，同时减少流道内的水力冲击与涡流损失，提升泵的运行效率。隔舌位置做了圆角过渡处理，避免流体在隔舌处产生严重的冲击与回流，降低泵运行时的振动与噪声，同时减少隔舌部位的冲刷磨损，延长壳体使用寿命。壳体的进口段采用方形过渡接口，能够适配特定规格的进口管路连接，接口处设置了密封面与连接孔位，保证连接后的密封性与连接强度，避免流体泄漏；出口段与蜗室流道平顺衔接，流道过渡处无突变台阶，减少流体流动阻力。

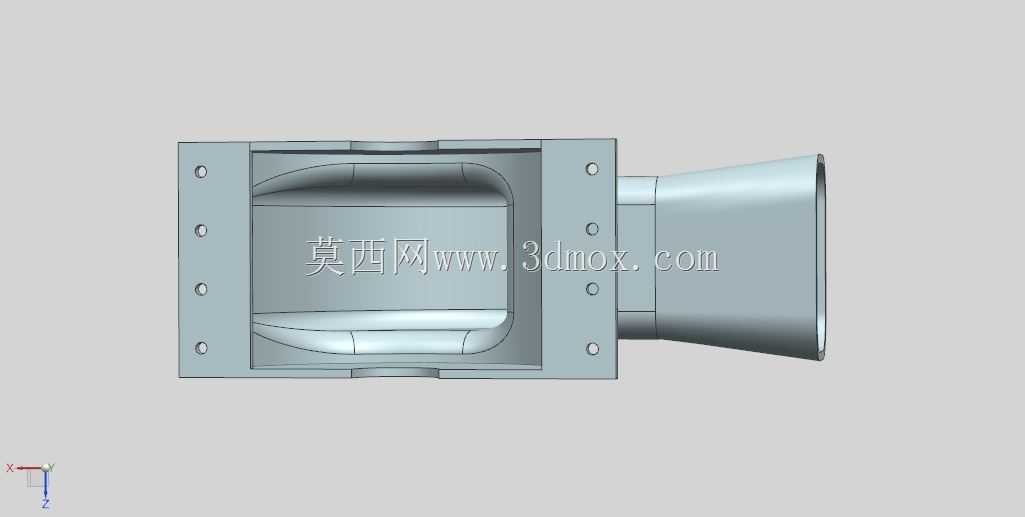

壳体下部设置了一体化的安装底座，底座上分布有多个安装固定孔，孔位的位置度公差经过严格控制，能够保证泵体安装时与电机、底座的同轴度要求，避免因安装偏差导致泵轴偏心、密封件磨损加剧等问题。底座与壳体主体之间设置了加强筋结构，筋板的厚度与走向经过受力分析优化，既能够提升壳体整体的结构刚度，承受泵运行时的管路载荷与振动载荷，避免壳体在承压状态下产生过大变形，又不会过度增加壳体的壁厚，控制铸件的整体重量与材料成本。壳体上部的轮廓与内部流道走向匹配，壁厚设计均匀，避免铸件生产时出现缩孔、缩松等铸造缺陷，同时在承压较高的区域做了局部加厚处理，提升壳体的耐压能力，满足不同压力等级的使用需求。

在实际工程应用中，这类泵壳的安装边界需要重点关注：进出口法兰的连接尺寸需要匹配对应管路的法兰标准，安装底座的孔位间距需要与公用底座的安装槽位对齐，安装时需要保证泵轴与电机轴的同轴度误差在允许范围内，避免运行时产生额外的径向力。壳体的内部流道表面粗糙度有明确要求，过流面越光滑，流体的沿程阻力损失越小，泵的水力效率越高，因此在铸造完成后需要对流道进行打磨处理，去除铸造飞边、毛刺与粘砂。在结构设计阶段，还需要考虑壳体的可铸造性与可加工性，所有的转角位置都设置了铸造圆角，避免应力集中，加工面的余量设置合理，减少后续机加工的工作量。

不同于普通的直筒式泵壳，蜗壳式结构的设计需要结合叶轮的水力参数进行匹配，蜗室的截面面积变化率直接影响泵的性能曲线，设计时需要通过水力计算确定各个角度位置的截面尺寸，保证流体在蜗室内的流动速度均匀，避免出现局部高速区或者低速滞流区。对于输送含固体颗粒介质的工况，还需要在蜗壳内壁做耐磨处理或者增加耐磨衬里，但这款壳体的流道设计更偏向清水类介质输送场景，流道过渡平顺，能够减少介质中的杂质在流道内沉积的概率。壳体上还预留了密封组件的安装位置，与泵盖配合的止口尺寸精度较高，能够保证泵盖安装后的同轴度，为机械密封或者填料密封提供准确的安装基准，避免密封件偏磨导致的泄漏问题。在三维建模过程中，这类壳体的建模需要重点保证蜗室螺旋线的准确性，流道曲面的连续性，以及各个安装孔位、配合面的位置精度，确保数模能够直接用于后续的模具制作、机加工编程以及装配干涉检查，减少后续生产过程中的改模次数。
