机用螺杆式台虎钳夹持工装结构设计

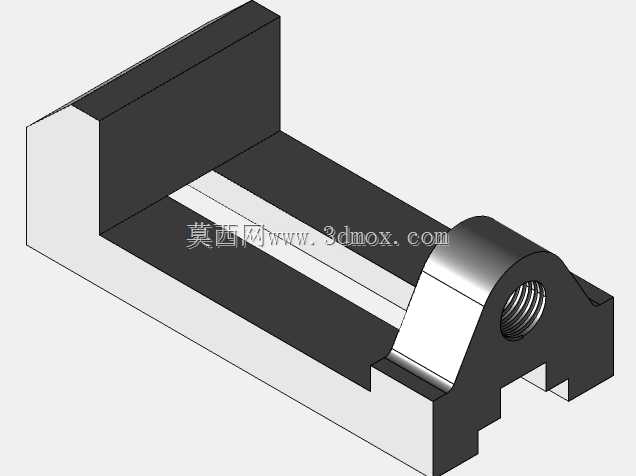

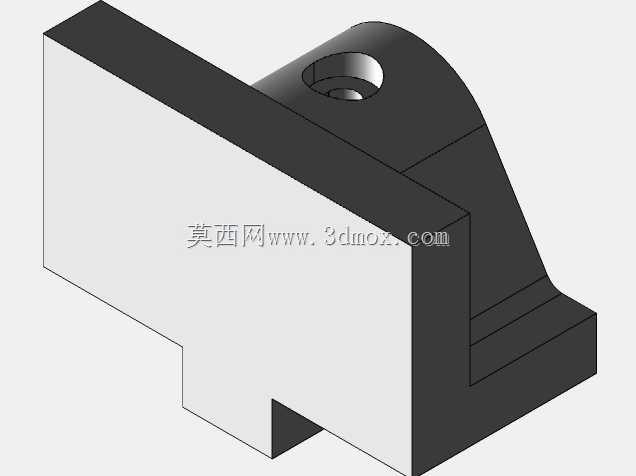

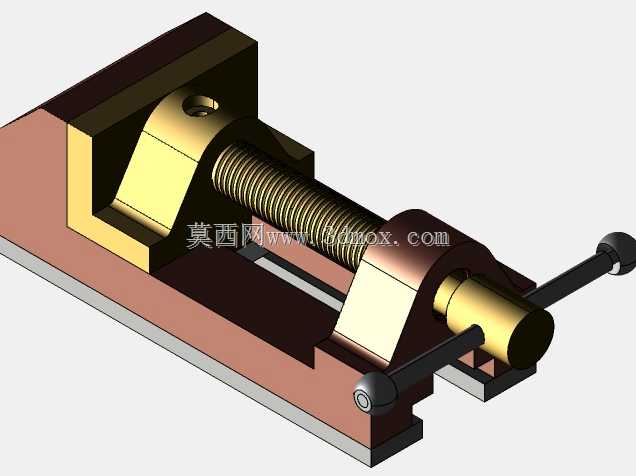

在机械加工、钳工装配、小型零件修配的作业场景里，台虎钳是工位上最基础也最高频使用的夹持类工装，不管是台式钻床的进给定位、小型零件的锉修配、小批量工件的攻丝套丝作业，还是装配环节里对小型组件的夹持固定，都离不开这类夹持装置的支撑。这套螺杆驱动的台虎钳结构，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了与工作台面连接的安装耳位，安装时可通过螺栓穿过安装孔将钳体牢牢固定在钳工台或者专用工装台面上，安装边界需要预留出活动钳身全行程的退让空间，同时要保证手柄回转范围内无遮挡，避免操作时出现干涉。

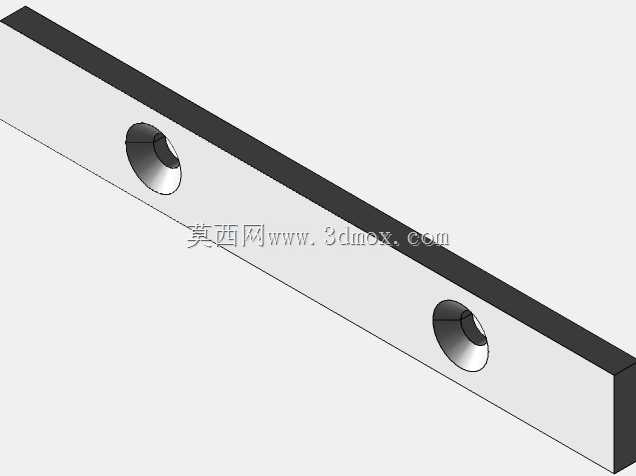

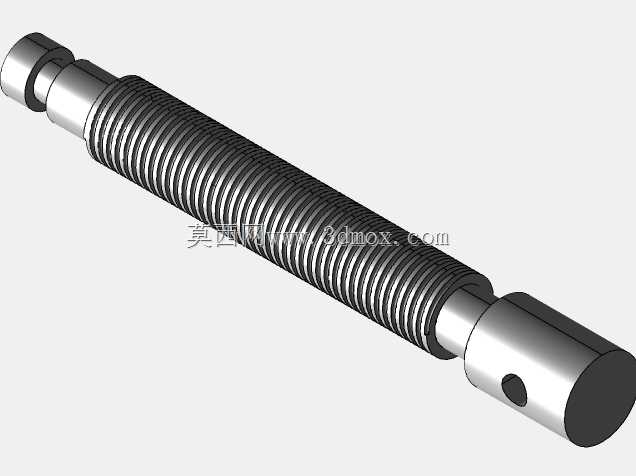

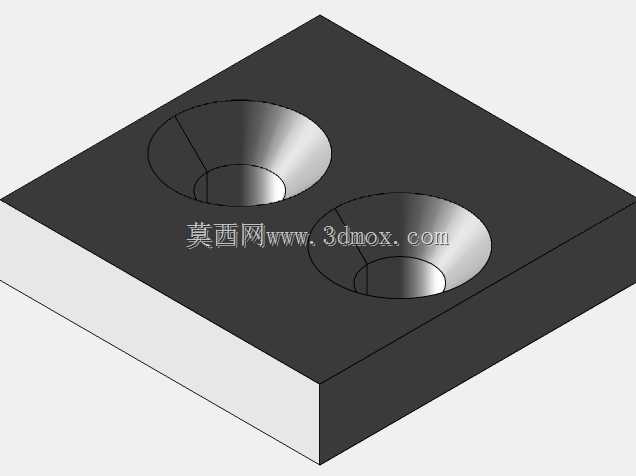

从功能特性来看，这套台虎钳依靠梯形螺杆的螺旋传动实现活动钳身的进给与夹紧，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，夹持力的大小可以通过操作端的加力杆进行调节，针对不同材质的工件可以控制夹紧力度，避免薄壁工件被夹变形。钳口位置预留了可更换钳口板的安装槽，日常使用中如果钳口磨损或者需要适配特殊工件的夹持需求，只需要更换对应齿形或者材质的钳口板即可，不需要更换整个钳体，大幅降低了日常维护的成本。活动钳身与固定钳身之间采用滑动导轨配合，导轨面做了贴合度优化，保证活动钳身进给过程中无卡滞、无上下翘动，夹持工件时上下钳口的平行度可以满足常规机加工与钳工装配的精度要求，不会出现工件夹偏的问题。

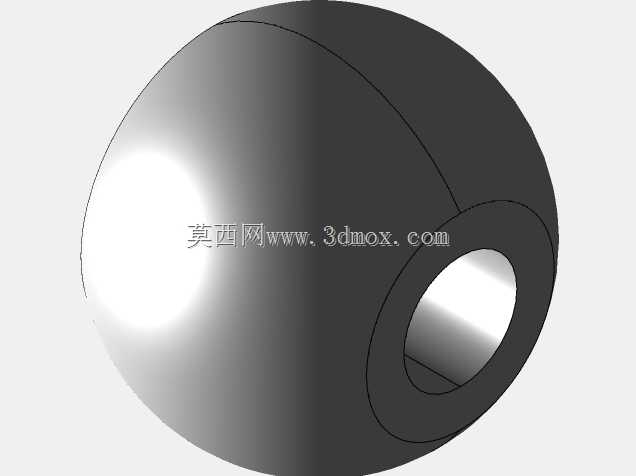

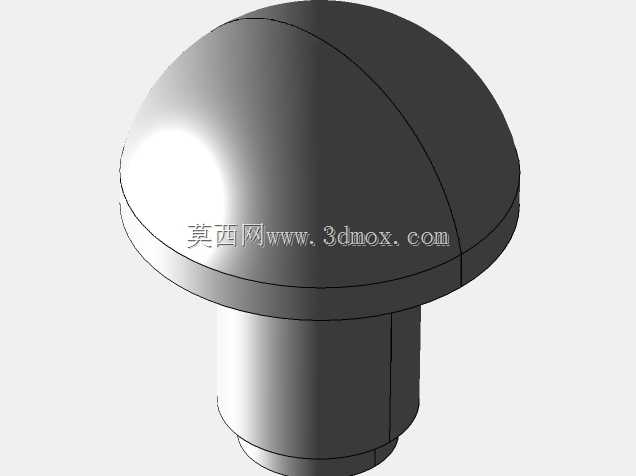

设计过程中首先对夹持行程做了合理规划，常规小型零件的夹持尺寸覆盖范围可以满足大部分工位的日常使用需求，不需要过大的行程造成钳体整体尺寸冗余，也不会因为行程过小导致适用场景受限。螺杆的支撑端采用了轴套配合结构，减少螺杆回转过程中的摩擦阻力，同时在螺杆端部设置了限位结构，避免活动钳身进给超程从固定钳身中脱出。操作手柄采用穿装式结构，不需要使用时可以将手柄抽出或者转动到贴合钳身的位置，减少工位上的突出物，避免过往人员磕碰。钳身主体采用铸铁类结构的设计思路，保证整体刚性的同时可以吸收加工过程中的振动，减少夹持状态下的工件颤振，提升加工过程的稳定性。

在实际安装布局时，除了钳体本身的安装尺寸，还需要考虑操作空间的预留，手柄转动的整周范围内不能有其他工装或者物料遮挡，否则会影响夹紧操作的顺畅度；固定钳身的安装基准面需要与工作台面保持贴合，安装后要检测钳口的垂直度与水平度，避免因为安装倾斜导致夹持工件出现角度偏差，影响后续加工或者装配的精度。针对不同的作业场景，这套台虎钳还可以搭配不同的辅助钳口使用，比如加持软质金属工件时可以加装铜质钳口垫，加持圆柱形工件时可以搭配V型钳口，不需要改动钳体主体结构就能拓展适用范围。滑动配合面在日常使用中需要定期加注润滑脂，减少导轨面与螺杆的磨损，保证活动钳身进给顺畅，延长整体的使用寿命。这类台虎钳的结构没有复杂的传动组件，整体可靠性高，即使在多粉尘、多切屑的加工车间环境里，只需要定期清理导轨缝隙里的切屑，就可以长期保持稳定的夹持性能，是生产车间、维修工位、实训教学场景里不可或缺的基础工装设备。
