机加工用螺杆式手动夹紧虎钳结构设计

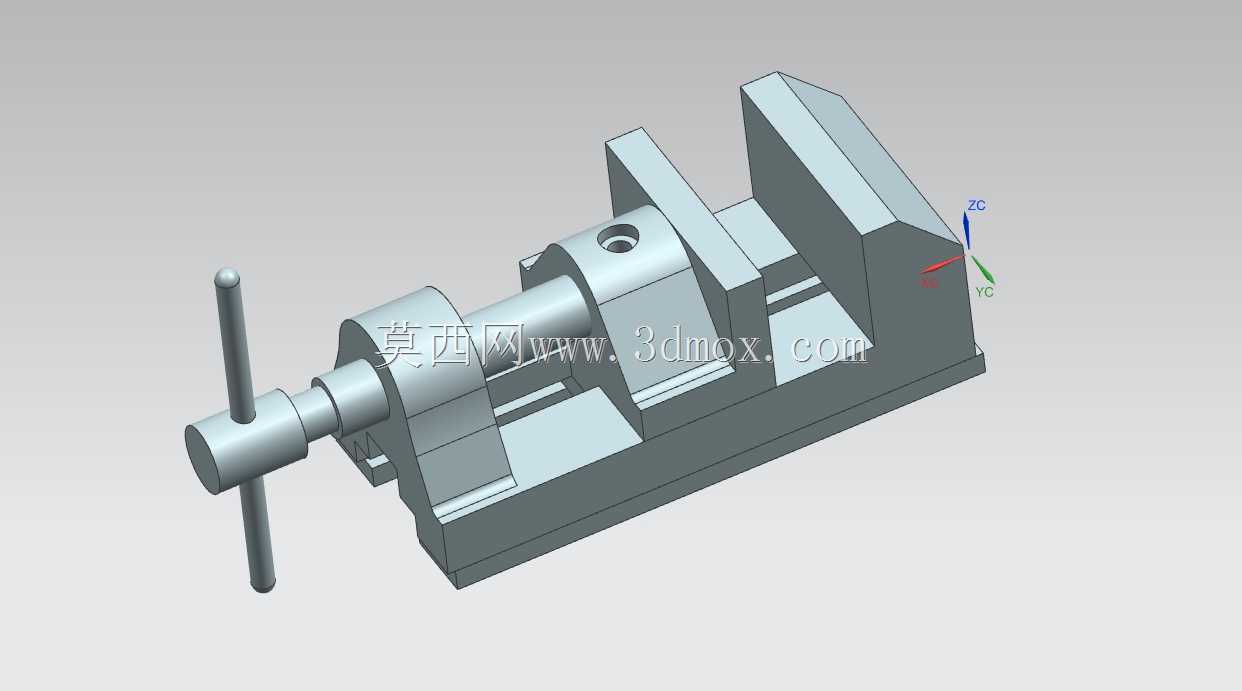

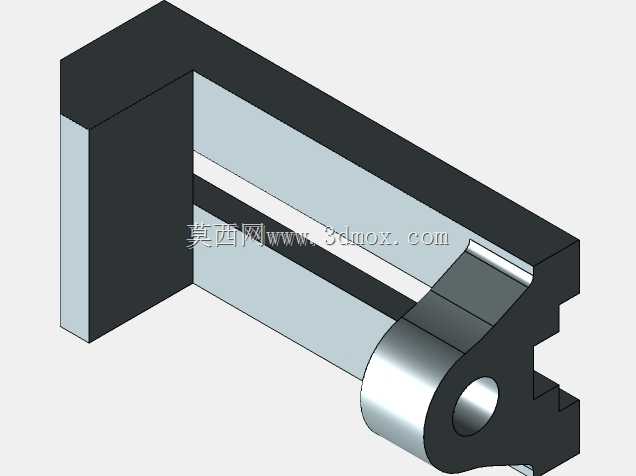

在常规机加工、钳工装配、小型零件修配场景中，手动虎钳是工位上出现频率极高的通用工装，区别于液压、气动类动力夹紧装置，这类纯机械结构的螺杆式虎钳不需要外接动力源，完全依靠人力操作即可完成工件的夹紧与松开，适配零散小批量加工、工位临时装夹、维修现场作业等多种无固定动力配套的场景。从结构组成来看，该虎钳主要由固定钳身、活动钳身、传动螺杆、操作手柄、导向滑轨几个核心部分构成，固定钳身作为整个装置的承载基座，底部预留了与工作台T型槽匹配的安装凸台结构，安装时可通过T型螺栓直接固定在铣床、钻床、钳工台的工作台面上，安装边界需要匹配常规工作台的槽距参数，整体安装后钳口工作面与工作台面保持垂直，保证装夹后工件的基准面与加工进给方向的位置精度。

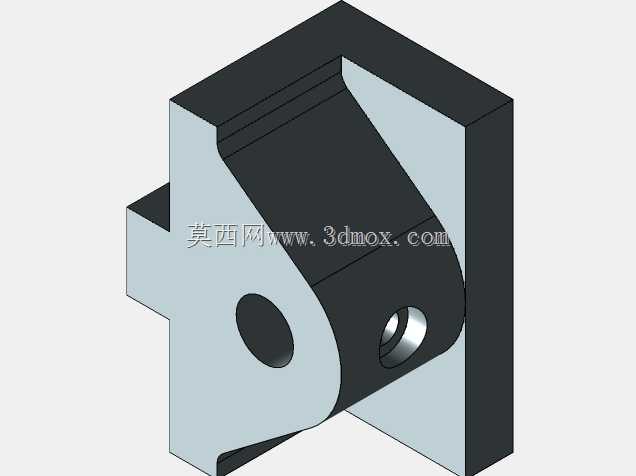

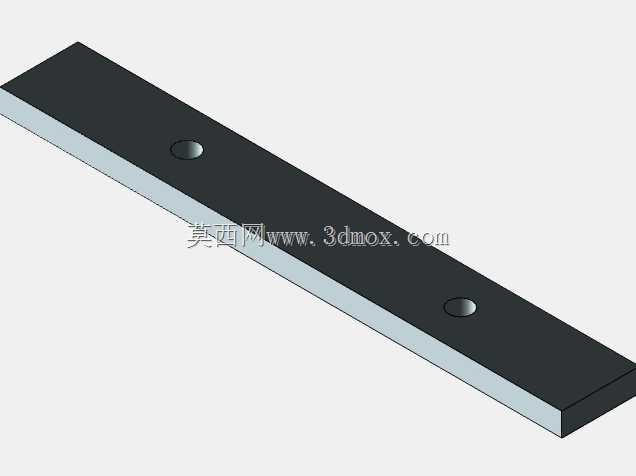

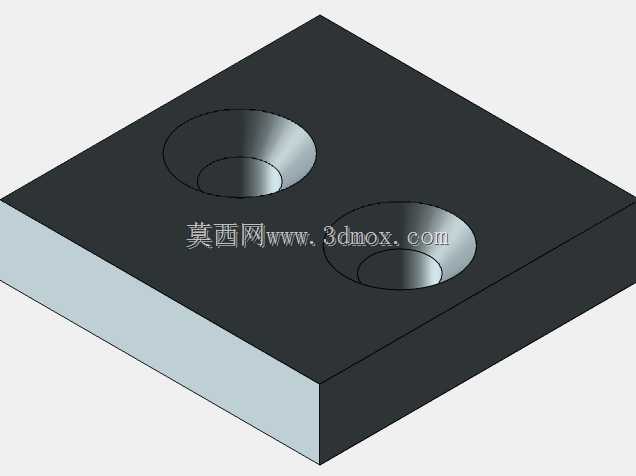

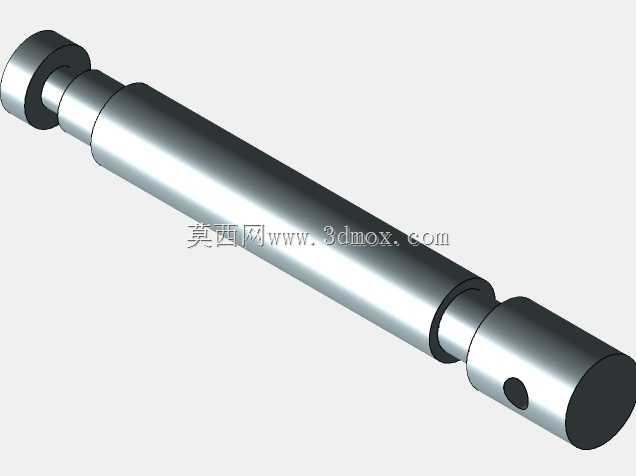

活动钳身通过燕尾型导向结构与固定钳身配合，传动螺杆贯穿活动钳身的螺纹孔，末端与固定钳身的定位孔形成转动副，转动操作手柄时，螺杆的旋转运动转化为活动钳身的直线进给运动，进而实现钳口的开合动作。这种螺杆传动的结构具备天然的自锁特性，当夹紧力达到作业需求后停止转动手柄，活动钳身不会因为加工过程中的切削振动出现回退松夹的问题，不需要额外增加锁止结构就能保证装夹可靠性，这也是手动螺杆虎钳能在各类加工场景长期沿用的核心设计优势。钳口部分采用可拆卸式的硬化钳口板设计，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，避免夹紧后工件受切削力作用出现滑移，当钳口板长期使用出现磨损、磕碰损伤后，可直接松开固定螺钉更换钳口板，不需要整体更换钳身，大幅降低工装的维护成本。

从设计思路层面，这类通用虎钳的结构设计优先考虑装夹的通用性与操作的便捷性，钳口的开合行程覆盖常规小型零件的装夹尺寸范围，既可以装夹规则的方形、矩形毛坯，也可以配合V型块等辅助装夹配件完成轴类、套类回转零件的装夹固定。操作手柄采用穿杆式结构，不需要额外的快拆结构，需要增大夹紧力时可在手柄端加套管增大力臂，日常轻量装夹时直接用手转动手柄即可完成操作，操作逻辑简单，新入职的操作人员不需要经过复杂培训即可快速上手使用。导向滑轨部分的配合间隙经过合理设计，既保证活动钳身进给过程顺畅无卡滞，又不会因为间隙过大导致活动钳身上翘，保证夹紧后两个钳口面保持平行，避免装夹工件时出现角度偏差，影响后续加工的尺寸精度。

在实际使用场景中，这类虎钳除了用于铣床、钻床的加工装夹外，也常被布置在钳工装配工位，用于完成小型部件的拆卸、压装、修锉作业，相比大型液压夹具，它的占用空间小，整体重量适中，可根据作业需求灵活调整安装位置，甚至可以临时固定在移动工作台上完成现场维修作业。结构上没有复杂的密封件、易损电子元件，日常维护只需要定期在螺杆、导向滑轨位置涂抹润滑脂，清理钳身缝隙内积存的切屑即可，长期使用的故障率极低，能适应多粉尘、多切削液的加工车间环境。设计过程中对钳身的受力路径做了针对性优化，夹紧力的传递路径从活动钳身通过螺杆直接传递到固定钳身的基座部分，钳身的加强筋结构布置在受力集中的拐角位置，避免大夹紧力作用下钳身出现变形，保证长期反复装夹后钳身的形位精度仍能满足常规加工的公差要求。钳身的整体外形尺寸适配常规工位的操作空间，安装后手柄的操作高度符合人体工程学要求，操作人员站在工位前转动手柄时不需要过度弯腰或者抬臂，长时间重复装夹操作也不容易产生作业疲劳。
