阀类配套十字头连接传动构件

在工业管路阀组、往复式流体输送设备的传动链路里，这类十字头构件是把旋转动作转化为直线往复动作的核心衔接零件，日常多配套在截止阀、柱塞阀这类需要直线启闭动作的阀件，以及小型往复泵的动力端结构中，承担着侧向力抵消、动力传递方向转换的关键作用。从实际工况适配来看，这类构件需要承受阀杆或者柱塞往复动作带来的交变载荷，同时还要抵消连杆摆动带来的侧向分力，避免阀杆出现偏磨、卡滞，直接影响整套阀组或者泵组的运行稳定性与密封件使用寿命。

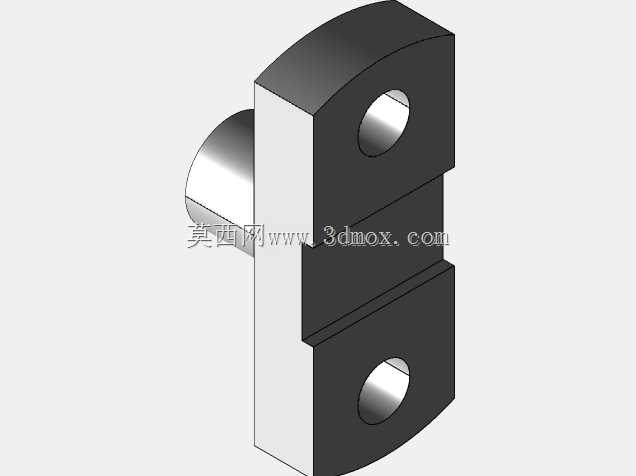

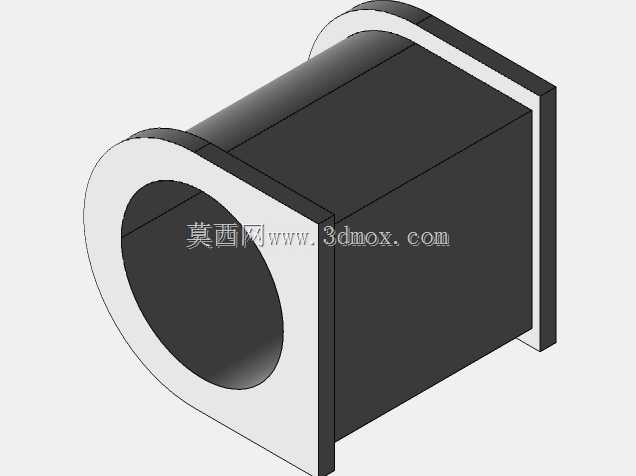

设计这类构件的时候，首先要明确动力端的连接边界：上端的铰接孔用来和驱动连杆做销接配合，孔的公差带一般选H7级，保证和销轴的配合间隙控制在合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现铰接卡涩；上下两个铰接耳的同轴度需要严格控制在0.02mm以内，避免装配后连杆摆动时出现别劲的情况。中间的半圆弧抱合面是和十字头滑套或者导向套配合的工作面，这个面的粗糙度需要达到Ra1.6以下，保证往复滑动时的顺滑度，同时圆弧的直径公差要和配套导向套的内径做匹配，间隙控制在0.03-0.05mm，既保留润滑油膜的留存空间，又不会因为间隙过大产生横向窜动。

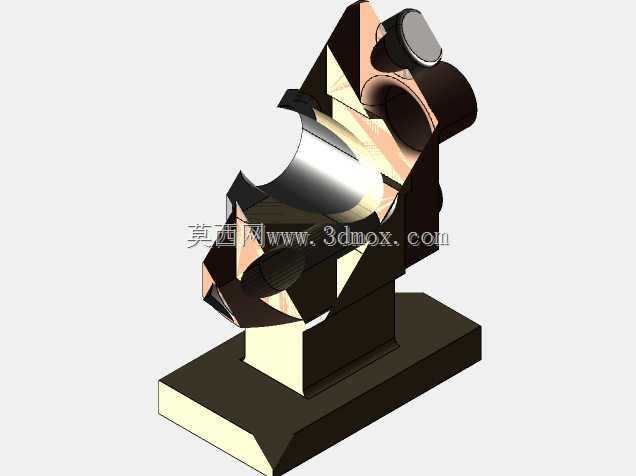

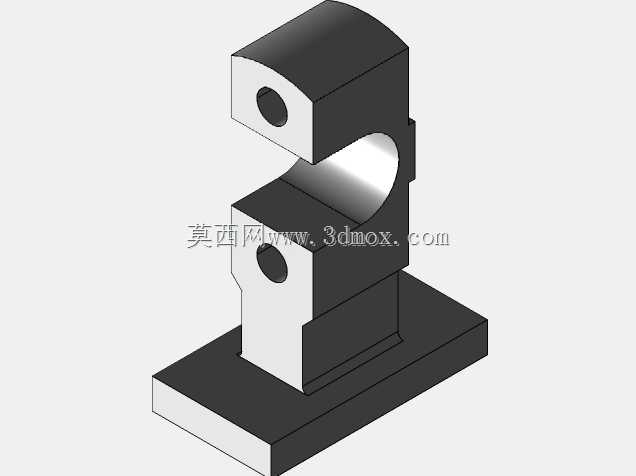

底部的安装基座是整个构件的承载基础，基座的底面需要和设备的导向安装面做贴合，平面度要求控制在0.02mm以内，基座上预留的安装槽是用来和往复动作的阀杆或者柱塞做刚性连接，连接位置的对中度需要和上端铰接孔的中心保持同轴，偏差不能超过0.015mm，不然往复动作时会产生附加的侧向力，加速密封件和导向面的磨损。整体结构采用上下分体铰接耳配合中间导向段、底部安装座的一体式布局，在保证结构强度的前提下，尽可能缩减了构件的整体体积，适配阀类设备内部紧凑的安装空间。

从安装边界来看，这类十字头的整体安装空间需要预留出连杆摆动的角度范围，一般左右摆动角度不超过15度，所以构件两侧和设备内腔壁的安全间隙要保留至少5mm，避免摆动时出现磕碰。构件的所有棱边都做了R1-R2的倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升交变载荷下的结构疲劳强度。铰接孔的位置还预留了润滑油注油通道的安装位，日常维护时可以直接通过注油嘴向铰接面加注润滑脂，减少铰接副的磨损，延长构件的维护周期。

在实际选型适配的时候，需要重点核对三个核心尺寸：一是上下铰接孔的中心距，这个尺寸直接决定了连杆的摆动行程，必须和驱动端的曲柄半径做匹配，不然会出现阀件启闭行程不足或者过行程顶坏密封的问题；二是中间导向圆弧的直径，这个尺寸要和设备内部的导向滑套内径完全匹配，不然会出现滑动卡滞或者导向失效；三是底部安装基座的连接槽尺寸，要和配套的阀杆或者柱塞端部的连接尺寸适配，保证连接刚性，避免传动过程中出现松脱。这类构件的材质一般选用45号钢做调质处理，硬度控制在HB220-250，兼顾强度和耐磨性，导向面和铰接孔位置可以根据工况需求做表面淬火处理，进一步提升耐磨性能，适配高频率往复动作的工况需求。
