工业级同轴式硬齿面齿轮减速装置

这款齿轮减速装置的三维结构，是面向通用工业传动场景完成的实体化设计，所有配合关系均按照实际加工装配要求做了校验，可直接用于传动系统选型参考、结构校核以及装配模拟。从实际应用场景来看，这类减速装置广泛适配轻工输送线、小型包装设备、食品加工机械、自动化分拣单元的动力端，用来匹配伺服电机、普通异步电机的高转速输出，通过齿轮副的啮合传动把电机端的高转速低扭矩，转换为作业端需要的低转速大扭矩，同时保证传动过程的平稳性，避免负载端的冲击直接反窜到电机轴，延长驱动单元的使用寿命。

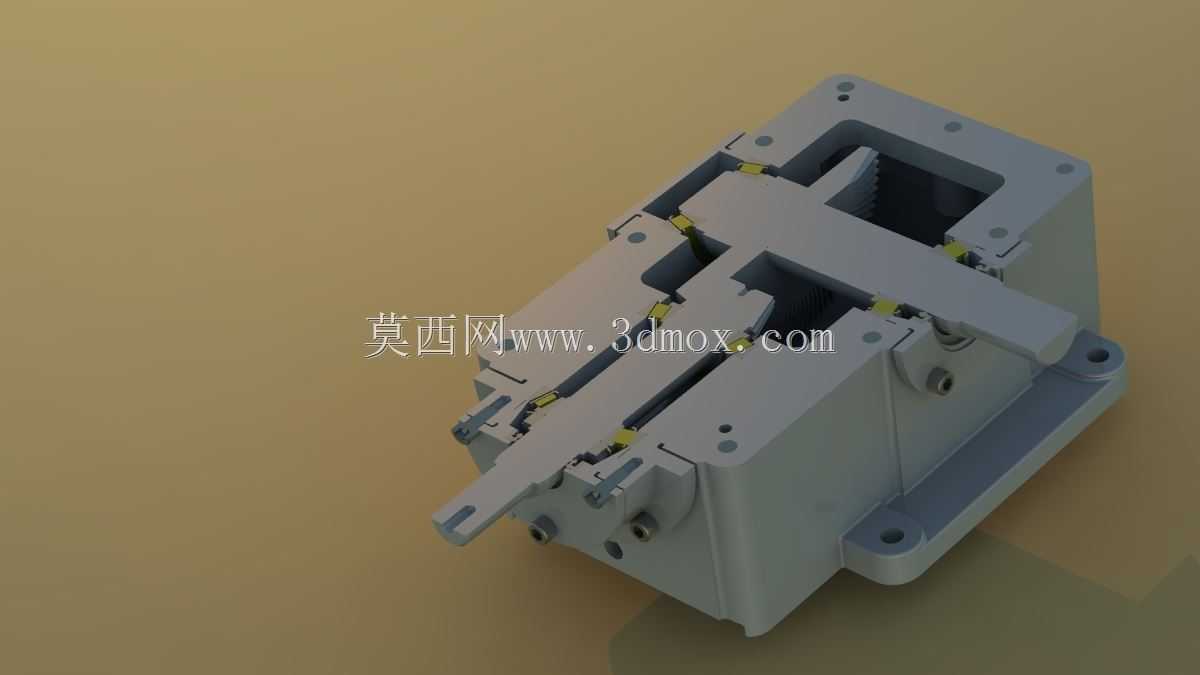

从功能特性上看，该装置采用同轴式输入输出布局，输入轴与输出轴处于同一轴心线上，能大幅缩减传动单元的安装横向占用空间，对于设备内部安装空间局促、动力输入与作业端需要同轴布置的场景适配性极强。箱体采用分体式拼接结构，结合面做了定位止口设计，装配时能快速保证轴承孔的同轴度，不需要反复修配调整，后期维护拆解齿轮、更换密封件时也能快速复位，不会因为多次拆装破坏传动副的啮合精度。齿轮副采用硬齿面设计，齿部做了渗碳淬火处理，齿面硬度能满足长期满负载运行的耐磨要求，齿向做了微观修形，能抵消装配误差、负载变形带来的齿面偏载问题，降低运行过程的啮合噪音，减少齿面局部点蚀的风险。

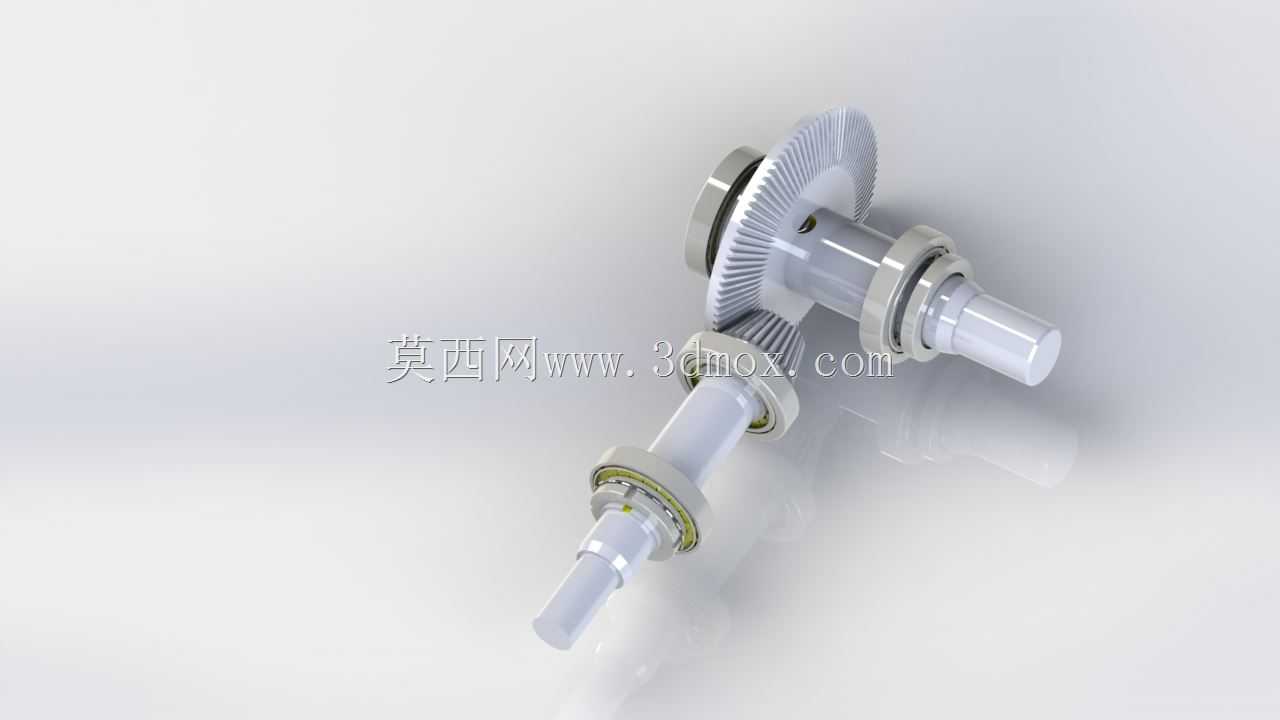

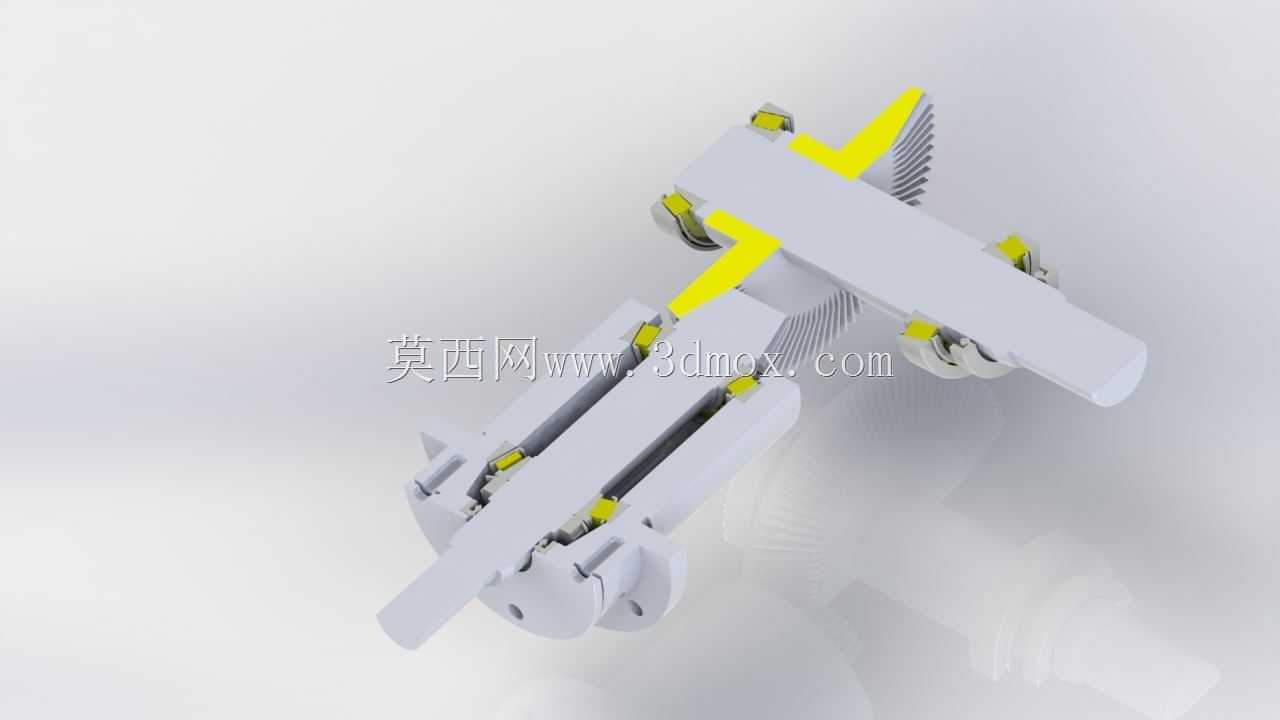

设计过程中首先从负载边界倒推参数，先明确额定输出扭矩、最高输入转速、传动比的核心要求，再分配各级齿轮的传动比，避免单级传动比过大导致齿轮径向尺寸失控，同时保证各级齿轮的齿面接触强度、齿根弯曲强度都在材料许用应力范围内。轴承选型上，输入轴、中间轴、输出轴均采用深沟球轴承与角接触轴承配对的方式，既可以承受齿轮啮合产生的径向力，也能抵消斜齿轮传动产生的轴向力，轴承位的公差按照基孔制过渡配合设计，保证轴承内圈与轴、外圈与箱体孔的配合松紧度合适，不会出现跑圈、抱死的问题。密封结构上，输入输出轴的伸出端都采用骨架油封加防尘挡圈的组合结构，能阻止箱体内部的润滑油泄漏，同时阻挡外部环境的粉尘、水汽进入箱体内部，适配多粉尘、有少量喷淋的工业车间环境，不需要频繁更换密封件。

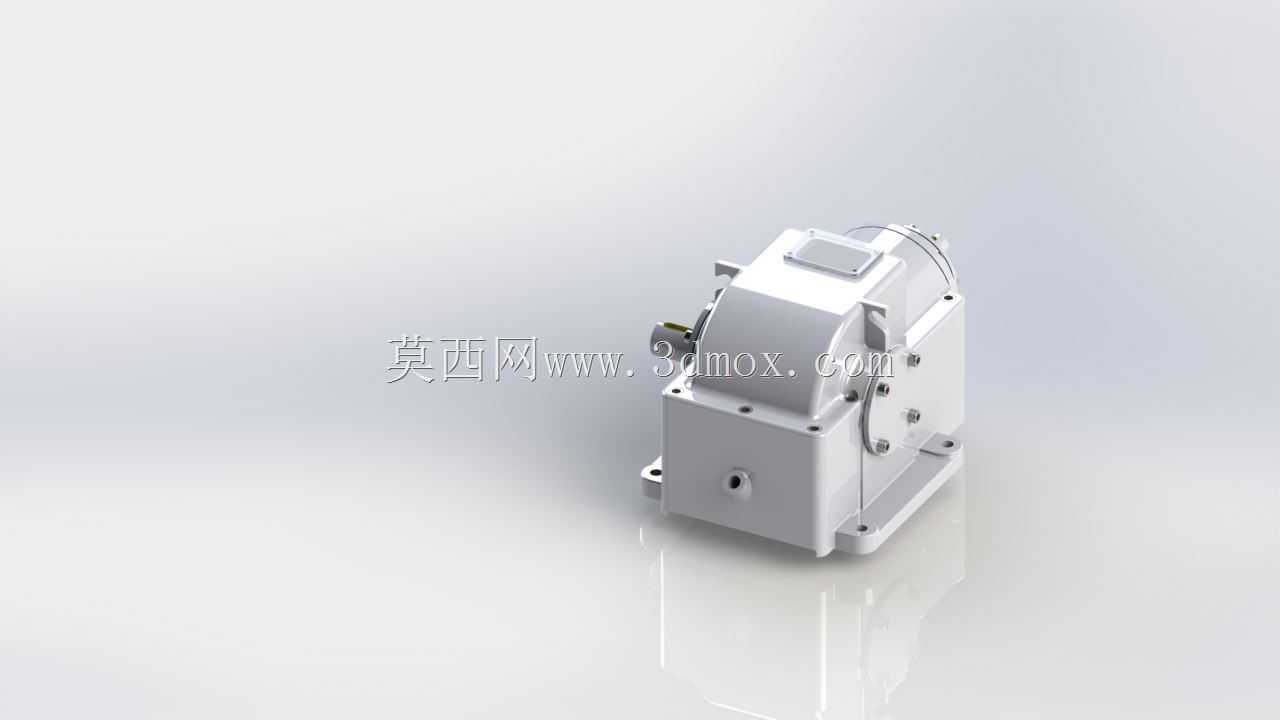

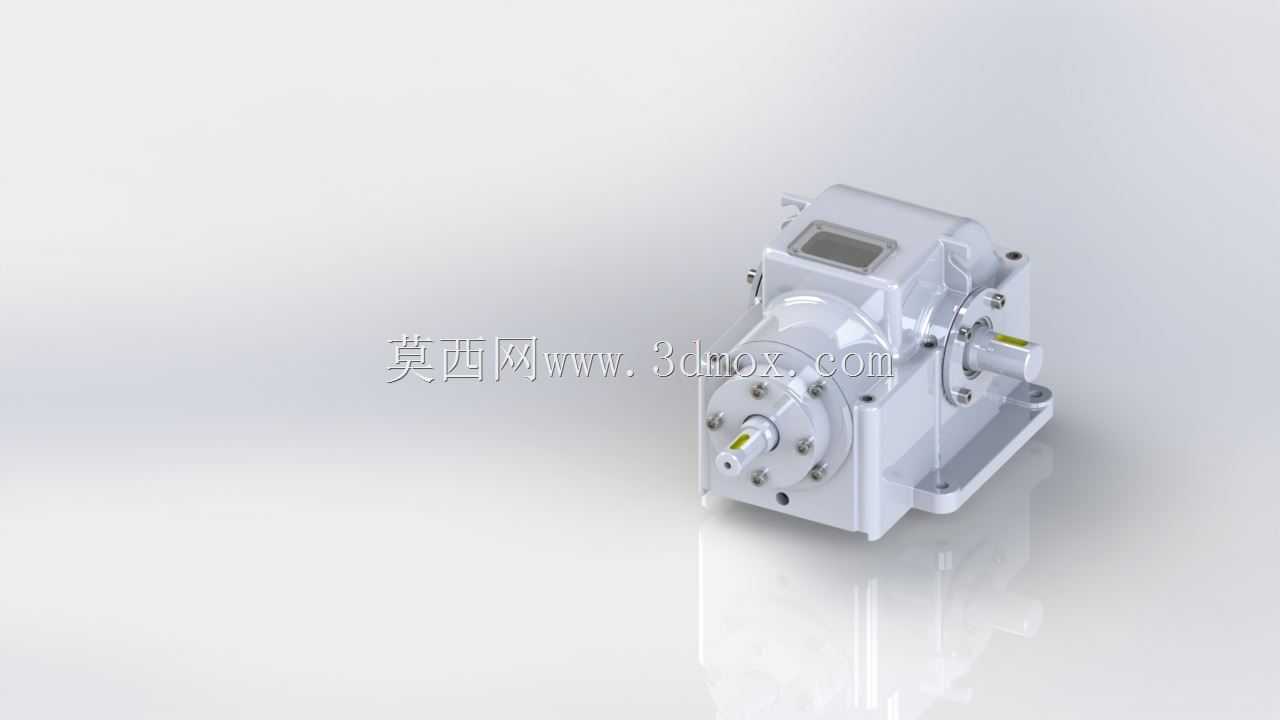

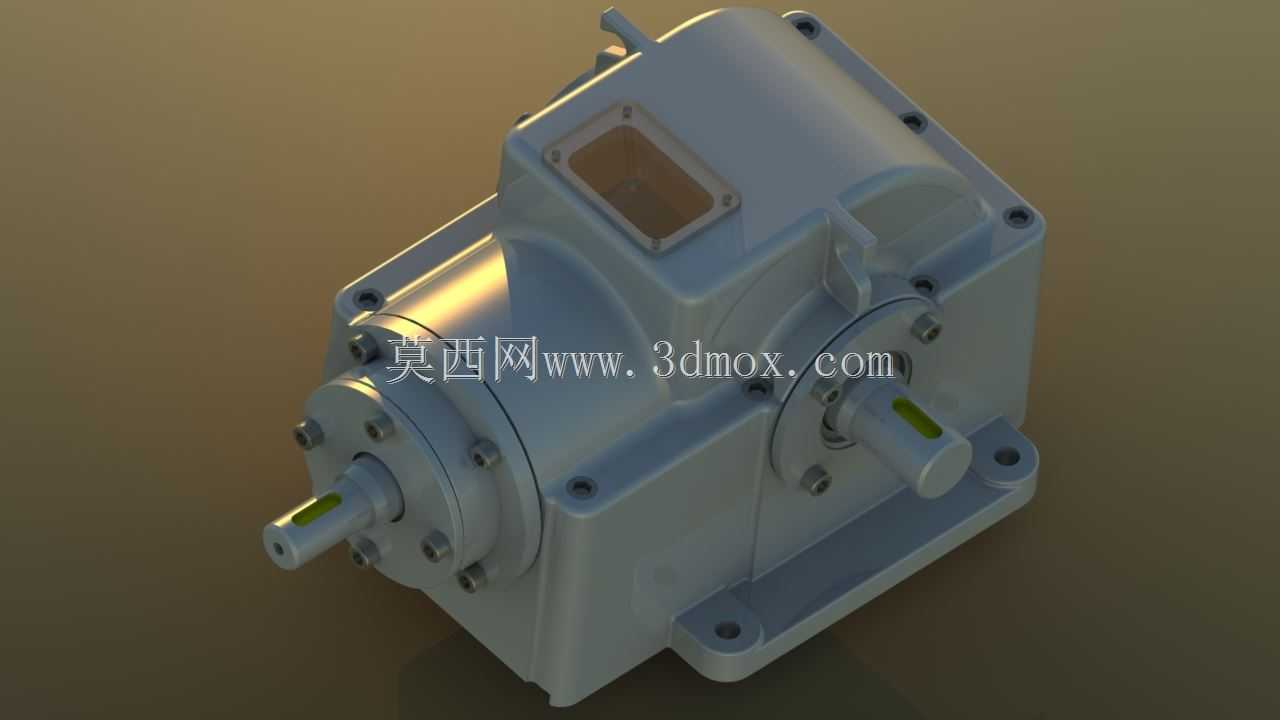

从安装边界来看，箱体底部设计了一体化的安装底座，底座上开有四个对称布置的长圆形安装孔，安装时可以根据机架的实际螺孔位置做小范围调整，降低机架加工的精度要求。安装面的平面度做了严格要求，保证箱体安装后不会出现扭曲变形，避免轴承孔同轴度被破坏导致的齿轮啮合异常、轴承温升过高的问题。输入轴、输出轴的轴伸尺寸按照通用工业标准设计，键槽尺寸符合国标要求，可以直接搭配标准联轴器、链轮、同步带轮使用，不需要额外做轴头改制。箱体顶部设计了透明观察油窗，可以直观看到内部润滑油的液位高度，方便日常维护时检查油位，避免缺油导致的齿轮干磨损坏；同时设置了透气塞，平衡箱体内部与外部的气压，避免长时间运行油温升高导致内部压力过大，出现油封处渗油的问题。箱体下部设置了放油螺塞，换油时可以快速排空旧油，不需要拆解箱体就能完成润滑油更换。

整个结构的所有零件都做了干涉检查，齿轮啮合侧隙控制在合理范围内，既不会因为侧隙过小导致运行卡滞、温升过高，也不会因为侧隙过大导致传动精度不足、反向间隙过大，对于需要频繁正反转的传动场景也能适配。所有棱角位置都做了倒角处理，避免装配过程中划伤操作人员，同时去除加工毛刺，防止铁屑脱落进入箱体内部污染润滑油、划伤齿面。
