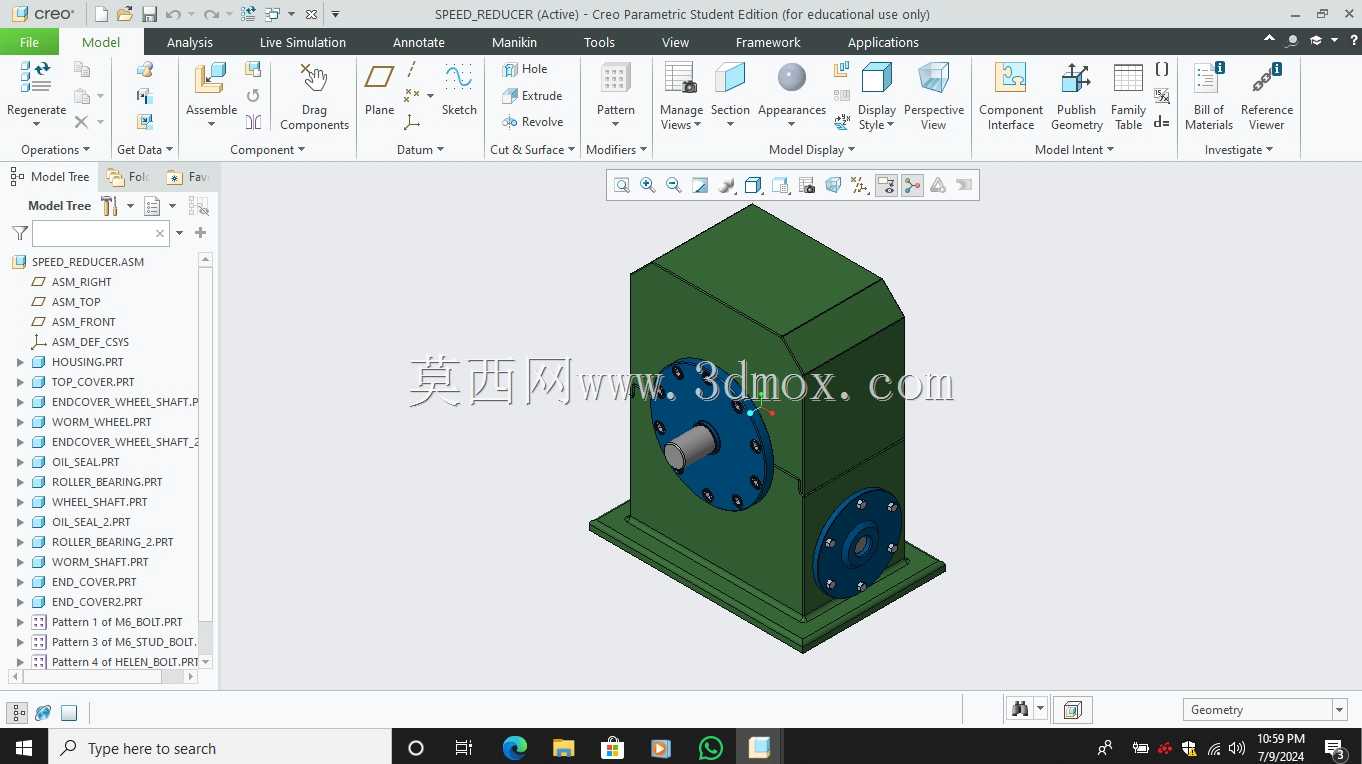

立式单级齿轮减速传动装置结构设计

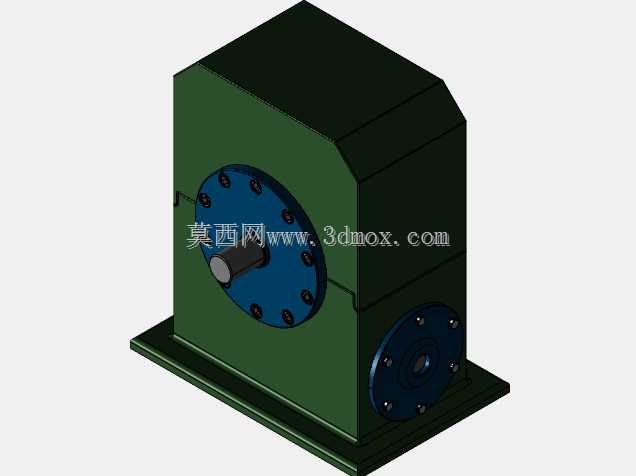

　　在常规工业动力传输场景中，原动机输出转速往往与作业端执行机构的额定转速存在较大差值，这类转速差如果直接对接，不仅会造成执行机构过载损坏，还会大幅浪费原动机的输出扭矩，这时候就需要在动力端和执行端之间加装转速匹配的传动构件，本次涉及的立式齿轮传动减速结构，就是针对这类场景开发的动力适配部件。从实际应用场景来看，这类立式结构的减速装置常被用在输送线驱动单元、小型搅拌设备动力端、轻工包装机械的传动链路里，尤其是安装空间纵向有余、横向局促的工位，立式箱体的结构可以大幅缩减横向安装占地，不需要额外加装卧式安装的支座结构，直接通过底座的安装孔就能固定在设备机架的安装面上。

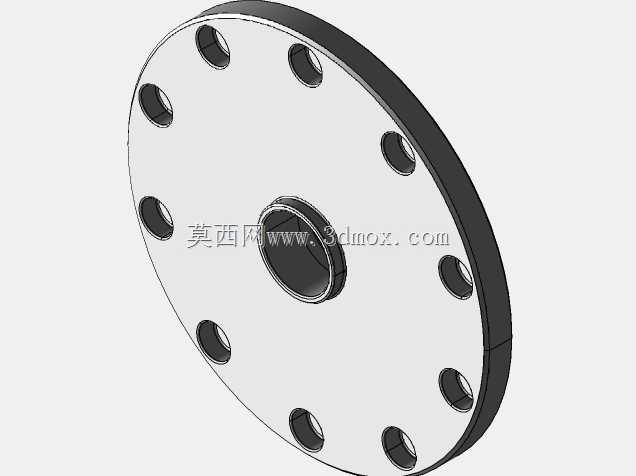

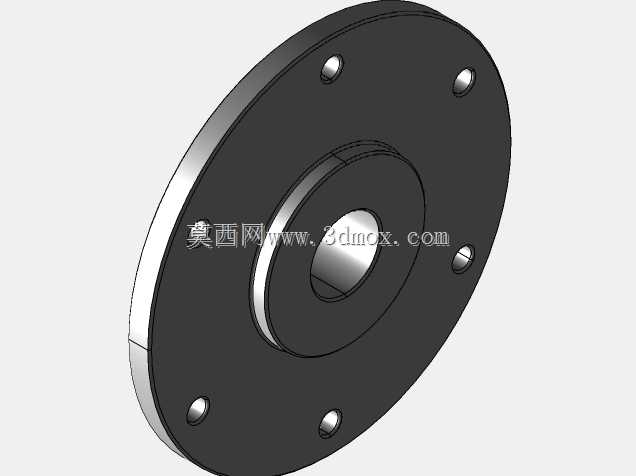

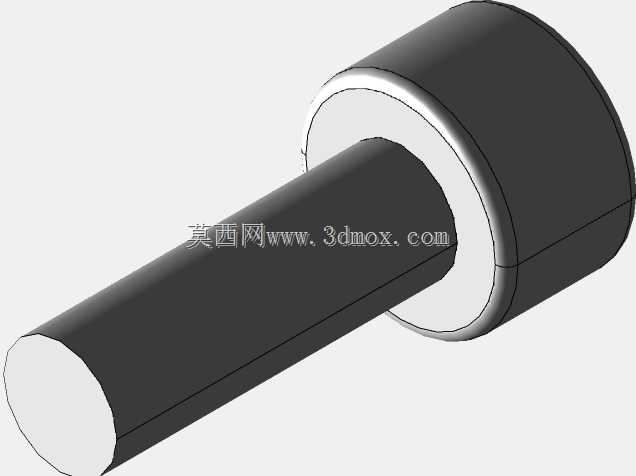

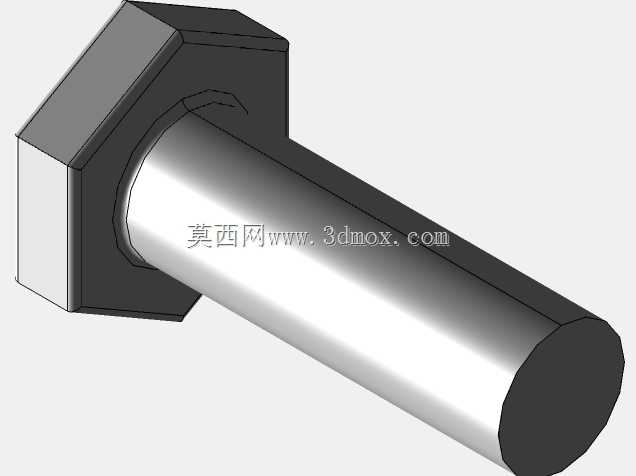

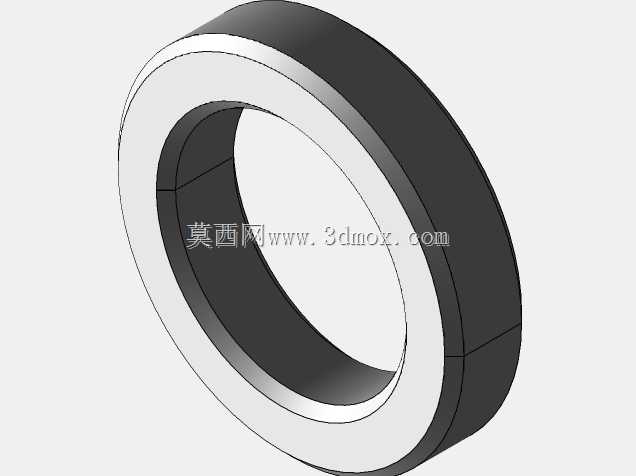

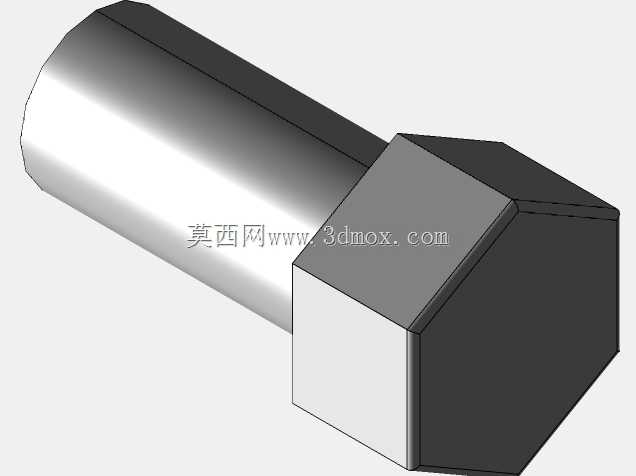

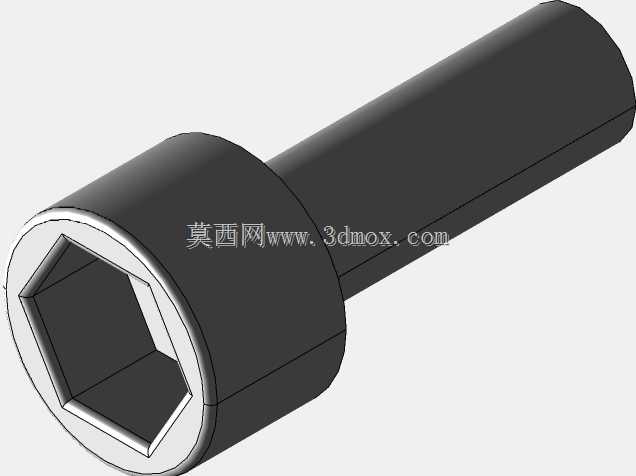

　　从功能特性上看，该结构采用闭式齿轮传动布局，所有传动齿轮都封闭在箱型壳体内部，壳体预留的注油、排油结构可以保证齿轮啮合面长期处于油浴润滑状态，相比开式传动结构，能有效阻隔车间环境里的金属碎屑、粉尘进入啮合区域，降低齿面磨损的速率，同时封闭结构也能减少齿轮啮合产生的噪音向外传递，适配车间噪音管控的要求。输入端和输出端的法兰端盖采用螺栓紧固在箱体上，端盖内嵌的密封件可以避免箱体内润滑油顺着轴伸端渗漏，也能防止外部清洗设备的水渍进入箱体内部污染润滑油。

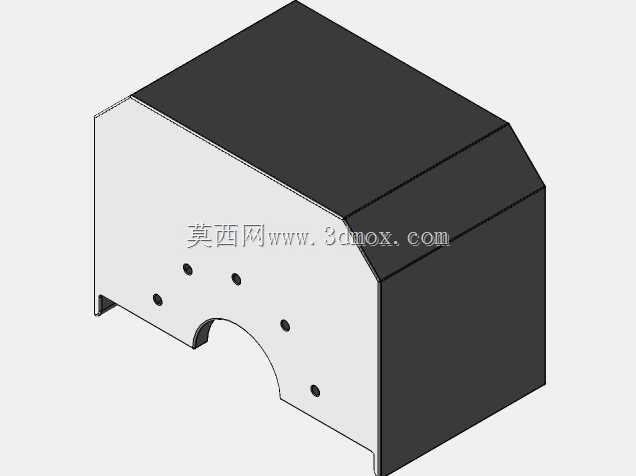

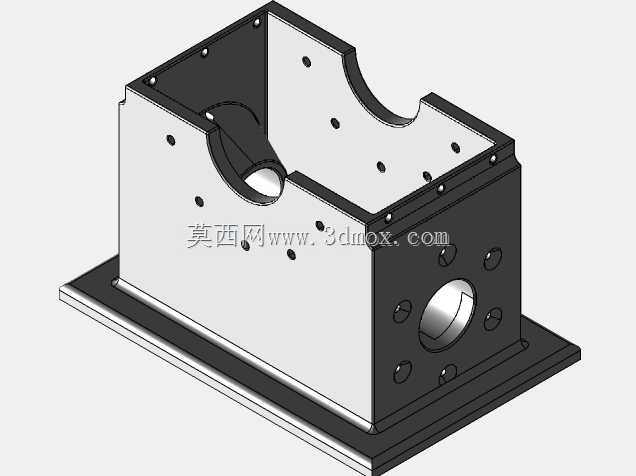

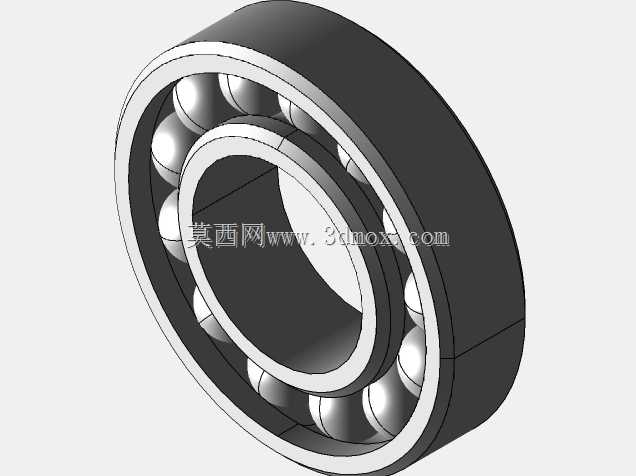

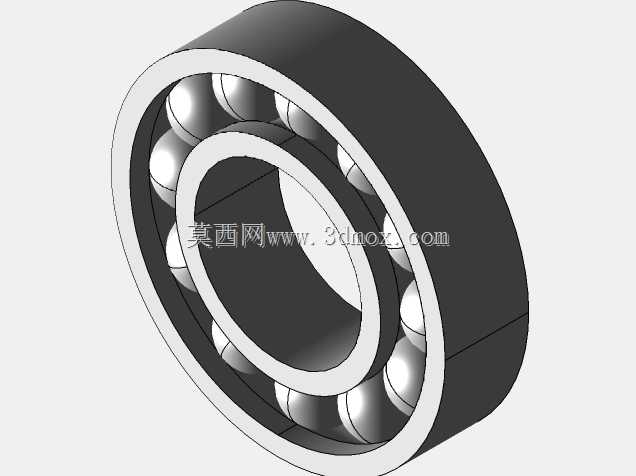

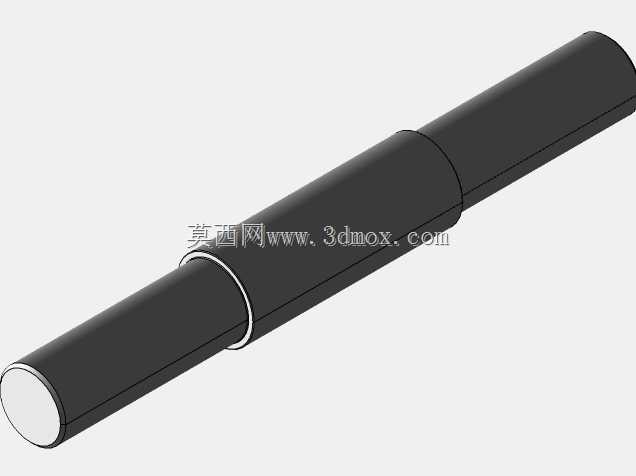

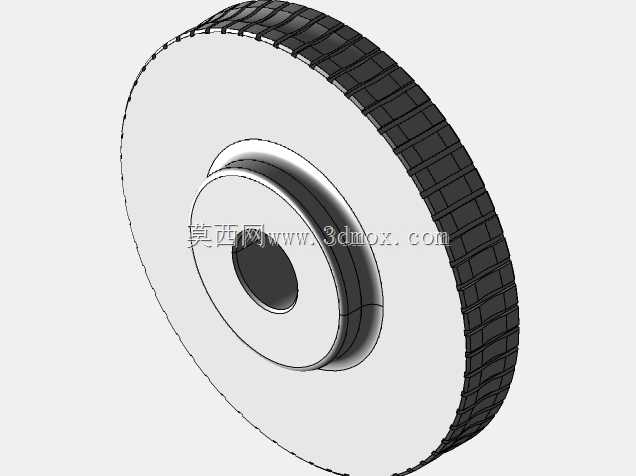

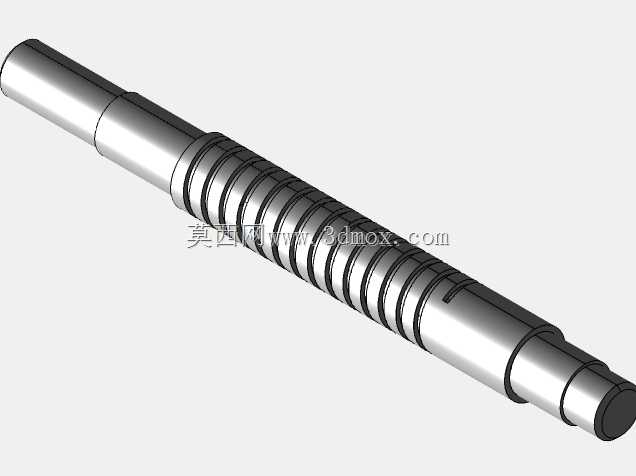

　　设计思路上，整体采用下置底座的一体化箱体结构，箱体的加强筋沿着轴系受力方向布置，既可以控制箱体整体的重量，又能保证齿轮啮合产生的径向力可以通过箱体壁传递到底座安装面，避免长期受力后箱体出现形变导致轴系同轴度偏差。齿轮参数的匹配上，按照常规原动机1400转左右的输入转速，通过大小齿轮的齿数比实现目标减速比，输出端的转速可以匹配多数中低速作业机构的需求，同时齿轮采用斜齿布局的话，还能进一步降低啮合冲击，让传动过程更平稳，减少轴系的交变载荷，延长两端支撑轴承的使用寿命。

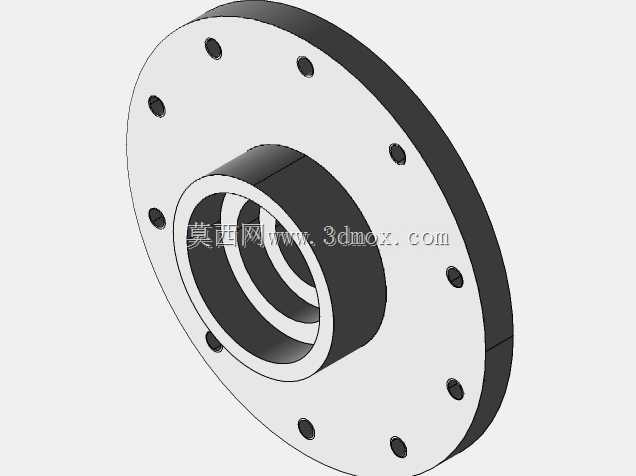

　　从安装边界来看，底座的四个安装孔采用对称布局，孔位间距适配常规工业型材机架的安装孔距，不需要额外加工过渡连接板就能直接固定；输入端的轴伸长度和轴径尺寸匹配常规Y系列电机的输出端安装尺寸，可以直接通过联轴器对接，不需要额外加装轴套调整配合尺寸；输出端的法兰端盖预留了标准安装止口，对接链轮、带轮或者联轴器的时候可以直接靠止口定位，省去现场找正的大量工时。箱体侧面预留的油标安装位可以在设备日常巡检的时候直接观察箱体内润滑油的液位高度，不需要拆开箱体就能判断是否需要补充润滑油，底部的排油螺塞设置在箱体最低位置，更换润滑油的时候可以完全排空箱体内的旧油和沉积在底部的金属磨屑，减少日常维护的操作难度。在实际选型适配的时候，需要注意核算输出端的额定扭矩是否匹配作业端的负载峰值，尤其是带冲击负载的工位，要预留足够的扭矩余量，避免瞬时过载打齿；安装时要保证输入轴和原动机输出轴的同轴度误差控制在允许范围内，否则会造成输入端轴承过早磨损，甚至出现轴断裂的故障。日常维护过程中，要按照运行时长定期更换箱体内的齿轮油，首次运行一段时间后要彻底排空旧油，清洗箱体内部后再注入新的润滑油，避免初期磨合产生的金属碎屑在箱体内循环，加剧齿轮和轴承的磨损。
