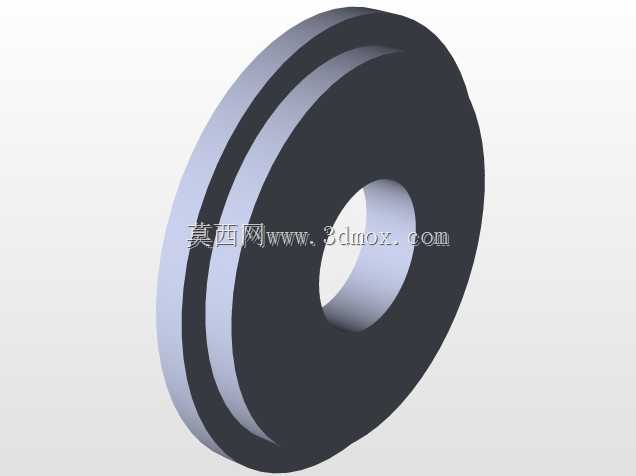

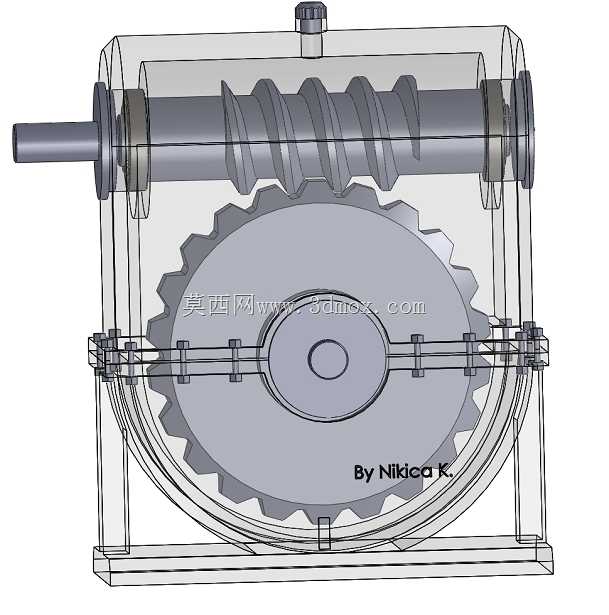

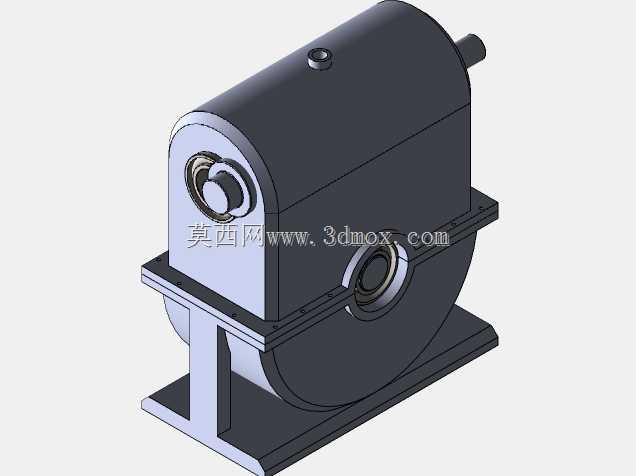

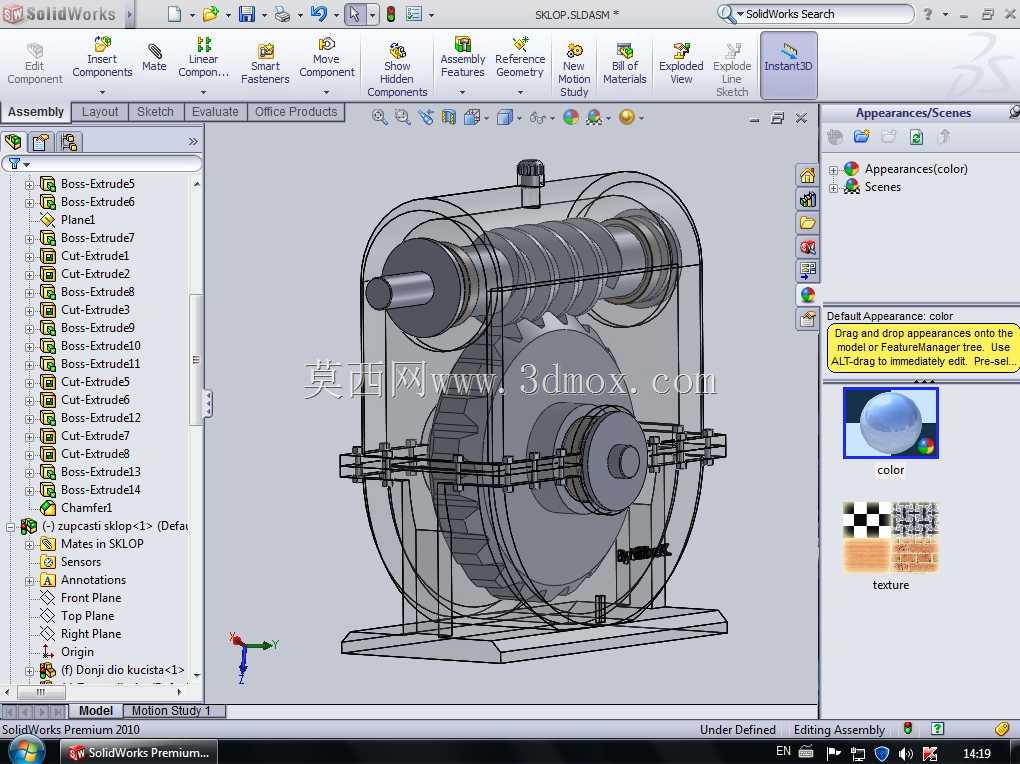

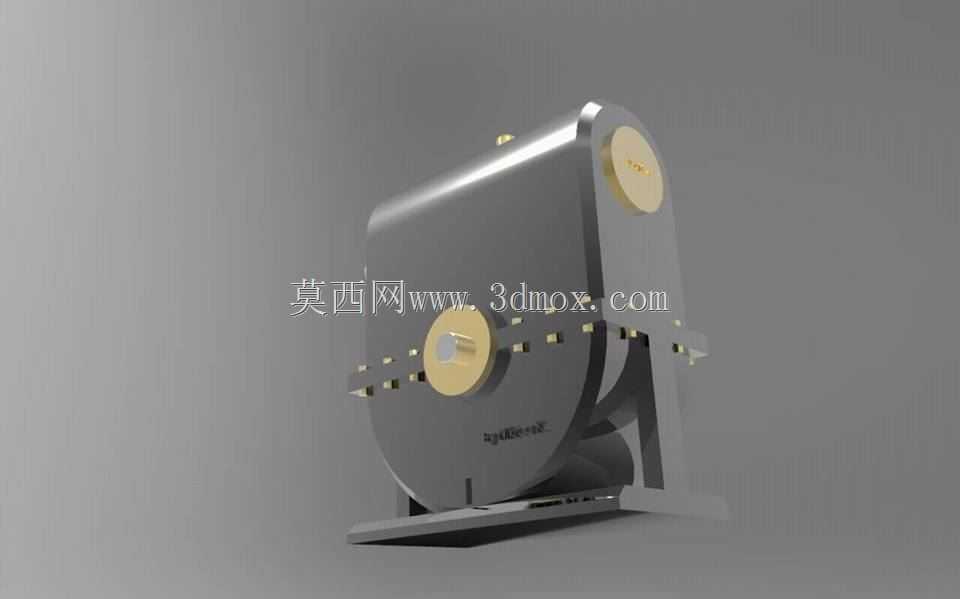

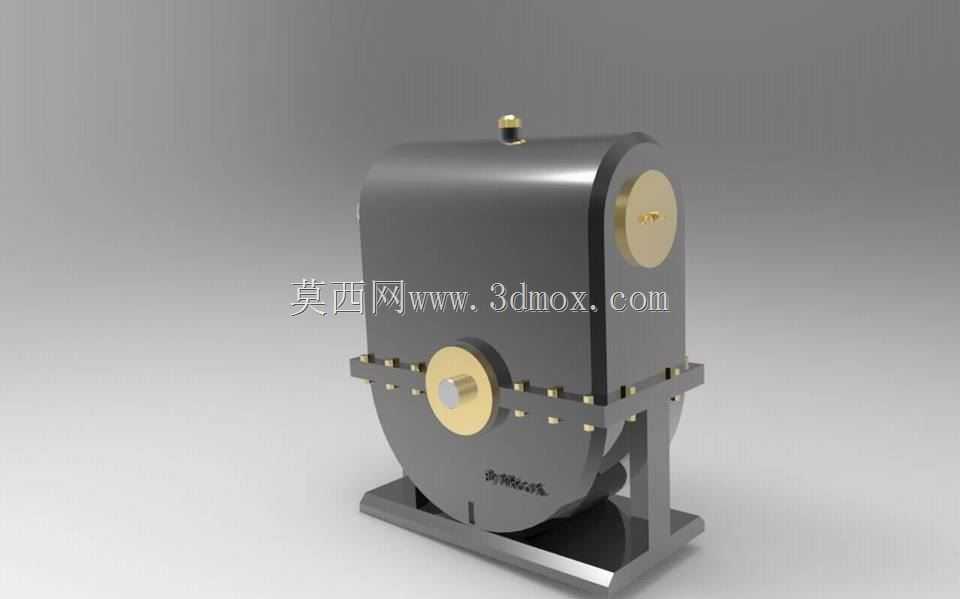

这套蜗杆蜗轮传动结构,核心是利用交错轴间的啮合实现大传动比减速,在轻工输送、小型自动化生产线、阀门驱动机构、仪表调节装置这类对安装空间有严格限制、需要反向自锁特性的场景里适配性极强。不同于多级圆柱齿轮减速结构需要沿轴向依次排布多组啮合副,这套单级蜗杆副就能实现10-60区间的传动比,整体结构沿输入轴径向的布局非常紧凑,不需要额外预留多级齿轮的排布空间,对安装位的轴向尺寸要求更低。

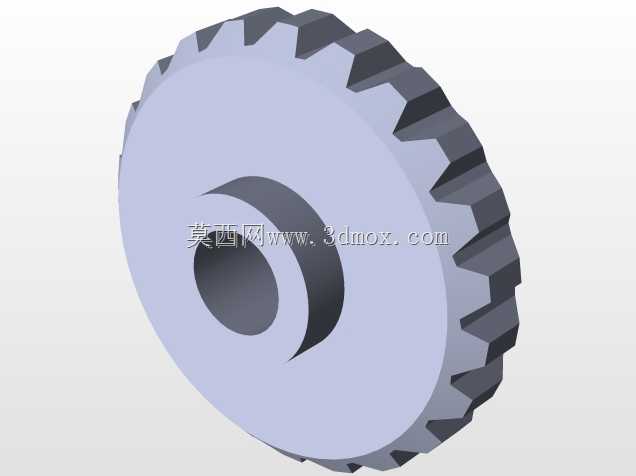

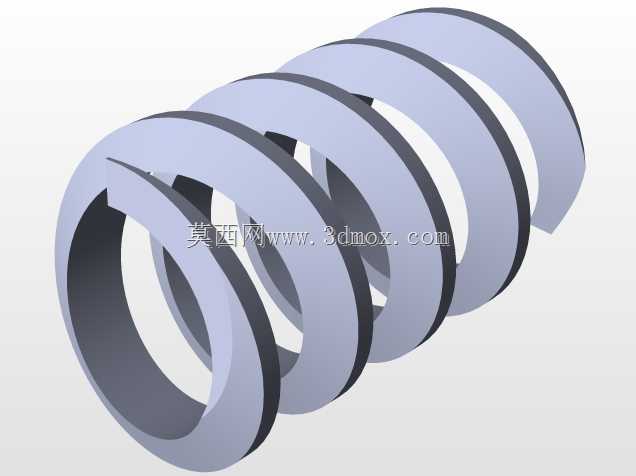

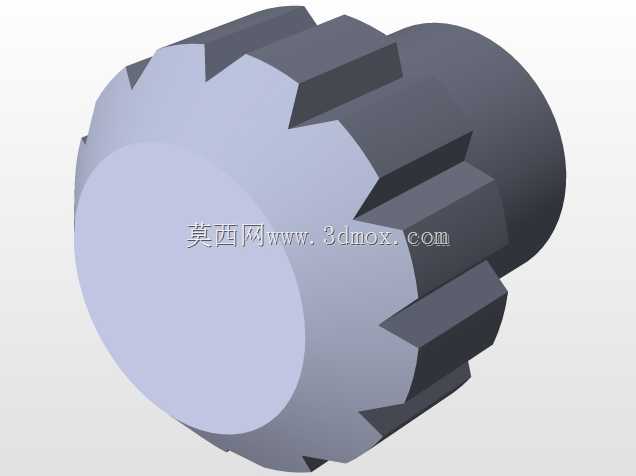

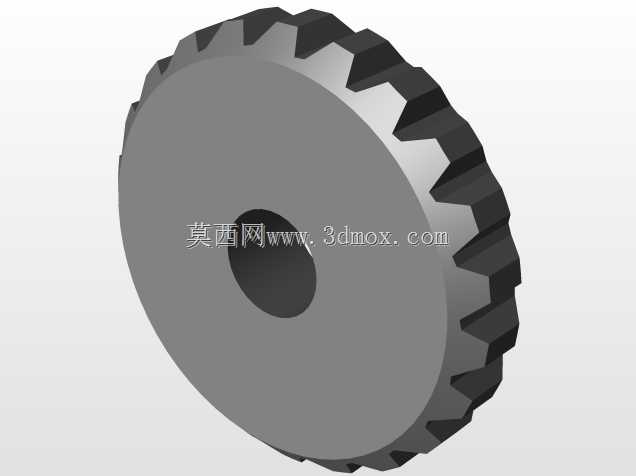

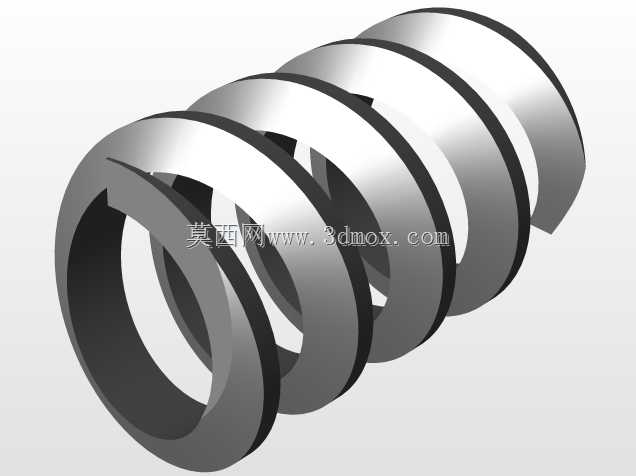

从结构细节来看,输入侧的蜗杆采用阿基米德齿形设计,加工时不需要专用的成型铣刀,普通车床搭配成型车刀就能完成齿面加工,后期维护更换配件的门槛更低,齿面经过磨削处理后粗糙度能控制在Ra1.6以内,啮合时的滑动摩擦阻力更小,长时间运行的温升能控制在合理区间。与之啮合的蜗轮采用锡青铜齿圈搭配铸铁轮毂的组合结构,齿圈部分的耐磨性能优异,轮毂部分的结构强度足够支撑输出扭矩,两者通过过盈配合加骑缝销固定,避免大扭矩输出时齿圈与轮毂发生相对滑移。

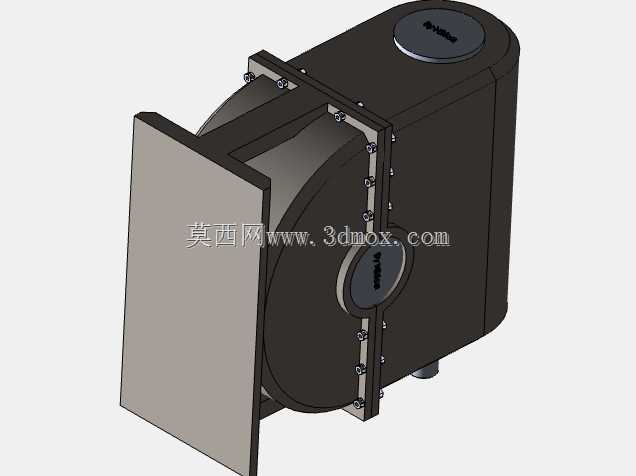

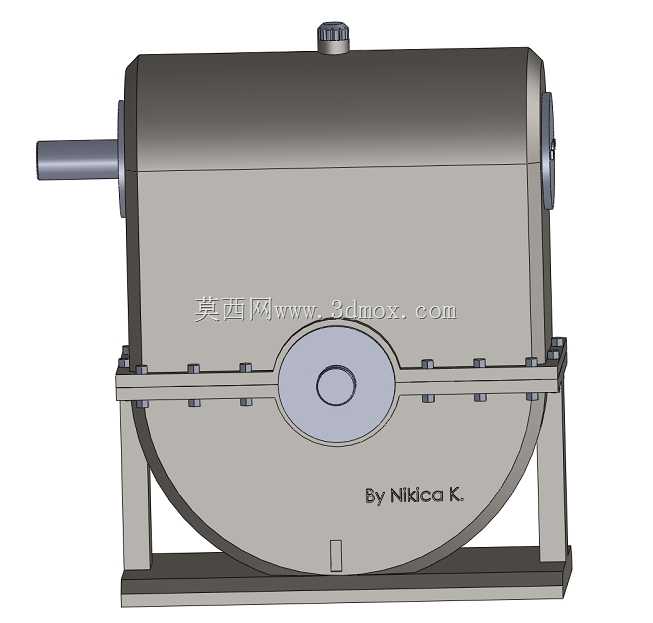

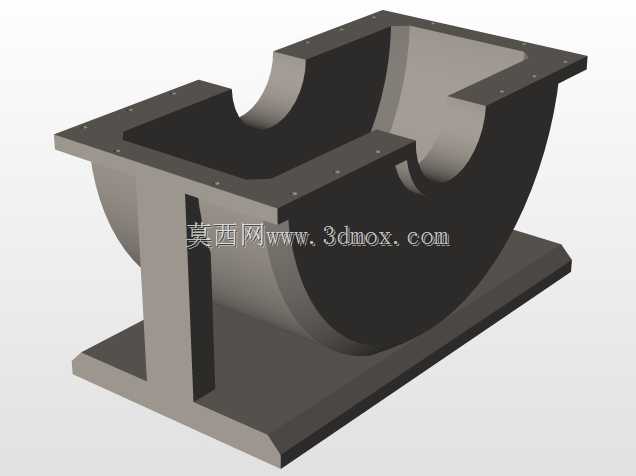

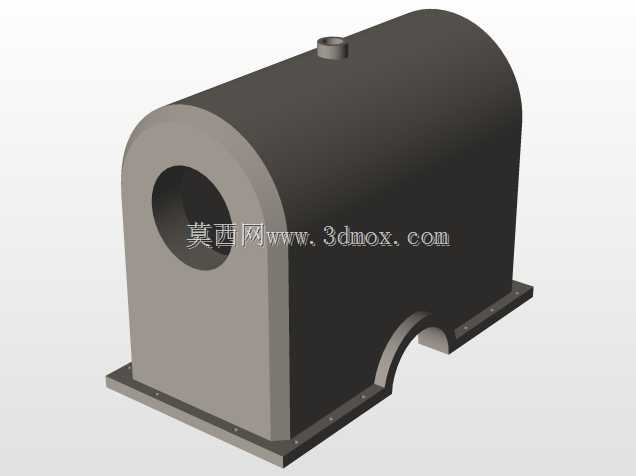

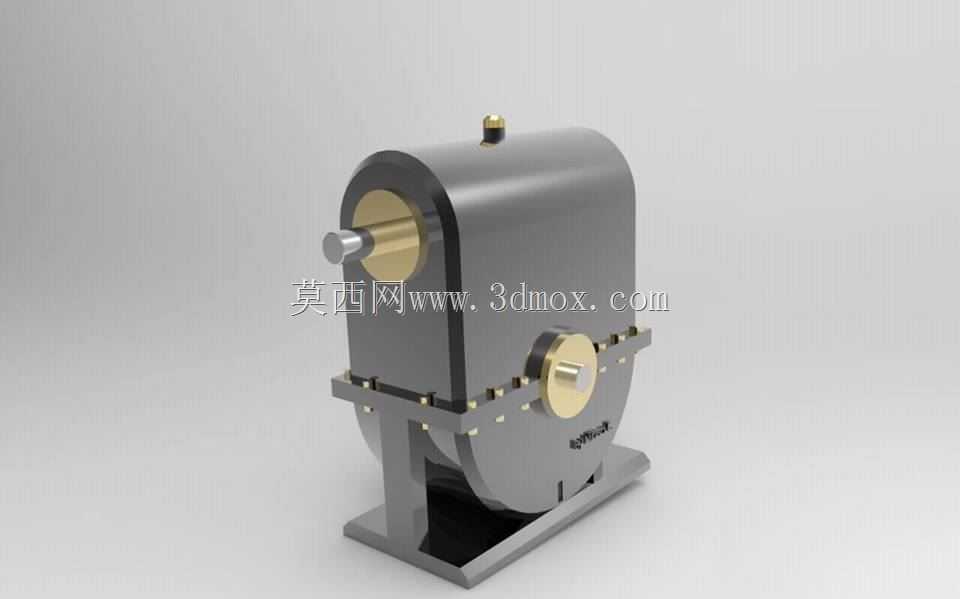

箱体部分采用剖分式结构设计,上下箱体通过沿蜗轮中心平面的结合面用螺栓紧固,装配时可以先将蜗轮轴组件、蜗杆轴组件分别预装后再合箱,不需要强行穿轴,后期检修拆换密封件、轴承时也不需要完全拆解整个传动链,日常维护的操作空间更充足。输入轴、输出轴的伸出端都设计有骨架油封安装位,配合箱体结合面的密封胶槽,能有效防止箱体内的润滑油泄漏,同时阻挡外部的粉尘、切削液进入箱体内部污染润滑介质,在多粉尘的生产车间场景下也能稳定运行。

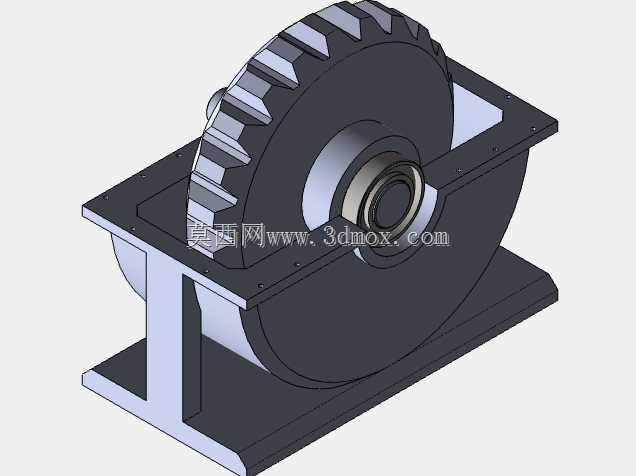

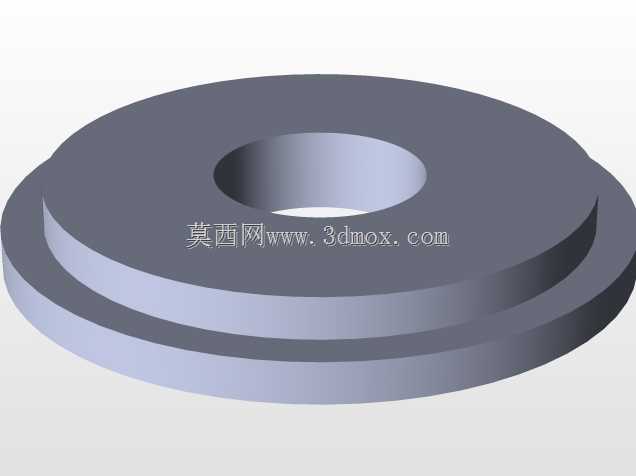

安装边界上,箱体底部设计有四个带沉孔的安装脚,安装孔的中心距按照通用小型减速装置的安装尺寸规范设计,能直接适配多数现有设备的安装位,不需要额外加工转接板。输入轴、输出轴的轴伸长度、键槽尺寸都符合通用传动件的配合标准,对接联轴器、带轮、链轮时不需要额外加工轴头,能直接和现有动力端、负载端的传动件配合。蜗杆轴的两端采用圆锥滚子轴承支撑,能同时承受径向力和轴向力,抵消蜗杆传动时产生的轴向分力,避免轴系发生窜动影响啮合精度;蜗轮轴同样采用一对圆锥滚子轴承支撑,轴承端盖上设计有调整垫片组,装配时可以通过增减垫片厚度调整轴承的预紧量,同时微调蜗轮的轴向位置,保证蜗杆蜗轮的啮合接触斑点处于齿面中部,最大化啮合接触面积,降低局部齿面的接触应力,延长齿面的使用寿命。
箱体顶部设计有透气塞安装位,长时间运行箱体内温度升高、压力增大时,能通过透气塞平衡内外压力,避免润滑油从密封缝隙处被压出;箱体下部设计有油位观察孔和放油螺塞,日常巡检时不用开盖就能观察箱体内的润滑油液位,换油时拧开放油螺塞就能排空旧油,维护操作非常便捷。考虑到蜗杆传动的滑动摩擦特性,箱体内采用油浴润滑方式,蜗杆的下半部分浸入润滑油中,运转时能将润滑油带到啮合齿面和轴承位置,不需要额外设计强制润滑管路,整体结构更简洁,故障率更低。
在实际选型适配时,这套结构的自锁特性可以在输入轴断电时防止负载端倒转,用在提升机构、阀门调节机构上时不需要额外加装制动装置,就能避免负载下坠或者阀门开度自行变化,简化了整套设备的结构。设计时特意控制了蜗杆的导程角,在保证传动效率的前提下满足自锁条件,平衡了传动效率和使用安全性的需求,不会因为追求自锁特性导致导程角过小、传动效率过低、运行时发热严重的问题。齿侧间隙控制在0.02-0.05mm区间,既不会因为间隙过小导致运转卡滞、热胀后齿面咬死,也不会因为间隙过大导致传动反向空程过大,用在需要精准调节开度的阀门、仪表机构上时,调节精度能满足使用要求。
