手摇式立式蔬菜切割处理设备结构

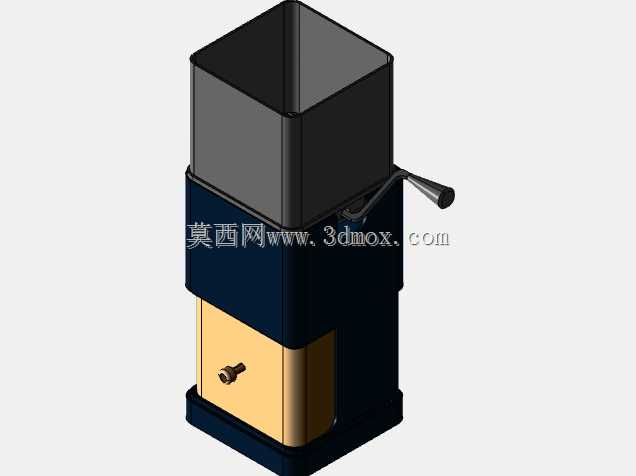

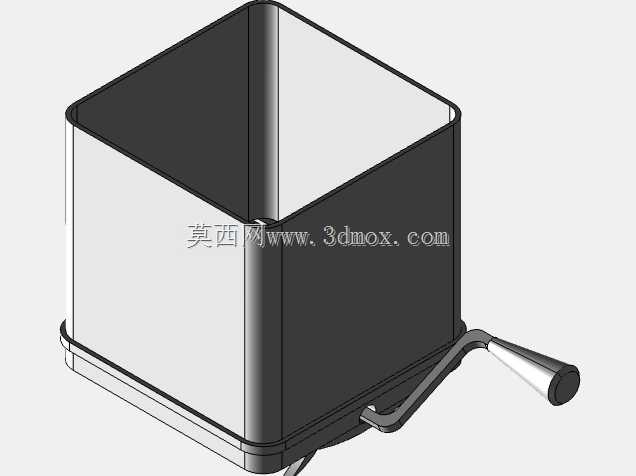

　　这款手摇驱动的立式蔬菜切割设备，主要面向小型餐饮门店、家庭食材预处理、户外无供电场景的食材加工需求，区别于大型工业化连续式切菜设备，它不需要外接电源，依靠手动摇臂输入动力即可完成食材的切削作业，整体结构紧凑，占用操作台面积小，移动和收纳都十分方便。从结构布局来看，设备整体采用立式分层设计，最上方为敞口式方形进料仓，仓体采用直壁设计，能够容纳整段的根茎类蔬菜、叶菜堆叠投入，进料口的尺寸经过适配，既可以放入常见的土豆、萝卜、黄瓜等整根食材，也能批量投入切段后的叶菜，不需要提前将食材切分成过小的段块，减少预处理工序。

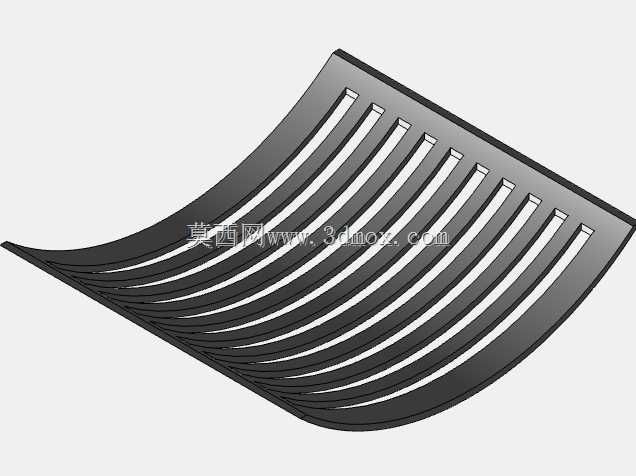

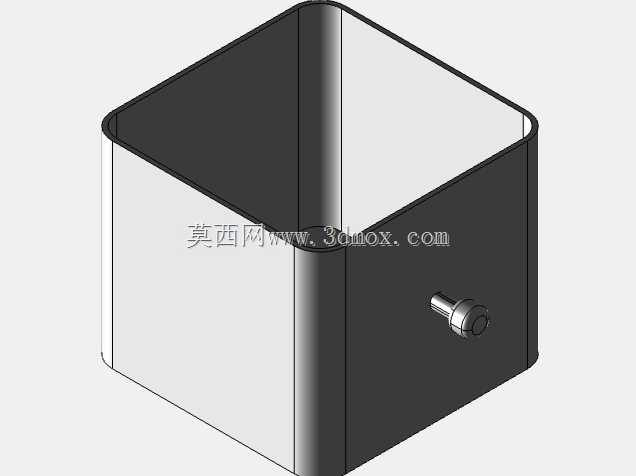

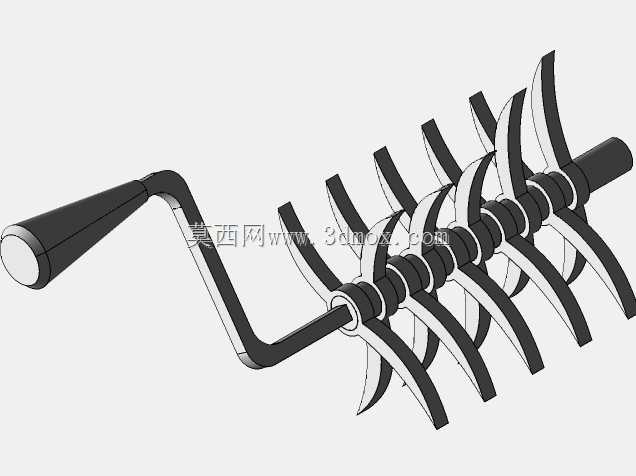

　　进料仓下方为动力传动腔体，侧面伸出的摇臂采用偏心曲柄结构，摇臂末端设置防滑握柄，操作时手腕转动的力矩通过腔体内的传动副传递到下方的切削执行端，传动结构做了封闭处理，避免食材碎屑、汁水进入传动区域造成卡滞，也能防止操作时肢体接触运动部件造成误伤。设备下部为切削作业腔与出料段，切削组件采用快拆式安装结构，可根据加工需求更换不同规格的刀组，实现切片、切丝、切丁等不同的加工效果，切削完成的食材直接从下部腔体的出料位置落入承接容器，不需要额外的拨料结构，依靠食材自重即可完成出料，腔体侧面设置的锁紧旋钮用于固定刀组位置，更换刀组时只需松开旋钮即可抽出刀架，日常清理时也能快速拆分接触食材的部件，冲洗残留的食材残渣，避免食材残留霉变影响食品安全。

　　从安装边界来看，设备底部为平整的方形安装基座，可直接放置在平整的操作台面上使用，基座的重量经过配重设计，摇臂操作时设备不会出现侧翻、滑移的问题，不需要额外的螺栓固定，适合在不同的操作台面之间转移使用。设计过程中优先考虑了手动操作的力矩匹配，传动比经过反复调校，摇臂转动时的阻力控制在普通人手腕可轻松驱动的范围内，即使处理质地较硬的根茎类蔬菜，也不需要施加过大的握力，长时间操作不容易产生疲劳感。所有与食材直接接触的部件都采用光滑的曲面过渡设计，没有容易藏污纳垢的死角，拼接位置的缝隙控制在食材碎屑无法嵌入的范围内，日常使用后的清洁工作量很小。

　　在实际应用场景中，这类小型手动切菜设备既可以作为流动餐车、户外营地、临时餐饮保障点的食材加工工具，也能作为家庭厨房、小型面馆、饺子馆的辅助加工设备，相比电动切菜设备，它没有电路故障风险，清洗时不需要担心电机进水，维护成本极低，对于加工量不大的使用场景来说，实用性远高于大型电动切菜设备。结构设计上没有采用复杂的电控元件，全部由机械结构实现动力传递与切削动作，整体可靠性高，即使出现故障，也只需要更换对应的机械零件即可修复，不需要专业的电控维修知识。进料仓的高度设计适配普通人手推送食材的操作高度，投入食材时不需要过度抬臂，操作姿态符合人体工程学要求，切削腔体的防护结构能够完全覆盖运动的刀组，即使操作时手不慎碰到腔体位置，也不会接触到运动的刀刃，操作安全性有足够的保障。
