发动机端盖钣金防护结构设计

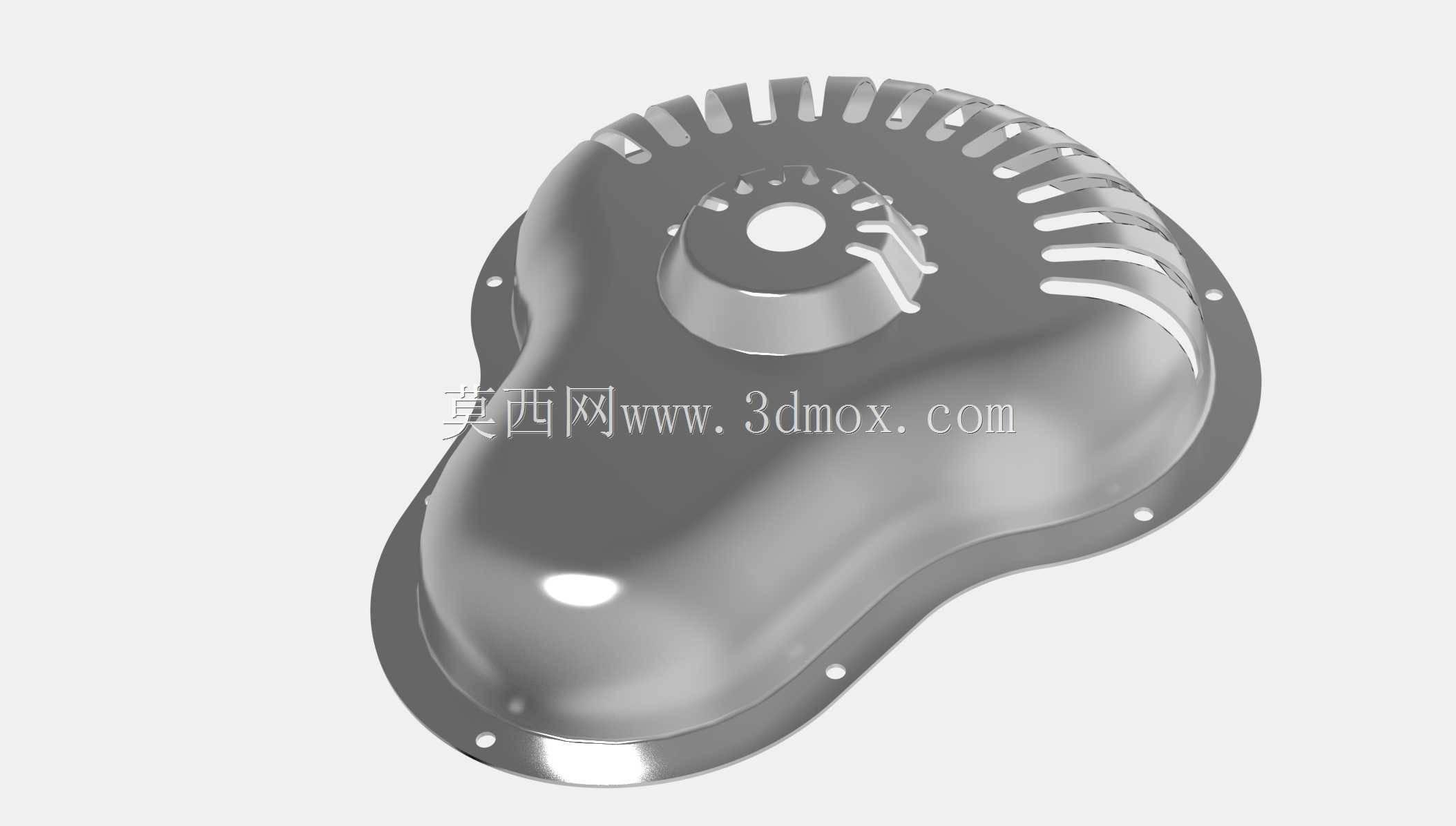

　　这款发动机端盖防护件主要应用在小型通用内燃机的外侧防护场景，覆盖在发动机配气机构与传动端的外部，核心作用是阻隔外界泥沙、灰尘、飞溅油污侵入发动机内部运动构件，同时兼顾运转过程中的散热需求，避免端盖封闭导致的局部热量堆积。从结构设计来看，整体采用不规则曲面成型，轮廓完全匹配发动机端部的安装边界，周圈均匀分布的沉头安装孔位，能够保证装配后端面贴合紧密，不会出现装配应力集中导致的盖板变形问题。

　　端盖上部的阵列式条形散热槽是设计中的核心功能结构，槽道走向顺着发动机运转时的气流方向布置，当设备运行带动周边空气流动时，气流可以顺着槽道快速带走端盖内侧积聚的热量，同时槽道的翻边结构做了圆弧过渡处理，既提升了钣金件的整体结构刚度，避免薄板受振动产生共振异响，也能防止槽口边缘割伤装配维护人员。在设计思路上，这类钣金防护件首先要确认安装基准面的轮廓度，先提取发动机端部的安装点坐标，构建贴合的安装法兰边，再根据内部构件的运动包络面留出足够的安全间隙，避免盖板与内部运动的链轮、摇臂等部件发生运动干涉。

　　曲面造型阶段要兼顾冲压成型的工艺性，曲面的拔模角度控制在合理范围内，避免出现冲压负角导致模具无法脱模，转角位置的圆角半径匹配钣金材料的成型极限，防止折弯或冲压过程中出现材料开裂。安装边界的尺寸公差需要严格控制，孔位的位置度公差控制在0.1mm以内，保证装配时能够顺利对位，不需要额外修配。端盖中心的凸起结构是为了避让内部的凸轮轴端固定螺母，凸起的高度刚好覆盖螺母的最大外伸尺寸，既不会因为凸起过高浪费安装空间，也不会因为凸起不足导致螺母与盖板摩擦。这类防护件在实际使用中，除了基础的防护与散热功能，还能一定程度上阻隔发动机运转产生的机械噪音向外传递，曲面的不规则造型也能打散噪音的传播路径，降低设备整体的运行噪音值。

　　在建模过程中，需要重点关注钣金展开后的料片尺寸计算，考虑材料折弯时的回弹量，预留足够的工艺修正余量，散热槽的成型需要单独做成型工序的结构校核，保证槽道成型后不会导致周边平面出现翘曲变形，影响装配后的密封性能。周圈的安装孔采用沉头设计，装配后螺栓头完全沉入孔内，不会突出盖板表面，既提升了外观的整洁度，也避免突出的螺栓头勾挂周边的管线或维护工具。整体结构的壁厚根据应用场景的振动强度选择，常规通用动力场景下采用1.2mm厚度的冷轧钢板即可满足刚度需求，若应用在振动更强的工程机械动力端，则可以适当提升壁厚至1.5mm，同时在曲面内侧增加局部的冲压加强筋，进一步提升结构的抗振性能，避免长期受振动产生疲劳开裂。
