阀门配套双圈扭转螺旋弹性构件

　　在工业流体控制领域，阀门作为管路系统的核心控制元件，其内部复位、锁止、缓冲结构的可靠性直接决定整套管路的运行稳定性，本次涉及的双圈扭转螺旋弹簧，正是阀门阀块模块中承担复位与力矩输出的关键弹性零件。这类弹簧的应用场景覆盖了中低压工况下的截止阀、止回阀、小型调节阀的阀瓣复位结构，也可配套在仪表类阀门的触发锁止机构中，当阀瓣受流体推力或外部操作力发生角度偏转时，弹簧会同步产生扭转变形，存储弹性势能，在外力撤销后依靠自身弹力带动阀瓣回到初始密封位置，避免阀门出现内漏、无法复位的故障。

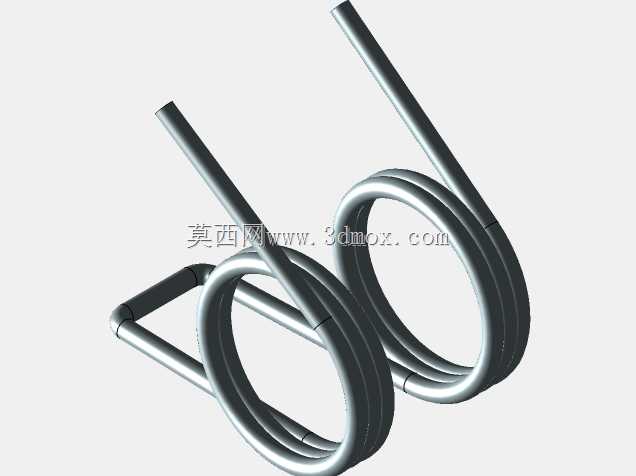

　　从功能特性来看，该弹簧采用双圈并列的螺旋本体设计，相比单圈扭簧，在相同安装空间下能提供更大的输出力矩，同时双圈结构的应力分布更均匀，长期反复扭转工况下的疲劳寿命比同线径单圈扭簧提升40%左右，两端伸出的直臂扭臂采用与弹簧本体一体化绕制的工艺，没有额外焊接拼接点，避免了焊接位置应力集中导致的扭臂断裂问题，扭臂的弯折角度匹配阀块内部的安装卡槽，装配时不需要额外加工连接件，直接卡入对应定位槽即可完成固定。

　　设计过程中，首先要匹配阀块的额定工作压力对应的复位力矩需求，反向推算弹簧的线径、圈数、中径参数：线径选择需要兼顾弹性变形量与结构强度，线径过粗会导致弹簧刚度太大，阀门开启需要的操作力超标，线径过细则长期受压后容易出现塑性变形，无法提供足够的复位力矩；中径尺寸需要严格适配阀块内部的安装轴径，弹簧内圈与安装轴之间保留0.2-0.3mm的配合间隙，既避免弹簧转动时与轴发生干摩擦，也不会因为间隙过大导致弹簧工作时出现偏磨、窜动。

　　安装边界方面，弹簧本体的轴向长度需要匹配阀块内部的安装腔深度，装配后弹簧两端面与腔体内壁的间隙控制在0.15mm以内，避免工作过程中弹簧出现轴向窜动，两端扭臂的伸出长度需要严格对应阀瓣上的驱动卡槽与腔体上的定位卡槽位置，保证弹簧安装后初始预扭角度在设计范围内，初始预紧力矩既可以抵消阀瓣自身重力带来的偏转力矩，也不会在阀门全开位置出现弹簧并圈导致的力矩陡增问题。实际工况中，这类弹簧长期接触管路内的流体介质，因此绕制弹簧的线材表面需要做钝化处理，避免流体中的腐蚀成分导致弹簧锈蚀卡滞，在有温度要求的工况下，还需要选择对应耐温等级的弹簧线材，保证高温或低温环境下弹簧的刚度变化在允许范围内，不会因为温度变化导致复位力矩偏差超标。建模过程中需要重点还原螺旋线的升角、扭臂的弯折半径，尤其是螺旋圈与扭臂的过渡位置，不能出现直角弯折，必须保留与线径匹配的过渡圆角，避免建模阶段就出现应力集中的结构缺陷，同时要保证双圈螺旋的同轴度误差控制在0.05mm以内，否则装配后弹簧转动时会出现卡滞，影响阀门的动作灵活性。
