阀门用弧形连接摇臂传动构件

项目分类:阀门 发布时间:2025-10-12 ID:1086170

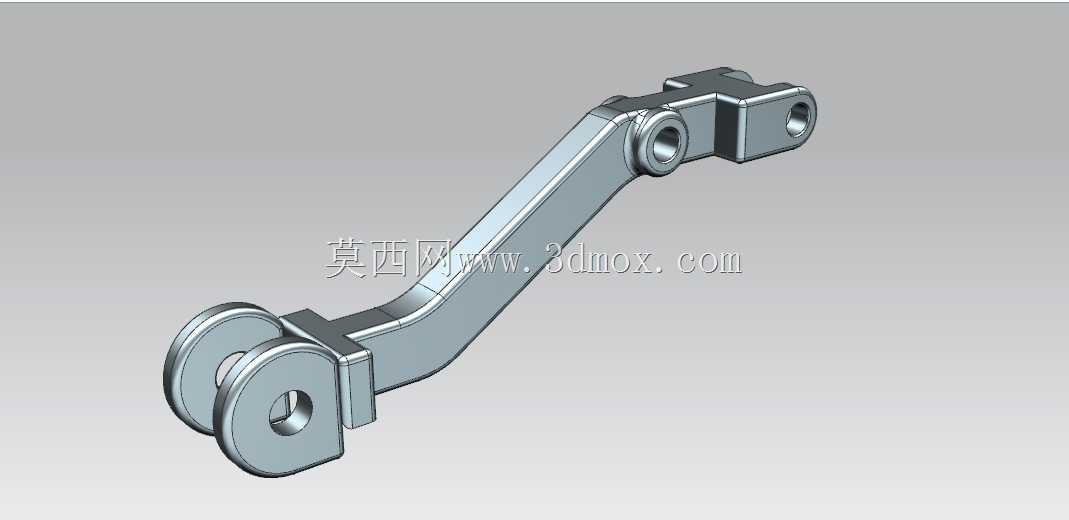

  • 阀门用弧形连接摇臂传动构件

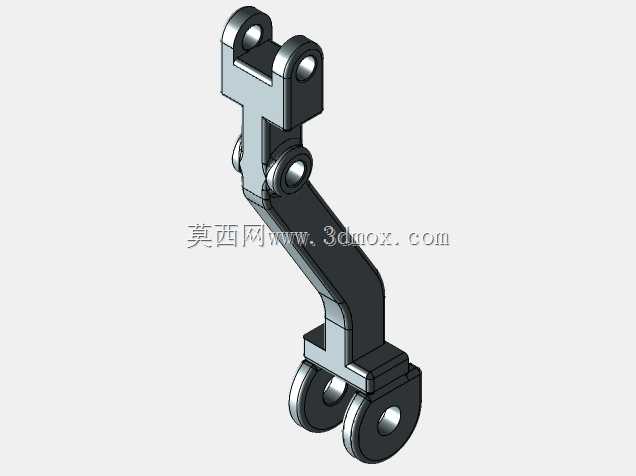

  • 阀门用弧形连接摇臂传动构件

  这款弧形摇臂构件主要应用在工业管路的截止阀、调节阀类产品的手动执行端,作为阀杆与外部操作手柄之间的力传递部件,日常工况里多处在有一定腐蚀风险的化工管路、水务输送管线的阀组区域,承担把操作端的旋转扭矩转化为阀瓣直线启闭动作的传动作用,部分带远程辅助驱动的阀组里,也会作为电磁执行器和阀杆之间的中间联动件,抵消驱动端和阀杆之间的安装同轴度误差,避免硬连接带来的阀杆卡滞、密封面偏磨问题。

  从结构设计来看,构件整体采用变截面弧形梁结构,没有采用传统直臂的设计,主要是为了避让阀组周边的管路法兰、保温层以及旁通管路的安装空间,在有限的阀组安装区域内,保证操作时的力臂长度足够,降低手动操作的启闭力矩,同时弧形的梁体走向能让应力传递路径更顺滑,不会出现直角拐角处的应力集中问题,在频繁启闭的冲击载荷下,梁体不会出现根部断裂的失效情况。构件两端的铰接孔做了差异化设计,靠近操作端的双叉耳结构是为了和操作手柄或者驱动拨叉配合,双耳的间距刚好匹配标准拨叉的厚度,安装时插入销轴后能限制横向窜动,不需要额外加装轴向定位挡圈就能保证传动时的配合间隙稳定;靠近阀杆端的单耳铰接孔做了加厚凸台处理,因为这个位置是直接和阀杆的传动槽配合,承受的交变载荷更大,加厚的凸台能提升孔壁的抗挤压强度,避免长期使用后孔位出现椭圆变形导致传动间隙过大。

  从安装边界来看,构件的整体厚度控制在适配常规通径阀门的安装空间内,两端铰接孔的中心距是按照对应阀组的启闭行程设计的,转动时的外轮廓扫掠区域不会和阀盖的螺栓、填料压盖产生干涉,安装时只需要对准两端铰接孔穿入销轴,加装开口销防脱即可完成装配,不需要额外做适配加工。设计过程中对梁体的截面做了等强度优化,从两端铰接位置到梁体中部,截面厚度随受力弯矩的变化做了渐变处理,在保证整体结构强度满足额定启闭力矩1.5倍安全系数的前提下,尽可能降低构件的整体重量,减少操作时的惯性冲击,同时也能降低材料成本。

  铰接孔的内孔表面预留了衬套安装的余量,实际使用时可以根据工况需求加装铜基自润滑衬套,在无定期润滑的工况下也能保证铰接位置的转动顺畅,不会出现锈蚀卡滞的问题。梁体的弧形过渡位置全部做了圆角处理,没有尖锐的棱角,一方面是避免安装维护时划伤操作人员,另一方面也能减少铸造或者锻造加工时的应力集中缺陷,提升构件的疲劳寿命。在阀组调试阶段,这款摇臂的弧形结构还能提供一定的形变缓冲空间,当阀门启闭到极限位置出现过载时,梁体的微小弹性形变能吸收部分冲击载荷,避免刚性冲击力直接传递到阀瓣密封面,保护密封面不被磕碰损伤,延长阀门的整体密封使用寿命。针对户外安装的阀组,构件的表面处理可以适配镀锌或者喷塑工艺,结构上没有容易积液的死角,不会出现雨水积存导致的局部腐蚀问题,适合长期在露天管线、潮湿井下等环境下使用。
