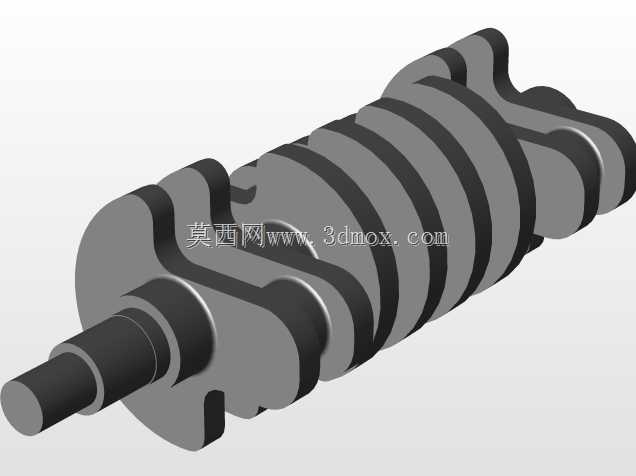

四缸内燃机用集成式多曲拐曲轴结构

　　从实际应用场景来看，这类曲轴广泛搭载在小排量乘用车、轻型商用车的汽油或柴油动力单元上，也可适配固定工况的小型发电机组、农用机械的四缸动力端，在持续高转速运转工况下，曲拐的重叠度设计直接决定了曲轴的抗弯扭疲劳强度，这款曲轴的相邻曲拐之间采用了大圆角过渡结构，避免应力集中在轴颈与曲柄臂的连接位置，从根源上降低长期交变载荷下的断裂风险。设计阶段首先要平衡的是轻量化与结构强度的矛盾，曲柄臂采用了非等厚的异形截面，在靠近主轴颈的位置做了加厚处理，在平衡块区域则通过优化轮廓去除冗余质量，既保证了整体动平衡精度达到G2.5级以上，又能有效降低曲轴自身的转动惯量，让发动机的转速响应速度更快。在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配四缸机型的曲轴，从结构布局到细节设计都完全匹配直列四缸发动机的做功顺序与动平衡要求。日常做动力总成匹配时，首先要关注的就是曲轴的安装边界，这款曲轴的主轴颈同轴度公差控制在0.02mm以内，各曲拐的相位角严格按照180°间隔排布，刚好适配直列四缸机1-3-4-2或者1-2-4-3的做功间隔，保证每一个做功行程都能平稳输出扭矩，不会出现动力衔接的卡顿。

　　很多新手建模时容易忽略润滑油道的布局，这款曲轴的主轴颈与连杆轴颈之间设计了斜向贯通的油道孔，发动机运转时，主油道的压力润滑油可以通过这些孔道直接输送到连杆轴颈的摩擦表面，在轴瓦与轴颈之间形成稳定的油膜，避免干摩擦导致的轴颈烧蚀。安装层面，曲轴的轴向定位通常设置在中间主轴颈位置，对应的止推片安装槽在建模时已经预留了标准的配合间隙，轴向窜动量控制在0.1-0.3mm的合理区间，既不会因为间隙过大导致运转时的轴向窜动冲击，也不会因为间隙过小出现热膨胀卡滞。

　　平衡块的设计是四缸曲轴的重点，每一个曲柄臂对应的平衡块都经过了精确的质心配平，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，不需要额外加装平衡轴就能满足四缸机的振动控制要求，有效降低动力总成的整体复杂度。从外形尺寸来看，这款曲轴的总长度适配主流1.5-2.0L排量直列四缸机的缸体长度，前端的皮带轮安装轴颈、油封轴颈都采用了标准的配合尺寸，后端的飞轮连接法兰预留了螺栓孔定位销孔，与飞轮、离合器总成的安装接口完全通用，不需要做额外的适配修改。在实际的维修与装配场景中，曲轴的各轴颈圆柱度公差控制在0.005mm以内，表面粗糙度达到Ra0.8以下，保证与轴瓦的配合面贴合均匀，不会出现局部载荷过大导致的异常磨损。

　　曲拐的回转半径决定了发动机的活塞行程，这款曲轴的行程参数适配常见的长行程或等行程四缸机设计，能够兼顾低转速扭矩输出与高转速的功率延伸。建模过程中，所有的过渡圆角、油道倒角、退刀槽都按照实际加工工艺做了还原，没有出现工艺无法实现的尖锐棱角，不管是做运动仿真、有限元强度分析，还是做加工工艺的编程参考，都能直接复用模型数据，不需要再做工艺性修正。很多人做曲轴建模时会把平衡块做成规则的扇形，实际上为了避让缸体内部的加强筋、连杆运动轨迹，平衡块的外轮廓是做了切边处理的，这款模型就还原了这个细节，在曲轴运转到上下止点位置时，平衡块不会与缸体、连杆大头发生运动干涉，保证运转的安全性。
