直列四缸内燃机曲柄连杆机构结构模型

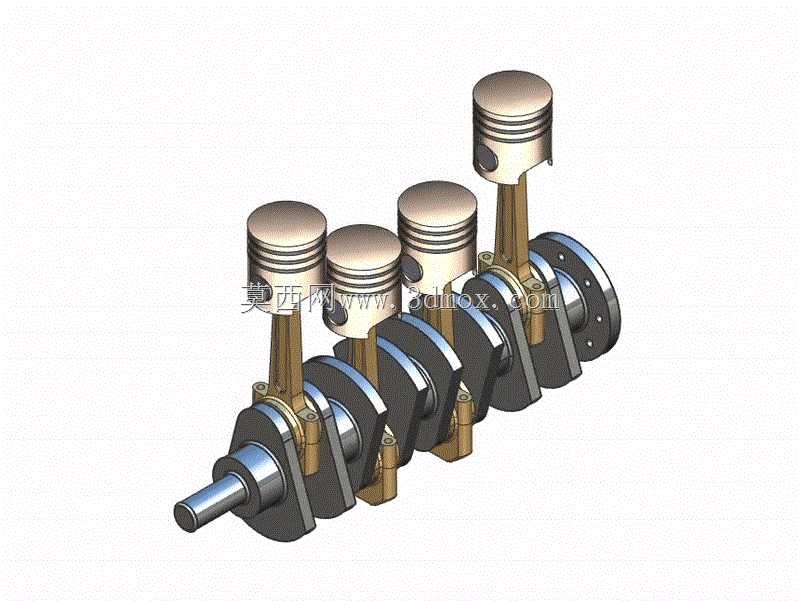

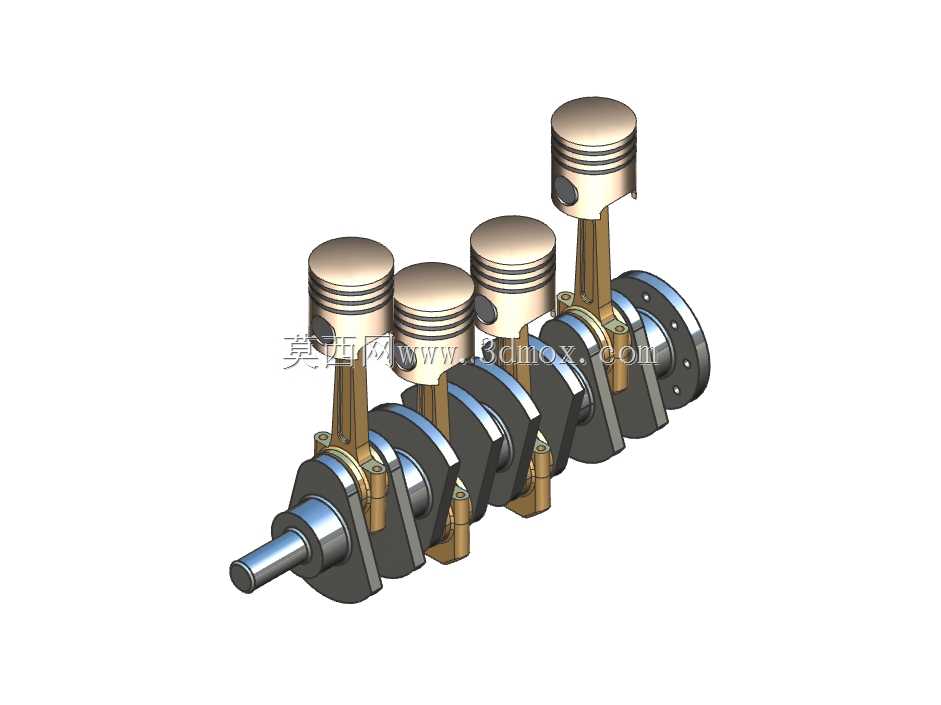

在乘用车、中小排量摩托车以及通用小型动力设备的动力配套场景中，直列四缸结构的内燃机始终是应用占比最高的构型之一，这套三维结构完整还原了直列四缸发动机核心的曲柄连杆运动副，没有冗余的外围附件遮挡，能让结构设计从业者清晰观察动力转换环节的零件配合逻辑。从实际动力输出的逻辑来看，这套结构承担着把活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心作用，四个活塞沿曲轴轴向等距排布，相邻气缸的曲柄销错开180度相位，保证四个气缸的做功行程均匀间隔分布，让动力输出的平顺性远优于单缸、双缸构型，同时直列布局的结构紧凑度更高，整机宽度尺寸更小，适配前置前驱乘用车的横向安装舱位边界，也能满足跨骑式摩托车对车架安装宽度的限制要求。

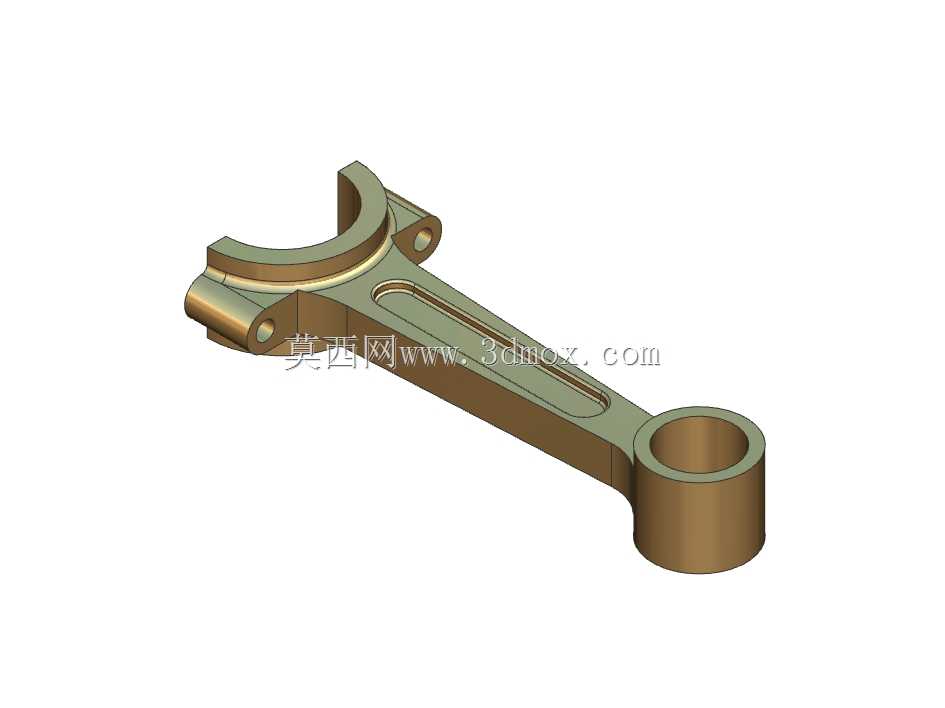

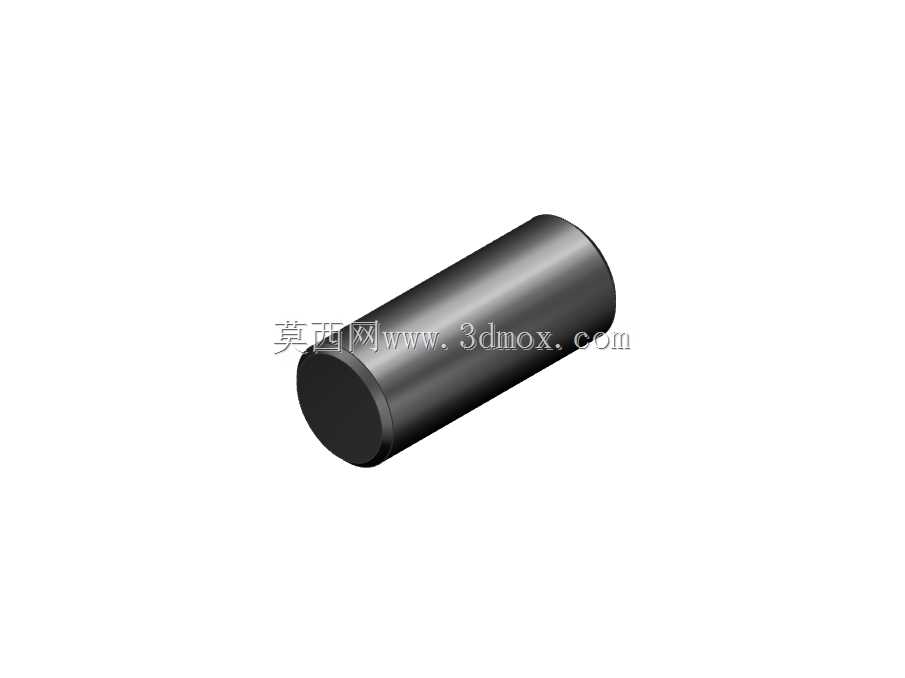

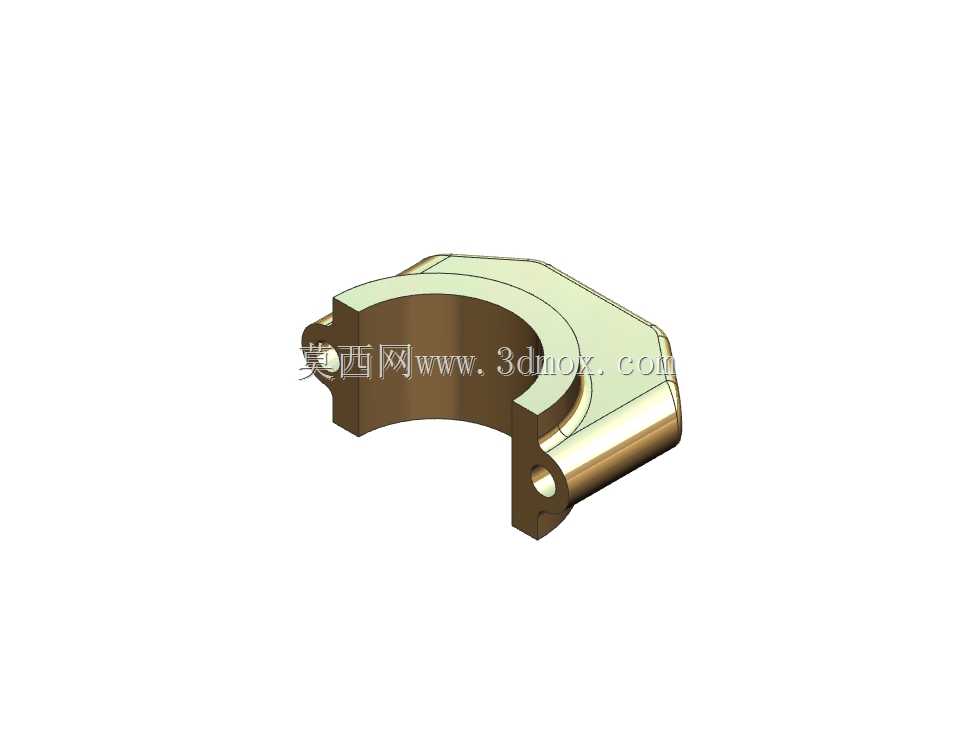

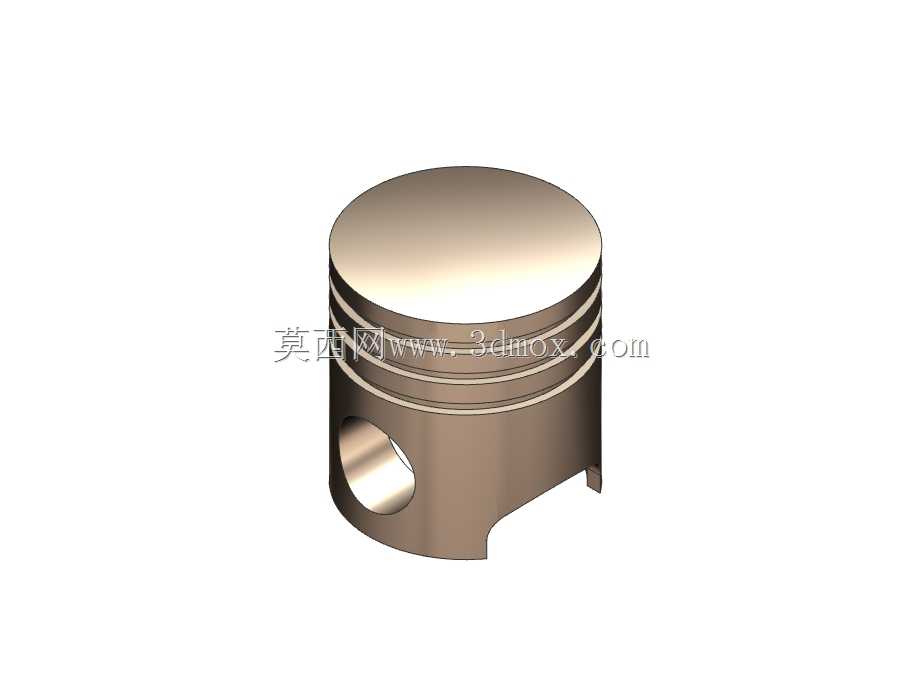

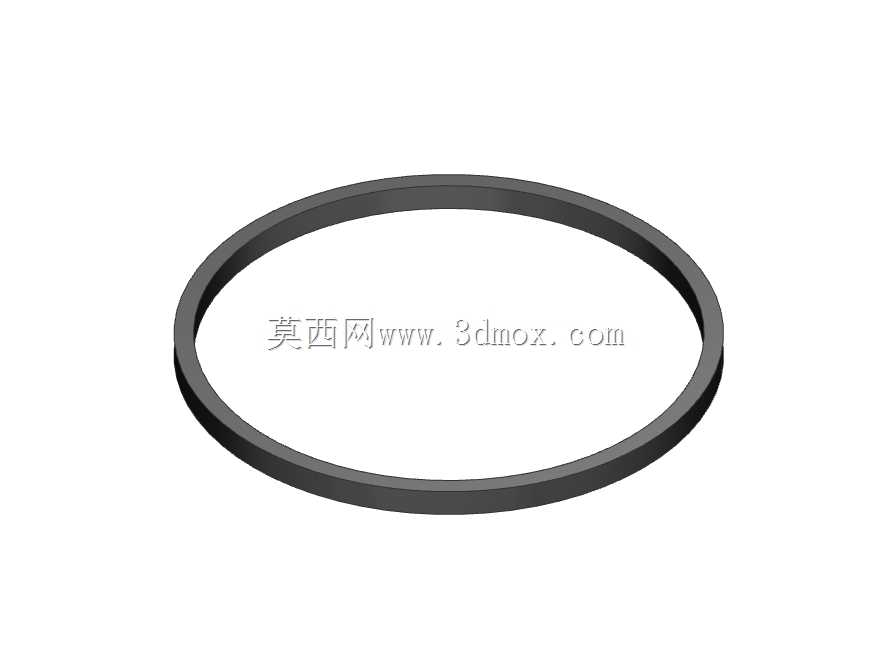

建模过程中优先还原了各运动部件的配合间隙逻辑，活塞裙部与气缸壁的配合面、活塞销与连杆小头衬套的铰接位、连杆大头轴瓦与曲柄销的旋转副、曲轴主轴颈与缸体主轴承座的支撑位都按照实际装配关系做了结构避让，没有出现运动干涉的问题。活塞顶部的燃烧室凹坑、活塞环槽的分层结构都做了等比例还原，三道环槽分别对应气环与油环的安装位置，能直观看到密封环节的结构设计思路；连杆采用了工字形截面的杆身结构，在保证往复运动刚度的前提下尽可能降低了自身重量，减少高转速下的往复惯性力，连杆大头的剖分结构、连杆螺栓的安装位都清晰呈现，符合实际量产机型的装配工艺要求。

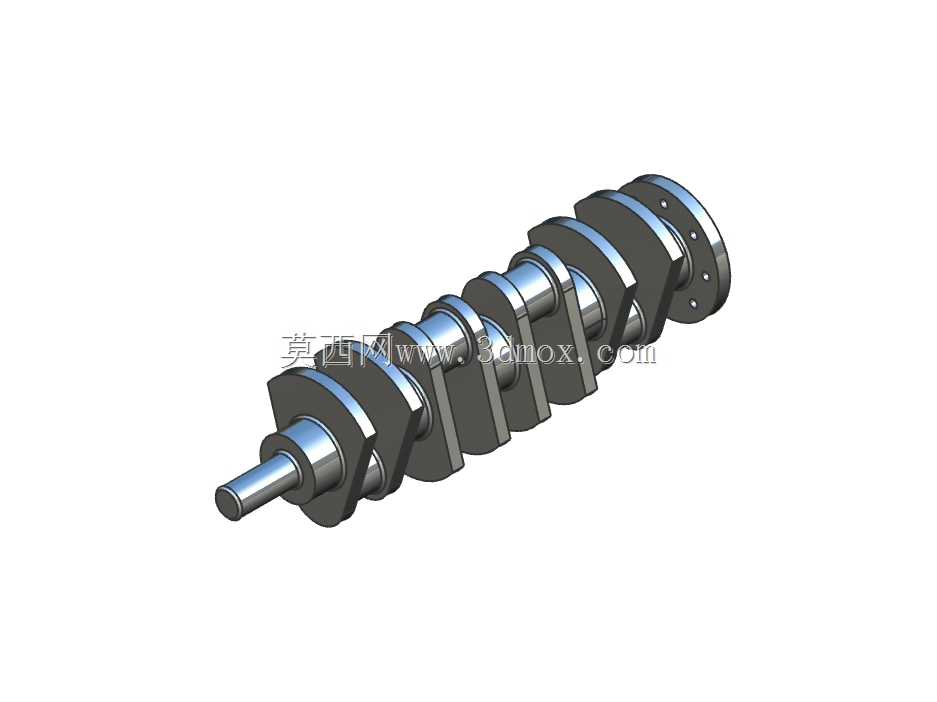

曲轴部分采用了全支撑结构设计，每个曲柄销两侧都设置有主轴颈支撑，四个平衡块分别对应四个曲柄的偏心位置，平衡块的配重轮廓经过优化，能抵消大部分活塞连杆组件往复运动产生的一阶、二阶惯性力，降低整机运行时的振动水平。从安装边界来看，这套曲柄连杆机构的轴向总长度适配常规1.0L-1.8L排量直列四缸机型的缸体尺寸，曲轴前端的动力输出轴颈预留了带轮、正时齿轮的安装位，后端预留了飞轮连接的法兰结构，能直接对接外围配气机构、冷却系统、润滑系统的安装接口。

在做相关动力设备的选型匹配时，这套模型可以直观呈现四缸发动机的动力输出原理，帮助设计人员快速理解各部件的运动时序：进气行程中对应气缸的活塞下行，混合气被吸入气缸；压缩行程活塞上行压缩可燃混合气；火花塞点火后燃气爆发推动活塞下行，通过连杆带动曲轴旋转输出扭矩；排气行程活塞上行将燃烧后的废气排出气缸，四个气缸按照固定的做功顺序交替工作，让曲轴获得持续稳定的旋转动力。不同于带完整缸盖、配气机构、进排气系统的整机模型，这套核心运动组件的模型去掉了外围覆盖件，能让学习者清晰看到每个零件的运动轨迹，尤其是不同转速下活塞的往复运动、连杆的摆动角度、曲轴的旋转动作之间的配合关系，对于理解内燃机的核心工作原理、开展曲柄连杆机构的轻量化设计、平衡优化都有实际的参考价值。建模时各零件的装配基准都统一以曲轴主轴颈的轴线为核心基准，活塞的中心线垂直于曲轴轴线，保证装配时的同轴度、垂直度要求符合机械设计的公差规范，避免出现偏磨、卡滞等实际运行中可能出现的故障问题。
