直列四缸发动机曲柄连杆机构装配结构

项目分类:发动机 发布时间:2025-10-12 ID:1086181
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构

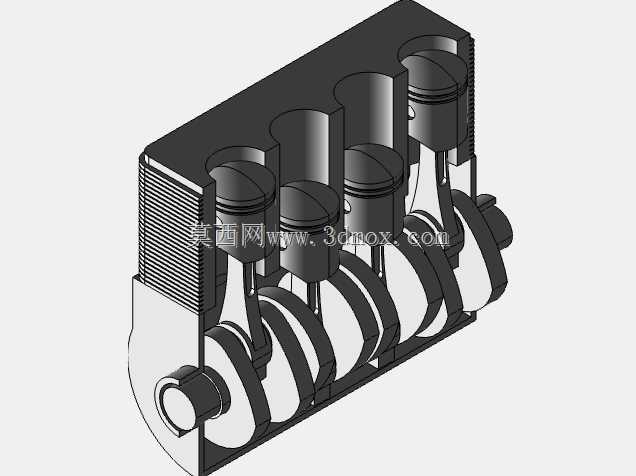

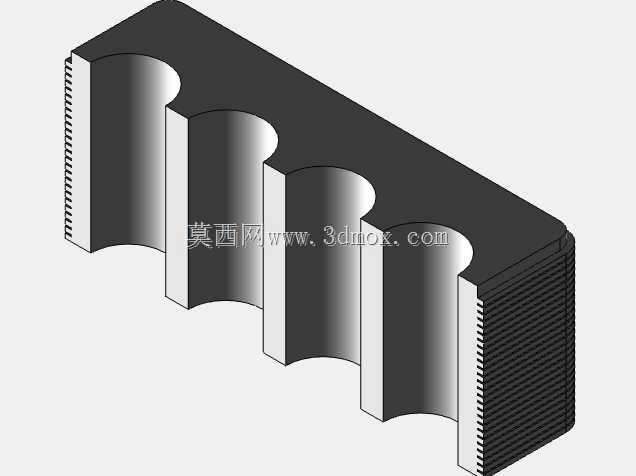

  这套直列四缸动力核心装配结构,覆盖了内燃机往复式动力转换的全部核心运动构件,从实际工程落地的角度看,这类装配结构的建模精度直接影响后续动力仿真、干涉校验、工装夹具设计的全流程效率。在实际工业场景中,这类结构不仅应用于常规乘用车辆的动力单元,也广泛适配小型工程机械、农用动力设备、固定式发电机组的动力核心设计环节,是把燃料燃烧产生的热能转化为旋转机械能的核心载体。从功能特性上看,整套结构的运动逻辑完全遵循四冲程内燃机的工作循环,四个活塞沿气缸轴线做等相位差的往复直线运动,通过连杆将活塞承受的燃气爆发压力传递给曲轴,最终把直线运动转化为曲轴的旋转扭矩输出,整套运动副的配合间隙直接决定了动力输出的平顺性、机械效率与运行寿命。设计过程中首先要敲定的是气缸中心距参数,这个尺寸是整个动力单元的核心安装边界,它不仅决定了缸体的整体长度,也约束了曲轴的曲柄销布置间距、连杆大头的侧向摆动空间,甚至会影响后续进排气歧管、冷却水道的排布走向;建模时需要反复校验活塞在上止点、下止点两个极限位置时,活塞顶面与气缸盖底面的余隙高度,这个数值既不能过大导致压缩比不足、燃烧效率下降,也不能过小引发活塞撞气门、撞缸盖的致命故障。

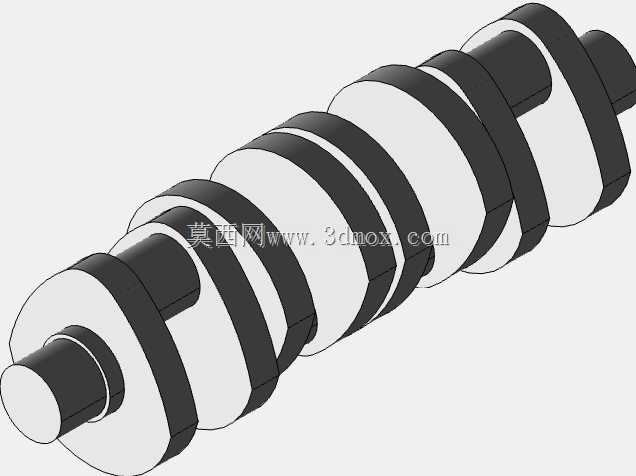

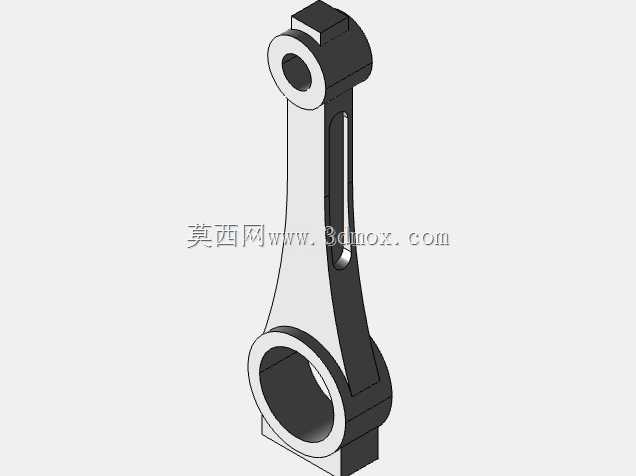

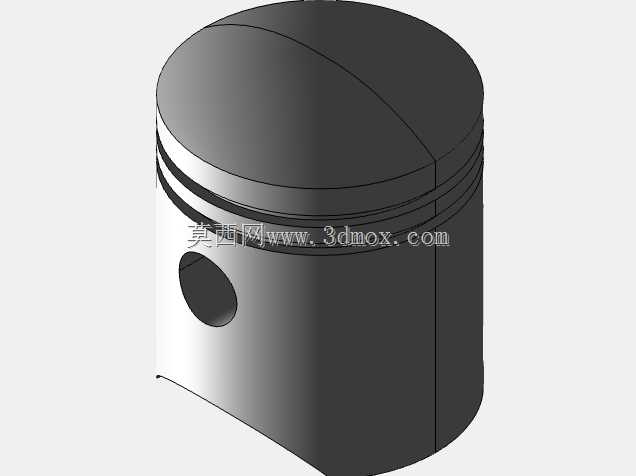

  曲轴的平衡块设计是整个结构的重点,四缸机的二阶往复惯性力无法通过曲轴自身平衡结构完全抵消,建模时需要逐段计算每个曲柄的旋转质量、活塞连杆组的往复质量,匹配对应重量的平衡块,尽可能降低运行过程中的整机振动;连杆的建模需要兼顾大小头的孔位同轴度、杆身的截面抗弯模量,既要保证足够的结构强度承受燃气爆发的冲击载荷,也要尽可能降低往复运动质量,减少惯性力带来的额外负载。活塞部分的结构需要预留活塞环的安装槽位,建模时要考虑活塞工作状态下的热膨胀量,提前设置好活塞裙部的型线参数,避免热机状态下活塞在气缸内出现卡滞;活塞销的配合间隙需要根据润滑方式做对应设置,保证浮动式活塞销在工作温度下能自由转动,实现均匀磨损。

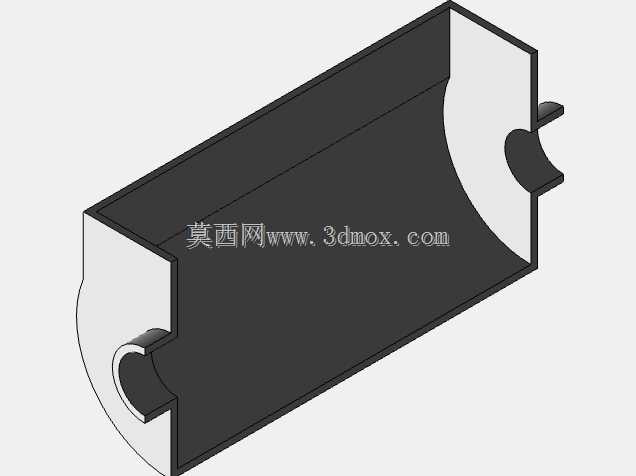

  从安装边界来看,整套结构的轴向定位依靠曲轴两端的主轴承盖实现,径向定位依托缸体上的主轴承座孔完成,装配时需要严格控制各段主轴承的同轴度误差,否则会出现曲轴运转卡滞、轴瓦偏磨的问题;连杆大头的剖分面定位结构需要在建模时就做好对应配合特征,保证装配后连杆大头孔的圆度符合公差要求。很多刚接触动力结构设计的工程师容易忽略运动干涉校验,比如在曲轴转动到特定角度时,连杆大头是否会和气缸体下部的曲轴箱壁发生碰擦,活塞在下止点位置时活塞裙部是否会超出气缸套的下端面,这些细节如果在建模阶段没有排查到位,后续加工出样件后会直接导致整套结构无法正常运转。

  这套装配结构的建模过程中,所有运动副都按照实际工程中的配合关系做了约束,活塞与气缸壁为滑动配合,连杆小头与活塞销为转动配合,连杆大头与曲柄销为转动配合,曲轴主轴颈与主轴承座为转动配合,完全可以直接导入动力学仿真软件做运动学、动力学分析,计算不同转速下的活塞加速度、连杆受力、曲轴输出扭矩波动等核心参数,为后续的零部件强度校核、润滑系统设计提供准确的三维数据支撑。在实际的产品开发流程中,这类核心装配模型也是后续做整机轻量化设计的基础,工程师可以在模型基础上对缸体壁厚、曲轴减重孔、连杆杆身截面做拓扑优化,在保证结构强度满足设计要求的前提下,尽可能降低整机重量,提升动力重量比。
