航模动力用外转子无刷电机结构设计

在航模动力系统、小型工业旋转驱动、消费级便携动力设备的选型场景中，外转子无刷电机的结构合理性直接决定整套动力链路的输出效率与运行寿命。这款外转子无刷电机采用定子内置、转子外壳旋转的经典布局，区别于传统有刷电机的碳刷换向结构，通过电子换向实现扭矩输出，从根源上消除了电刷与换向器滑动接触带来的摩擦损耗、接触电火花以及碳粉堆积问题，在高转速运行工况下的能量转换效率普遍能达到80%以上，远高于同功率等级的有刷电机。

从实际使用场景来看，这类电机最常应用在多旋翼航模、固定翼航模的动力输出端，也可适配小型云台驱动、桌面级精密旋转工作台、便携电动工具的动力单元，不同KV值的选型对应不同的桨叶匹配逻辑，高KV版本适配小直径高速桨，低KV版本适配大直径大拉力桨，设计阶段就需要提前匹配负载端的转动惯量，避免启动阶段电流过载烧毁绕组。

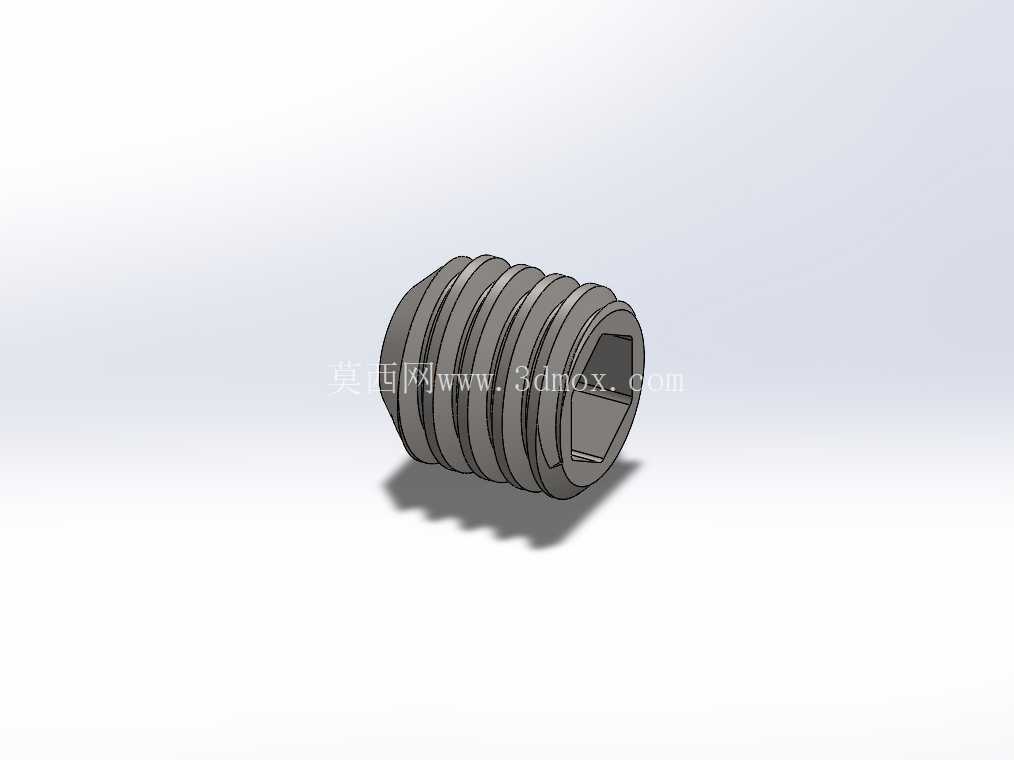

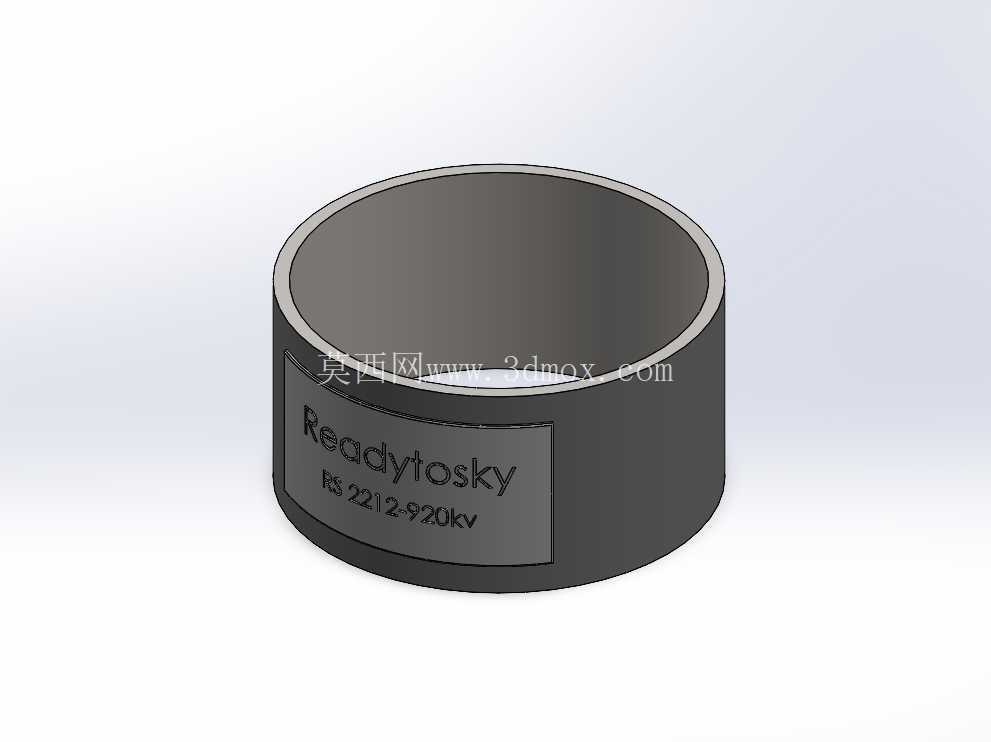

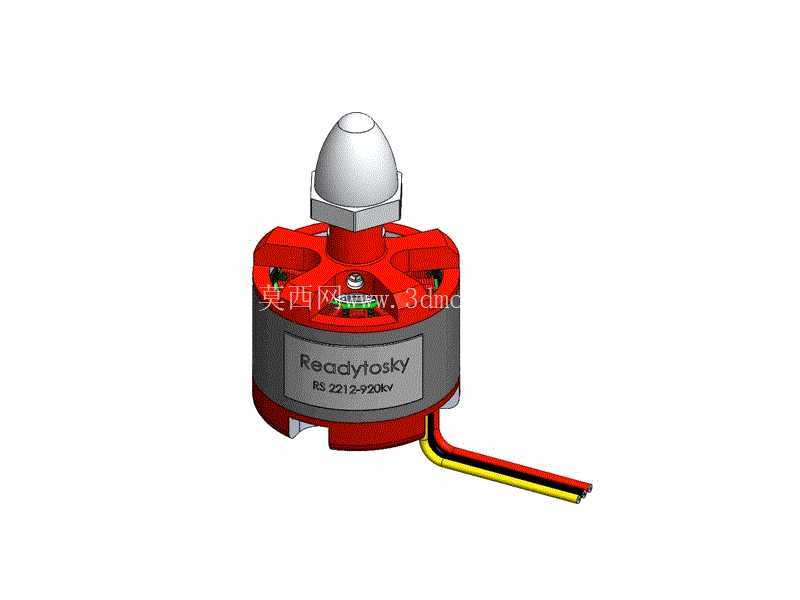

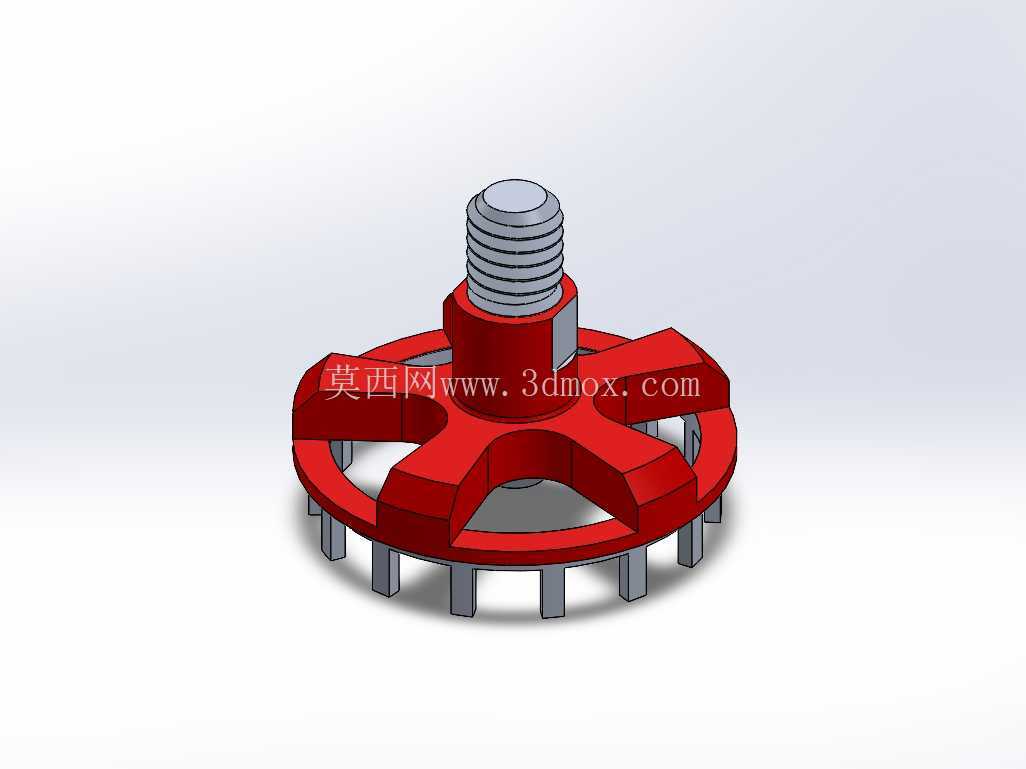

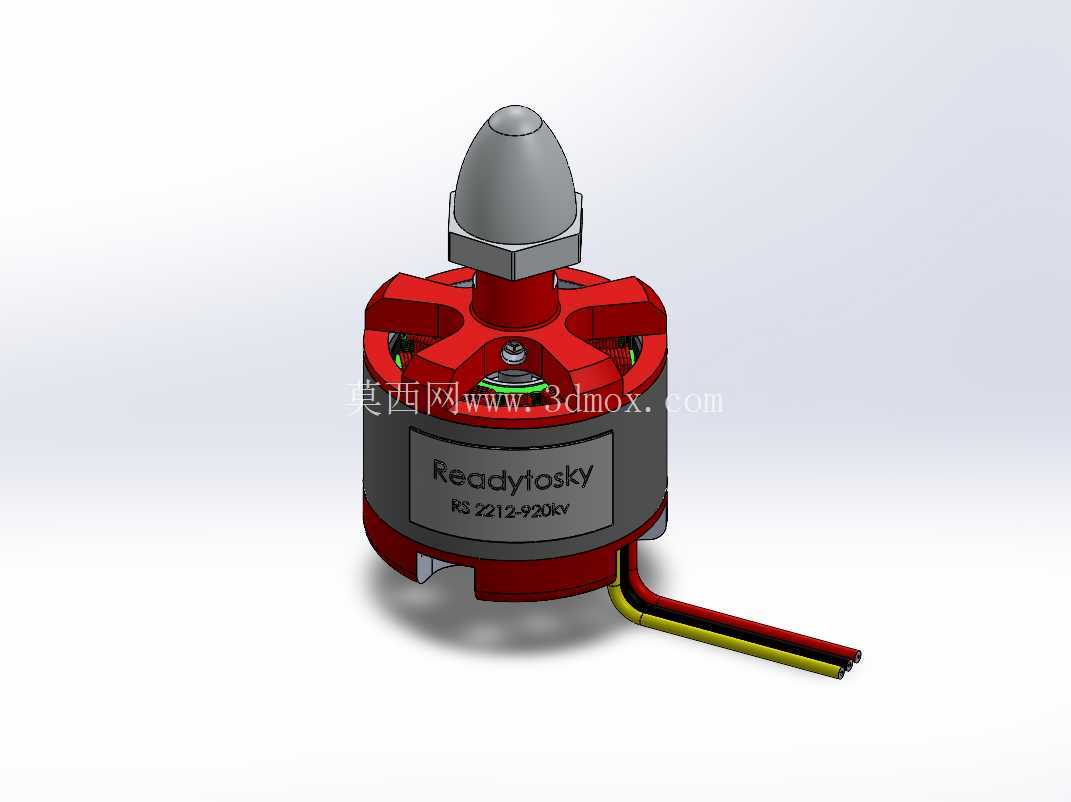

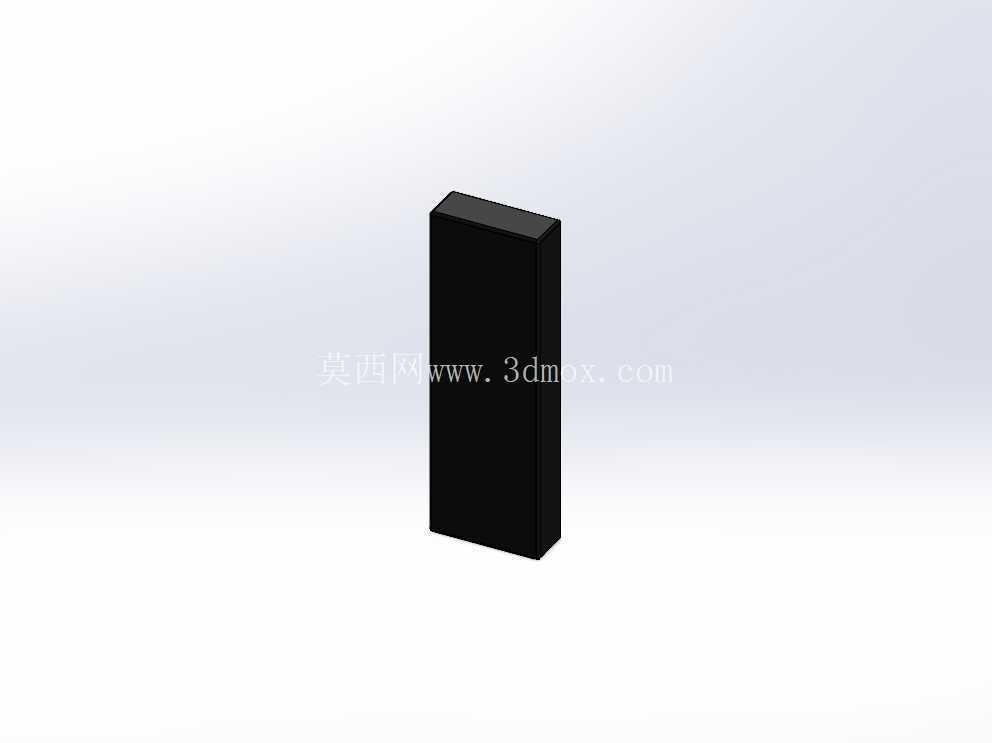

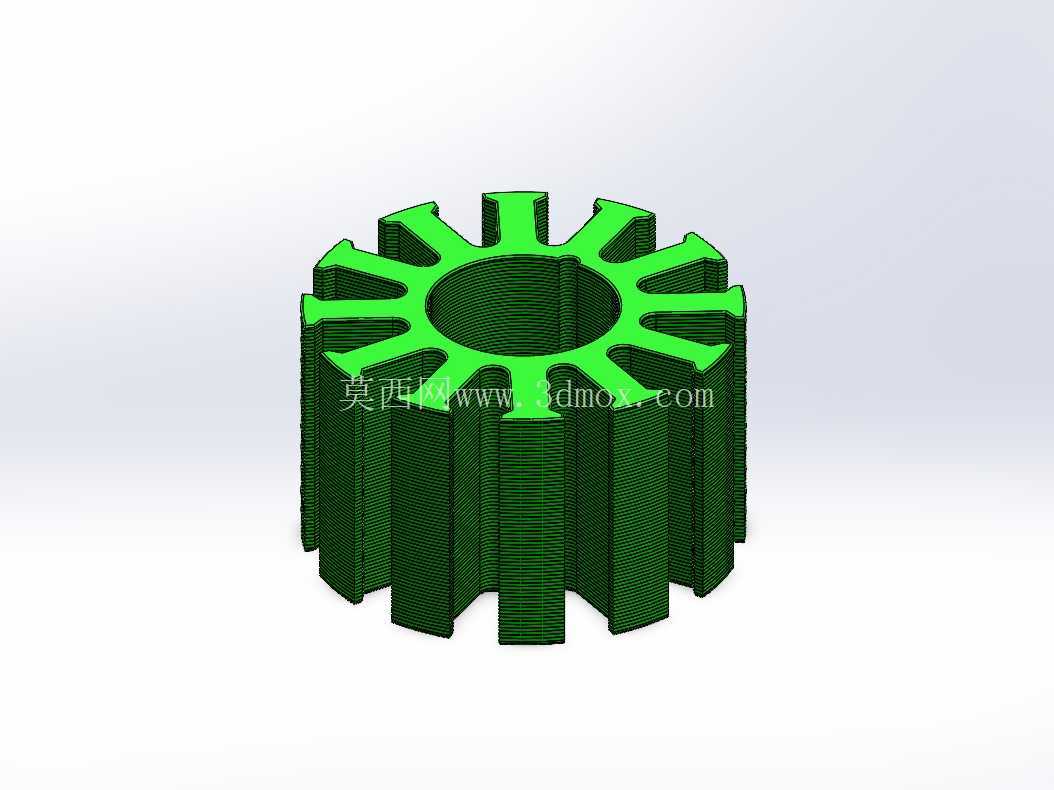

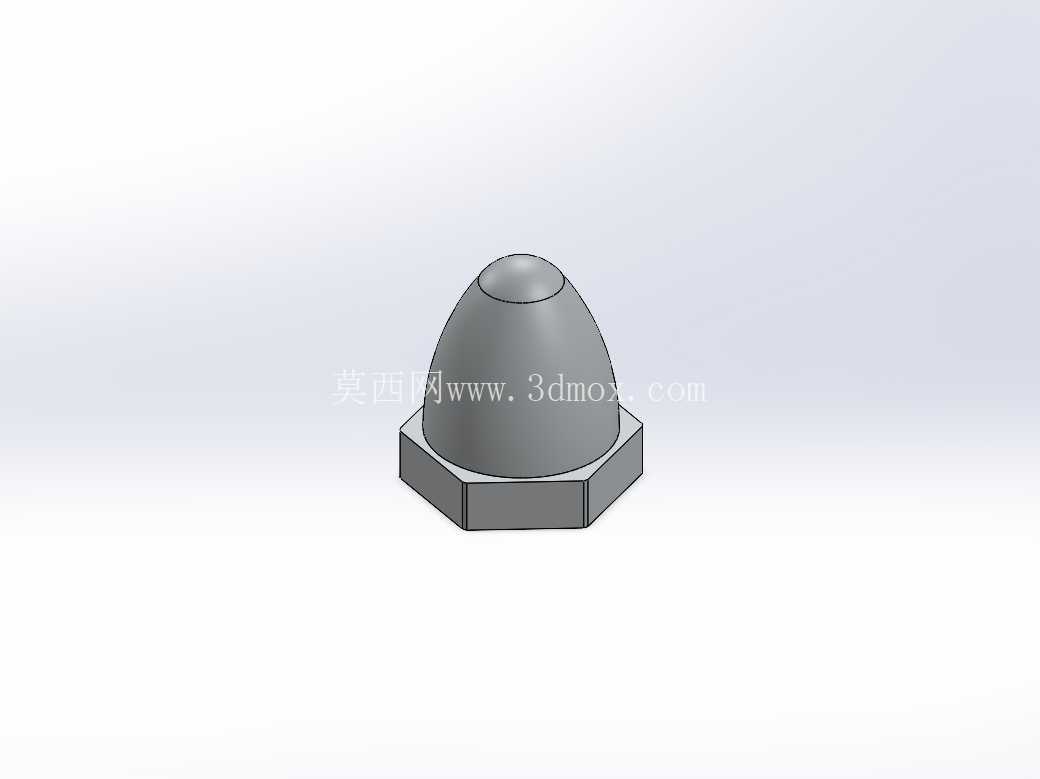

结构设计层面，这款电机的定子铁芯采用多槽绕线结构，绕组排布为分布式整距绕线，能够有效降低齿槽转矩，让转子转动过程更平顺，低速运行时不会出现明显的卡顿感；转子外壳采用高强度导磁钢材一体冲压成型，内壁粘贴径向充磁的永磁体，磁钢排布为N/S极交替的多极结构，能够在定子绕组通电产生的旋转磁场作用下，带动外壳同步旋转输出扭矩。电机顶部设计有一体式桨座安装结构，带锁紧螺母的输出轴直接与转子外壳刚性连接，桨叶安装后无需额外的传动转接件，直接将旋转扭矩传递到桨叶，减少了传动环节的能量损耗，同时轴端的子弹头外形整流罩能够降低桨叶根部的空气阻力，优化高速旋转时的气动表现。

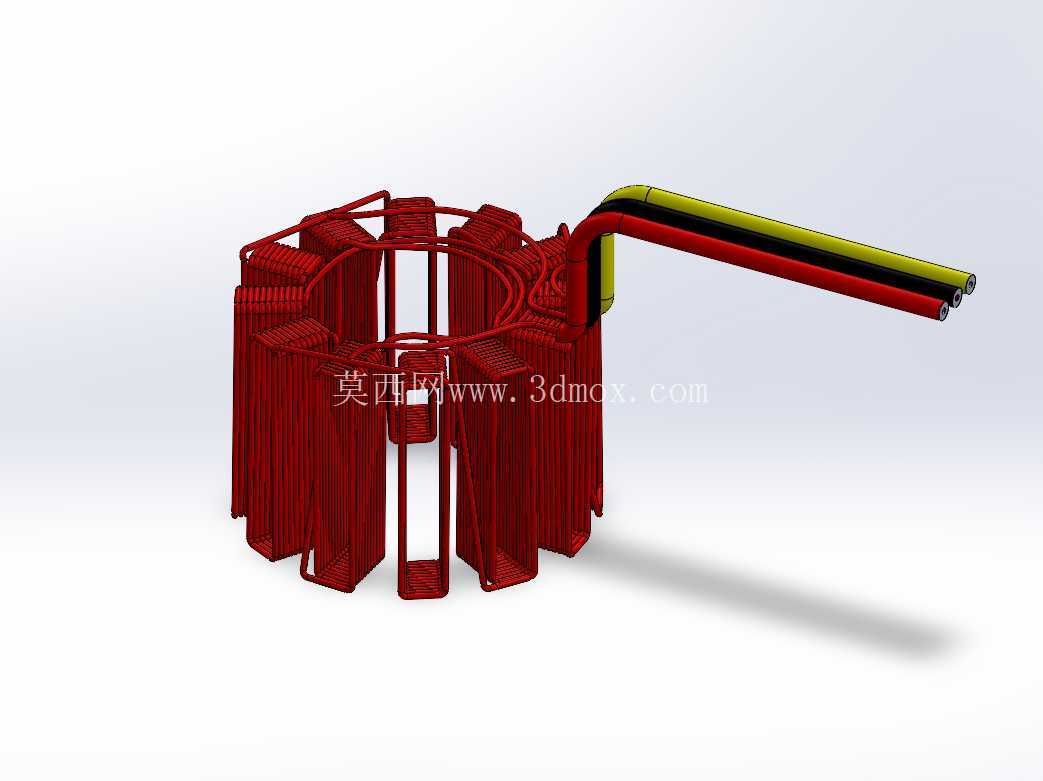

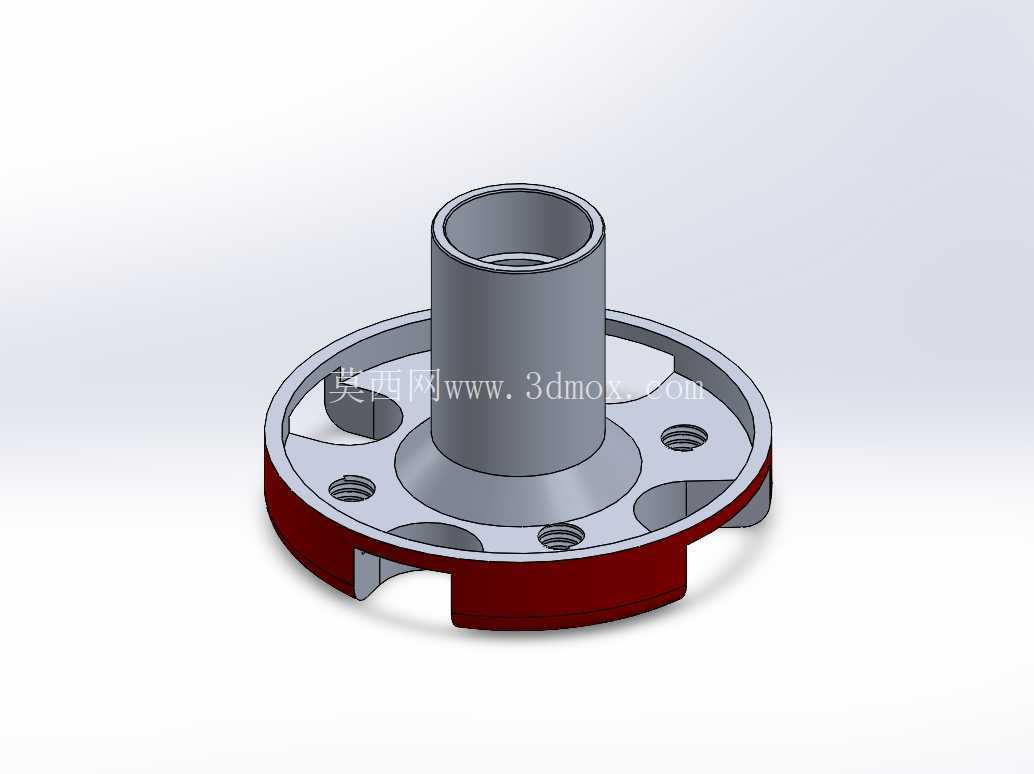

出线端采用三根耐高温硅胶线作为三相绕组的引出线，线芯为多股镀锡铜丝绞合结构，外皮耐温等级达到200℃，能够承受大电流通过时的线芯发热，同时硅胶材质的耐弯折特性可以适配航模飞行过程中的振动工况，避免引线根部因反复弯折出现断芯故障。电机底座设计有四个均布的安装孔，孔位间距符合航模动力安装的通用标准，安装时可以通过M3螺丝直接固定在机臂或者设备安装座上，安装端面的平面度公差控制在0.05mm以内，能够保证电机安装后转子旋转的同轴度，减少高速旋转时的振动量。

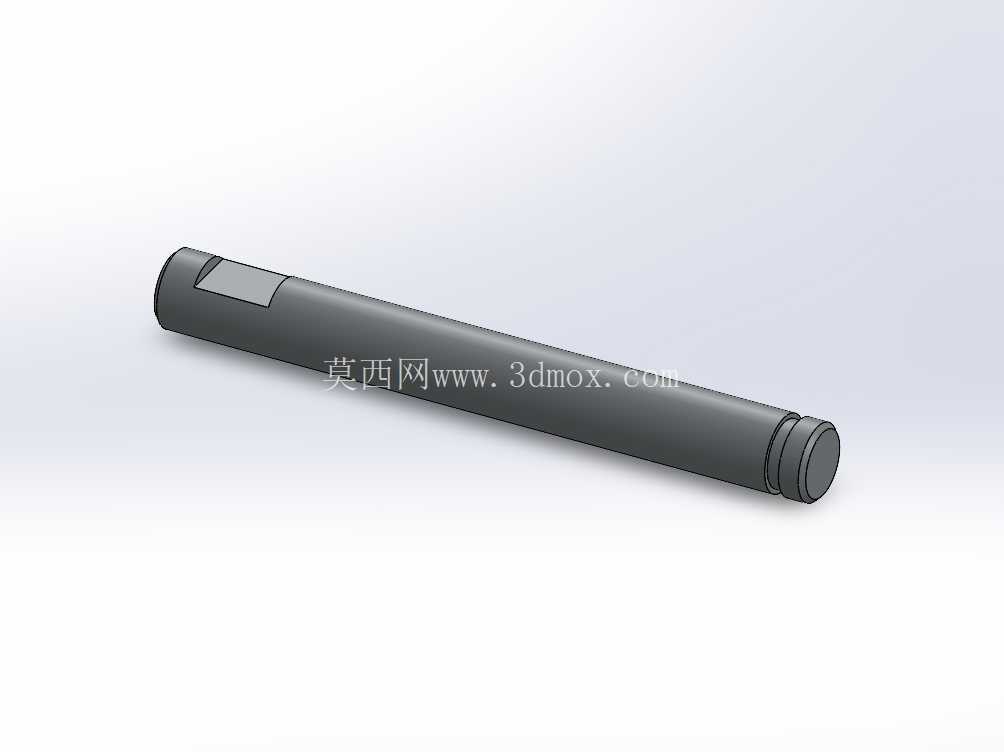

从安装边界尺寸来看，这款电机的定子直径为22mm，转子外壳总高度为12mm，属于典型的22系列航模无刷电机尺寸范畴，安装孔位中心距为16mm，输出轴直径为3mm，适配的桨叶孔径为5mm，整体重量控制在28g左右，在同尺寸等级的电机中属于轻量化设计，能够有效降低航模的整机起飞重量，提升续航时间。设计过程中对转子的动平衡做了针对性优化，转子外壳与磁钢粘贴完成后会做整体动平衡校正，剩余不平衡量控制在0.1g·mm以内，在每分钟上万转的高转速运行工况下，不会出现明显的振动传导到机架上，能够提升飞控系统的姿态控制稳定性。

在散热设计上，转子外壳的侧面开有多个通风缺口，当转子高速旋转时，能够带动外部空气从缺口处流过定子绕组表面，带走绕组通电产生的热量，避免长时间大负载运行时绕组温度过高导致漆包线绝缘层失效，这种自通风结构不需要额外加装散热风扇，在简化结构的同时也降低了电机的整体重量。轴承部分采用两颗高精度深沟球轴承分别支撑输出轴的上下两端，轴承的径向游隙控制在C2组别，能够在高转速下保持较低的运行噪音与较长的使用寿命，避免轴承间隙过大导致的转子扫膛问题。

从功能特性来看，这款电机的扭矩输出特性偏向外转子电机的典型表现，低转速下就能输出较大的扭矩，不需要搭配减速齿轮组就可以直接驱动桨叶输出足够的拉力，减少了减速结构带来的重量增加与传动损耗，同时没有电刷磨损的问题，正常使用情况下的运行寿命可以达到数千小时，维护成本极低，只需要定期检查轴承润滑情况与紧固件是否松动即可，不需要像有刷电机那样定期更换碳刷、清理换向器表面的碳粉。在工业小型旋转设备的应用场景中，这种结构的无刷电机也可以通过调整绕组参数与磁钢牌号，适配不同的电压等级与转速需求，比如降低KV值后可以作为小型传送带的驱动电机，或者作为3D打印机挤出机构的送料动力，结构通用性较强。
