钣金结构金属卡接式锁紧固定件

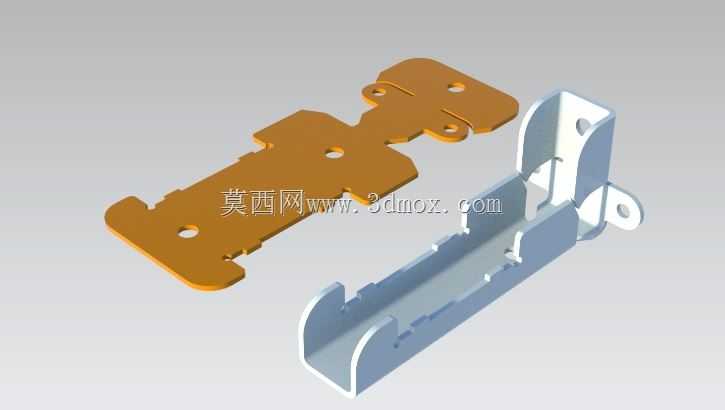

　　这套钣金结构的金属固定件，主要应用在工业阀块组件的内部模块锁紧场景，日常在仪器仪表类的流体控制设备、小型气路集成阀岛的装配环节中，承担相邻功能模块的位置锁定与相对位移限制作用，避免设备运行过程中因振动、气流冲击导致模块错位，引发气路密封失效、信号传输中断等故障。从结构设计来看，整套固定件分为两个配合部件，棕色的平板冲压件作为锁紧压片，采用折弯收边的工艺处理，边缘做了圆弧过渡避免装配时割伤操作人员，压片上预留的三个安装孔位，分别对应阀块基座上的定位柱与锁紧螺钉位置，两端的带孔凸耳是卡接配合的关键结构，装配时可以先通过凸耳与基座上的卡槽完成预定位，不需要全程手扶对准螺钉孔，能有效提升产线装配的效率。

　　银灰色的槽型支撑件采用一体折弯成型，槽体内壁预留的多级卡位台阶，可以适配不同厚度的功能模块插入，侧壁上的翻边卡扣结构，在压片扣合后能形成反向的锁紧力，不需要额外增加弹垫等防松零件，就能保证在持续振动工况下不会松脱。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角都预留了适配板材厚度的折弯半径，避免冲压过程中出现板材开裂的问题，所有孔位都采用了冲孔工艺，没有复杂的机加工工序，适合批量冲压生产，能有效控制零件的加工成本。

　　安装边界方面，槽型支撑件的槽内宽度与配套的功能模块外形尺寸采用间隙配合，单边预留0.1mm的装配公差，既不会因为间隙过大导致模块晃动，也不会因为间隙过小造成装配卡滞，压片扣合后的总高度与阀块内部的安装腔深度完全匹配，不会出现突出腔体外干涉上盖装配的问题。实际使用时，先将槽型支撑件通过侧壁的安装耳固定在阀块基座的预设位置，再将需要固定的功能模块顺着槽体的导向结构推入到位，最后将锁紧压片两端的凸耳卡入支撑件对应的卡扣位置，拧紧中间的固定螺钉即可完成装配，拆卸时只需要松开螺钉，拨开两侧的卡扣就能取下压片，抽出模块，日常维护更换模块不需要完全拆解整个阀块，能大幅缩短设备的维护停机时间。

　　零件的板材选用常规的冷轧钢板，表面根据使用场景可以做镀锌或者喷塑处理，具备基础的防锈能力，适合在常规的工业车间环境下长期使用，结构上没有易损的薄壁脆弱结构，多次拆装也不会出现塑性变形导致锁紧失效的问题。在设计校核阶段，针对卡接结构的锁紧力做了反复验证，确保在设备额定的振动频率与加速度工况下，卡接结构不会出现自行脱开的情况，同时压片对模块的压紧力控制在合理范围内，不会因为压力过大压坏模块表面的密封件或者电路板结构。
