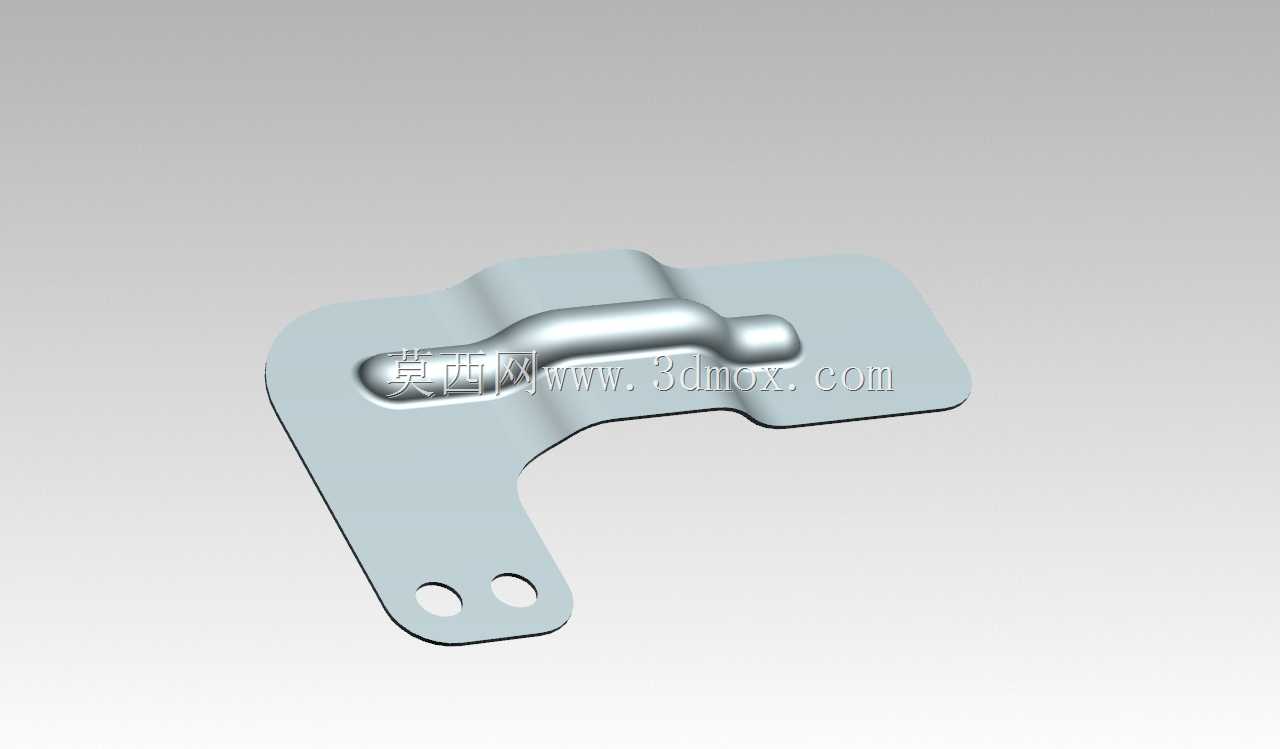

这款L型钣金支架在工业管路配套、小型阀组安装场景中应用十分广泛,日常在仪表类阀门的侧边固定、气动管路辅件的承托定位环节都能见到这类构件的身影,它不需要承担大吨位的重载负荷,核心作用是给阀块类小型零部件提供稳定的安装基准,同时抵消设备运行时产生的小幅振动,避免管路接口因为长期微动出现密封渗漏的问题。从结构设计来看,构件整体采用等厚钣金板材冲压成型,主体做了L型弯折处理,其中水平延伸的翼板上设置了两个同轴的圆形安装孔,这两个孔的孔位公差控制在±0.1mm范围内,安装时可以配合M4或者M5规格的标准紧固件,直接将支架锁定在设备基座或者安装面板上,孔边做了小尺寸的倒角处理,既可以避免安装时螺丝刮擦螺纹,也能消除冲压裁切产生的毛刺锐边,防止装配人员划伤。

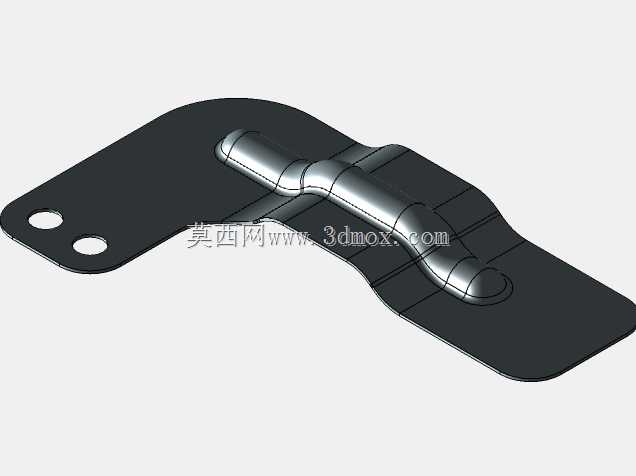

弯折后的竖直翼板没有设置额外安装孔,主要作用是给被固定的阀块提供侧向的支撑面,抵消阀件外接管路带来的侧向拉扯力。在支架的中部区域,设计了一道沿长度方向延伸的凸起加强筋,这道筋的截面采用圆弧过渡的隆起结构,没有尖锐的折角,一方面是为了避免钣金冲压时应力集中导致板材开裂,另一方面可以在不增加板材厚度的前提下,大幅提升整个构件的抗弯折刚度——如果没有这道加强筋,采用同等厚度板材制作的L型支架,在承受超过5N的侧向力时就会出现明显的形变,长期使用后弯折角度会发生偏移,导致被固定的阀件对位失准,而增加这道加强筋后,构件的抗形变能力可以提升60%以上,完全满足小型阀组的安装强度要求。
设计过程中需要重点控制几个边界尺寸:首先是弯折处的内R角,这个数值必须和所选板材的厚度匹配,一般取板材厚度的0.5-1倍,如果R角过小,冲压弯折时板材外侧会因为拉伸过度出现裂纹,R角过大则会导致弯折后回弹量难以控制,支架的最终成型角度出现偏差;其次是两个安装孔的中心距,这个尺寸需要和配套安装基座的预留孔位完全匹配,设计时要预留合理的装配公差,避免出现孔位错位无法安装的问题;另外加强筋的隆起高度不能过高,否则会导致支架和被固定阀块的接触面出现间隙,无法保证安装面的贴合度,一般隆起高度控制在板材厚度的1.5-2倍即可,既能满足刚度提升的需求,也不会影响安装平面的平面度要求。从实际使用的角度出发,这类钣金支架的板材一般选用冷轧钢板,表面做镀锌或者喷塑处理,应对常规车间环境下的防锈需求,如果是在有腐蚀性介质的化工场景使用,也可以更换为304不锈钢板材制作,不需要调整整体的结构尺寸,只需要根据不锈钢的材料特性微调冲压间隙和回弹补偿参数即可。在装配逻辑上,支架先通过两个安装孔固定在基础面上,再将阀块类零件通过螺栓或者卡扣固定在支架的支撑平面上,安装时需要注意紧固件的锁紧扭矩不能过大,否则会导致支架的安装孔周边出现凹陷变形,反而降低连接的可靠性,一般M4规格的紧固件锁紧扭矩控制在2.5-3N·m就足够满足连接强度要求。
这类构件虽然结构简单,但是在阀组集成安装的场景中是不可或缺的辅件,它可以将零散的阀件规整固定在指定位置,让整个管路布局更加整齐,也方便后期的设备维护和零部件更换,避免阀件悬空固定在管路末端,长期受重力和振动影响出现管路断裂的问题。设计这类钣金件的时候,不能只关注外观造型,要结合实际的安装空间、受力情况、装配工艺来调整细节,比如加强筋的走向要和主要受力方向垂直,才能最大化发挥加强作用,安装孔的位置要距离弯折边留出足够的扳手操作空间,否则装配时紧固件无法顺利锁紧,这些细节都是在实际工程应用中不断总结积累的经验,也是这类小型钣金构件能够稳定发挥作用的核心设计要点。
