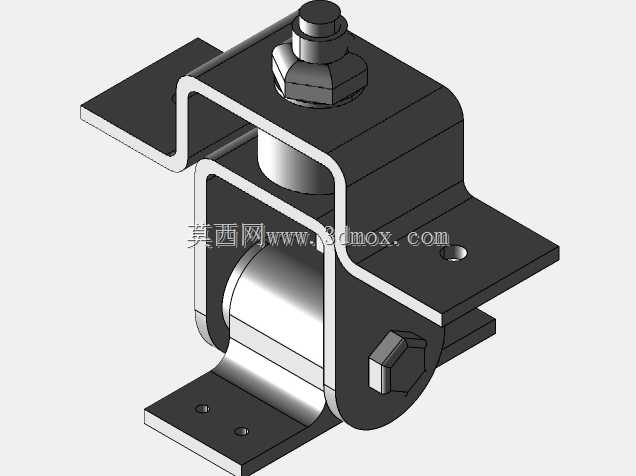

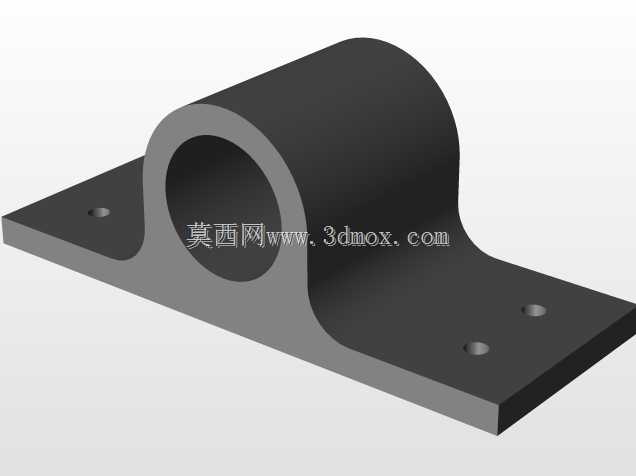

  从结构设计逻辑来看,该组件采用上下对称的折弯安装支架作为承载主体,支架板材通过冷折弯成型出U型包覆结构,中间嵌套弹性缓冲体,通过贯穿的螺栓组件实现上下支架的弹性连接,这种结构设计既保证了安装接口的刚性支撑需求,又通过中间弹性体的剪切、压缩复合变形实现冲击能量的耗散,相比纯橡胶垫的平面隔振结构,这种包覆式的结构能够同时承受垂向、横向的多维度冲击载荷,适配设备运行过程中复杂的受力工况。在各类存在往复冲击、振动载荷的工业设备场景中,这类抗冲击缓冲组件是保障设备运行稳定性、延长核心部件使用寿命的关键配套结构,常见于动力设备旁侧管路固定、车载机载设备安装基座、频繁启停的自动化执行单元连接位,能够有效吸收设备运行过程中产生的瞬时冲击动能,阻隔振动沿安装面的传导路径,避免刚性连接结构在长期交变载荷下出现疲劳开裂、紧固件松脱、精密元器件受振失效等工程问题。

  在安装边界的设计考量上,组件上下两端的安装板均预留了对应规格的螺栓过孔,安装板的折弯边高度经过匹配计算,既能够为中间弹性体预留足够的变形空间,避免缓冲结构在极限冲击行程下出现刚性碰撞,又能控制组件整体的安装高度,适配多数工业设备紧凑的安装空间需求;贯穿的紧固螺栓采用六角头配合防松螺母的结构,螺栓预紧力可根据实际工况的载荷大小进行调整,通过改变弹性体的预压缩量来匹配不同的缓冲刚度需求,无需更换整体组件即可实现一定范围内的缓冲性能调节,大幅提升了组件的工况适配性。

  从实际使用的受力表现来看,当设备端产生瞬时冲击载荷时,上下安装支架之间的相对位移会首先作用在中间弹性体上,弹性体通过自身的弹性变形将冲击动能转化为弹性势能缓慢释放,同时U型折弯的支架侧壁也能提供一定的弹性形变余量,避免冲击载荷直接传递到基础安装面;在持续的小幅振动工况下,弹性体的内阻尼特性能够有效衰减振动波的传导,降低设备运行产生的振动噪音,改善作业现场的工况环境。

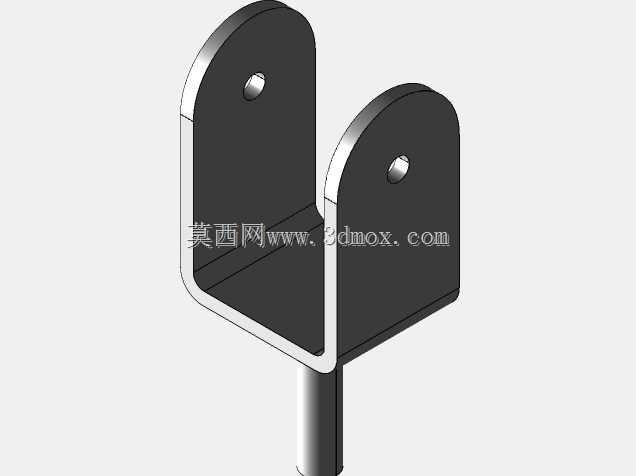

  在结构细节的处理上,支架板材的折弯圆角经过优化设计,避免折弯处出现应力集中导致的板材断裂问题,安装板上的螺栓孔采用沉孔设计,保证安装后螺栓头不会突出安装平面,避免与相邻设备部件产生干涉;弹性体与金属支架的接触面采用贴合型面设计,保证受力均匀,避免局部应力过大导致弹性体过早损坏。这类缓冲组件的选型匹配过程中,需要重点核对安装面的孔位间距、组件的额定承载载荷、极限冲击行程参数,确保组件的缓冲能力能够覆盖设备运行过程中的最大冲击载荷,同时安装时需要保证上下安装面的平行度,避免弹性体长期处于偏载受力状态,影响使用寿命。相比传统的刚性连接结构,这种抗冲击组件的结构集成度更高,不需要额外配套复杂的缓冲结构,直接通过螺栓即可完成安装固定,大幅降低了设备缓冲结构的设计与安装成本,在各类需要减振抗冲击的设备安装场景中都有广泛的应用空间。
