铰接式管路关节接头结构设计方案

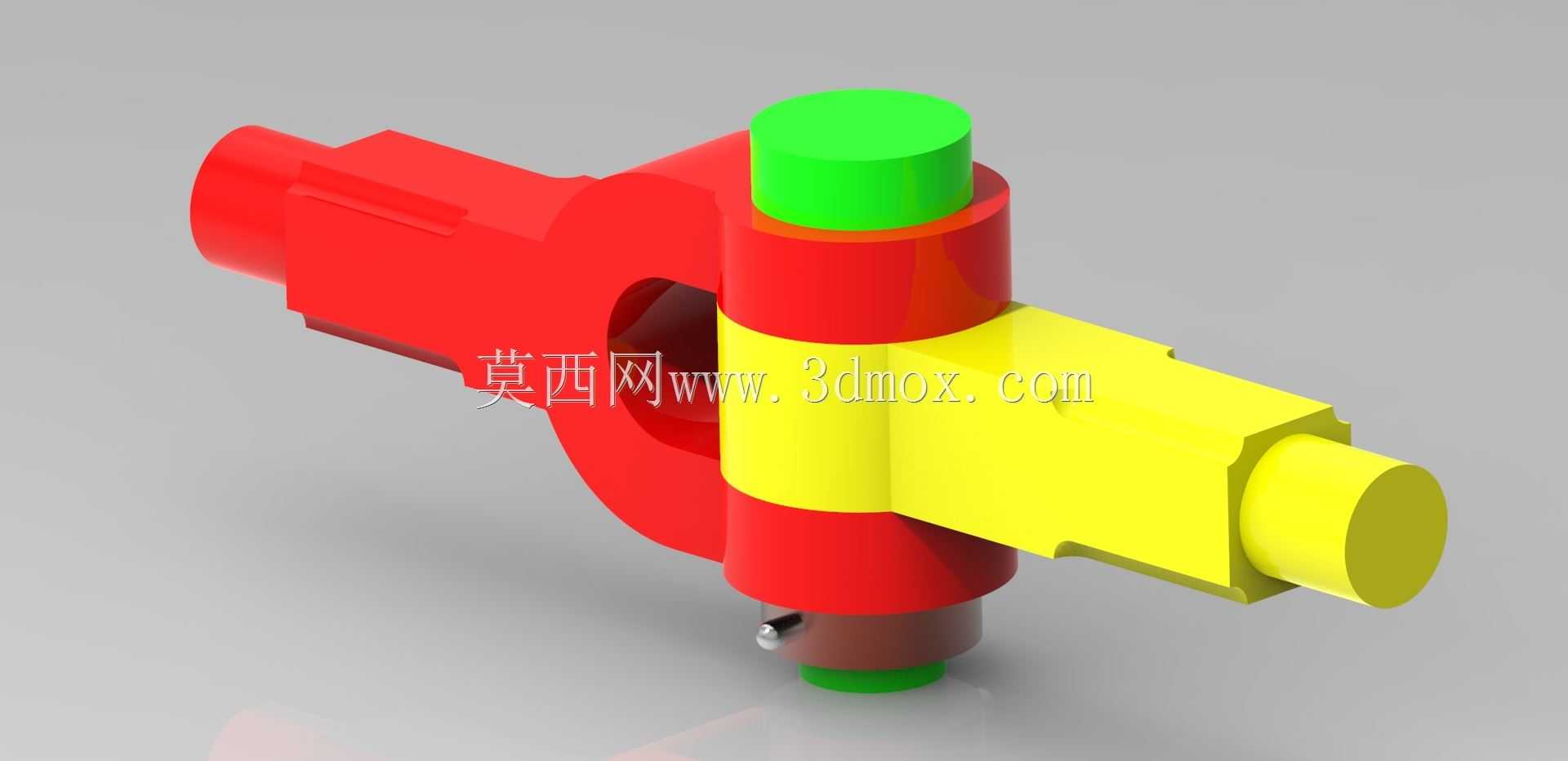

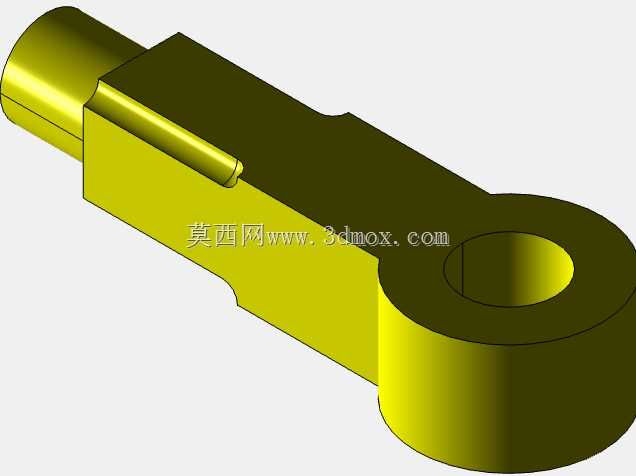

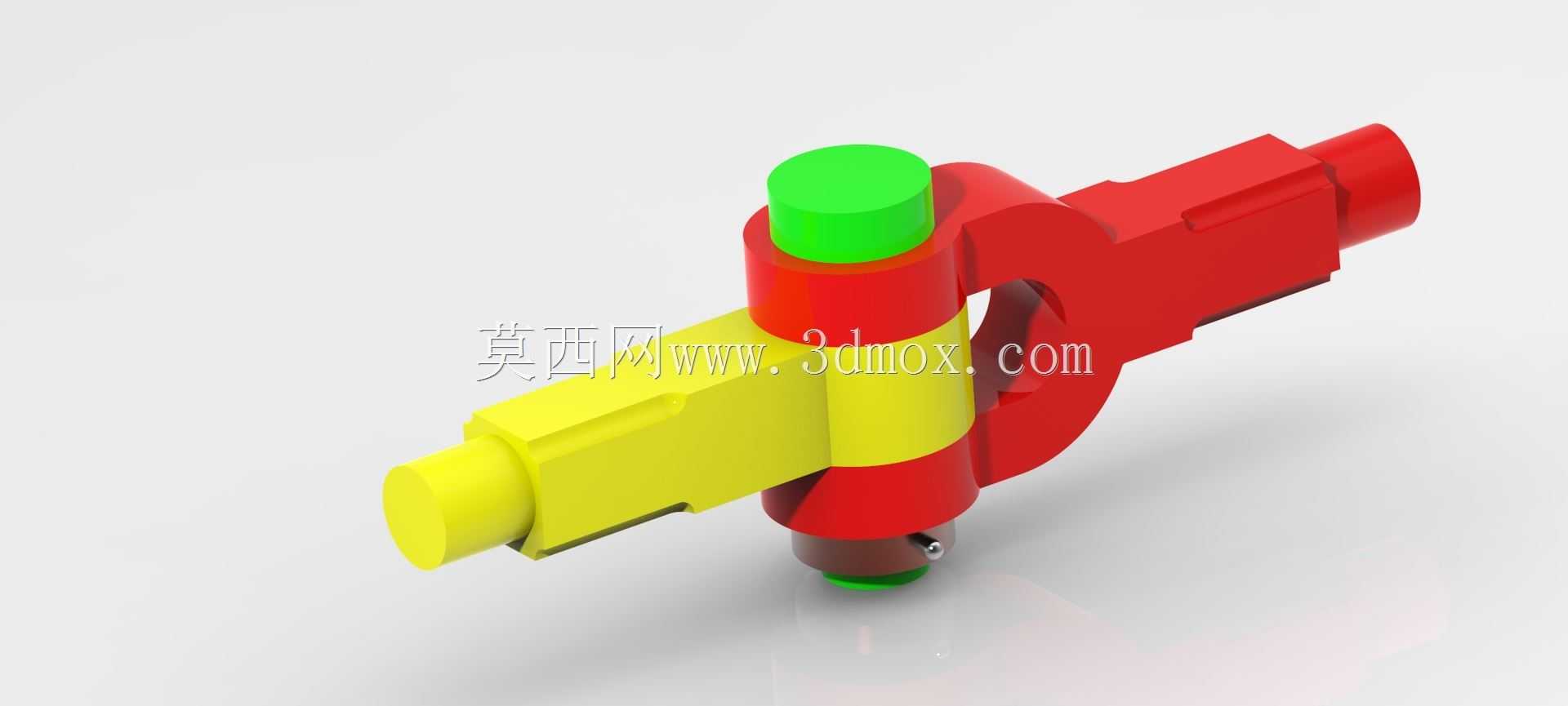

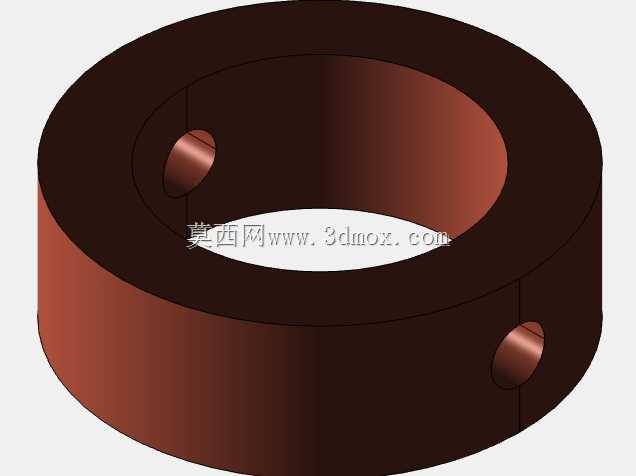

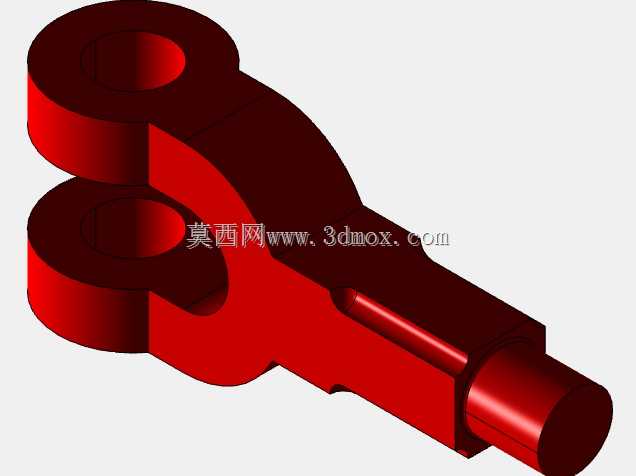

　　这类铰接式关节接头主要应用在需要小角度摆动调整的流体管路连接场景，常见于工程机械液压管路、气动控制回路、低压流体输送管线的终端连接部位，用来补偿管路安装时的位置偏差，抵消设备运行过程中产生的振动位移，避免管路硬接出现应力集中导致的焊缝开裂、密封失效问题。从结构功能来看，接头分为两个可相对转动的连接端，一端为带外螺纹的直插式接口，用来对接硬管或软管总成，另一端为带铰接孔的叉形双耳结构，通过销轴与配对接头实现铰接，中间的套环结构承担径向定位与密封面压紧的作用，销轴端部设置限位结构防止工作过程中销轴脱出，整体转动副的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致流体泄漏。

　　设计过程中首先要确定管路的通径参数，以此为基础推导接头各部分的尺寸边界：通径直接决定了流体过流面积，进而影响接头主体的最小外径，双耳结构的铰接孔中心距需要匹配配对接头的安装尺寸，销轴的直径要根据管路工作压力下的剪切力计算确定，保证在额定工作压力下销轴的剪切安全系数满足行业规范要求。外形尺寸方面，直插连接端的长度要满足管路装配时的插入深度要求，预留足够的管箍压接或螺纹旋合空间，铰接端的双耳外侧宽度不能超过安装位置的空间边界，避免和周边管路、结构件产生运动干涉，接头整体的转动角度范围根据实际管路摆动需求设定，通常单平面内摆动角度不超过30度即可覆盖绝大多数现场安装补偿需求。

　　安装边界上需要注意，铰接部位的转动轴线要和管路预期的摆动方向保持一致，避免出现附加的扭转应力，销轴的安装方向要预留足够的装拆空间，方便后期维护时拆卸销轴更换密封件，套环与接头主体的配合面要设置合理的粗糙度要求，保证密封件压缩量均匀，不会出现偏磨导致的早期泄漏。从结构细节来看，接头各部位的过渡圆角需要做圆滑处理，避免应力集中，尤其是在双耳与主体连接的根部位置，要根据应力分布结果调整圆角半径，降低交变载荷下的疲劳断裂风险，销轴与铰接孔的配合选用间隙配合，表面做硬化处理提升耐磨性能，延长接头的使用寿命，套环部位根据输送介质的不同选择对应的密封材质，保证在工作温度、介质腐蚀环境下的密封可靠性。

　　这类接头相比传统的硬管接头，最大的优势在于安装时不需要严格保证两端管路的同轴度，允许一定的位置偏差，能够吸收设备运行时的振动，减少管路接头处的疲劳损坏，在移动设备的液压系统中应用尤为广泛，比如工程机械的动臂液压管路、车辆的制动气路管路，都大量使用这类铰接接头来适应部件相对运动带来的管路位置变化。建模过程中需要重点验证转动副的运动干涉情况，模拟接头在最大摆动角度下各部件的相对位置，确认没有结构碰撞，同时校核各受力部位的强度，尤其是在额定压力下的销轴剪切强度、双耳根部的弯曲强度，保证结构满足使用要求，密封槽的尺寸要严格匹配密封件的规格，压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大导致密封件过早老化失效。
