轴夹紧块阀类安装固定结构件

　　这款轴夹紧块结构件，主要应用在流体控制阀门配套的安装固定场景中，在仪表类阀门的集成安装工位上，这类零件承担着轴系定位、阀组安装基准承载的核心作用，区别于常规的平板式安装座，它把轴夹紧功能和阀块安装基面做了一体化整合，能在紧凑的设备安装空间里减少零件堆叠数量，降低装配累积误差。从实际使用场景来看，这类零件常出现在实验室流体控制设备、小型气动阀组集成台、仪表阀门校验装置的安装工位上，当需要对穿装的阀杆、传动轴做径向锁紧固定，同时还要在同一基面上布置多个阀类元件、气路转接块的时候，这种一体化结构的优势就会体现出来，不需要额外搭配独立的轴夹座和安装垫板，装配时只需要先将轴件穿入对应定位孔，锁紧侧面的紧定螺钉就能完成轴系的周向与轴向定位，再将阀块类元件通过板面上的安装孔位锁附即可，整个装配流程不需要反复调整不同零件的同轴度，安装基面的平面度在加工时就已经做了统一保证。

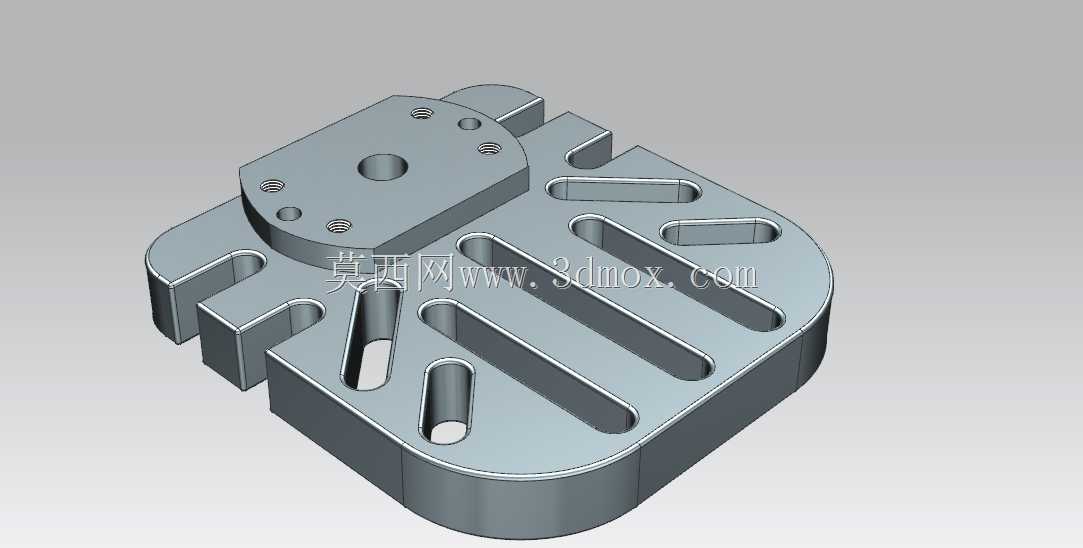

　　从设计思路上看，这款结构件的主体采用带圆角的矩形板状基体，一方面圆角设计可以避免安装操作时的锐边磕碰，另一方面也能在有限的安装空间里减少边角与周边管线、其他元件的干涉；基体上开设的多组长条形通槽，是为了适配不同安装孔距的阀类元件，给安装位置留出调整余量，不需要针对每一种阀的孔距单独定制安装板，长槽的走向统一沿基体长度方向排布，调整时阀块可以沿槽方向平移找正，找正完成后用螺栓穿过长槽锁附就能完成固定，这种可调设计能大幅提升该零件的通用适配性。

　　基体一端凸起的轴夹紧座部分，做了加厚处理，因为轴夹紧位置需要承受轴件转动、振动带来的载荷，加厚的基体可以提升夹紧部位的刚性，避免锁紧时出现形变导致轴件夹持不稳；夹紧座上开设的中心轴孔，孔径匹配常规仪表阀杆、小型传动轴的常用直径规格，孔周边布置的多个螺纹孔，既可以用来安装紧定螺钉实现轴件的顶紧固定，也可以用来安装端盖、防尘圈这类辅助零件，根据实际使用需求灵活选用。

　　从安装边界来看，这款零件的整体厚度控制在适配小型阀组安装的常规尺寸范围内，不需要占用过大的安装高度空间，基体底部为完整平面，可以直接贴装在设备安装梁、型材台面或者阀组集成板上，底部没有凸起结构，不需要额外加工避让沉槽；长槽的宽度适配常规的内六角螺栓安装尺寸，螺栓头可以沉入槽内或者在槽面直接压紧锁附，不会出现螺栓与槽壁卡滞的问题。在实际工况中，这类零件需要承受阀件工作时带来的微幅振动，所以结构上在长槽之间保留了足够宽度的加强筋条，不会因为开设长槽导致整体刚性下降，即使在频繁调整阀位、长期带振动的工况下，板面也不会出现翘曲变形，能始终保证阀件安装基面的平面度，避免阀件因为安装基面不平出现密封面错位、气路泄漏的问题。另外，夹紧座与平板基体的衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中，在轴件承受偏载的时候，衔接位置不会因为应力集中出现开裂问题，提升零件的长期使用可靠性。
