双款概念金属板电脑机箱结构设计方案

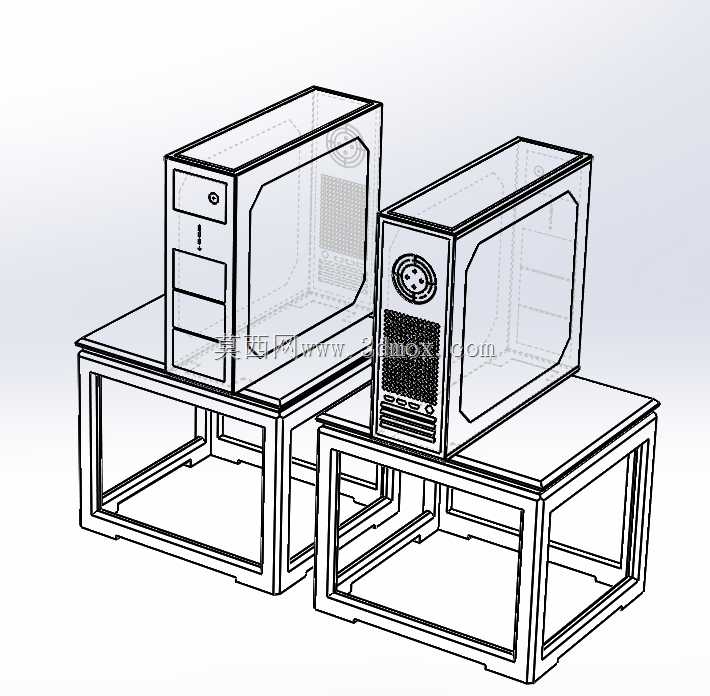

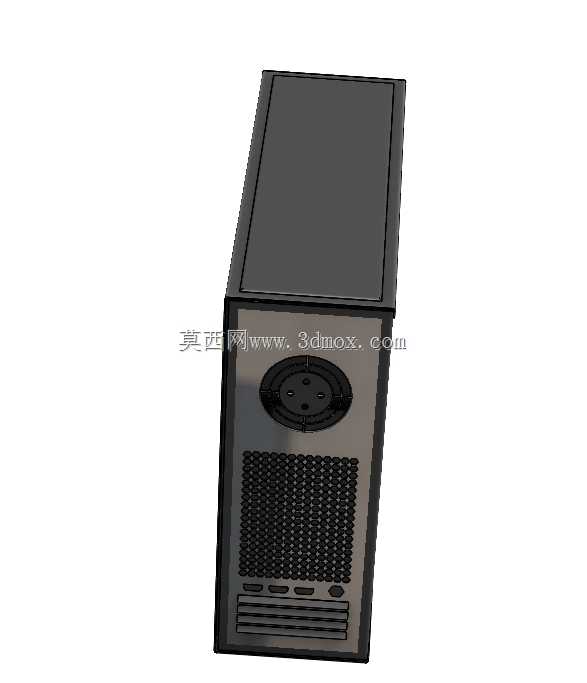

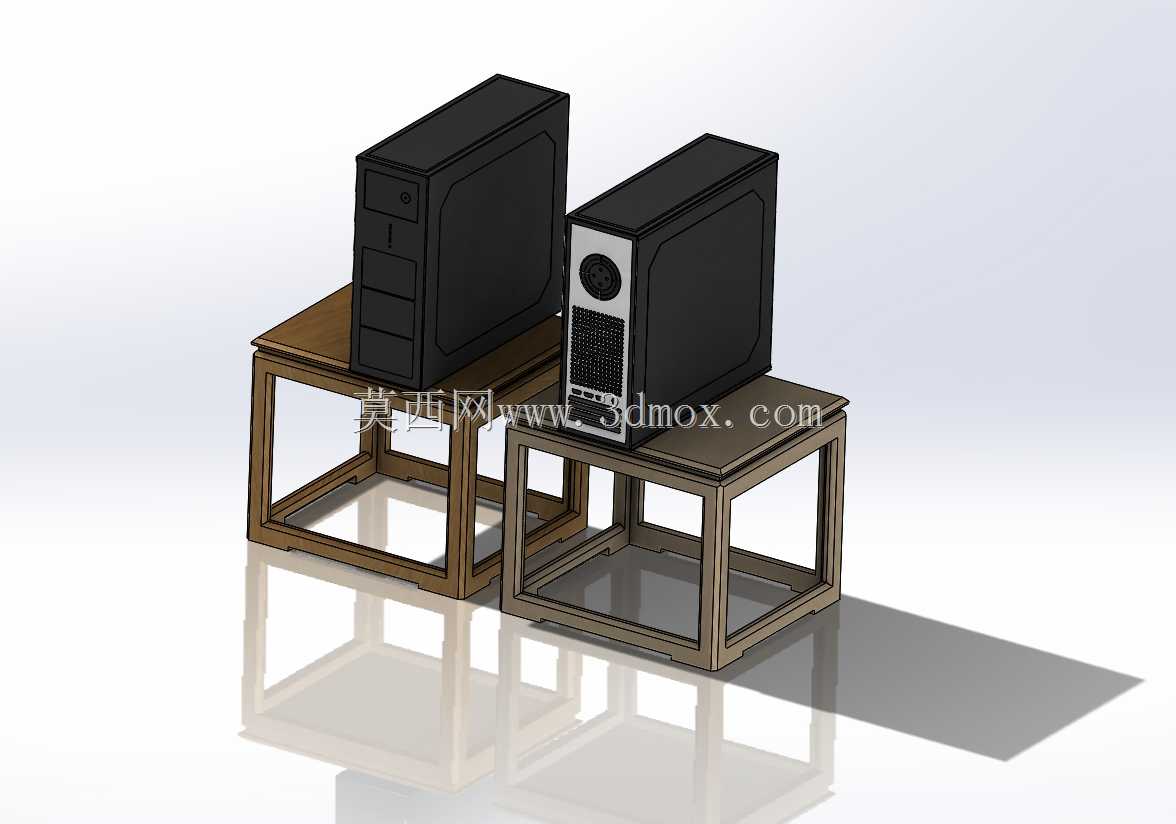

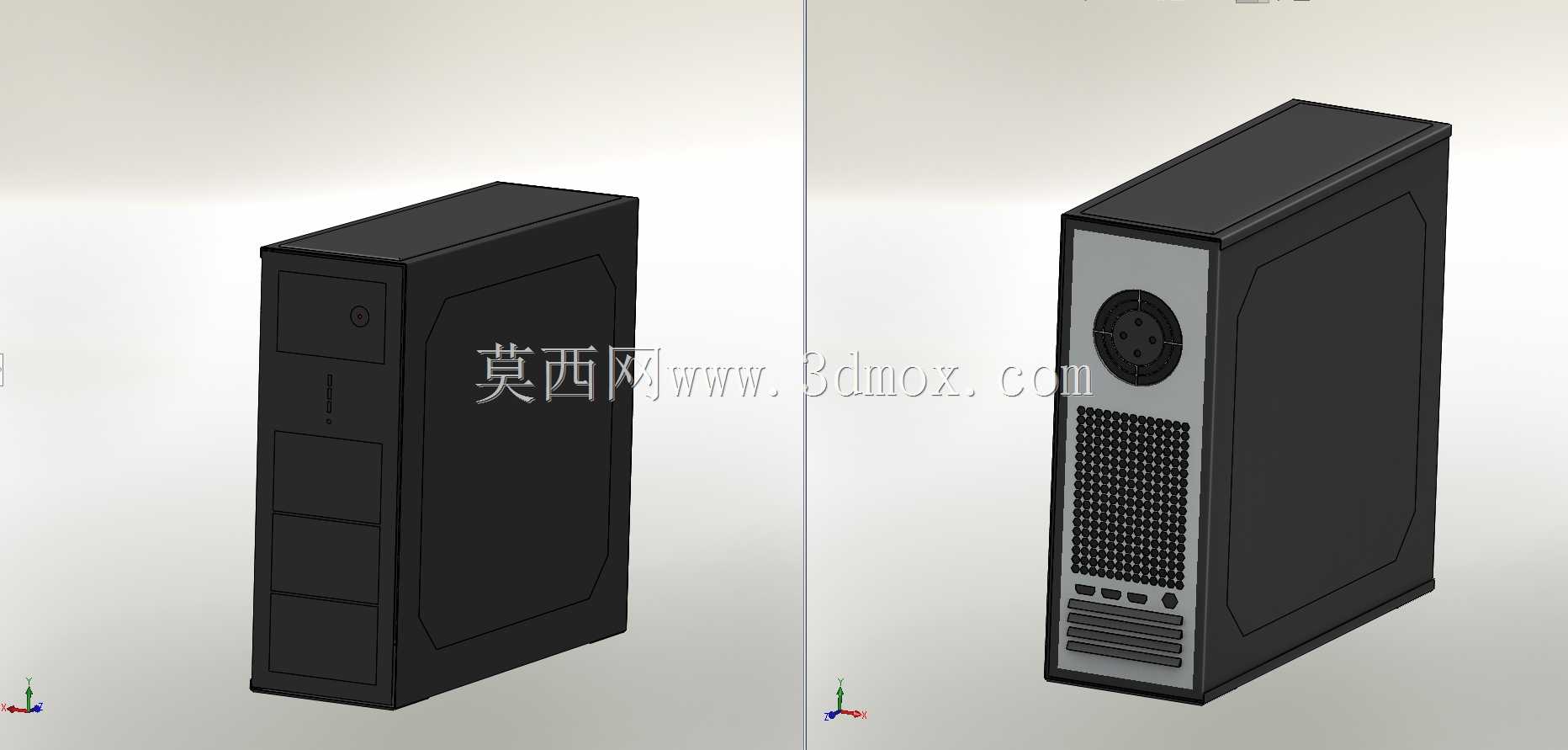

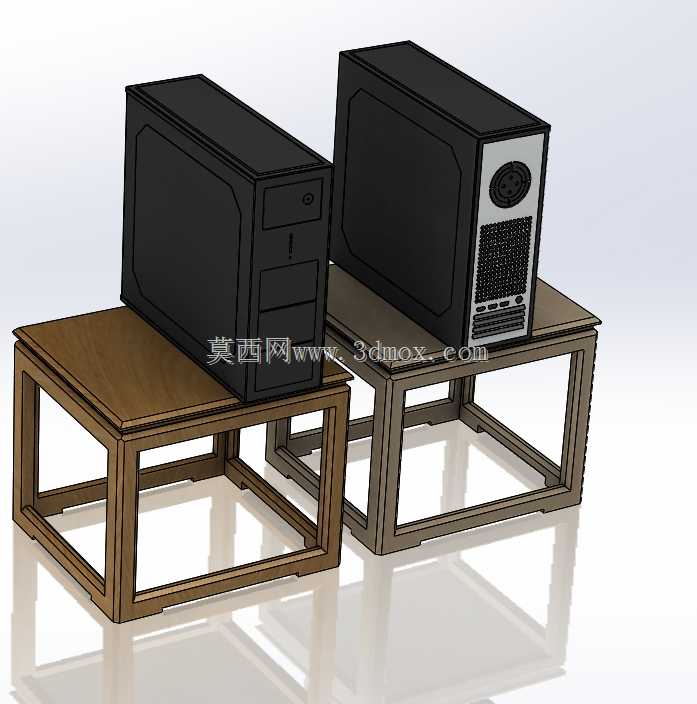

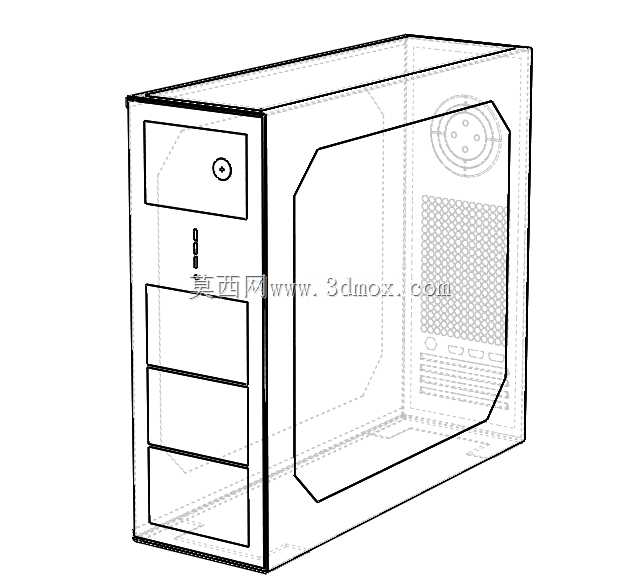

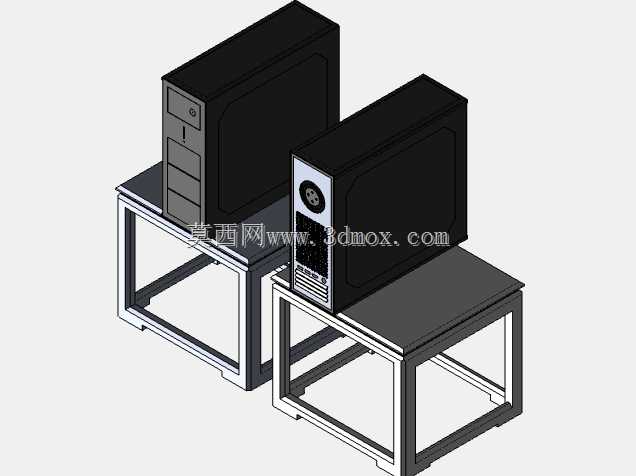

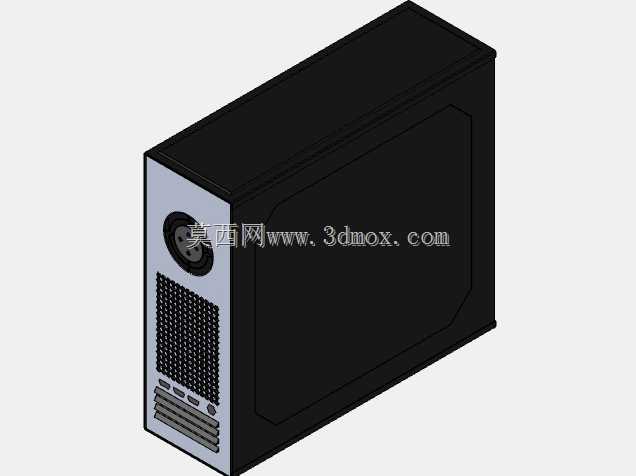

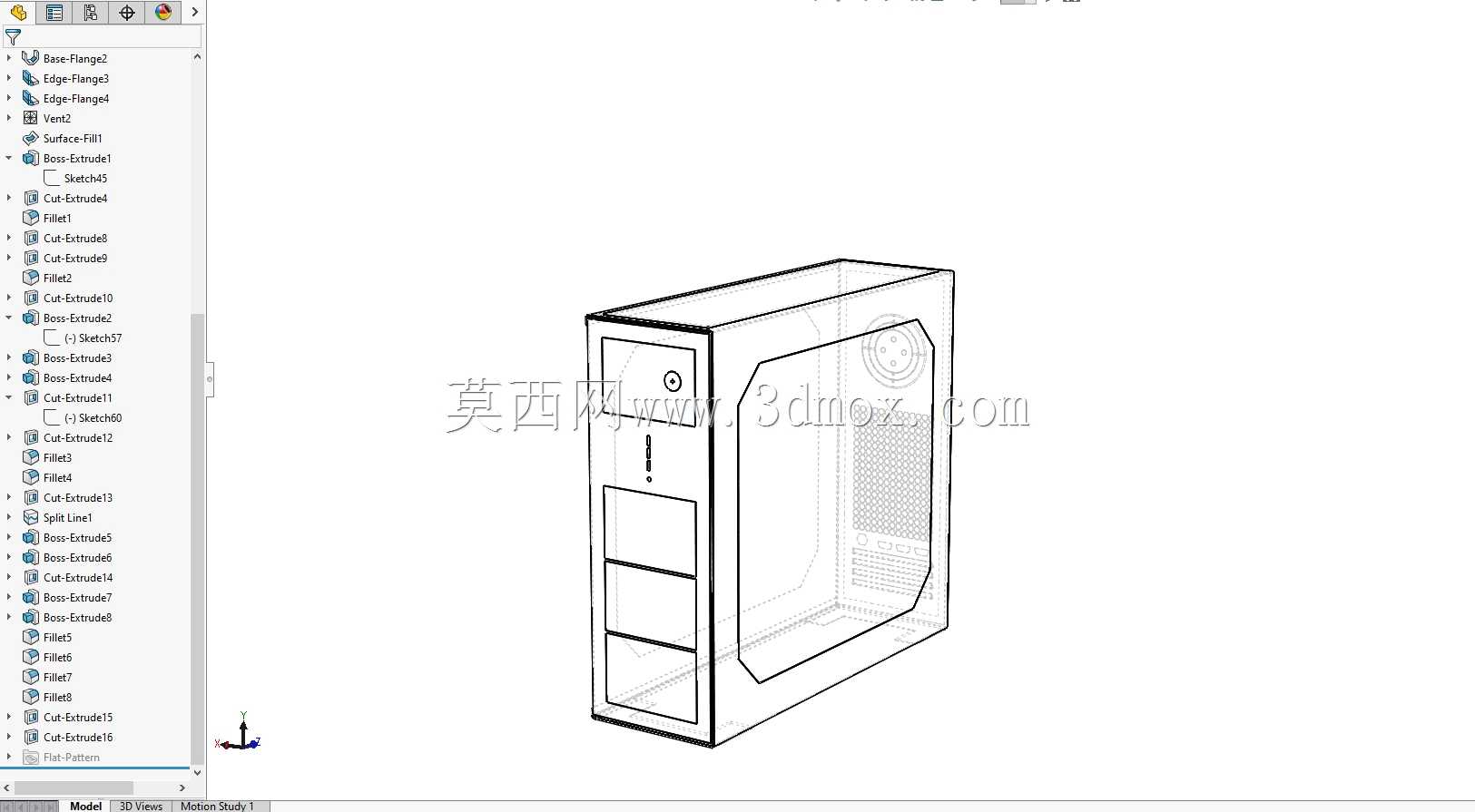

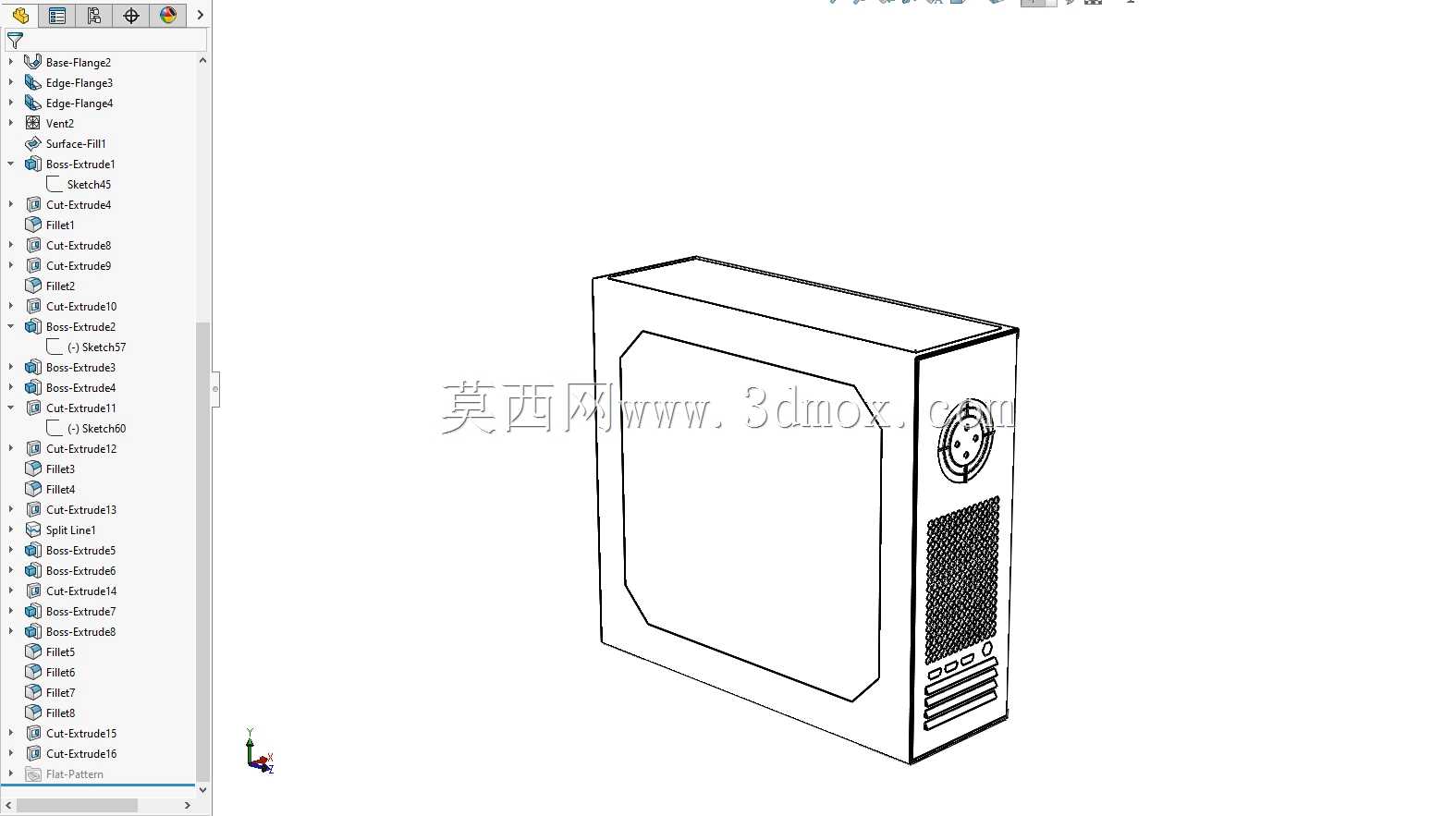

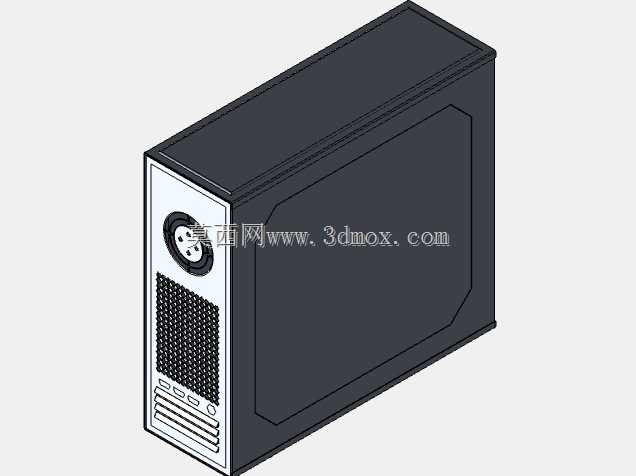

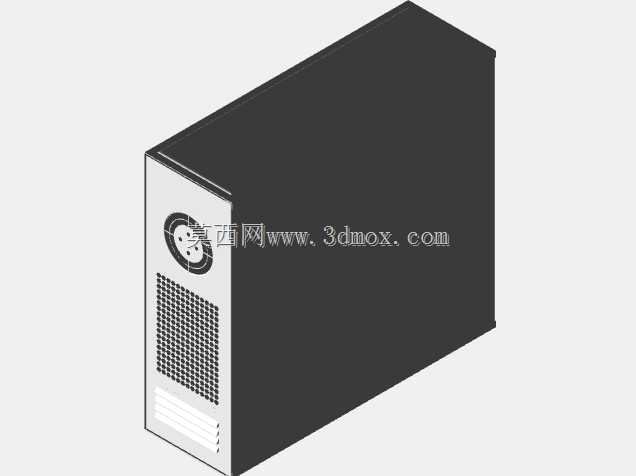

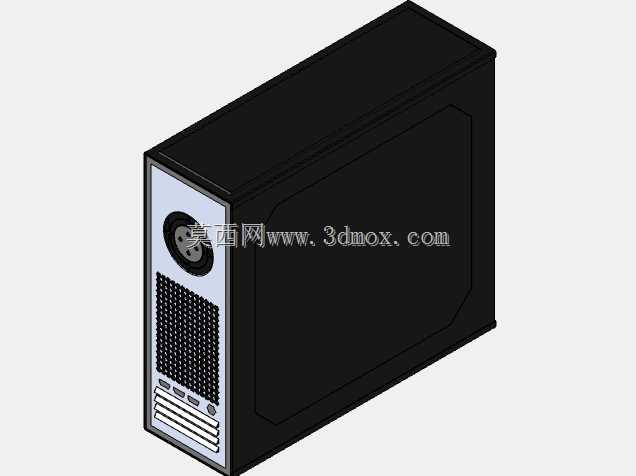

　　本次呈现的两款电脑机箱结构，核心面向桌面级高性能电脑工作站使用场景，适配DIY装机、小型工作室渲染主机、电竞游戏主机等多类装机需求，两款机箱采用差异化的外形轮廓设计，可匹配不同桌面摆放空间与审美取向的使用要求。从结构设计逻辑来看，两款机箱均采用常规立式ATX机箱的布局基础，左侧款机箱采用方正切角的前面板造型，前面板预留了光驱位、前置IO接口与功能按键的安装位，侧面板为整面平整结构，可根据需求改装亚克力透明侧透板，满足硬件展示的需求；右侧款机箱前面板采用分区式通风结构，上部预留散热风扇安装位，中部设置大面积通风冲孔网，下部预留电源进风通道，可形成独立的前后风道循环，降低高负载运行时的内部积热问题。

　　两款机箱的主体框架均采用SPCC冷轧钢板折弯拼接成型，板材厚度控制在0.8-1.2mm区间，兼顾结构刚性与整体重量控制，框架边缘全部做卷边钝化处理，避免装机过程中割手的安全隐患，内部主板安装位预留了标准ATX、M-ATX主板的铜柱安装孔位，可兼容不同尺寸的主板安装，PCI扩展槽位设置7个标准挡片位，可满足多显卡、独立声卡、采集卡等扩展卡的安装需求。电源安装位设置在机箱下部，配备独立的电源减震胶垫，可隔离电源运行时的震动传递，硬盘位预留2个3.5寸机械硬盘安装位与2个2.5寸固态硬盘安装位，可满足大容量存储的扩展需求，CPU散热限高控制在165mm以内，可兼容绝大多数塔式风冷散热器，显卡长度支持最长320mm的独立显卡安装，覆盖市售绝大多数主流游戏显卡与专业图形卡的安装尺寸要求。

　　机箱的安装边界方面，左侧款机箱外形尺寸控制在长450mm、宽200mm、高420mm，占用桌面投影面积较小，适合桌面空间紧凑的使用场景；右侧款机箱外形尺寸为长480mm、宽220mm、高450mm，内部空间更充裕，散热冗余度更高，适合长时间高负载运行的工作站类使用场景。两款机箱的底部均设置四个高度10mm的橡胶减震脚垫，可抬高机箱底部，形成底部进风通道，同时避免机箱与桌面直接接触产生的共振噪音，前面板与顶板的拼接处采用卡扣加螺丝的双重固定方式，既保证了连接强度，也方便用户后期拆卸清理内部灰尘。

　　从实际使用的适配性来看，两款机箱均支持背部走线设计，主板托盘右侧预留25mm宽度的走线空间，可将电源线材整理后隐藏在主板托盘后方，保持内部风道通畅与外观整洁，前面板的IO接口区域预留USB3.0、USB2.0、音频输入输出接口的安装位，可根据成本配置选择不同的接口模组，通风冲孔网的孔径控制在5mm，孔距8mm，既保证通风面积，也可阻挡较大体积的杂物进入机箱内部。在结构强度验证层面，机箱框架的折弯处均设置加强压筋，提升侧板的抗形变能力，避免搬运过程中侧板变形导致的硬件磕碰问题，硬盘安装架采用免工具卡扣设计，用户无需额外工具即可完成硬盘的拆装固定，PCI挡片采用可重复拆卸的螺丝固定结构，相比一次性掰断式挡片更方便后期扩展硬件的安装调整。两款机箱的表面处理采用黑色磨砂静电喷塑工艺，涂层厚度控制在60-80μm，具备较好的耐刮擦与抗指纹能力，可长时间使用保持外观整洁，适配不同风格的桌面摆放环境，无论是电竞房的灯光环境还是工作室的简约办公环境都能协调搭配。
