斗山VCF850SRII立式加工中心外防护结构

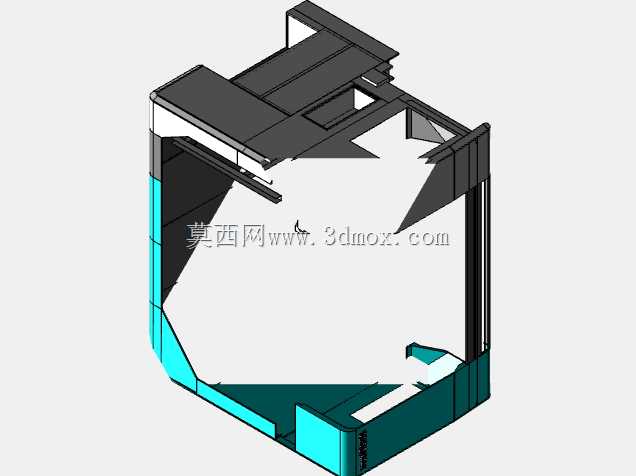

　　本次呈现的结构为立式铣削加工中心的整机外防护总成，这类防护结构是数控加工设备不可或缺的外围组成部分，直接决定设备运行过程中的切屑飞溅阻隔、切削液防渗漏、操作安全隔离等核心实用性能，在精密零部件加工、模具型腔铣削、通用机械零件批量加工等场景中，外防护的结构合理性直接影响车间生产的现场管理效率与操作安全性。从实际工程应用角度出发，该防护结构采用框架式拼接设计思路，整体以冷轧钢板折弯成型为基础承载骨架，配合局部可拆式检修门、操作开口预留位，兼顾结构刚性与日常设备维护的便捷性。

　　设计过程中首先需要匹配主机的运动行程边界，确保X、Y、Z三个进给轴在全行程运动时，运动部件与防护内壁预留足够安全间隙，避免高速进给过程中出现运动干涉，同时针对主轴端面的加工区域，防护结构在对应位置做了内收式导流设计，加工过程中喷射的切削液可顺着内壁导流槽回流至机床底部的排屑机入口，减少切削液外溢到车间地面的概率。从安装边界来看，该防护总成的底部安装孔位完全匹配主机底座的预装螺纹孔，现场装配时无需二次打孔修正，侧边预留的电气走线孔、气动管路穿孔均做了翻边护线处理，避免管线穿装过程中被钣金锐边割破绝缘层。防护结构的正面操作区预留了符合人体工程学高度的操作窗口，窗口边缘做了加厚折弯处理，可适配安装可滑动的安全防护门，防护门闭合时可完全阻隔加工过程中飞出的高温切屑，开门状态下可方便操作人员完成工件装夹、刀具更换、尺寸测量等常规操作。结构的侧部与后部均设置了可拆卸的检修盖板，当设备出现主轴故障、进给轴传动部件异常、排屑系统卡滞等问题时，拆除对应位置的盖板即可获得足够的检修操作空间，无需整体拆解防护结构，大幅降低设备售后维护的时间成本。

　　在钣金拼接的接缝位置，设计时采用了迷宫式折边搭配密封胶条的结构，可有效阻挡高速切削产生的细碎切屑从接缝处飞出，同时避免切削液渗漏，针对切削液长期冲刷的内壁区域，结构做了倾斜导流角度设计，不存在积液死角，可减少切削液残留导致的钣金锈蚀问题，延长防护结构的整体使用寿命。顶部防护板预留了机床电气柜、主轴冷却单元、润滑系统的安装避让位，相关辅助单元安装完成后可与顶部防护板形成完整的顶面封闭结构，避免车间顶部落尘、吊装杂物掉入机床内部影响加工精度。

　　不同于小型设备的简易防护，这类中型立式加工中心的外防护需要兼顾刚性与外观协调性，骨架折弯时的折弯半径、拼接处的焊接打磨处理、表面喷塑的厚度均匀性，都会直接影响最终装配后的整体外观质感与结构稳定性，设计阶段就需要同步考虑钣金加工的工艺可行性，避免出现过小折弯半径、过深拉伸结构等超出常规钣金加工能力的设计，减少生产过程中的工艺难度与废品率。在实际车间布局中，该防护结构的外形尺寸完全匹配设备的整体占地边界，可直接配合车间的生产线布局进行设备排布，无需额外预留防护外凸的安装空间，防护底部的可调支撑脚可适配车间地面的轻微不平整，确保防护安装后整体处于水平状态，避免防护门滑动时出现卡滞、异响等问题。针对加工过程中产生的噪音，防护内壁可预留吸音棉粘贴位，安装耐高温吸音材料后可有效降低加工过程中的噪音传递，改善车间作业环境的噪音水平，符合机械加工车间的职业健康防护要求。
