连续送料式石英棒材自动切割加工设备

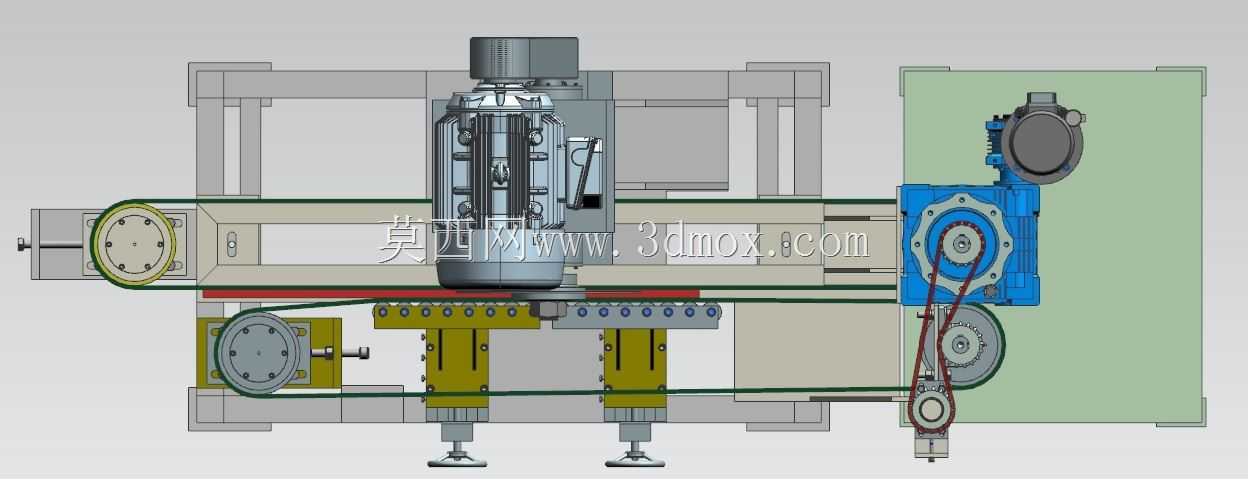

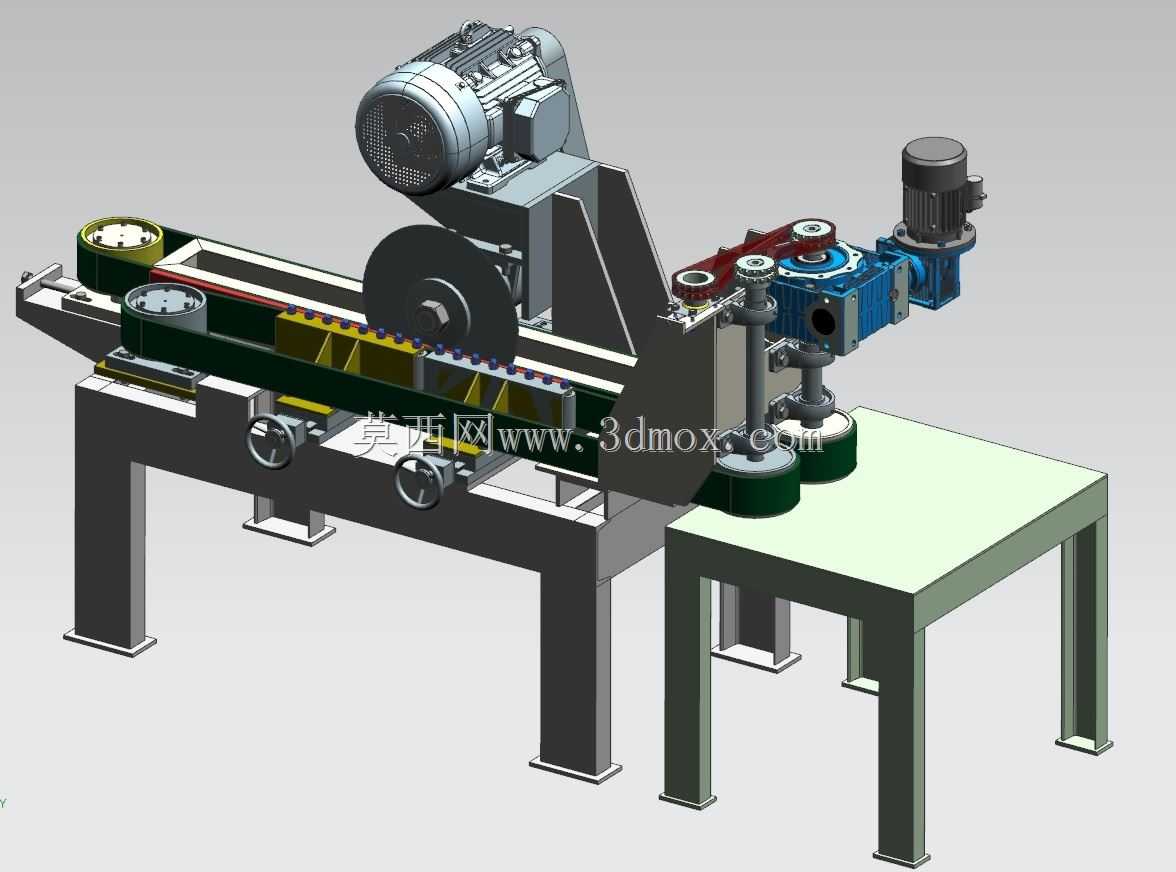

　　这套石英切割设备主要面向石英玻璃、石英棒材等硬脆非金属材料的定长切断加工场景，常见于半导体石英配件加工、光伏石英耗材生产、实验室石英器具制备等车间的下料工序，替代传统手动按压式切割设备，解决硬脆材料切割过程中崩边、长度公差不稳定、人工送料定位效率低的实际问题。设备整体采用分体式机架布局，主切割工位采用厚重方管焊接机架，底部配置可调式支撑脚杯，可抵消切割主轴高速运转带来的振动，避免切割面出现振纹；送料段采用皮带式连续输送结构，输送面设置多组可调式侧向导轮与压料轮，可根据待切割石英棒的直径调整导向间距，适配不同规格棒材的输送定位，避免送料过程中棒材偏移导致的切割斜口问题。

　　切割执行单元采用大功率主轴电机直驱金刚石切割片，主轴座通过线性导轨安装在升降滑台上，滑台配置手轮调节机构，可根据棒材直径调整切割片的下切行程，避免切割片过度下行损伤输送皮带；切割工位旁设置独立的接料工作台，台面采用防滑耐磨板材，切割完成的定长石英件可直接滑落到接料台面上，避免工件掉落磕碰产生崩边缺损。设备的送料驱动采用减速电机搭配链轮传动结构，输送速度可根据切割节拍调整，配合切割工位的可调节挡料定位机构，可实现不同长度尺寸石英件的定长切割，定位挡块采用硬质耐磨材质，长期接触石英棒端面也不会出现磨损凹陷，保障长度尺寸的一致性。

　　从结构设计逻辑来看，这套设备优先考虑了硬脆材料加工的减振需求，主切割机架的焊接筋板布局特意做了重心下沉设计，将主轴电机的安装位置尽量靠近机架重心区域，减少悬臂结构带来的振动放大效应；切割片外侧预留了防护罩安装位，实际生产中可加装半封闭防护罩，配合冷却水喷淋管路，抑制切割过程中产生的石英粉尘，同时降低切割片的工作温度，延长金刚石切割片的使用寿命。设备的安装边界需要注意，主切割机架与接料工作台为分体对接结构，安装时需要保证接料台台面高度与输送皮带面高度差控制在5mm以内，避免切割完成的工件在滑落过程中出现卡滞；输送段的进料端需要预留至少1.2倍最长待加工棒材的上料空间，方便操作人员批量上料；设备整体的电源接入点设置在主电机侧的机架下方，布线时需要避开切割片下方的落屑区域，避免石英碎屑磨损线缆外层。

　　在实际使用场景中，这套设备可对接后续的石英件倒角、磨抛工序，输送皮带的运行速度可匹配前后工序的加工节拍，实现石英棒材从 raw 料上料到定长切割的连续作业，相比手动切割设备，可将单批次棒材的切割效率提升60%以上，同时将切割长度公差控制在±0.5mm范围内，切割端面的平面度也能满足后续磨抛工序的余量要求，减少后续工序的加工余量浪费。设备上的所有调节手轮都配置了刻度盘，操作人员调整导向轮间距、切割行程、挡料位置时都可以通过刻度直接读取调整量，不需要反复试切校准，降低了设备调试的时间成本；输送皮带采用耐切割的聚氨酯材质，表面做了防滑纹路处理，输送圆形石英棒时不会出现打滑偏移的问题，皮带的张紧机构设置在输送段的尾端，日常维护时不需要拆解周边护板就可以快速调整皮带张紧度。切割工位的主轴采用密封式轴承座，可阻挡石英粉尘进入轴承内部，延长主轴部件的维护周期，轴承座的润滑注油嘴设置在机架外侧，日常加注润滑脂时不需要拆解主轴护罩，降低日常维护的操作难度。
