手动车床后置刀架结构设计方案

项目分类:机床 发布时间:2025-10-12 ID:1086405
  • 手动车床后置刀架结构设计方案
  • 手动车床后置刀架结构设计方案
  • 手动车床后置刀架结构设计方案
  • 手动车床后置刀架结构设计方案
  • 手动车床后置刀架结构设计方案

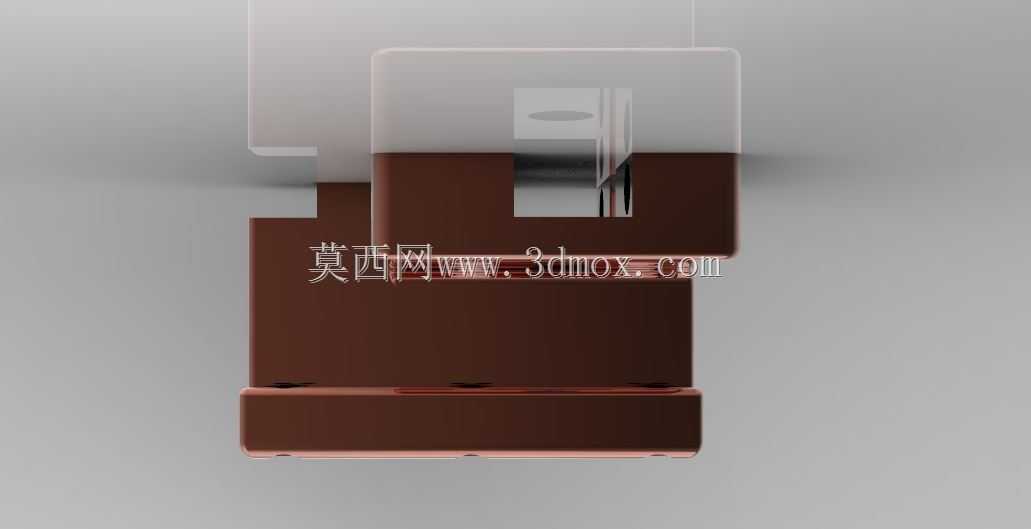

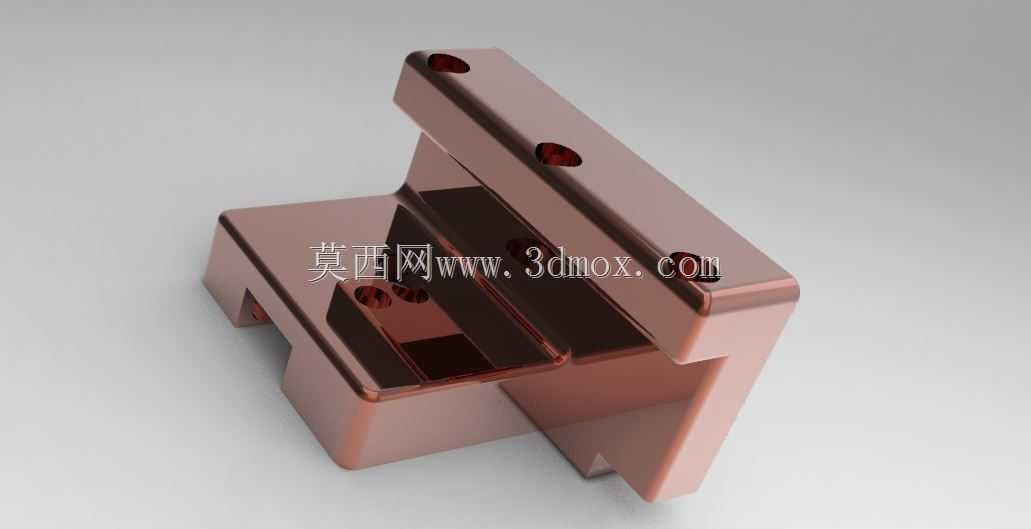

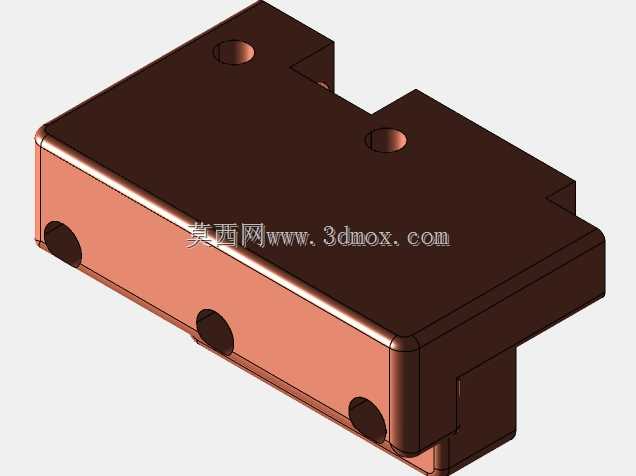

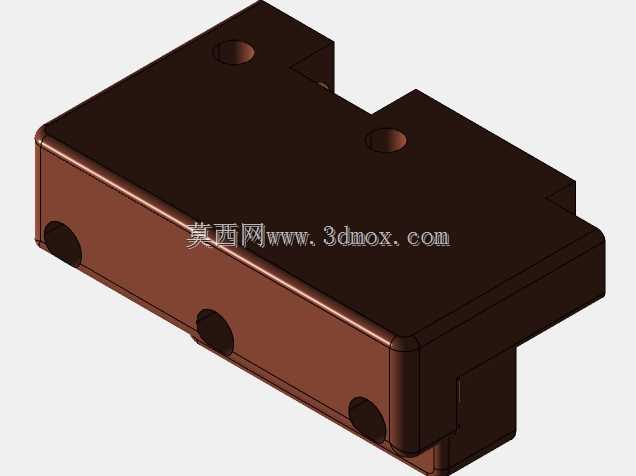

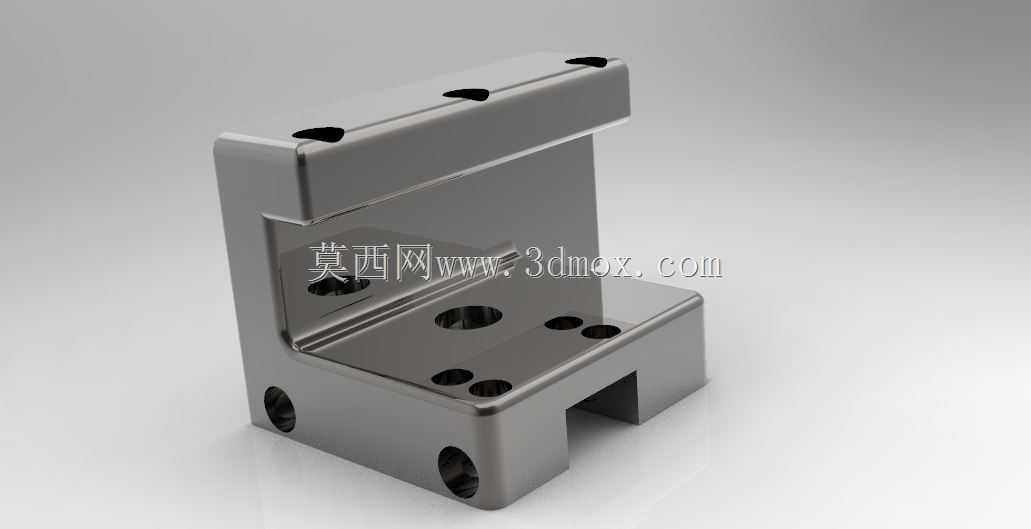

  这款手动车床后刀架采用整体式L型承载基座设计,基座的垂直安装面设置有三个等距分布的沉头安装孔,用于将整个刀架组件固定在车床中拖板的后侧安装基面,安装孔的沉头深度经过匹配标准内六角螺栓的头部尺寸设计,螺栓锁紧后头部完全沉入孔内,不会突出安装面干涉拖板的行程移动,也不会在拖板移动过程中刮碰床身导轨的防护罩。基座的水平承载面为刀具安装基准面,平面度公差控制在0.02mm以内,保证装夹在其上的车刀底面与基准面完全贴合,避免因贴合间隙导致刀具装夹刚性不足,在大切深切削时出现振刀纹影响工件表面质量。在普通卧式车床的日常加工作业场景中,后置刀架是承担多刀具装夹、实现工序间快速换刀的核心功能部件,区别于前置刀架的安装位置,后置布局能够有效避让卡盘旋转区域的排屑路径,减少铁屑飞溅堆积在刀座安装面的概率,尤其在进行长轴类零件的外圆车削、端面切削、切槽切断等连续工序加工时,后置刀架的位置优势能让切削液直接冲刷到刀尖切削区域,带走切削热的同时将铁屑冲离加工区,避免铁屑缠绕刀具影响加工精度。

  设计过程中优先考虑了手动操作的便捷性,刀架的刀具压紧结构采用侧压式锁紧设计,操作人员无需将手伸入刀架与卡盘之间的狭窄区域,仅在刀架外侧即可完成刀具的锁紧与松开操作,降低换刀过程中被尖锐铁屑划伤的风险,同时锁紧螺栓的操作力经过杠杆比例优化,普通操作人员使用标准加力杆即可达到足够的锁紧力,不需要借助大锤敲击等违规操作,避免长期敲击导致刀架定位面变形。从安装边界尺寸来看,这款后刀架的垂直安装面高度适配普通卧式车床中拖板的后侧安装高度,不会因为刀架过高导致刀架顶部与车床尾座套筒伸出时发生干涉,水平方向的伸出长度经过行程校核,当中拖板移动到最靠近主轴卡盘的位置时,刀架前端不会碰撞卡盘的卡爪,当拖板移动到靠近尾座的极限位置时,刀架后端也不会触碰尾座的本体结构,保证整个行程范围内的移动安全。

  刀架的基座采用一体式铣削加工成型,没有采用焊接拼接结构,避免焊接应力导致的长期使用变形,安装面与刀具承载面之间的垂直度公差严格控制,保证装夹后的车刀刀尖高度与主轴回转中心的高度偏差在允许范围内,减少操作人员装刀时垫刀片的调整工作量,缩短换刀准备时间。在实际加工应用中,这款后刀架可以同时装夹外圆车刀、切槽刀、螺纹车刀等多把不同功能的刀具,手动转动刀架的定位结构即可实现不同刀具的工位切换,定位销的锥面配合结构能够保证每次换刀后的重复定位精度,避免重复对刀的繁琐步骤,尤其适合小批量多工序的零件加工场景,不需要频繁拆装刀具就能完成整个零件的全工序加工。

  刀架的排屑斜面设计在基座的转角位置,切削产生的铁屑落到斜面后会顺着斜面滑落到床身的排屑槽内,不会堆积在刀架的安装缝隙中,日常清理维护只需要用毛刷清扫表面即可,不需要拆解刀架清理内部嵌屑。考虑到车床加工时的切削液喷淋环境,刀架的所有锁紧配合面都设计有微小的引流倒角,切削液不会在配合面缝隙积存,减少长期使用后的锈蚀卡滞风险,定位销的配合间隙经过合理选取,既保证定位精度,又不会因为铁屑粉末进入间隙导致定位销卡死无法转动。
