叉形连接摇臂机械结构设计

项目分类:通用五金配件 发布时间:2025-10-12 ID:1086266
  • 叉形连接摇臂机械结构设计
  • 叉形连接摇臂机械结构设计
  • 叉形连接摇臂机械结构设计
  • 叉形连接摇臂机械结构设计

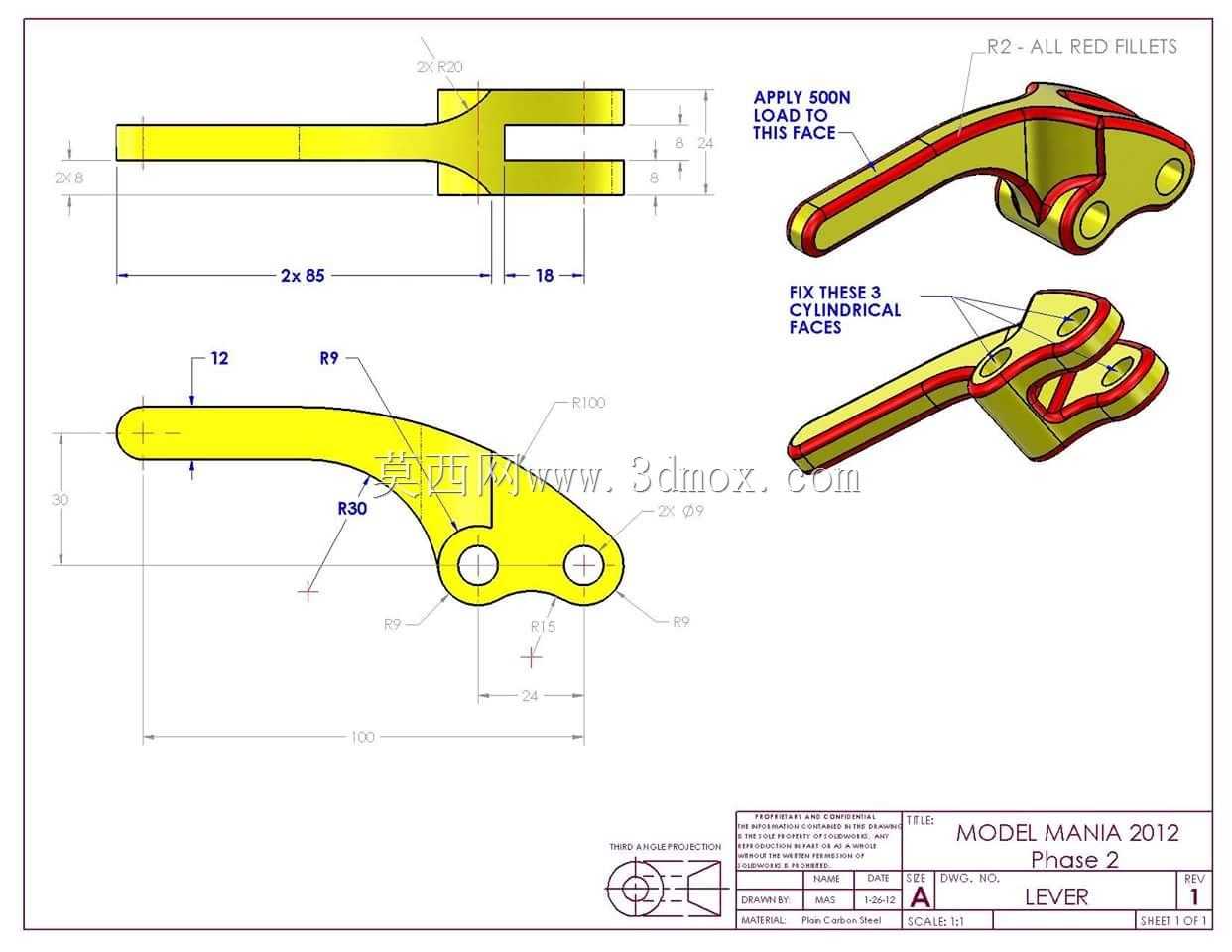

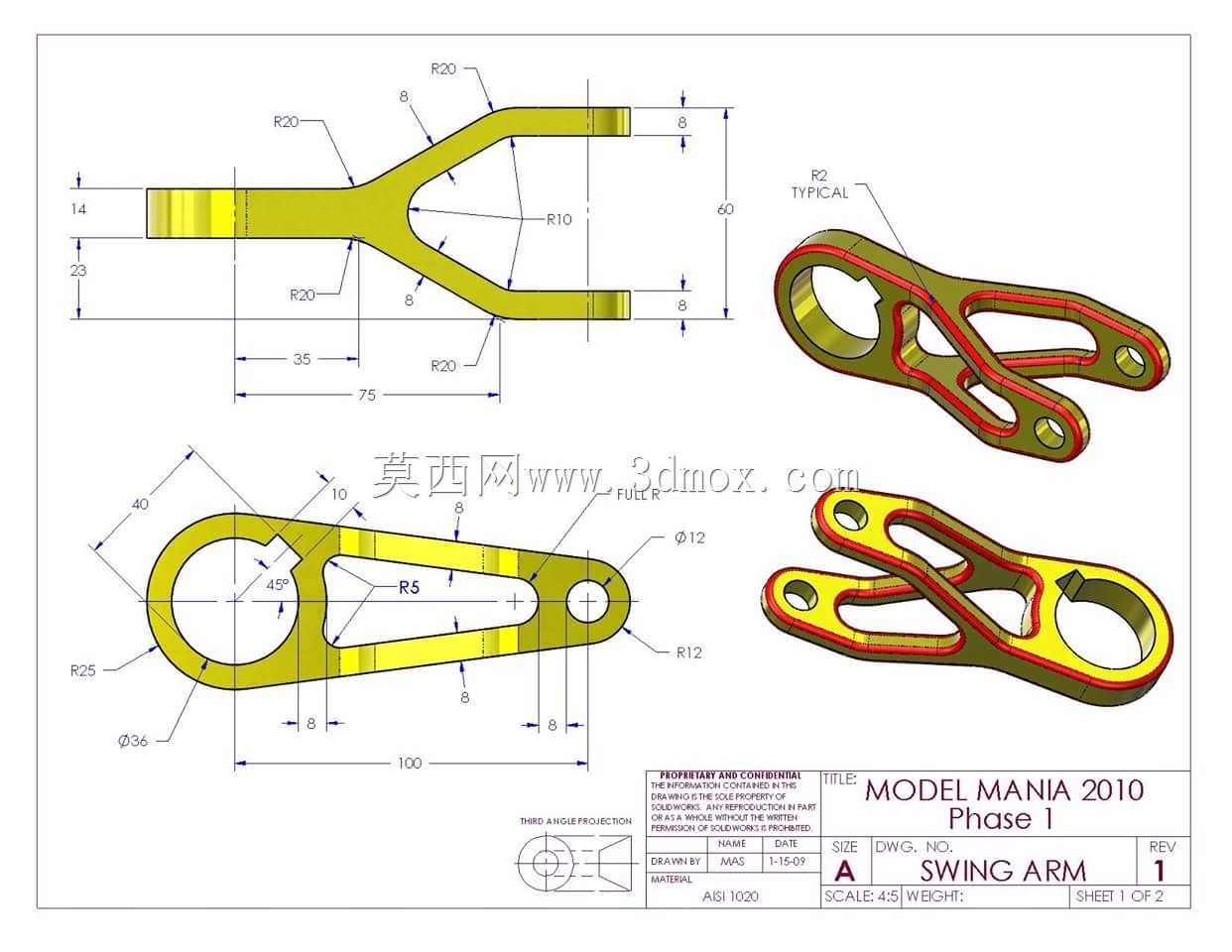

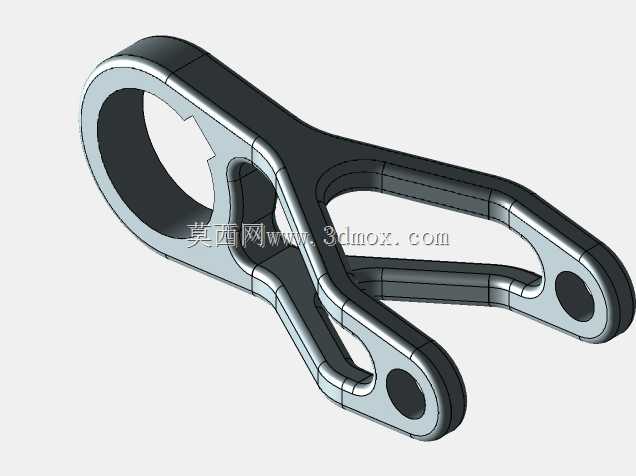

这类叉形摇臂构件常见于轻工机械、小型传动机构的运动传递环节,核心作用是将主动端的摆动动作转化为从动端的往复摆转,在手动操作机构、小型连杆传动组、工位切换定位机构中都能见到同类结构的应用。从结构设计逻辑来看,该构件采用单端叉形开口、单端圆环铰接的布局,叉形端设置两个平行的安装臂,臂端预留同轴安装孔,用于连接从动侧的销轴组件,通过双支点固定的方式降低连接点的侧向晃动量,避免传动过程中出现卡滞;圆环端作为主动铰接点,内孔可配套轴套或轴承与固定销轴配合,承担整个构件的摆转支撑功能,圆环外侧做了大圆弧过渡,既可以降低摆转过程中与周边构件的干涉风险,也能减少应力集中带来的结构失效隐患。

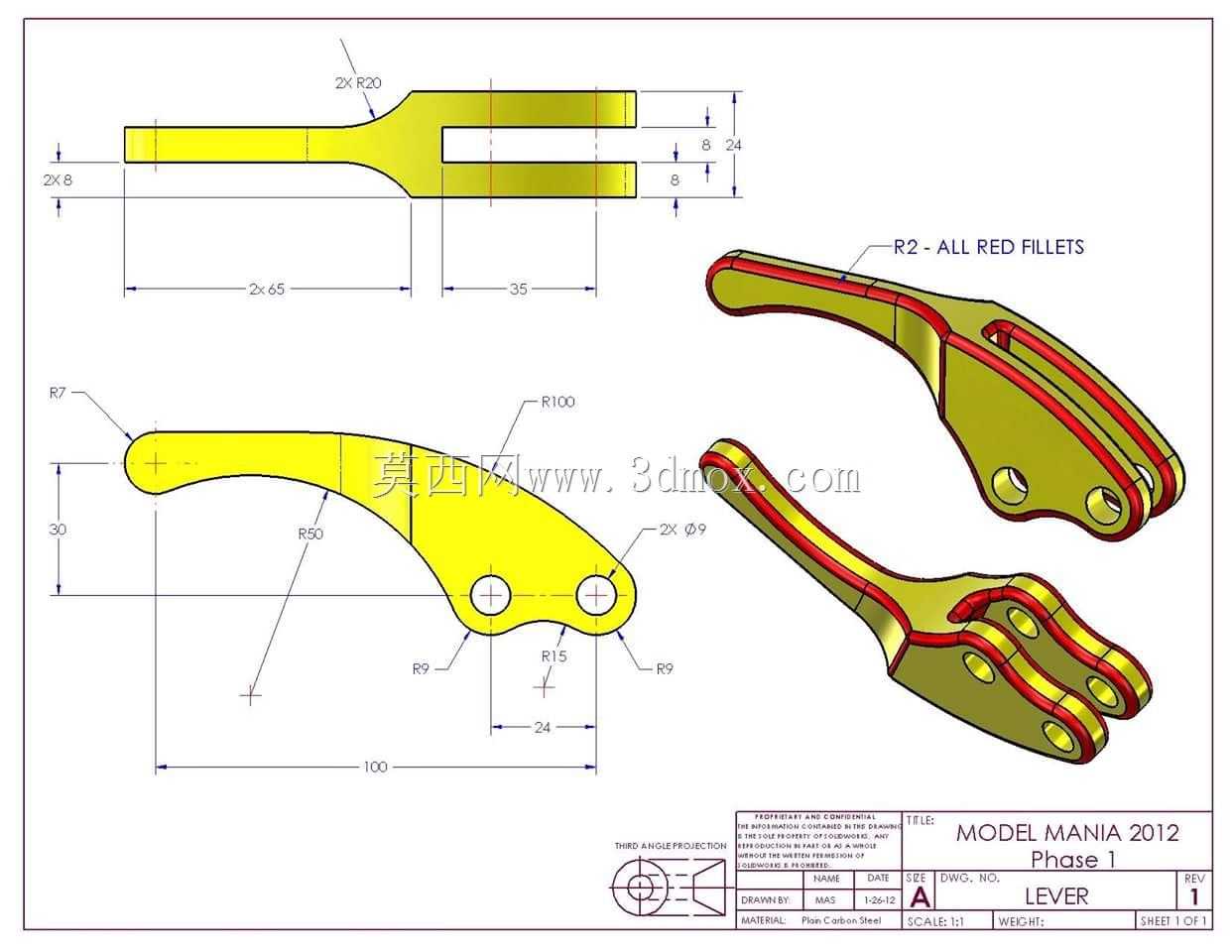

从尺寸边界来看,该构件整体长度控制在100mm量级,叉形端两臂的中心间距、安装孔孔径都做了明确的尺寸约束,臂身的厚度方向尺寸统一,既保证了足够的结构刚度,也控制了整体重量,适合在安装空间紧凑的小型机构中使用。构件的轮廓过渡处全部采用圆角设计,不同受力区域的圆角半径根据应力分布做了区分:叉形臂与主体连接的根部采用较大的R角过渡,抵消摆转过程中根部承受的交变弯曲应力;臂身外侧的小R角则是为了适配周边构件的安装间隙,避免运动过程中出现剐蹭。

在实际应用场景中,这类摇臂往往需要配合复位弹簧、定位销使用,比如在小型夹具的锁紧机构中,叉形端连接夹头的驱动销,圆环端连接操作手柄的转轴,扳动手柄时摇臂绕圆环中心摆转,带动叉形端拉动夹头完成锁紧动作,双平行臂的结构可以保证夹头两侧受力均匀,不会出现单侧偏载导致的夹件偏移。在部分自动化检测设备的工位切换机构中,这类摇臂也会作为气缸动作的传递构件,气缸推杆与叉形端的两臂间隙配合,将气缸的直线运动转化为检测工位的摆转动作,相比单臂结构,叉形双支点的设计能大幅降低推杆的侧向受力,延长气缸密封件的使用寿命。

设计这类构件时,需要重点关注两个核心尺寸的公差配合:一是圆环铰接孔的尺寸精度,孔的圆柱度、与安装销轴的配合间隙直接决定了摆转动作的顺畅度,间隙过大会导致摆转过程中存在空行程,影响机构的定位精度,间隙过小则会出现转动卡滞,尤其是在有粉尘的工况下,过小的配合间隙容易积攒杂物导致构件卡死;二是叉形端两安装孔的同轴度,两孔的同轴度误差超差时,连接销轴会出现别劲现象,长期交变载荷作用下容易造成销轴弯曲变形,甚至导致臂端出现裂纹。此外,构件的臂身截面采用等厚度设计,在保证抗弯截面模量满足载荷要求的前提下,尽可能减少了材料的去除量,适合采用钣金冲压、精铸或者铣削加工的方式成型,不同加工工艺下的尺寸公差预留也需要对应调整:如果采用精铸工艺,需要在铰接孔位置预留加工余量,后续通过铰孔保证配合精度;如果采用钣金冲压工艺,则需要在臂身的折弯位置做压筋处理,提升臂身的抗变形能力。

从受力角度分析,该构件在工作过程中主要承受弯曲载荷与少量的扭转载荷,叉形臂的根部是应力集中最高的区域,设计时通过大圆角过渡、臂身宽度渐变的方式分散应力,避免应力峰值超过材料的屈服强度。构件表面的轮廓线条全部采用平滑过渡,没有尖锐的棱角,既可以减少加工过程中的应力残留,也能避免装配过程中划伤操作人员。在安装边界的校核上,需要重点验算摆转全行程范围内构件的外轮廓是否与周边的固定件、运动件存在干涉,尤其是叉形端摆转到极限位置时,臂端的外侧圆弧与周边构件的安全间隙需要保留至少1mm以上,避免加工误差、装配误差导致运动过程中出现碰撞。
