齿轮连杆组合式往复拍打执行机构

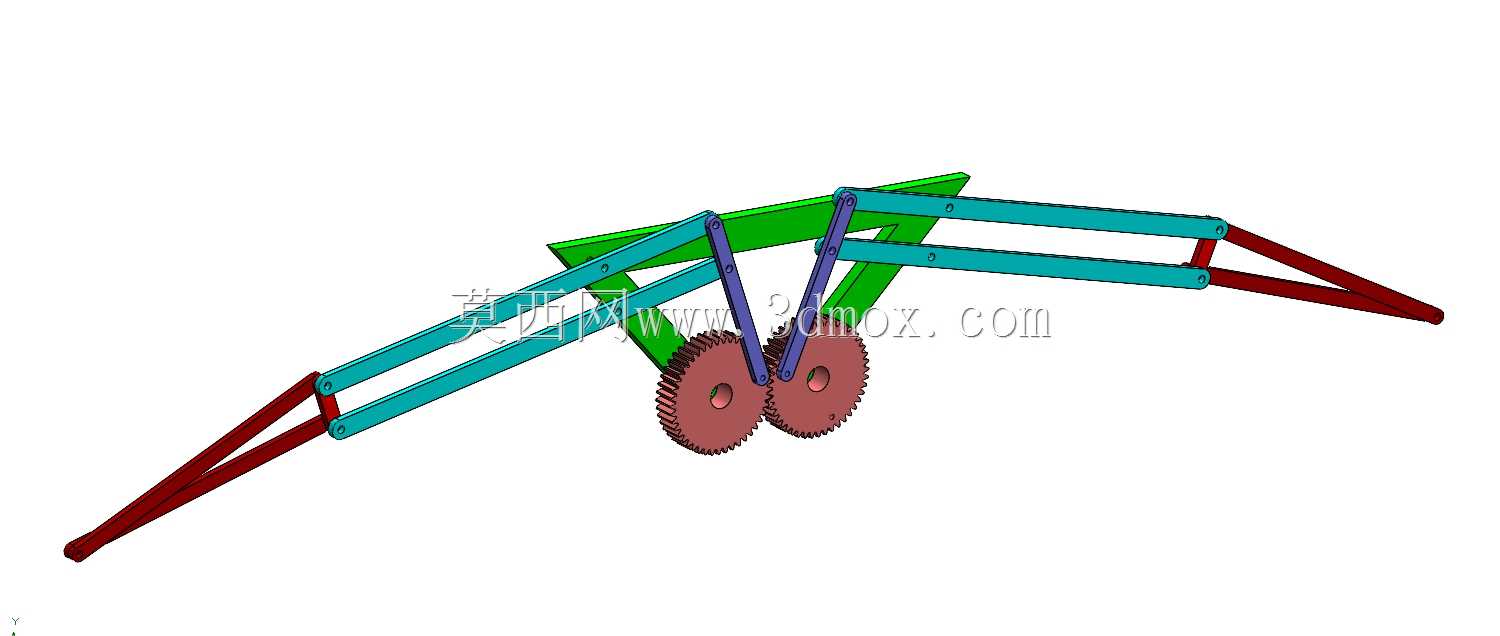

这套拍打执行机构的核心设计逻辑，是通过一对啮合圆柱齿轮的等速反向转动，驱动两侧对称布置的多组平行四边形连杆组，实现末端执行端的规律往复拍打动作，整套机构没有额外的电控换向元件，完全依靠纯机械结构的传动配合完成既定动作轨迹，在高速往复工况下的运行稳定性远高于依靠气动、电磁元件实现换向的同类执行结构。从实际应用场景来看，这类机构常被集成在轻量物料分选、柔性表面清灰、轻薄工件规整的生产线工位上，比如农副加工环节里的浮尘去除工位、印刷行业的纸张堆叠拍齐工位、包装线末端的软袋整平工位，都能看到同原理结构的应用，相比气缸直推的拍打结构，这套纯机械传动的机构不存在气源依赖问题，也不会因为气动元件的密封老化出现出力衰减，连续运行的维护成本更低。

从结构设计细节来看，两个啮合齿轮的分度圆直径完全一致，保证两侧连杆的摆动角度、运动周期完全对称，避免单侧动作不同步导致的末端轨迹偏移；连杆组采用平行四边形铰接结构，不管齿轮转动到哪个角度，末端的拍打作业面始终保持水平姿态，不会出现拍打面倾斜导致的受力不均问题，铰接位置全部采用间隙配合的销轴连接，预留了0.02-0.05mm的转动间隙，既保证连杆转动无卡滞，也能控制长期运行的铰接磨损量在合理范围内。整套机构的安装边界非常紧凑，核心传动部分的齿轮组厚度不超过40mm，两侧连杆完全展开后的最大横向跨度为620mm，收缩状态下的横向尺寸仅为280mm，安装时只需要固定齿轮组的中心轴承座即可完成主体定位，不需要额外搭建复杂的支撑框架，对现有生产线的改造适配性很强。

在功能特性上，这套机构的拍打频率完全和输入轴的转速绑定，只需要调整驱动电机的转速，就能在60-300次/分钟的范围内无级调整拍打频率，不需要更换任何传动零件；末端拍打端的摆幅可以通过调整连杆上的铰接点安装位置实现微调，当铰接点向齿轮中心靠近时，末端摆幅减小，拍打力度更轻柔，适合处理薄膜、薄纸这类易损物料，当铰接点向末端方向调整时，摆幅增大，拍打力度更强，适合处理有一定厚度的工件、或者附着较牢的表面浮尘清理场景。设计阶段特意将所有连杆的受力截面做了等强度优化，连杆中段采用矩形截面结构，铰接位置做了局部加厚处理，在保证整体结构刚度的前提下，尽可能降低运动件的自重，减少齿轮啮合位置的径向载荷，延长轴承和齿轮的使用寿命。

从安装适配的角度来看，齿轮的输入轴端预留了标准键槽，既可以直接连伺服电机、减速电机的输出轴，也可以通过同步轮、链轮接入设备的现有传动链，不需要额外定制转接零件；所有铰接销轴的端部都设计了卡簧槽，装配时用轴用卡簧限位即可，不需要额外做螺纹锁紧，日常维护拆换连杆的时候非常方便。整套机构的运动轨迹经过反复校核，在整个运动行程内不存在连杆干涉、死点位置，不管是正转还是反转输入，都能顺畅完成往复拍打动作，不会出现机构卡锁的问题，哪怕是驱动端出现意外过载，传动链上的载荷也会先作用在铰接销轴上，不会打坏齿轮齿面，故障排查和零件更换的成本很低。
