双支座四杆链条联动传动结构设计

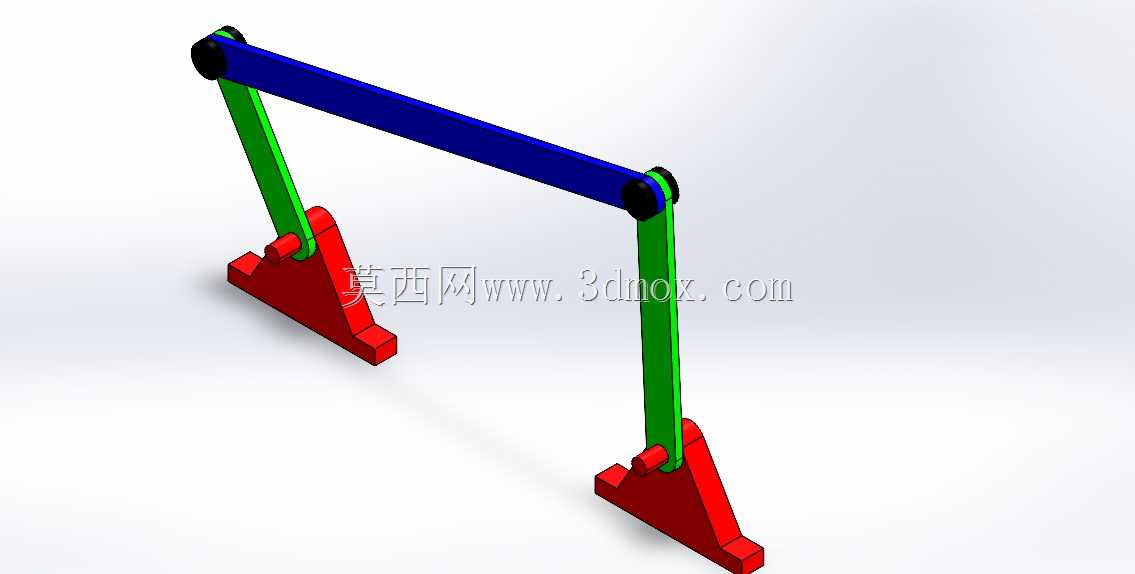

　　这套双支座四杆链条联动结构，常被应用在轻工输送线的间歇拨料工位、小型自动化设备的直线往复驱动单元，以及教学演示用的机构原理实训台架上，区别于纯铰接的平面四杆结构，它在连杆与摇杆的铰接端集成了链条传动副，能在实现摇杆定角度摆动的同时，同步输出小扭矩的旋转动力，省去额外布置同步带或链轮的安装空间，适合工位紧凑、需要复合动作的小型设备布局。从实际使用场景来看，这类结构在日化产品灌装线的瓶身推送工位适配性很强，两个红色支座通过底部的安装孔固定在设备型材台面上，安装时需要保证两个支座的铰接孔同轴度误差控制在0.05mm以内，避免摇杆摆动时出现卡滞，整套结构的横向安装跨度可根据实际工位需求调整连杆长度，常规适配的工位间距在200mm到400mm区间，支座本身的高度为120mm，底部安装面的长宽尺寸为80mm*60mm，预留四个M6的沉头安装孔，可直接固定在欧标4040型材的T型槽上，不需要额外加工转接板。设计这套结构的时候，首先要确定摇杆的摆动角度范围，常规工况下摇杆的摆角设置在30度到60度之间，摆角过大会导致链条张紧力骤增，加速铰接处的衬套磨损，摆角过小则无法满足推送行程要求；蓝色的主连杆采用矩形截面结构，相比圆杆的抗扭刚度提升40%左右，能承受推送工位上最大50N的横向载荷，连杆两端的铰接轴采用台阶轴设计，轴径为12mm，配合铜基含油衬套，不需要频繁加注润滑脂，日常维护周期可延长到6个月以上。

　　绿色的摇杆部件和支座之间的铰接点，集成了链轮安装位，链条绕接在两端摇杆的链轮上，当主动摇杆被气缸或者伺服电机驱动摆动时，从动摇杆会在连杆的带动下同步摆动，同时链条会带动两端的链轮产生相对转动，这个转动动作可以用来驱动工位上的小型拨轮、压头或者检测传感器的旋转支架，实现一个动力源同时完成直线推送和旋转调整两个动作，相比传统的两个独立驱动单元，能减少一个动力元件的布线和控制逻辑，降低设备的制造成本和故障点。

　　在安装边界的考量上，这套结构的上方需要预留至少30mm的安全间隙，避免连杆摆动时和上方的设备护板或者管线产生干涉，摇杆摆动的前后侧需要预留20mm的操作空间，方便后期更换衬套或者调整链条张紧度，链条的张紧通过连杆端部的调节螺钉实现，张紧力调整到链条下垂量在5mm到8mm之间即可，张紧力过大会导致铰接处的转动阻力增大，驱动端的负载提升30%以上，张紧力过小则会出现链条跳齿，导致两个摇杆的动作不同步，影响工位的动作精度。从功能特性来看，这套结构的运动轨迹可控，通过调整连杆和摇杆的长度比例，可以实现不同的末端运动曲线，既可以实现匀速的直线推送，也可以实现末端的急回特性，适配需要快速回程的工位，提升设备的运行节拍；结构本身的零件数量少，除了标准的链轮、链条、紧固件之外，其余的支座、连杆、摇杆都是常规的机加工件，加工精度要求不高，普通的铣床和钻床就能完成加工，制造成本较低，适合批量应用在中小型自动化设备上。

　　在实际选型适配的时候，需要根据工位的负载大小调整连杆的壁厚，常规工况下连杆采用2mm壁厚的Q235矩形管即可，如果负载超过80N，可以更换为3mm壁厚的钢管或者铝合金型材，在保证刚度的同时控制整体重量；铰接处的衬套如果是在无尘车间使用，可以采用POM材质的自润滑衬套，避免油污污染产品，如果是在普通的工业车间使用，采用铜基含油衬套的耐磨性能更好，使用寿命更长。另外这套结构的运动过程没有冲击，只要铰接处的间隙控制在0.1mm以内，运行时的噪音可以控制在55分贝以下，符合车间的噪音管控要求，不需要额外加装隔音防护装置。
