阀块配套弧形支撑安装工具架结构

在液压阀组集成装配、仪表管路预装的车间作业场景里，这类支撑结构的工具架是工位上不起眼但直接影响装配精度的配套构件，很多一线装配钳工在排布阀块周边的管路、预装小型阀芯组件时，都会用到这类带弧形定位面的架体来承托待装工件，避免阀块圆弧面在预装过程中出现磕碰、滑移，影响后续密封面的装配精度。

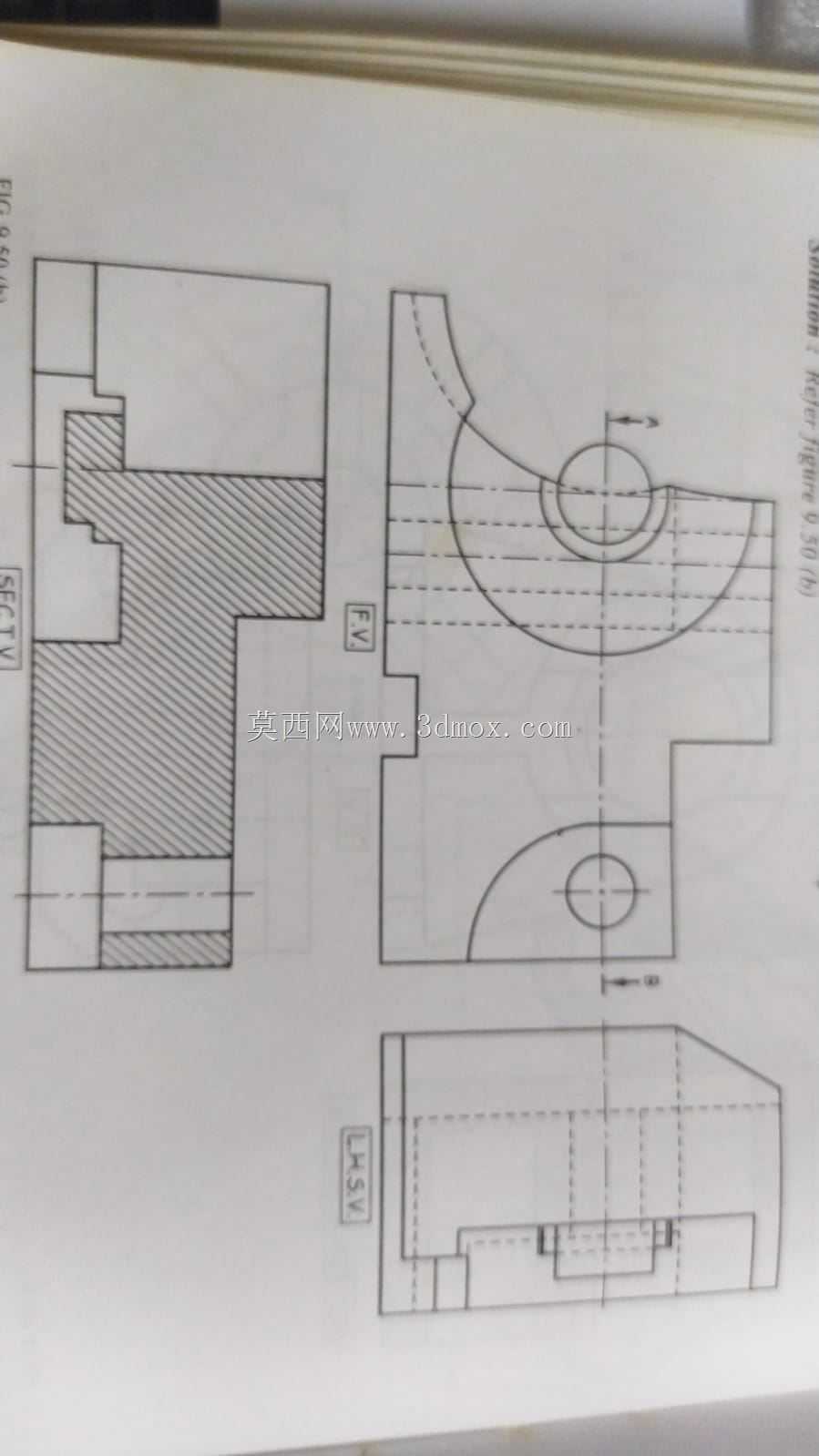

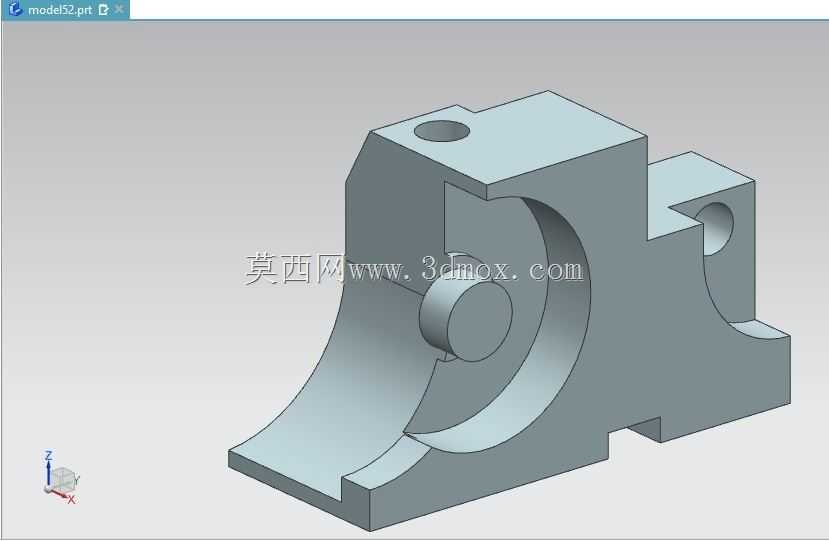

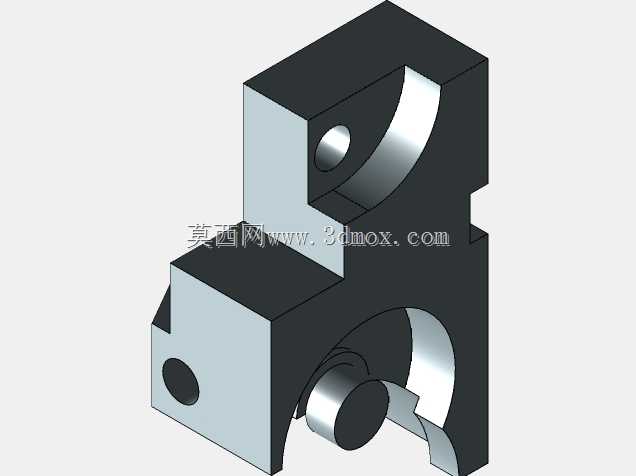

从结构功能来看，这个架体的核心功能是为带圆柱弧面的阀块类工件提供稳定的侧向支撑与定位基准，主体的大尺寸弧形内凹面是直接和工件外圆弧面贴合的工作面，弧面的曲率完全匹配对应阀块的外圆轮廓，装配时工件弧面卡入这个内凹结构后，不会出现周向转动，方便作业人员在上方的平面区域安装固定螺丝、调整密封垫片位置。架体上方伸出的带孔凸台是安装定位销的位置，两个对称分布的销孔可以和工位台面上的定位孔配合，把整个架体牢牢固定在装配工作台的指定位置，避免作业过程中架体移位导致的工件对位偏差。侧面伸出的带孔凸耳则是用来安装辅助压块的，当需要对阀块进行密封测试时，可以通过这个凸耳上的孔穿入快压螺丝，把工件临时压紧在架体上，不需要额外找工装夹持，大幅减少预装环节的辅助作业时间。

设计这类构件的时候，首先要确认的是待支撑阀块的外圆弧度公差，内凹弧面的曲率半径要比工件外圆半径大0.02到0.05毫米，既保证工件可以顺畅卡入定位，又不会因为间隙过大导致支撑时出现晃动。架体底部的两个支撑脚是整个结构的受力支撑点，两个脚的跨度要比上方弧形工作面的宽度大三分之一左右，这样即使在架体单侧施加压装力，整个结构也不会出现侧翻。主体的壁厚设计要兼顾刚性与减重需求，弧形工作面的壁厚保持在8到10毫米即可，非受力的侧边区域可以适当做减薄处理，避免整个架体过重，不方便工位间的转移调整。上方的销孔位置要和工作台的标准安装孔位对齐，孔的公差采用H7精度，保证定位销插入后没有明显旷量。侧面凸耳的孔位要避开弧面的受力区域，避免压紧时的作用力直接传导到弧面贴合处导致工件表面被压伤。

从安装边界来看，这个架体的整体长度控制在120毫米左右，宽度在80毫米上下，高度不超过90毫米，适合放在常规的装配工作台台面上使用，不会占用过多的工位空间。底部支撑脚的底面要做铣平处理，平面度公差控制在0.02毫米以内，保证架体放在台面上时没有翘曲，和台面的贴合面间隙不超过0.01毫米。上方定位销孔的中心距要严格匹配工作台T型槽的标准间距，不需要额外打孔就可以直接固定在常规的装配工作台上。弧形工作面的最低点距离底部支撑面的高度要和作业人员的操作高度匹配，保持在60毫米左右，让作业人员在操作时手腕可以保持自然平放的姿态，减少长时间作业的疲劳感。侧面凸耳的安装孔中心距离弧面的最外侧边缘要有15毫米以上的距离，保证安装压块的时候不会和工件产生干涉。

实际应用中，这类架体除了用在阀块预装工位，也可以临时用来支撑同曲率的其他轴类、套类零件，完成小型零件的钻孔、去毛刺等轻加工工序，因为弧面的定位特性，只要工件外圆和弧面曲率匹配，都可以获得稳定的支撑效果。结构上没有多余的复杂特征，所有的特征都是为了实现定位、支撑、固定的核心功能，没有冗余的装饰性结构，完全是面向车间实际作业需求设计的功能性构件，建模过程中通过参数化拉伸完成主体结构，再对弧面、安装孔等关键特征做精确的尺寸约束，保证所有配合尺寸的公差符合装配要求，加工时可以直接采用整块方料铣削成型，不需要复杂的工装夹具，加工成本低，后期维护也很方便，弧面出现磨损后只需要重新铣削弧面就可以继续使用，不需要整体更换构件。
