蛋形螺旋逆流式换热装置结构设计

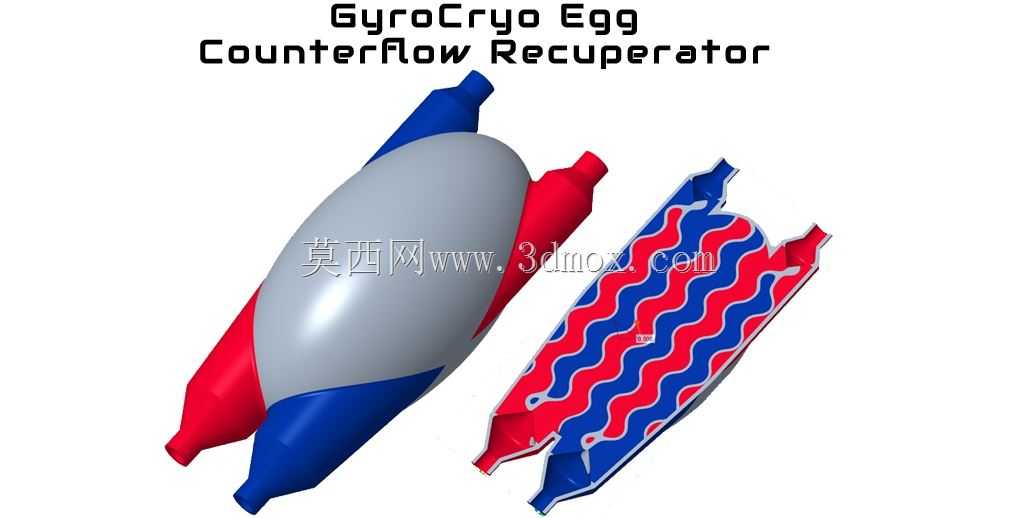

在分布式能源系统、小型低温制冷装置、微型燃气轮机回热回路以及紧凑型实验台架的热管理环节中，传统管壳式、板翅式换热器往往受限于空间占用、流阻表现以及加工复杂度，难以适配小体积、高换热效率、快速成型的场景需求。这款蛋形螺旋逆流换热装置，正是针对这类紧凑安装场景开发的换热结构，其整体采用蛋形螺旋外壳构型，从流体力学底层逻辑规避了常规弯折流道带来的局部压损激增问题——常规换热器流道若存在急弯，会在弯角处形成流体涡旋死区，不仅抬升整体流阻导致泵功消耗增加，还会降低有效换热面积利用率，而蛋形的连续曲面过渡，能让冷热流体在流道内保持稳定的层流或低湍流度流动状态，全程无明显流动死区。

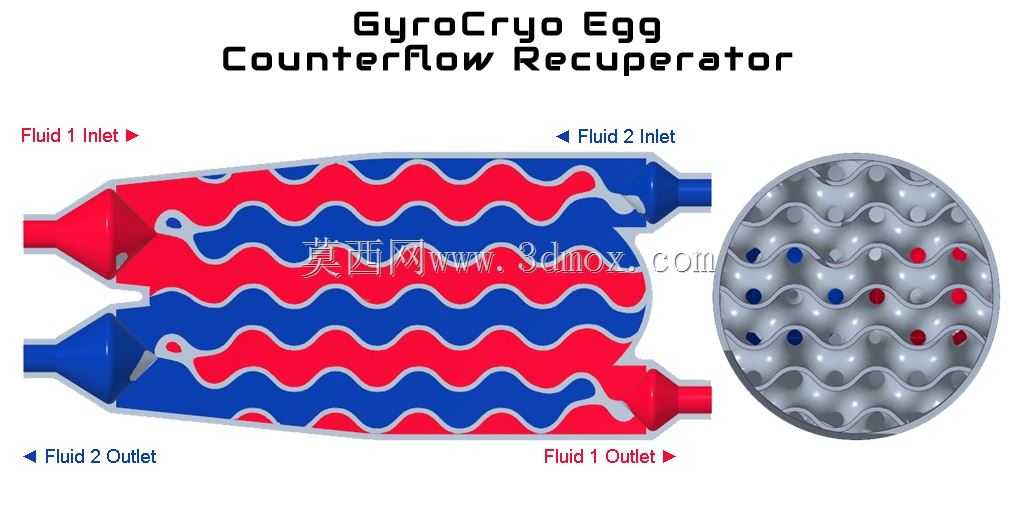

从结构功能来看，装置内部设置独立的双螺旋流体通道，冷热流体分别沿相邻的螺旋流道逆向流动，逆向流动的布置能让整个换热行程内冷热流体始终保持较高的温差梯度，相较于顺流布置能在同等换热面积下提升15%-25%的换热效率，这一点在小流量、小温差的换热场景中优势尤为明显。螺旋流道的构型本身也具备自支撑特性，在采用熔融沉积、光固化等3D打印工艺加工时，只要摆放方位沿蛋形长轴与打印平台垂直，流道内部无需额外添加支撑结构，不仅能减少后处理工序的工作量，还能避免支撑拆除过程中对流道内壁面造成的划伤、凸起等缺陷，保证流道内壁的粗糙度均匀，进一步降低流动阻力。

设计过程中针对螺旋晶格的参数做了多轮迭代：首先是螺距的选取，螺距过大则流道有效换热长度不足，冷热流体换热不充分；螺距过小则流道通流截面变窄，相同流量下压损会呈指数级上升，最终选定的螺距参数平衡了换热效率与流阻表现，适配常规小型流体泵的输出压头范围。其次是流道壁厚的设计，壁厚过薄会导致壳体承压能力不足，在高压流体工况下容易出现渗漏甚至破裂；壁厚过厚则会增加壳体的导热热阻，削弱冷热流体之间的热量传递效率，最终的壁厚取值兼顾了结构强度与导热需求，可适配常规低压流体换热工况的承压要求。

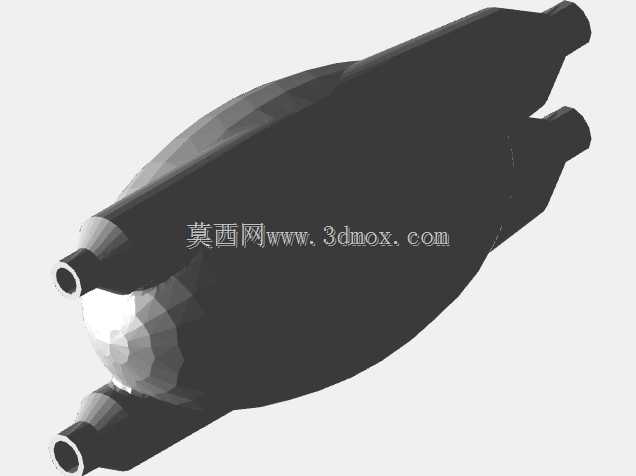

从安装边界来看，装置两端的流体接口沿蛋形长轴两端同轴布置，接口采用标准圆柱对接结构，可直接适配常规快插接头或法兰连接，安装时无需额外设计复杂的转接工装，整体外形无外凸的尖锐结构，安装所需的外围预留空间仅需比蛋形最大截面直径大20mm即可，能轻松嵌入到紧凑型设备的内部空隙中，不会占用过多的设备安装空间。相较于常规的圆柱状螺旋换热器，蛋形结构的重心更靠近安装面中点，设备运行过程中受流体脉动带来的振动影响更小，长期运行的结构稳定性更优。

在实际应用场景中，这款换热装置可用于小型低温制冷系统的回热环节，回收冷量提升制冷效率；也可用于微型燃气轮机的排气回热回路，预热进气提升燃烧效率；还能适配小型实验台架的流体温控环节，实现冷热流体的精准热量交换。其无支撑的3D打印适配性，也让小批量定制化生产的周期大幅缩短，无需开模即可快速完成不同参数规格的结构迭代，对于研发阶段的实验装置搭建来说，能有效缩短项目的研发周期，降低定制加工的成本。

流道的独立分隔设计彻底避免了冷热流体的串流问题，分隔壁面与螺旋流道一体成型，不存在焊接、粘接带来的接缝渗漏风险，长期运行的可靠性更高。蛋形外壳的曲面结构本身具备更好的结构刚度，同等壁厚下相较于圆柱壳体能承受更高的内外压差，在存在一定压力波动的工况下，壳体形变更小，不会因为反复形变导致疲劳损坏。
