螺纹连接可堆叠式3D打印生物反应装置

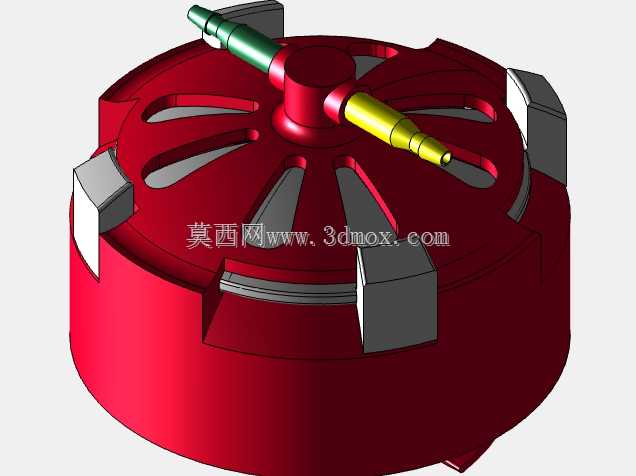

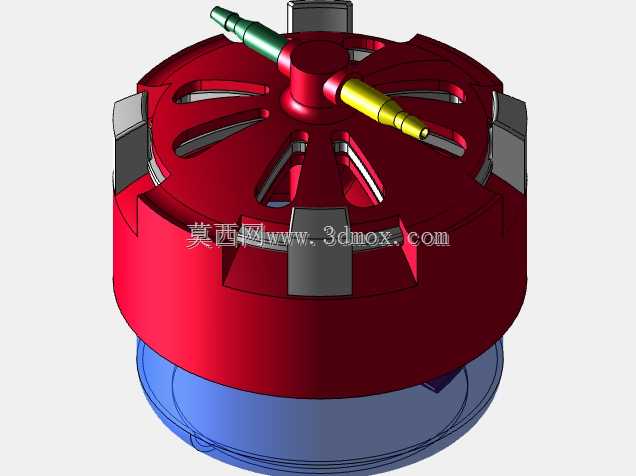

　　这款生物反应装置的设计完全围绕桌面级FDM 3D打印的工艺特性展开，核心部件仅分为瓶盖与瓶身两个独立打印单元，二者通过标准三角螺纹实现旋合连接，无需额外紧固件即可完成装配，螺纹段的配合公差预留了0.2mm的间隙，既可以抵消PLA、PETG等常见打印耗材冷却收缩带来的尺寸偏差，也能保证手动旋合时的顺畅度，不会出现卡滞或滑牙问题。瓶盖部分采用一体化打印设计，将饲管接口、手动搅拌结构、CO2通风调节口全部整合为单个打印部件，无需后续拼接组装，打印时仅需添加少量支撑即可完成成型，支撑拆除后仅需简单打磨螺纹段与接口边缘即可投入使用，大幅降低了后处理的工作量。

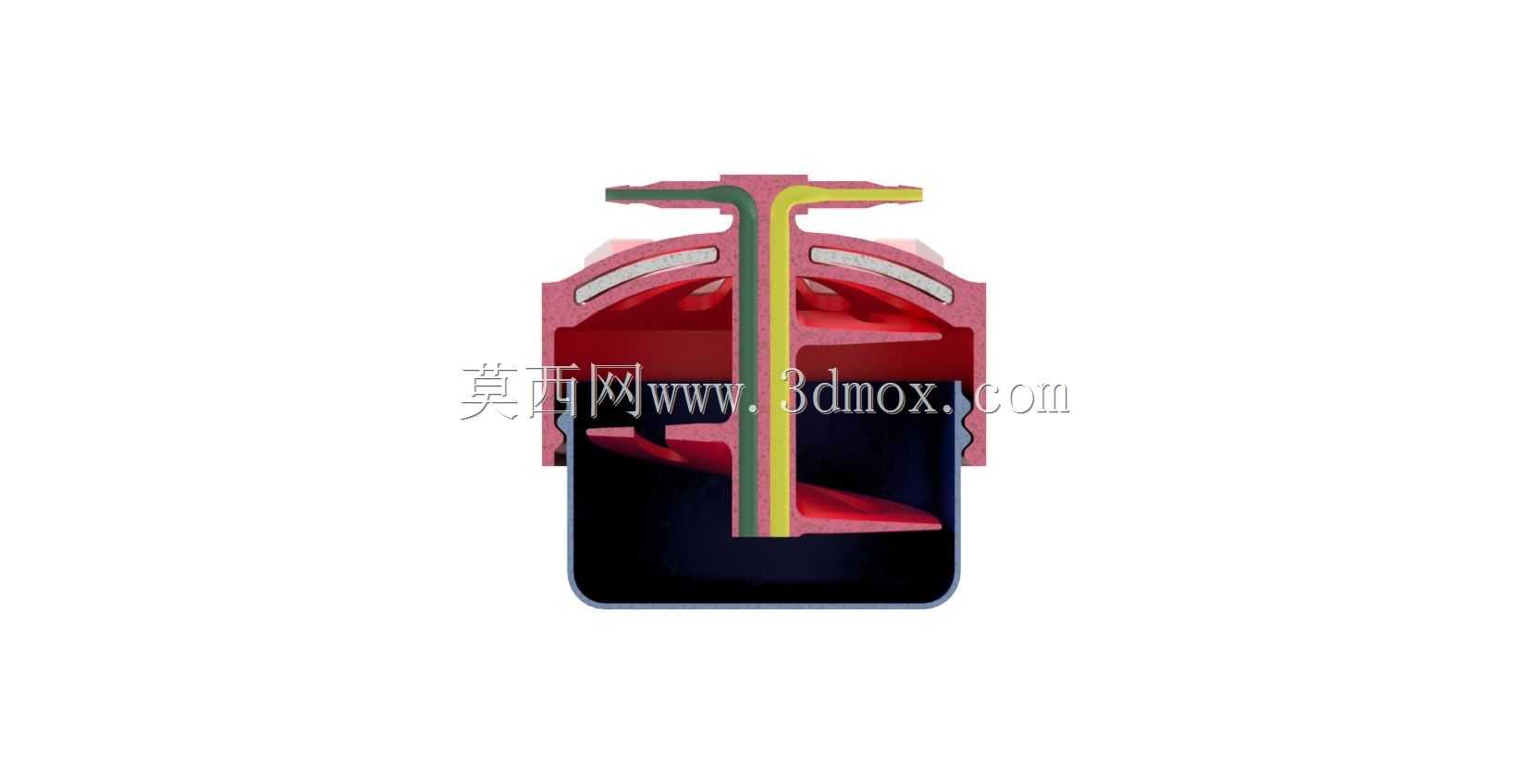

　　从实际应用场景来看，这款装置主要面向小规模生物实验、家庭式微生物培养、教学演示实验等非工业化量产场景，可用于藻类培养、微生物发酵、小型组织样本预处理等操作，手动搅拌结构集成在瓶盖中心，采用贯穿式轴体设计，轴体下端带有斜向搅拌桨，上端伸出瓶盖顶部，无需外接动力源，仅需手动旋转顶部轴头即可带动桨叶搅动容器内的物料，搅拌桨的倾斜角度经过优化，旋转时可带动容器内液体形成上下循环流，避免物料在底部沉积，同时不会产生过于剧烈的涡流导致液体溅出。CO2通风口设置在瓶盖侧部，采用可旋转遮挡片结构，通过转动遮挡片即可调整通风口的开孔面积，实现通气量的无级调节，满足不同培养场景下的气体交换需求，通风口内侧预留了滤膜安装位，可放置0.22μm的透气滤膜，防止外界杂菌进入容器内部污染培养物。

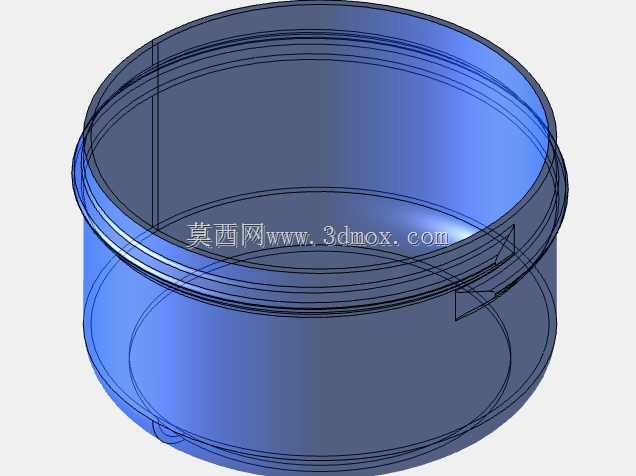

　　瓶身采用直筒式外形设计，底部带有定位凸台，瓶盖顶部对应设置了定位凹槽，多个装置堆叠时，上方装置的底部凸台可嵌入下方装置的瓶盖凹槽内，堆叠偏移量控制在1mm以内，可稳定实现多层叠放，充分利用恒温培养箱、桌面置物架的垂直空间，适合多组平行实验同时开展。瓶身侧壁厚度设置为2mm，在保证结构强度的同时尽可能降低耗材用量，打印时采用壁厚2层、填充率20%的参数即可满足常压使用需求，不会出现渗液或变形问题。饲管接口从瓶盖顶部延伸至瓶身内部近底部位置，接口外径适配通用的实验室硅胶管规格，可直接连接蠕动泵实现培养液的连续更换或样本抽取，无需额外定制转接接头。

　　设计过程中充分考虑了打印容错性，所有转角位置均采用R2以上的圆角过渡，避免打印时出现应力集中导致的层间开裂，所有悬空结构的倾斜角度均大于45度，除了螺纹段与搅拌桨的少量位置外，其余部分无需添加支撑即可顺利打印，减少了支撑耗材的浪费。装置整体的内部有效容积经过测算可满足常规小规模培养的容量需求，外部安装边界尺寸适配常规的试管架、培养箱层架间距，无需额外定制放置支架。瓶盖与瓶身的螺纹连接段长度设置为15mm，保证连接后的密封性，在静置培养时不会出现漏液问题，同时也方便拆卸清洗，装置整体可耐受75%酒精擦拭消毒，满足生物实验的基本卫生要求。搅拌轴与瓶盖的配合位置预留了0.15mm的间隙，既可以保证轴体转动顺畅，也能减少液体从配合间隙渗出的概率，配合位置可根据使用需求添加少量硅脂润滑，进一步提升转动手感与密封性能。
