被动式通用锁扣顺序释放牵引装置

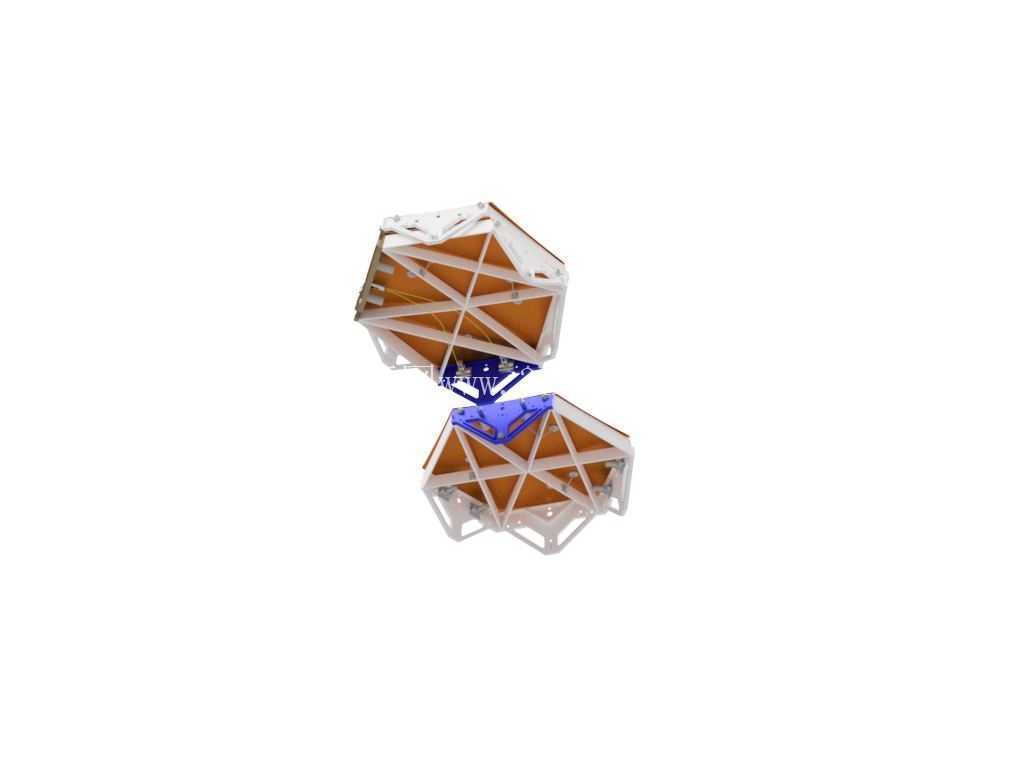

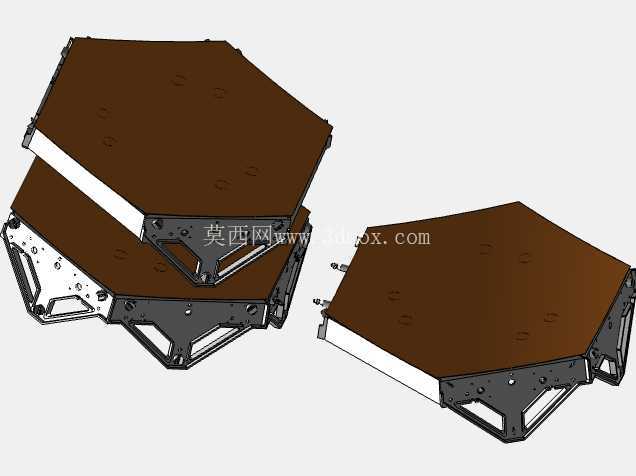

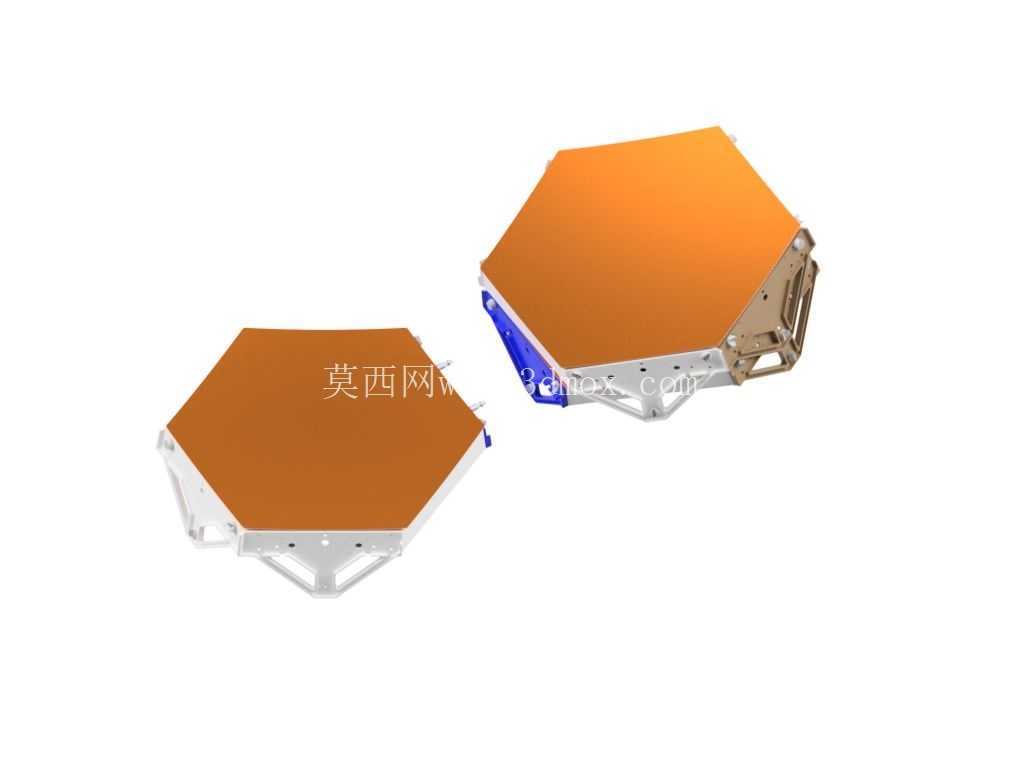

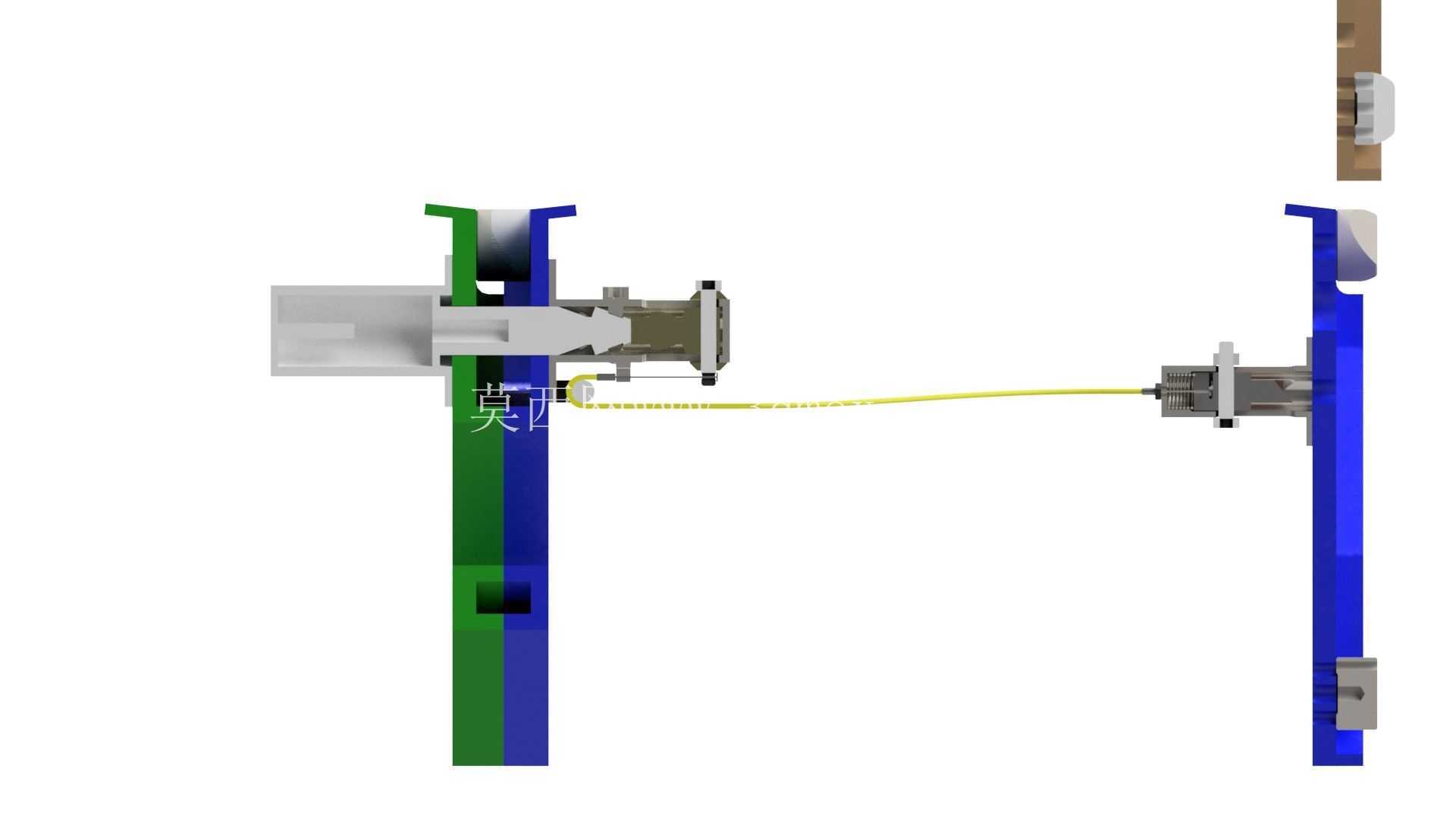

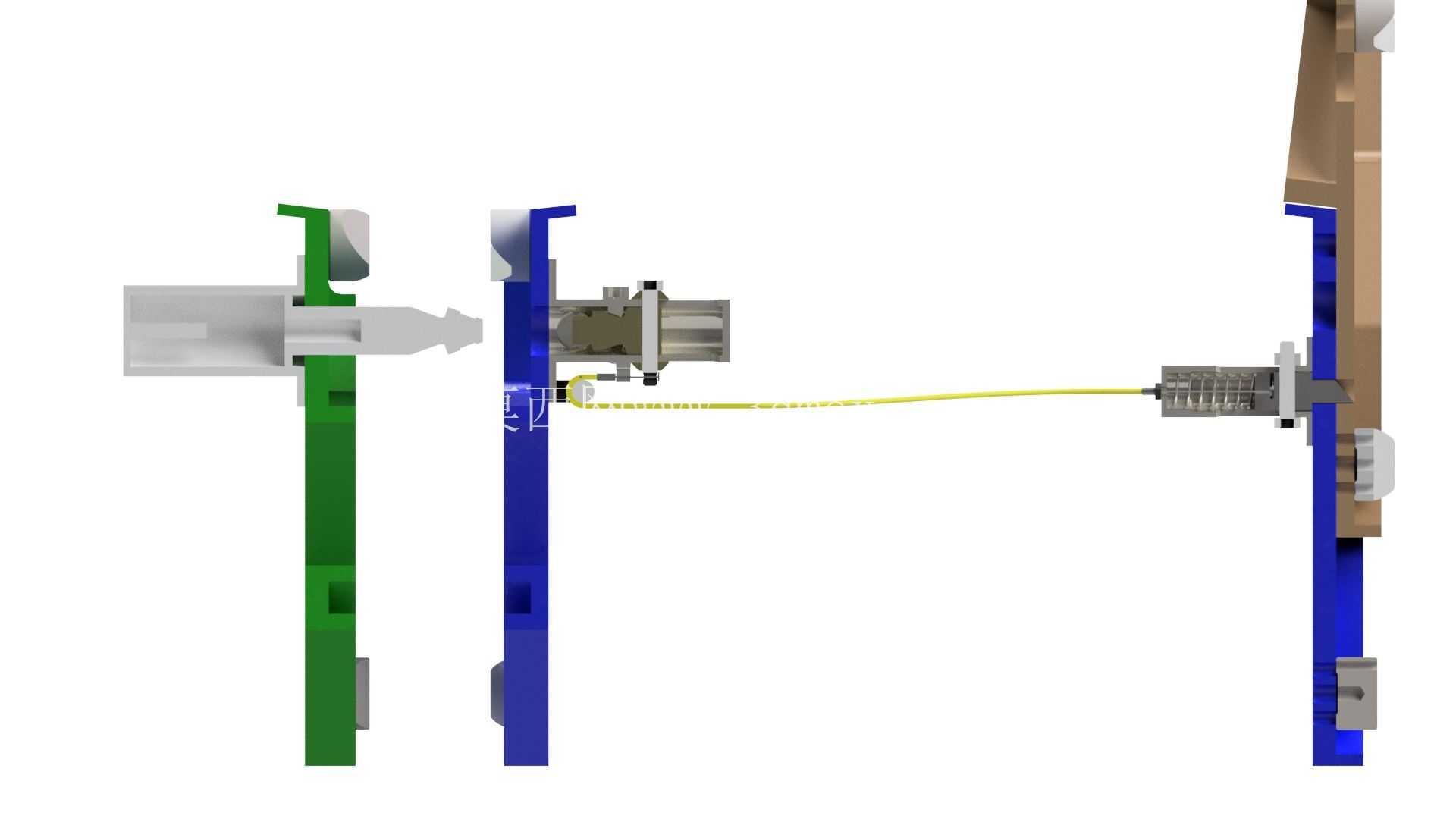

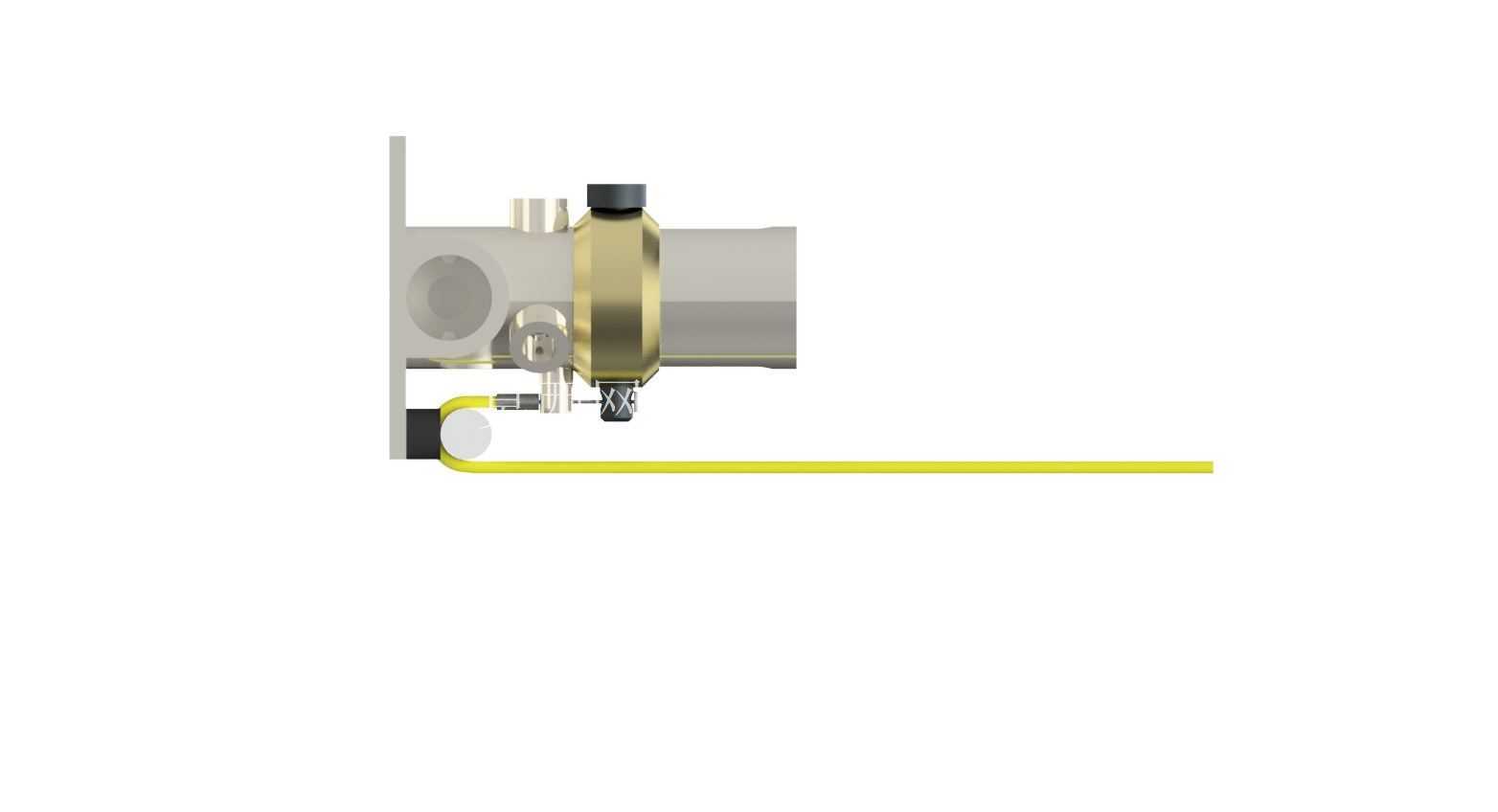

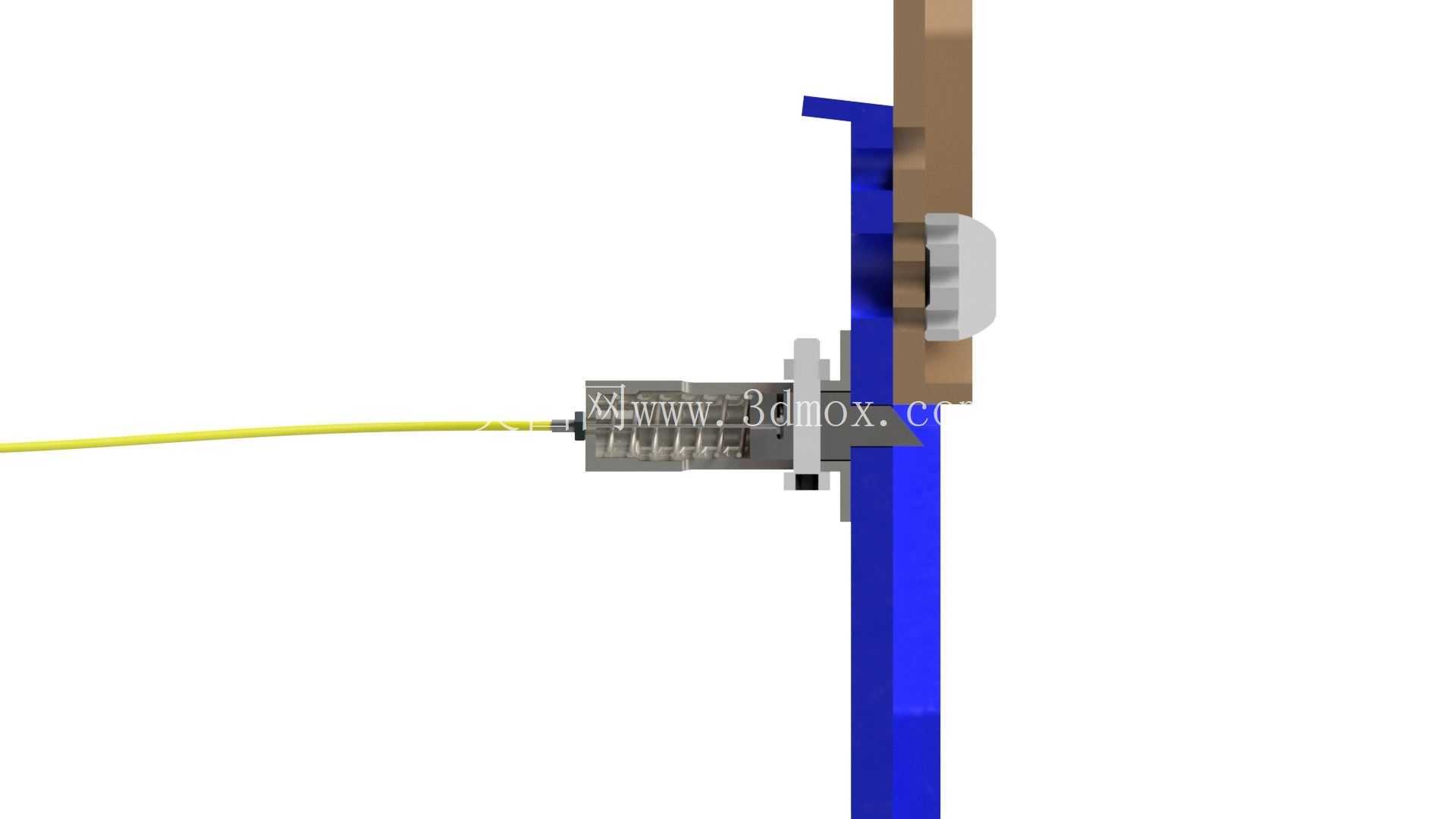

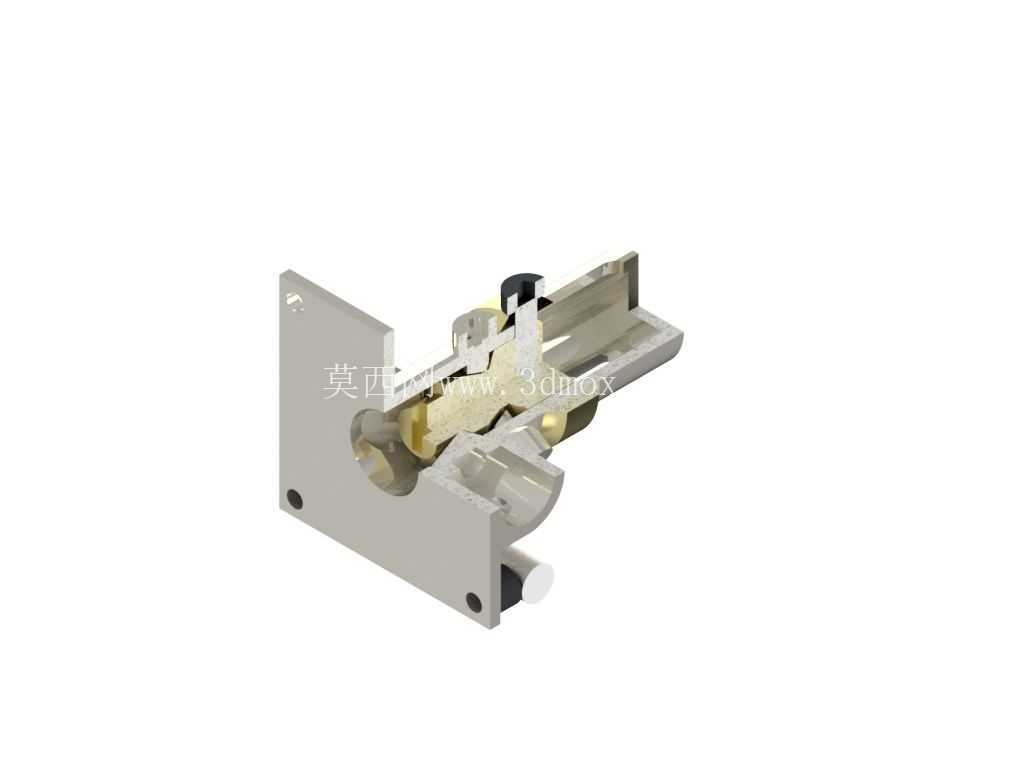

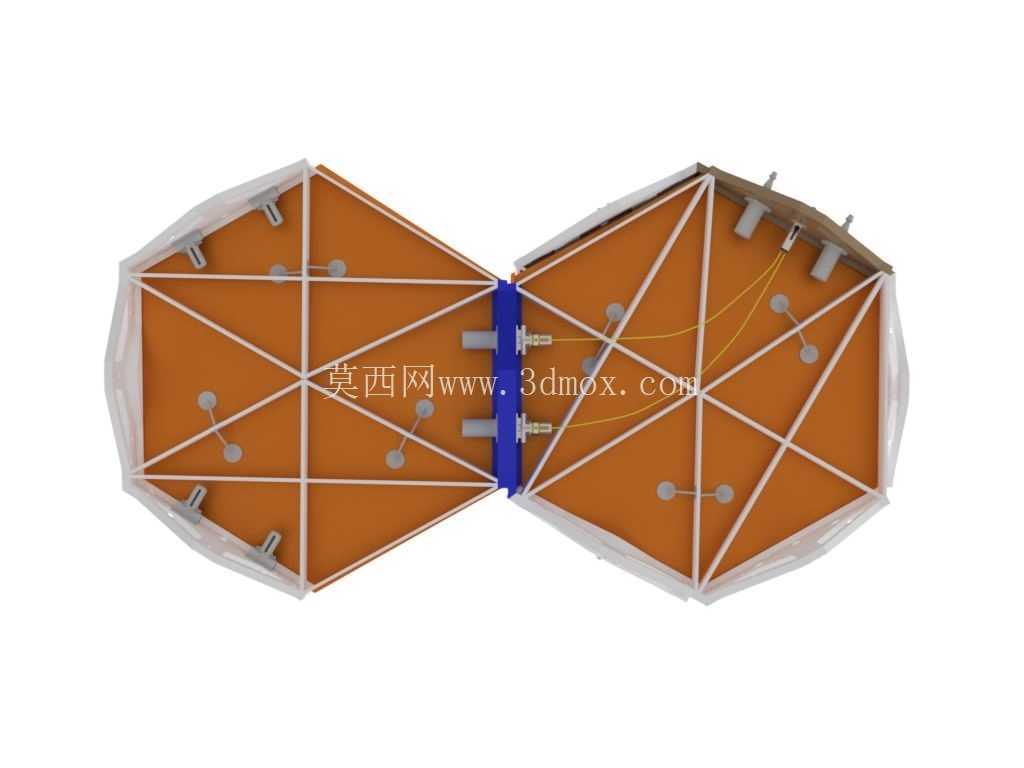

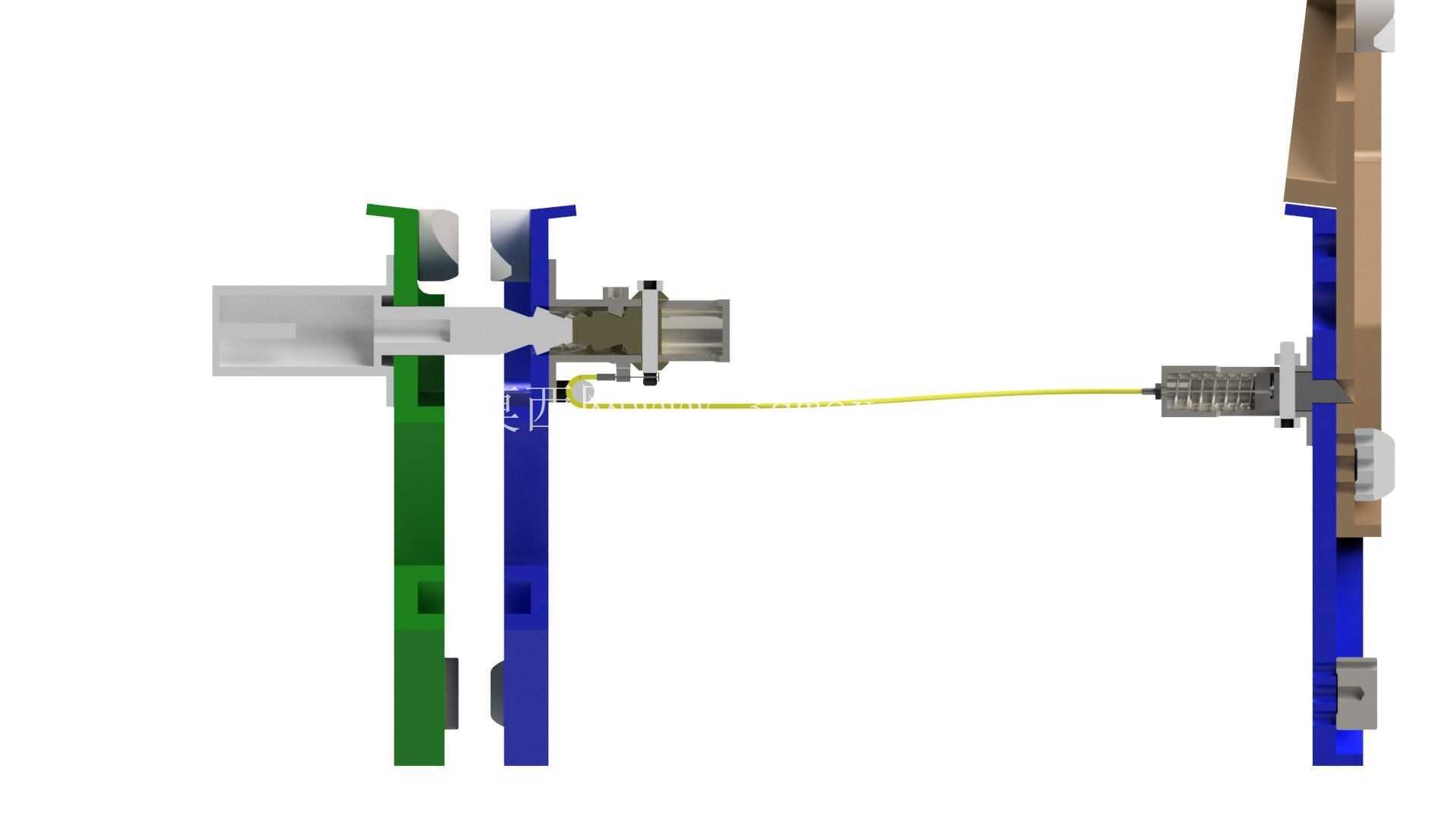

　　该被动式通用锁扣释放牵引装置，核心应用场景集中在需要按预设顺序逐次解锁多组面板的机械系统中，常见于航天载荷舱段面板解锁、大型设备检修舱门顺序开启、模块化装备面板分批释放这类对解锁顺序有严格要求的工况，避免多面板同步解锁带来的结构干涉、部件碰撞或是解锁冲击过大损伤周边器件的问题。整套机构的设计核心思路是最大化降低运动部件数量，摒弃传统多组独立驱动解锁的冗余结构，依托拉线传动的形式实现顺序动作的传递，整套机构的运动部件仅包含拉线传动副、锁销拨动组件以及顺序触发限位结构，没有多余的齿轮、连杆等复杂传动件，从结构根源上降低卡滞风险，传动拉线的选型参考制动系统拉线的成熟设计标准，抗拉伸形变能力强，长期使用下的行程漂移量控制在极小范围内，解锁动作的可靠性能够得到充分保障。从结构功能实现逻辑来看，整套装置依托预先设计的“埃及钥匙”式顺序触发结构实现动作的顺序传递，当输入端施加拉线拉力时，首先触发第一级锁销的位移，释放第一层面板，当第一级锁销位移到预设行程位置时，才会带动第二级传动结构动作，拨动第二组锁销释放对应面板，以此类推实现逐层面板的顺序解锁，每一级的解锁行程都设置了硬限位结构，避免前级动作超程导致后级误触发，同时每一级锁销都配置了复位弹性件，在解锁动作完成、拉线拉力卸除后，锁销能够自动复位到锁止位置，方便后续的重复锁合操作。从外形与安装边界来看，整套装置的主体承载结构采用六边形板式构型，橙色的面板覆盖层既作为结构防护层，也作为安装基准面，主体结构的边角处设置了统一规格的安装孔位，能够直接适配标准的舱段安装接口，安装时不需要额外制作过渡转接板，整体结构的厚度控制在薄型化范围内，不会占用过多的舱内安装空间，侧边的金属连接结构集成了拉线导向槽与锁销安装位，所有运动部件都内嵌在结构腔体内部，外部没有突出的运动构件，避免安装或是使用过程中外物剐蹭导致机构卡滞。在实际选型适配过程中，需要重点关注拉线的布线路径，拉线的弯曲半径不能小于产品要求的最小值，否则会增大拉线传动的阻力，导致解锁行程不足出现锁销无法完全脱开的问题，同时安装时需要保证每一级锁销与对应面板锁扣的对中精度，偏差过大会导致锁止时卡滞、解锁时阻力过大。整套机构不需要额外配置独立的驱动源，仅依靠输入端的拉线拉力即可完成全部顺序解锁动作，非常适合应用在驱动资源有限、对结构重量与可靠性要求极高的装备场景中，相比传统的电驱动顺序解锁机构，这套纯机械结构的牵引释放装置不需要布设供电线路与控制线路，抗电磁干扰能力强，在复杂电磁环境下也能够稳定完成解锁动作，同时结构的维护成本极低，仅需要定期检查拉线的磨损情况以及锁销的润滑状态即可，不需要复杂的校准或是电控参数调试工作。
