多辐条轻量化运动型车轮轮圈结构设计

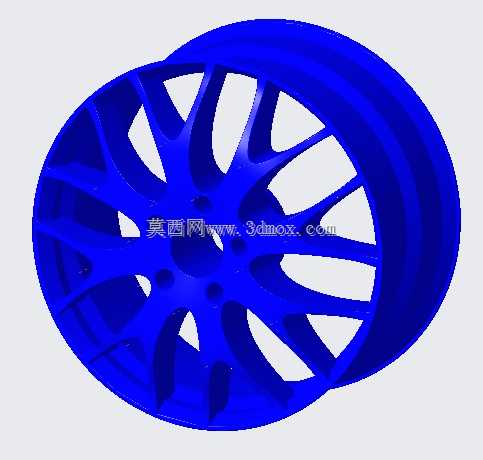

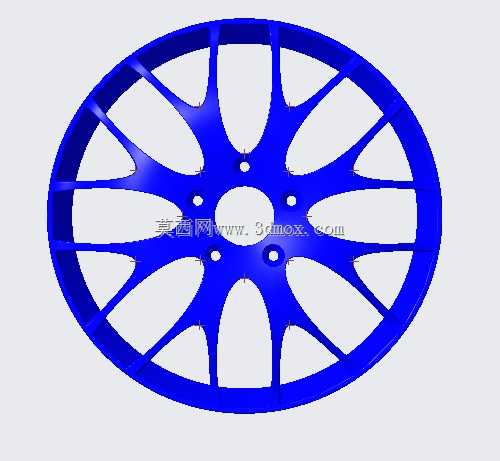

轮圈作为行走类装备的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与动态稳定性，在两轮代步工具、小型非道路移动装备、休闲运动载具领域有着广泛应用。这款轮圈采用中心对称的多辐条镂空结构，设计过程中首先围绕安装基准做了定位约束，中心区域预留的安装孔位完全匹配常规轮毂轴的装配尺寸，五个周向均匀分布的螺栓孔可实现与轮毂法兰的精准对接，安装时无需额外做适配性加工，孔位的位置度公差控制在0.1mm以内，可避免装配后出现动平衡偏差问题。

从结构受力角度看，辐条采用宽基渐变式设计，从中心安装盘向外延伸至轮辋的过程中，截面宽度逐步收窄，既保证了轮辋受到地面冲击时载荷能沿辐条顺畅传递到中心安装座，又通过辐条之间的大尺寸镂空区域大幅降低了轮圈整体重量，相比同尺寸的实心辐条轮圈，重量可降低35%左右，能有效减少行走机构的转动惯量，提升加速响应速度与制动效率。轮辋部分采用等宽环形结构，边缘预留的胎圈座尺寸符合常规充气轮胎的装配标准，可直接适配对应规格的真空胎或有内胎轮胎，轮辋内侧的凸缘结构能防止轮胎在侧向受力时出现脱圈风险，在过弯或侧倾行驶时可提供足够的轮胎固定力。

设计过程中针对辐条的应力分布做了多轮优化，最初的直辐条方案在径向冲击测试中，辐条与中心盘连接位置出现应力集中现象，后续将辐条与中心盘的连接位置做了圆弧过渡处理，过渡圆角半径根据辐条截面宽度做匹配设计，消除了应力集中点，经有限元验证，在1.5倍额定载荷的径向冲击下，最大应力值远低于常用铝合金材料的屈服强度，可满足日常使用的强度要求。辐条的造型采用流线型曲面设计，表面无尖锐棱角，既减少了行驶过程中的风阻，也能避免加工或装配过程中出现锐边划伤的问题。

安装边界方面，轮圈的中心孔直径、螺栓孔分布圆直径、轮辋宽度与直径均严格遵循行业通用尺寸规范，可直接替换同规格的传统轮圈，无需对配套的轮毂轴、制动部件、轮胎做任何修改，适配性较强。轮圈的轴向尺寸经过严格控制，安装后与制动盘、减震部件的间隙保持在安全范围内，不会出现运动干涉问题。在实际使用场景中，这款轮圈可满足城市通勤、休闲运动等多种工况的使用需求，镂空结构在行驶过程中还能带动空气流动，对制动盘起到一定的辅助散热作用，降低长时间制动后的热衰减风险。

从加工工艺角度看，该轮圈结构既适合采用低压铸造成型后做表面精加工，也可通过锻造工艺生产更高强度的版本，辐条背面预留的加工基准面可方便后续装夹加工，保证安装面的平面度与孔位精度。轮圈整体做了等壁厚设计，壁厚差控制在0.5mm以内，既避免了铸造过程中出现缩孔、缩松等缺陷，也保证了整体的动平衡性能，成品无需额外做过多的配重调整即可满足高速转动的平衡要求。
