深沟球滚动轴承机械结构三维建模

在各类旋转传动设备的结构设计中，滚动轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、泵阀传动端，再到工程机械、交通运输装备的旋转关节部位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时约束轴系工作时的径向与轴向窜动，保证旋转部件的运转精度与稳定性。

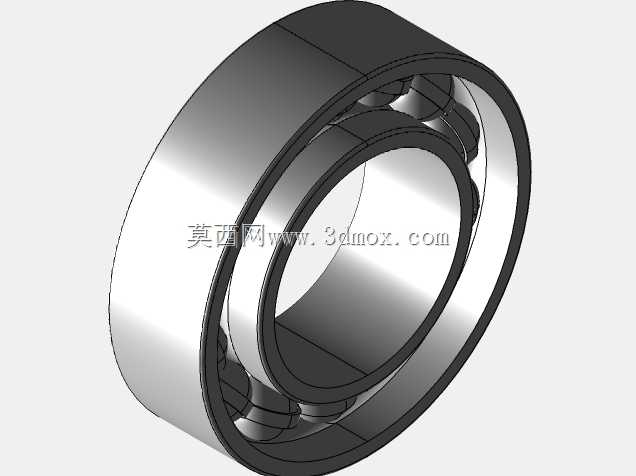

从结构设计逻辑来看，这款滚珠轴承采用经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合安装，随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内顺畅滚动的同时，能够均匀承受接触应力；外圈通常与设备的轴承座孔采用过渡或过盈配合，起到固定支撑的作用，内侧同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行轨道。滚动体作为承载载荷的核心元件，均匀排布在内外圈滚道之间，将内外圈之间的滑动接触转化为钢球自身的滚动接触，大幅降低摩擦阻力；保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦产生额外损耗，同时引导钢球在滚道内正确运转，在轴承空载或载荷交变的区域还能起到带动钢球运动的作用。

在实际选型与安装适配过程中，需要重点关注轴承的外形尺寸与安装边界参数。首先是轴承的内径尺寸，这一参数直接决定了适配的旋转轴轴径，安装时轴与内圈的配合公差需要根据载荷类型、转速高低进行选择，重载荷、高转速工况下通常选择较紧的过盈配合，避免内圈与轴之间出现相对滑动导致的配合面磨损；其次是轴承的外径尺寸，对应轴承座的安装孔尺寸，外圈与座孔的配合需要考虑设备的拆装需求与外圈是否需要随动的工况，常规固定外圈的应用场景多采用过渡配合，方便后续维护更换。轴承的宽度尺寸决定了轴系的轴向安装空间，设计轴肩与轴承座挡肩时需要严格控制挡肩高度，既要保证挡肩能够可靠贴合轴承端面起到轴向定位作用，又不能过高导致挡肩接触到轴承的密封圈或保持架，同时还要留出足够的拆卸空间，方便使用拉马等工具进行轴承的拆装维护。

从功能特性来看，这类深沟球结构的滚珠轴承主要承受径向载荷，同时也能承受一定程度的双向轴向载荷，当轴承的径向游隙适当增大时，还具备一定的角接触轴承特性，可以承受更大的轴向与径向联合载荷。相比滑动轴承，这类滚动轴承的启动摩擦阻力小，运转精度高，维护更换方便，润滑方式灵活，既可以采用脂润滑也可以采用油润滑，常规工况下填充一次润滑脂可以满足较长时间的运转需求，不需要复杂的供油系统。在设计建模过程中，需要重点还原滚道的曲率参数、钢球的直径与数量、保持架的兜孔结构，这些细节直接决定了轴承的载荷分布与运转灵活性，钢球的数量需要根据轴承的额定载荷需求确定，在保证滚道强度的前提下，适当增加钢球数量可以提升轴承的额定动载荷，延长轴承的疲劳寿命。

在实际工程应用中，这类轴承的安装预紧也需要重点关注，适当的预紧可以消除轴承的内部游隙，提升轴系的支撑刚度，减少运转过程中的振动与噪声，但预紧力不能过大，否则会导致轴承摩擦阻力上升，温升加剧，大幅缩短轴承的使用寿命。针对不同的应用工况，还可以选择带防尘盖、密封圈的衍生型号，在粉尘较多、存在喷淋或油污污染的场景下，带密封结构的轴承可以有效阻挡外界杂质进入轴承滚道内部，避免滚道与钢球表面出现磨粒磨损，同时防止内部润滑脂泄漏，延长轴承的维护周期。建模过程中对轴承各部件的配合间隙还原也十分重要，钢球与滚道之间的初始接触状态、保持架与钢球之间的间隙，都需要符合实际工程设计的公差要求，才能保证三维模型在后续的虚拟装配、运动仿真过程中准确还原轴承的实际运转状态，为整体设备的结构设计、干涉检查、运动分析提供可靠的零件基础。
