六缸星型带滑阀蒸汽动力装置结构

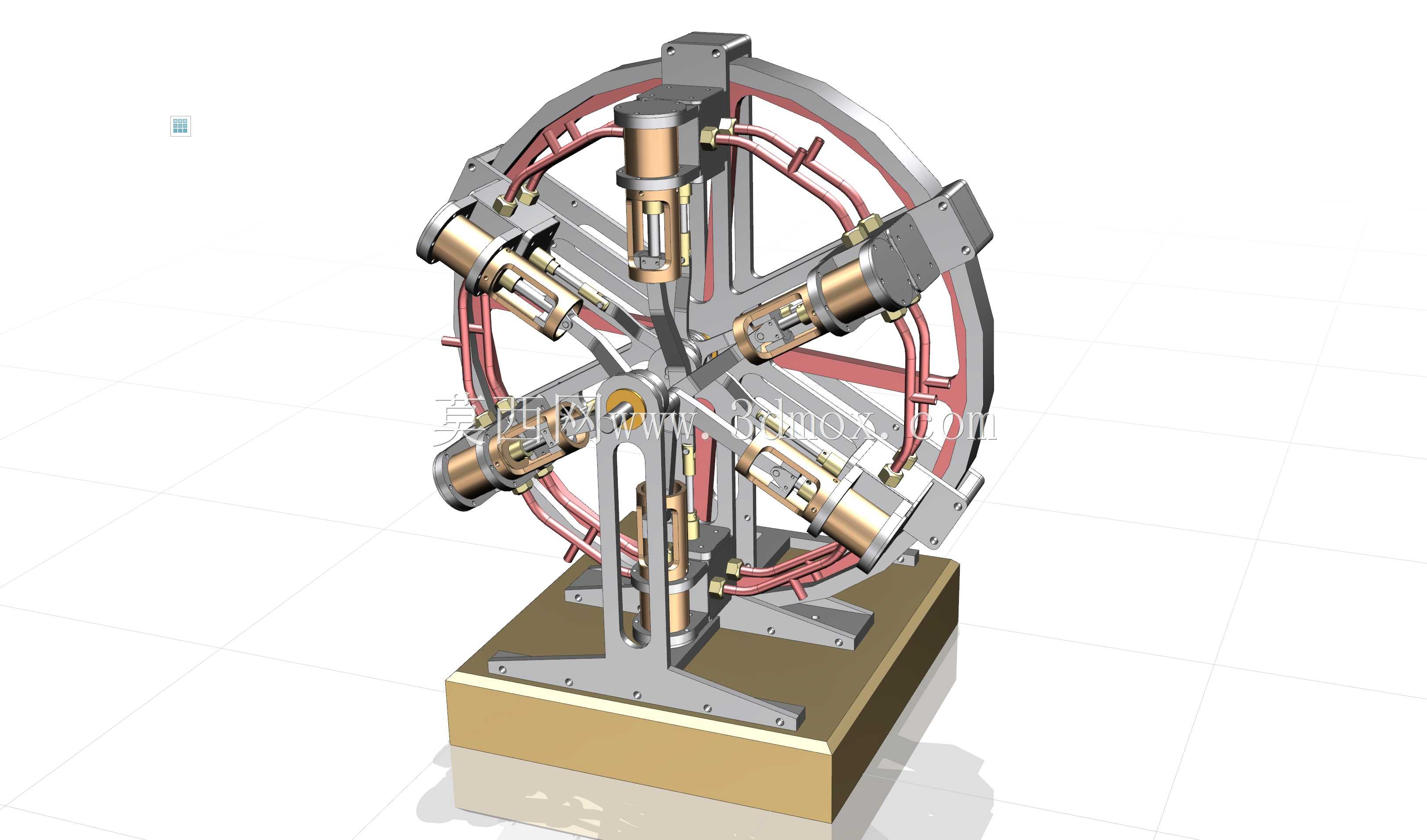

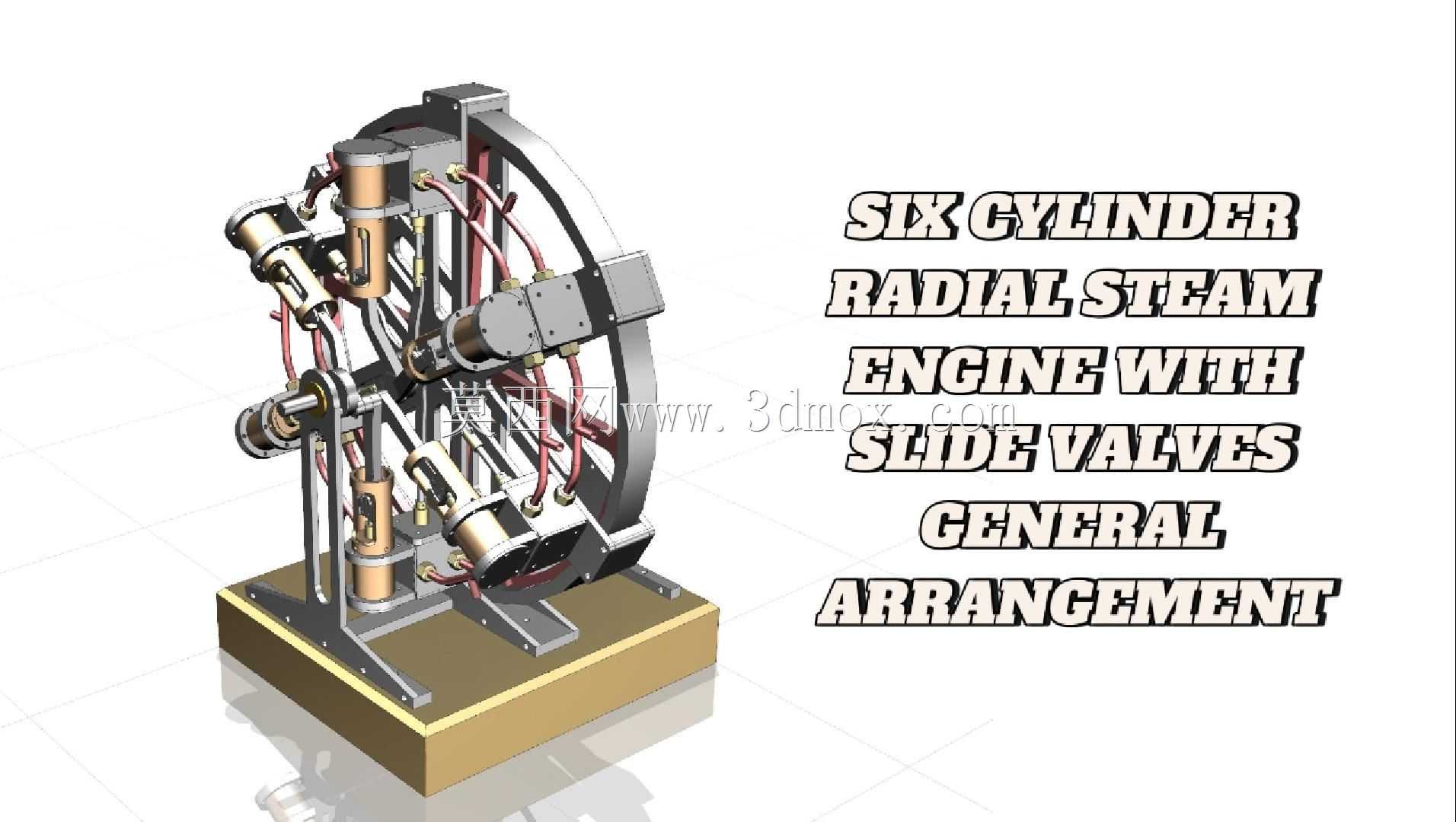

在小型固定式动力输出、教学演示装置以及复古动力设备复刻场景中，星型布置的多缸蒸汽机凭借结构紧凑、扭矩输出平顺的特点，始终占据着不可替代的位置。这套带滑阀的六缸星型蒸汽动力结构，采用径向辐射式的缸体布局，六个气缸沿中心曲轴的圆周方向均匀分布，相邻气缸轴线夹角为60度，这种布局能让曲轴每旋转一周，六个气缸依次完成进汽、膨胀、排汽的做功循环，相比单缸或直列多缸结构，大幅降低了曲轴输出的扭矩波动，无需配备大质量飞轮就能获得稳定的动力输出，适配对安装空间有严格限制、对动力平顺性有要求的应用场景。

滑阀配气机构是这套结构的核心控制部件，每个气缸对应独立的滑阀组件，滑阀通过中心的凸轮传动结构与曲轴联动，精准控制每个气缸的进汽与排汽时序，滑阀与阀套的配合面采用研磨级精度设计，能在高温高压蒸汽环境下保持可靠的密封性能，减少蒸汽泄漏带来的效率损失。滑阀的行程设计经过反复校核，既保证进汽阶段有足够的蒸汽通流面积，减少节流损失，又能在膨胀阶段及时切断进汽，充分利用蒸汽的膨胀做功能力，同时在排汽阶段快速将乏汽排出气缸，避免残余蒸汽形成背压影响活塞回程运动。

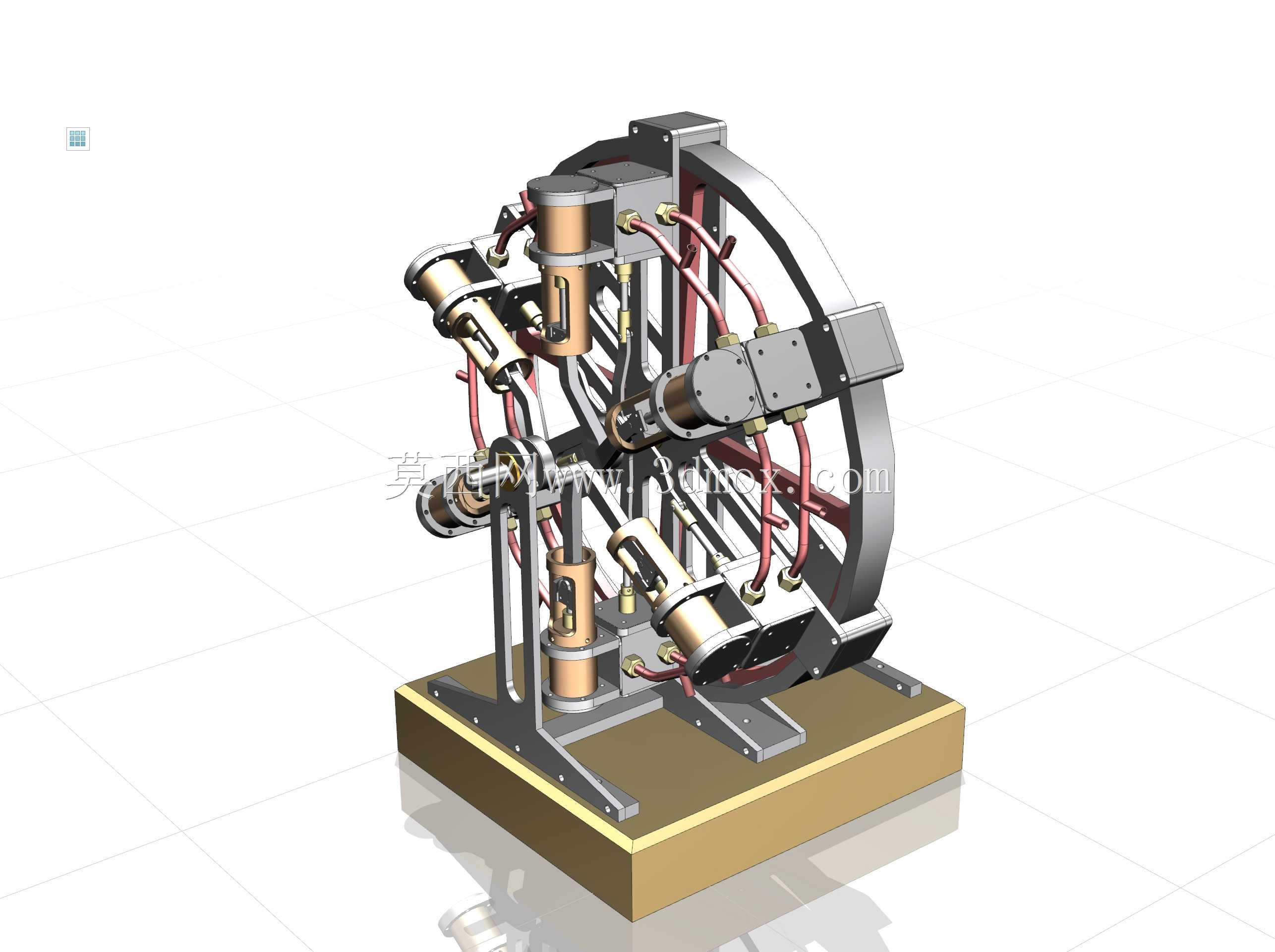

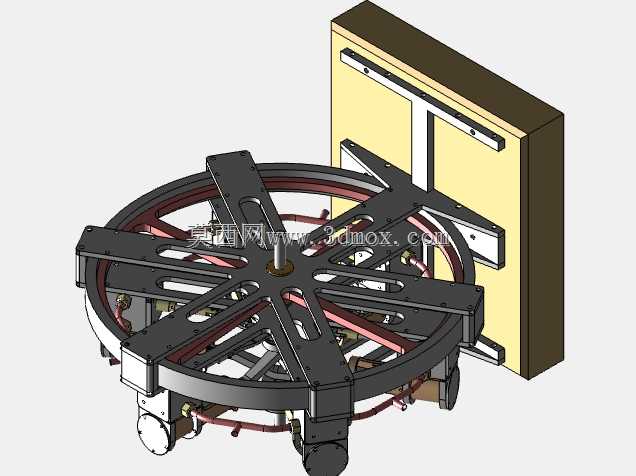

从整体结构来看，六个气缸的缸体通过一体化的星形支架固定在中心基座上，基座采用厚重的铸铁式结构设计，底部预留了标准化的安装孔位，可直接固定在混凝土基础或设备机架上，安装边界的孔位间距符合小型动力设备的通用安装规范，无需额外制作过渡连接板即可完成装配。每个气缸的活塞通过连杆与中心曲轴的曲柄销连接，连杆两端采用铰接式结构，一端与活塞销配合，另一端与曲柄销配合，铰接部位预留了润滑脂注油通道，可在设备运行过程中定期补充润滑脂，降低运动副的磨损速率，延长设备的连续运行时长。

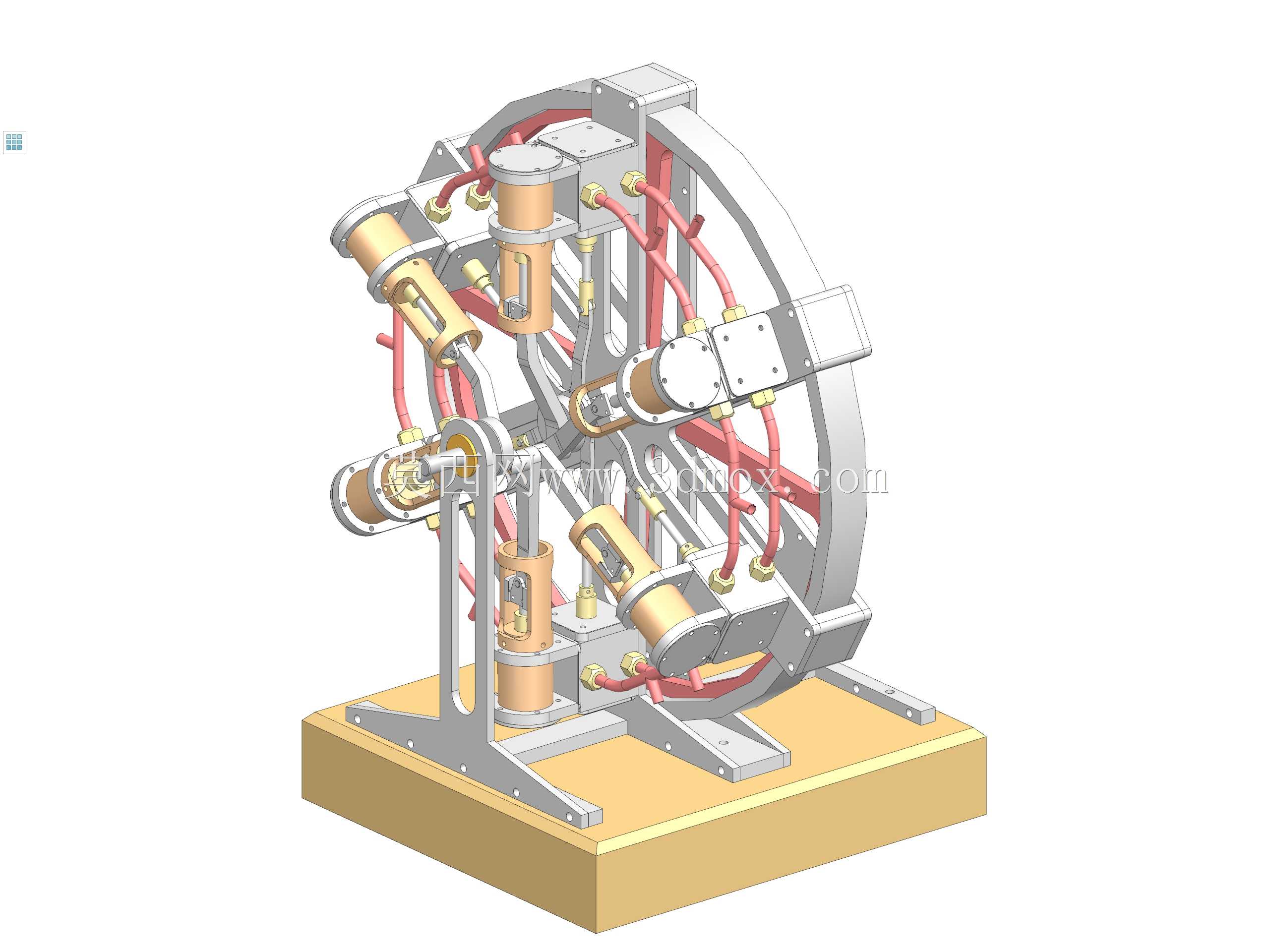

蒸汽管路采用环形布置的主进汽管，沿星形支架的外圈敷设，通过分支管路将高压蒸汽输送到每个气缸的滑阀进汽口，排汽管路同样采用环形集管设计，将每个气缸排出的乏汽汇集后统一排出，这种环形管路设计能保证每个气缸的进汽压力一致，避免因管路长度差异导致各缸做功不均的问题。管路与气缸、滑阀的连接部位采用金属密封垫片，能承受蒸汽的高温与压力波动，减少管路接口处的泄漏风险。

中心曲轴采用整体锻造式结构，曲柄的偏心距经过精确计算，匹配活塞的设计行程，保证活塞在气缸内的运动上下止点位置准确，避免活塞撞击气缸盖或出现行程不足的问题。曲轴的支撑部位采用双轴承支撑结构，前后端的轴承座集成在星形支架的中心位置，轴承选用耐高温的深沟球轴承，能适应蒸汽机运行过程中的较高温度环境，同时承受曲轴旋转过程中的径向与轴向载荷，保证曲轴旋转过程中的同轴度，减少运行过程中的振动与噪音。

在设计思路上，这套结构优先考虑了装配与维护的便捷性，所有气缸组件、滑阀组件、连杆组件都采用模块化设计，单个气缸或滑阀出现故障时，可单独拆卸对应的组件进行维修或更换，无需拆解整个星型支架与曲轴结构，大幅降低了后期维护的工作量与成本。气缸的缸套采用可更换式设计，当缸套内壁因长期磨损出现间隙超差时，只需更换缸套即可恢复气缸的配合精度，无需更换整个气缸体，降低了备件成本。

从安装边界来看，整体结构的径向尺寸控制在紧凑范围内，高度方向从基座底部到顶部管路的最高点预留了足够的操作空间，方便日常运行过程中检查各管路的密封情况、补充润滑脂以及调整滑阀的配气正时。基座的重量经过匹配设计，能抵消设备运行过程中产生的往复惯性力与旋转惯性力，保证设备在额定转速运行时不会出现明显的位移或振动，无需额外增加配重块即可稳定运行。

这套结构的运动逻辑经过运动仿真验证，曲轴在0到360度旋转过程中，六个活塞的运动相位依次错开，每个时刻都有至少一个气缸处于做功冲程，保证动力输出的连续性，滑阀的运动与活塞运动的相位匹配经过精确调整，进汽提前角、排汽提前角都设置在合理范围内，兼顾了蒸汽利用效率与动力输出的平顺性，既可以作为教学演示设备直观展示星型蒸汽机的工作原理，也可以经过适配调整后作为小型固定设备的动力源，驱动小型发电机、水泵等负载运行。
