五缸星形发动机活塞连杆组合结构

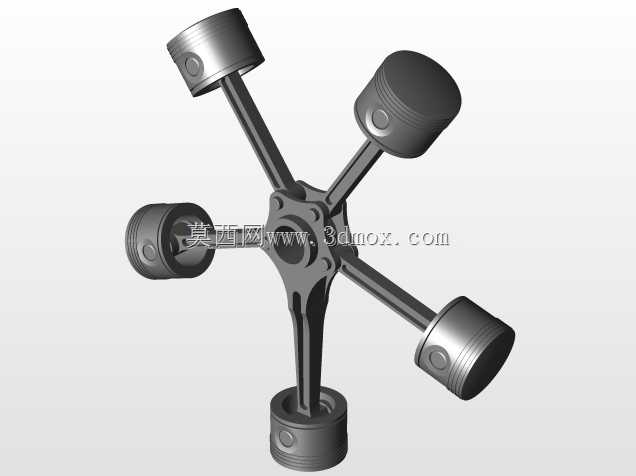

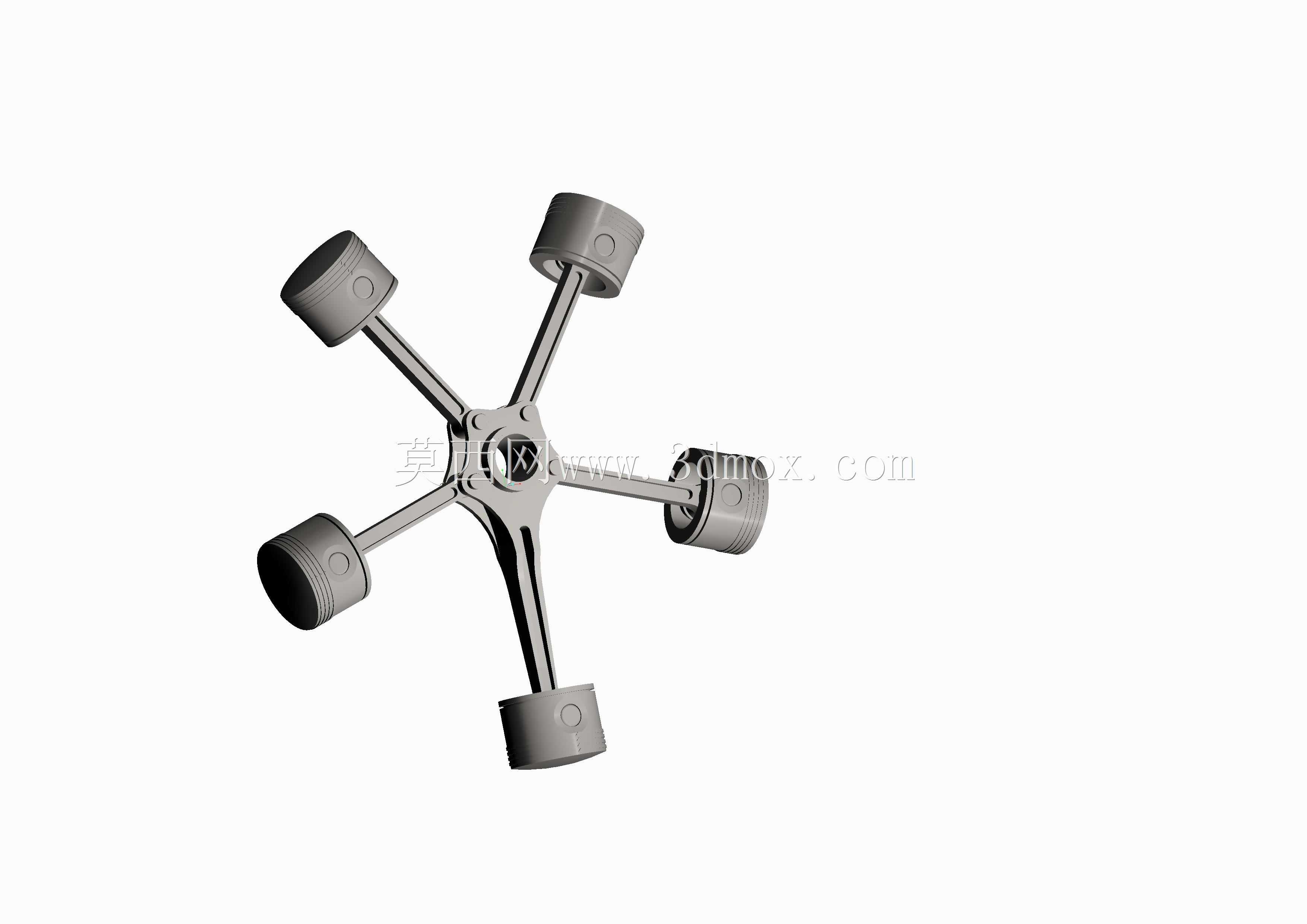

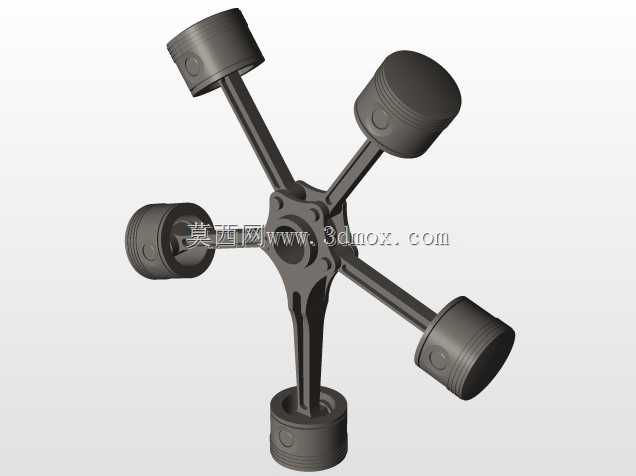

　　从结构功能来看，五个活塞沿曲轴中心呈72度等角径向分布，每一个活塞单元都独立承担气缸内的燃气做功传递：活塞头部的环槽用于安装气环与油环，实现燃烧腔的密封与缸壁润滑油的刮除，活塞销孔通过浮动销与连杆小头连接，五根连杆的大头端共同铰接在曲轴的同一个曲柄销上，这种共销设计是星形发动机区别于其他排布形式的核心特征，能让五个气缸按固定点火顺序交替做功，将活塞的往复直线运动持续转化为曲轴的旋转扭矩，相比多曲柄销的结构，曲轴的加工难度更低，动平衡调校的冗余量更大。这套星形排布的活塞连杆组件，是星型航空活塞发动机的核心运动转换单元，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力系统中，部分小型农用植保无人机、竞速类航空模型也会采用同结构原理的缩比动力单元，相比直列、V型排布的活塞结构，星形布局能在更小的径向占用空间内实现更大的总排量，同时曲轴长度大幅缩短，整机动力输出的扭转刚性更优，适合大扭矩低转速的螺旋桨匹配需求。

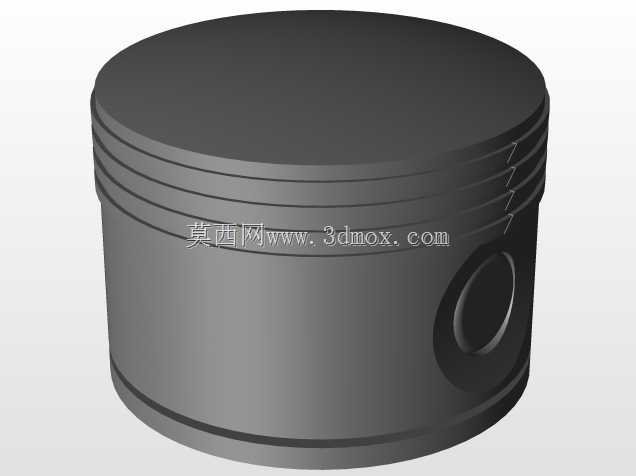

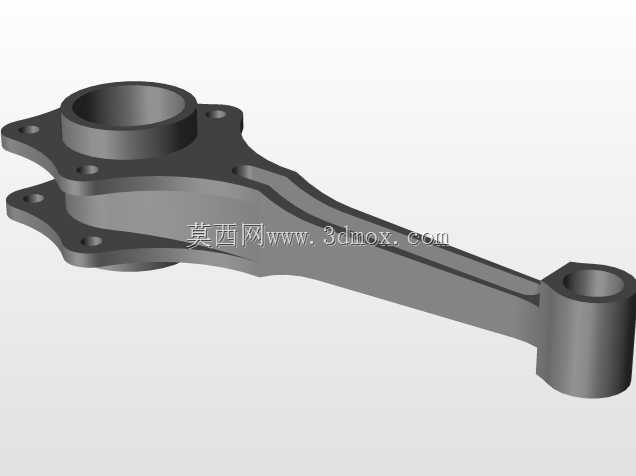

　　设计过程中首先要确认的是安装边界约束：整套组件的径向最大尺寸由活塞处于外止点时的外端面决定，轴向尺寸则由连杆大头的宽度、活塞销的轴向定位结构共同限定，在适配气缸排安装时，需要保证每一个活塞的运动轴线都严格穿过曲轴回转中心，角度偏差控制在0.1度以内，避免连杆运动过程中出现附加侧向力，造成缸壁偏磨、活塞卡滞的故障。活塞的型线设计采用了中凸变椭圆结构，头部直径略小于裙部，适配热态下的金属膨胀量，裙部的承压面做了微弧处理，在往复运动中能形成稳定的润滑油膜，降低摩擦损耗；连杆采用了工字形截面，在保证抗拉、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性力冲击，大头的轴瓦安装面做了高精度的粗糙度控制，保证润滑油脂能形成稳定的动压油膜。

　　实际装配过程中，需要先将五根连杆的大头按顺序叠装在曲柄销上，每片连杆之间加装止推垫片调整轴向间隙，再逐一将活塞与连杆小头通过活塞销连接，锁好活塞销的卡簧后整体推入对应气缸套内，整套组件的动平衡需要在专用动平衡机上完成调校，通过在连杆大头、活塞裙部去除微量材料，将五个单元的往复质量差控制在1g以内，避免高转速运转时出现整机振动超标的问题。在实际工况中，这套组件要承受燃烧室内最高可达数十兆帕的燃气爆发压力，同时往复运动的惯性力会随转速升高呈平方级增长，因此材料选型上活塞通常采用高硅铝合金，兼顾轻量化与高温强度，连杆则采用调质合金钢锻造加工，表面做喷丸强化处理提升疲劳寿命。

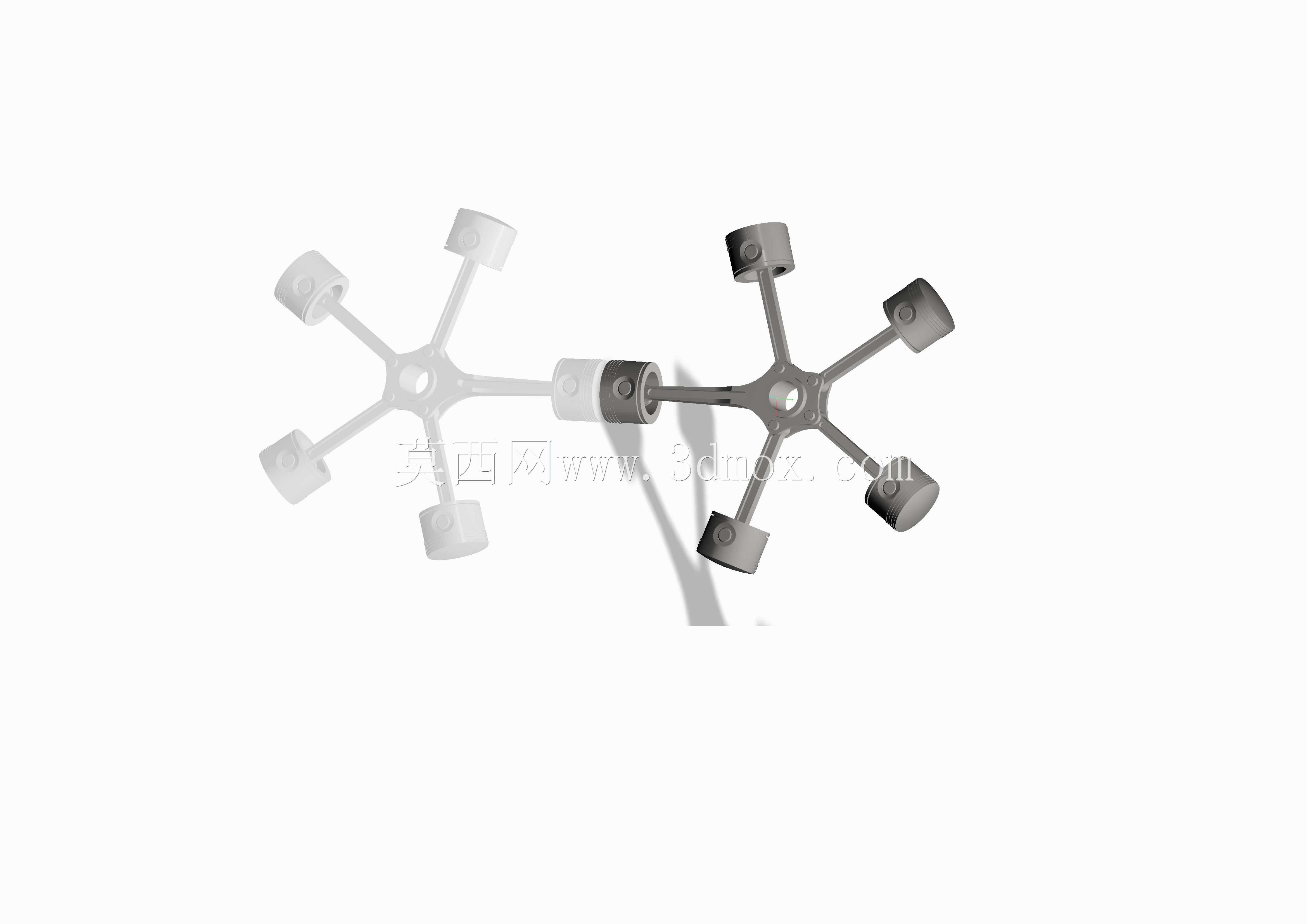

　　不同于直列发动机的连杆独立排布，星形结构的连杆共销设计需要严格控制每根连杆的长度公差，任意两根连杆的长度差不能超过0.02mm，否则会导致不同气缸的压缩比不一致，出现个别缸工作粗暴、动力输出不均的问题；同时活塞在上止点时的余隙高度也要统一调校，保证各缸的燃烧效率一致。在日常维护场景中，这类星形发动机的活塞组件检查需要重点关注活塞环的磨损量、连杆大头的轴向间隙、活塞销的配合旷量，由于星形布局的气缸呈放射状分布，下部气缸的润滑油更容易在停车后流入燃烧腔，因此活塞的油环刮油能力设计要比普通车用发动机更强，避免启动时出现烧机油、火花塞积碳的问题。对于三维建模从业者而言，搭建这套结构时需要重点处理连杆大头的铰接运动关系，在装配环境中要做运动干涉检查，确认曲轴旋转全过程中，相邻连杆之间、连杆与曲轴曲柄之间不会出现运动碰撞，活塞在气缸内的往复行程要与曲柄半径、连杆长度的运动学计算结果完全匹配，避免出现运动仿真时的穿模、行程偏差问题。
