单缸内燃机气缸体结构三维设计

在小型通用动力、园林机械、航模动力以及小型农用机具的动力单元设计中，单缸发动机的气缸体是整个动力系统的承载基体，所有核心运动部件、辅助系统附件都要依托缸体完成装配定位，其结构设计的合理性直接决定了整台动力装置的运行稳定性、散热效率与装配精度。从实际应用场景来看，这类小排量单缸缸体多用于排量50cc-250cc区间的小型动力设备，涵盖手持式园林修剪工具、小型发电机组、迷你摩托以及航空模型动力系统，这类应用场景对缸体的重量、散热能力、安装适配性都有明确的约束要求，不能照搬大排量多缸发动机的缸体设计逻辑。

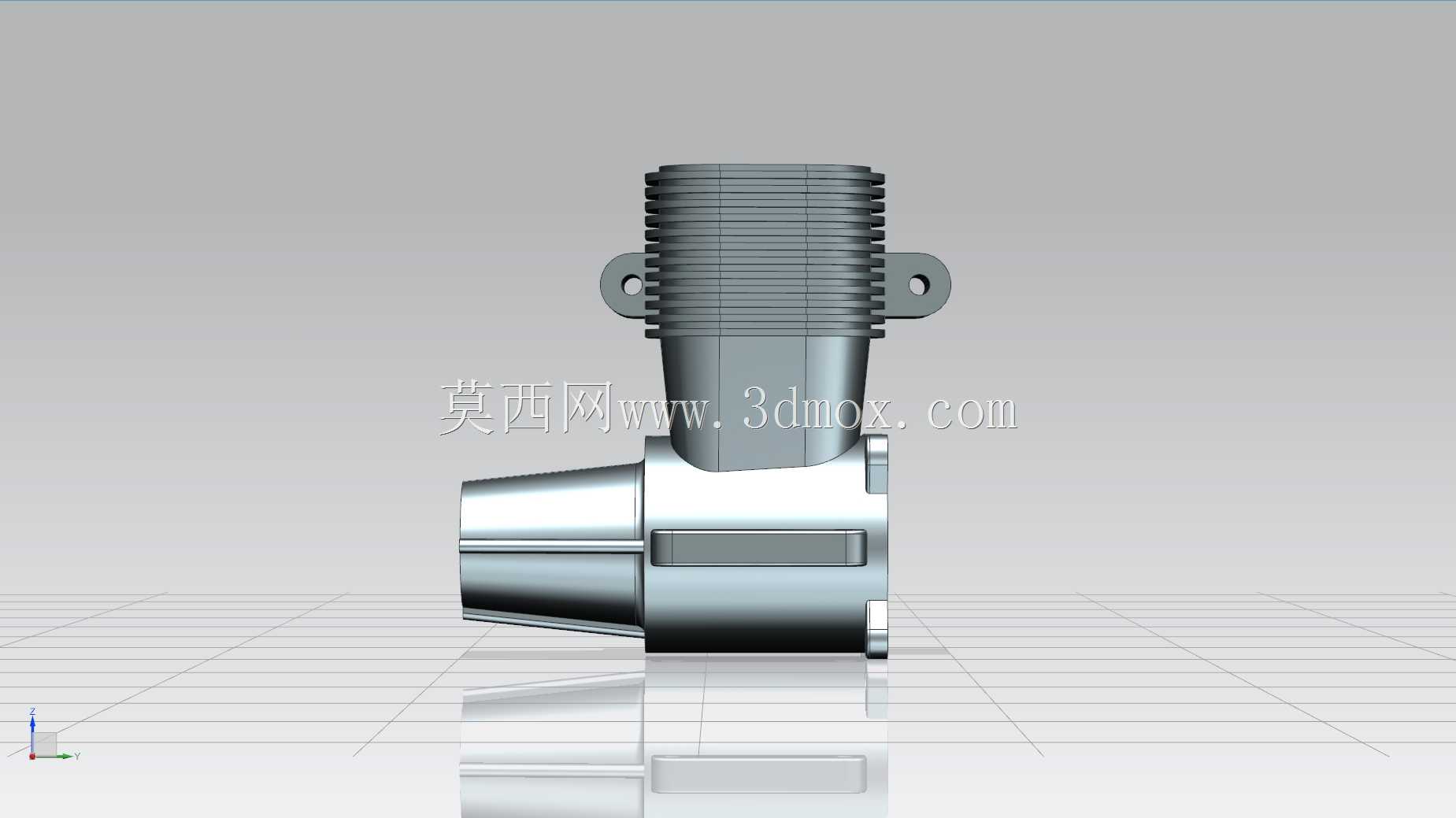

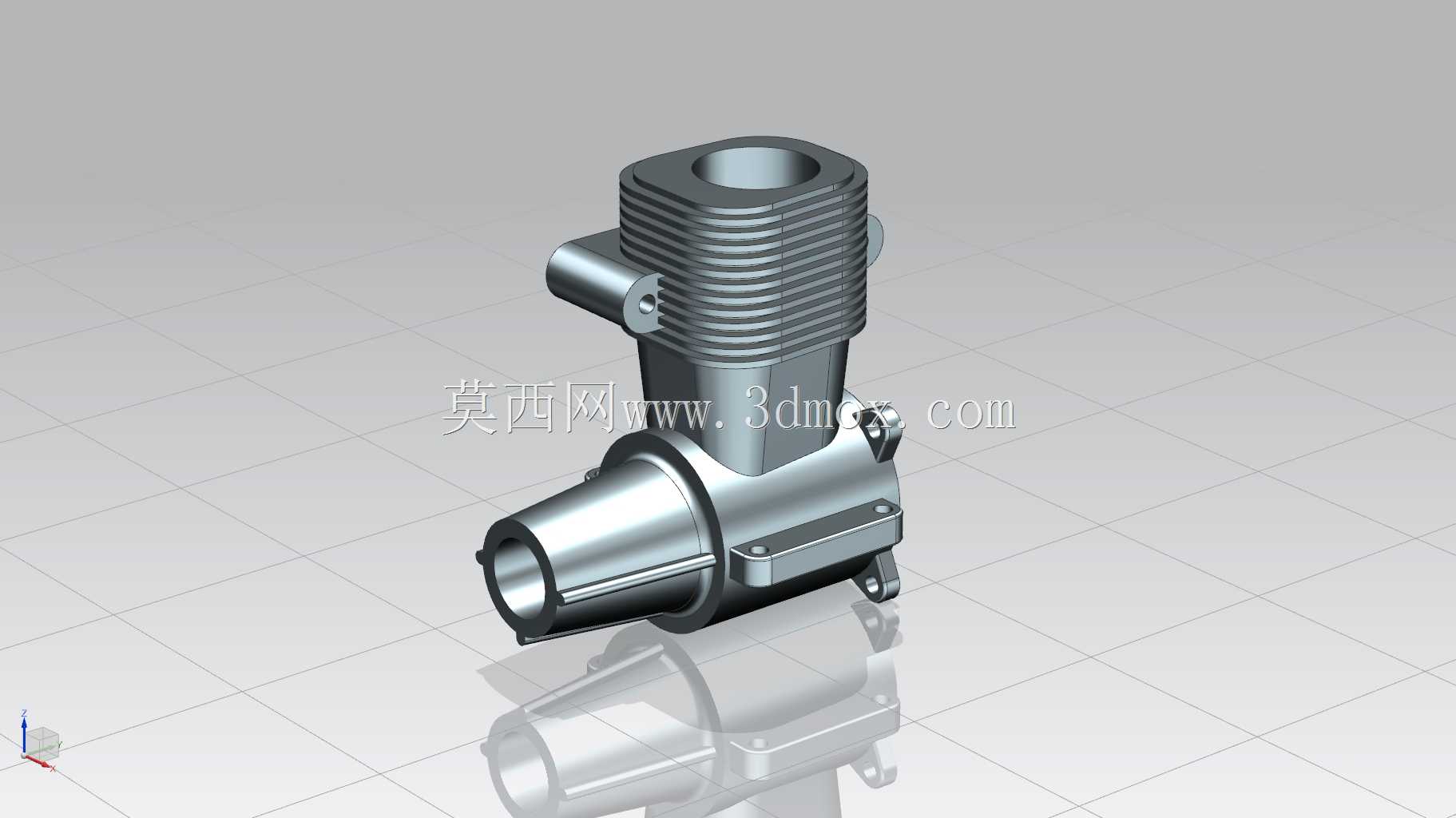

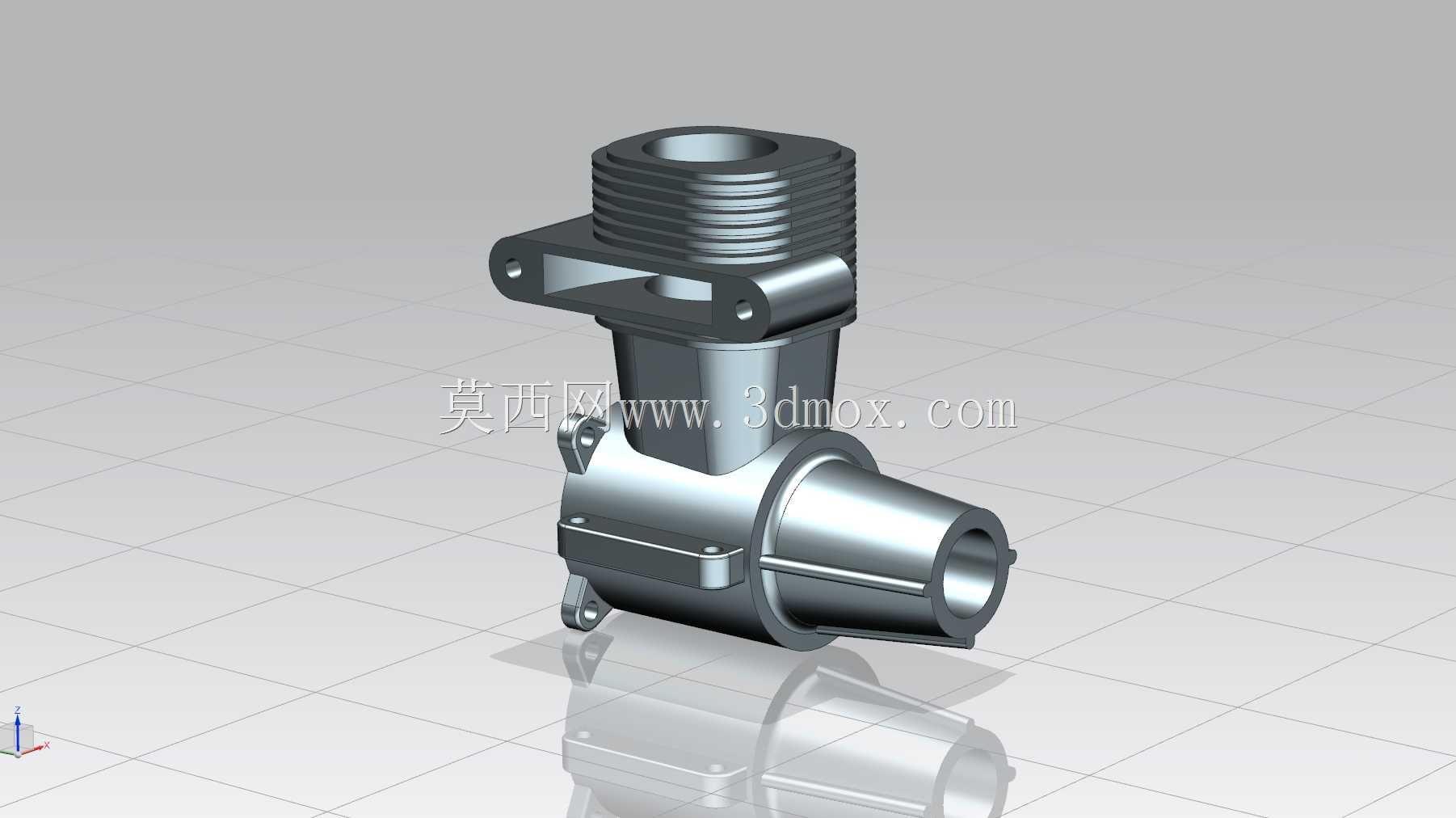

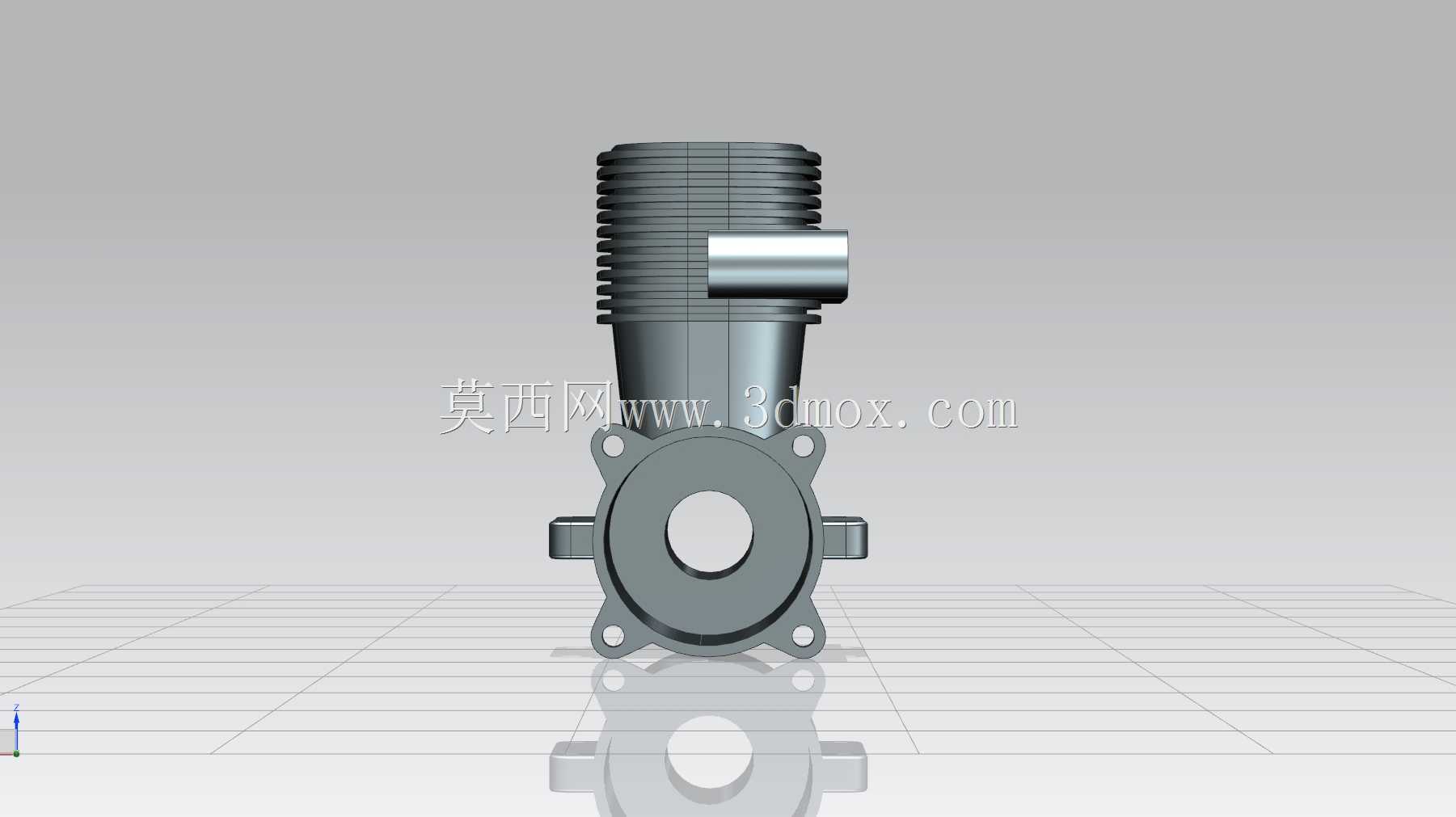

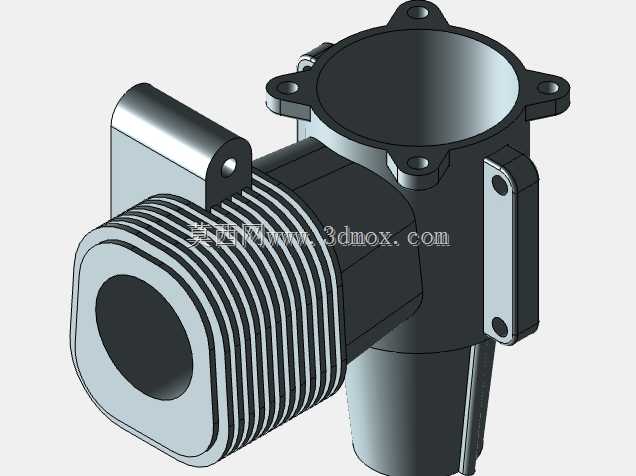

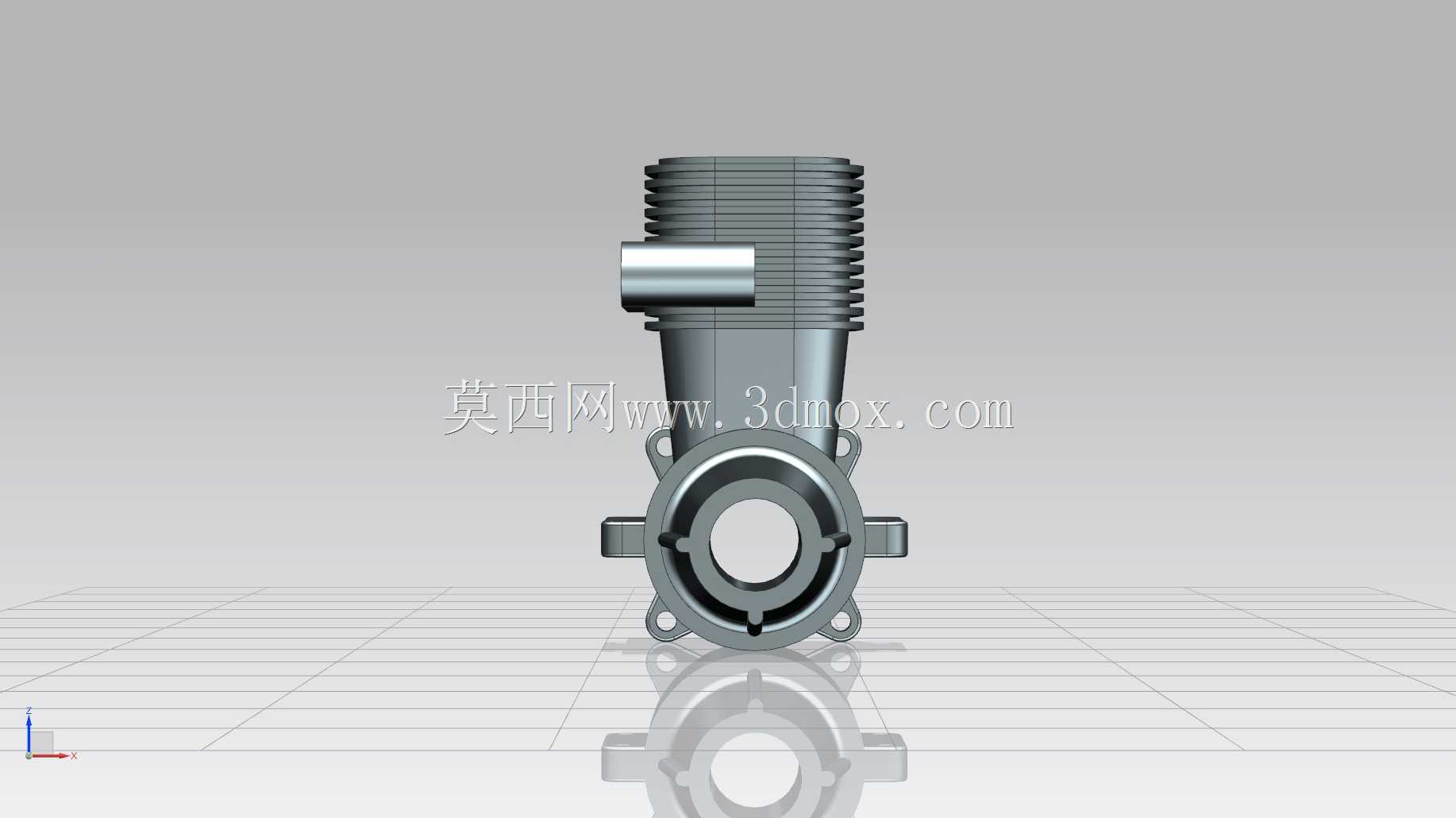

从功能特性层面看，该缸体集成了气缸工作腔、曲轴安装腔、进气接口、排气连接位、散热鳍片组以及附件安装凸台多个功能区域，其中上部的圆柱形腔体是活塞往复运动的工作空间，内壁需要满足较高的圆柱度与表面粗糙度要求，为活塞环提供密封配合面，保证燃烧室内的压力不会出现异常泄漏。缸体外部周向布置的多层平行散热鳍片，是针对风冷散热方案设计的结构，鳍片的厚度、间距以及排布方向都经过匹配计算，能够在动力运行过程中通过空气对流带走燃烧过程传递到缸壁的热量，避免缸体温度过高导致的材料强度下降、润滑油失效以及活塞卡滞故障。下部的腔体为曲轴运动预留空间，侧面的凸台结构用于安装轴承座、正时机构或者点火模块附件，前端的伸出轴孔是动力输出端的避让通道，各个安装孔位的位置度公差需要严格控制，否则会出现曲轴转动卡滞、齿轮啮合异常、密封件偏磨漏油等实际装配问题。

设计过程中首先要确定的是缸径与行程的匹配边界，这两个参数直接决定了缸体的整体外形尺寸，上部气缸段的外径要在缸径基础上预留足够的壁厚，既要满足燃烧爆发压力下的强度要求，也要给散热鳍片留出加工或者铸造的结构空间，壁厚过薄会导致缸体在高压下出现变形，壁厚过大则会增加不必要的重量，同时降低热量从燃烧室向外传递的效率。下部曲轴腔的尺寸需要匹配曲轴的回转半径，避免曲轴连杆运动过程中与腔体内壁发生运动干涉，同时腔体的开合面需要设计平整的密封结合面，预留密封垫安装槽与螺栓连接孔位，保证曲轴箱的密封性能，防止润滑油泄漏同时阻挡外界杂质进入运动副内部。

安装边界的设计需要兼顾整机的布局需求，缸体下部的安装支脚需要预留足够强度的连接孔，用于将整个动力单元固定到设备的机架上，支脚的位置要避开运动部件的运动范围，同时保证整机的重心落在合理区间，减少运行过程中的振动传递。侧面的进排气接口位置需要匹配化油器或者电喷节流阀体、排气管的安装尺寸，接口的密封面平面度需要满足密封要求，避免出现漏气问题导致的动力下降。散热鳍片的设计不能只追求散热面积最大化，过密的鳍片会导致空气流通阻力增大，反而降低实际散热效果，同时在运输或者使用过程中更容易出现磕碰变形，鳍片的根部需要设计合理的圆角过渡，避免应力集中导致的鳍片断裂问题。

从结构细节来看，缸体上的各个润滑油道开孔位置需要精准对应曲轴、活塞销等需要润滑的部位，油道的孔径要满足润滑油的流量要求，同时避免开孔位置不合理导致的缸体强度削弱。各个螺栓连接孔的深度要匹配对应螺栓的长度，避免出现螺栓孔打穿气缸工作腔或者曲轴腔的问题，螺纹孔的周围需要设计合理的凸台结构，增加局部强度，防止螺栓拧紧过程中出现缸体材料开裂的情况。对于风冷单缸机来说，缸体的材料多选用压铸铝合金，在建模过程中需要充分考虑铸造工艺的拔模斜度，各个壁厚尽量保持均匀，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，影响缸体的结构强度与密封性能。

在实际建模过程中，需要先搭建整体的参数化骨架，将缸径、行程、安装孔位、散热鳍片参数等关键尺寸设置为可调整参数，方便后续根据不同的动力需求进行参数调整，先完成整体外形的拉伸建模，再逐步切除内部的腔体结构，之后添加散热鳍片、安装凸台、连接孔等细节特征，每添加一个特征都需要检查与周边结构的间隙是否满足装配要求，是否存在运动干涉的风险。比如安装火花塞的螺纹孔位置，需要设置在燃烧室的合理位置，保证点火点能够让混合气充分燃烧，同时螺纹孔的深度要匹配火花塞的安装长度，避免火花塞伸入燃烧室过长与活塞顶部发生碰撞。这类缸体的设计没有过多冗余的结构，每一处凸台、每一组鳍片、每一个开孔都对应明确的功能需求，建模过程中需要充分理解单缸发动机的工作原理与装配逻辑，才能保证最终的模型能够直接用于后续的工程分析、工艺设计以及样机加工。
