移动式废铁料压缩作业设备结构设计

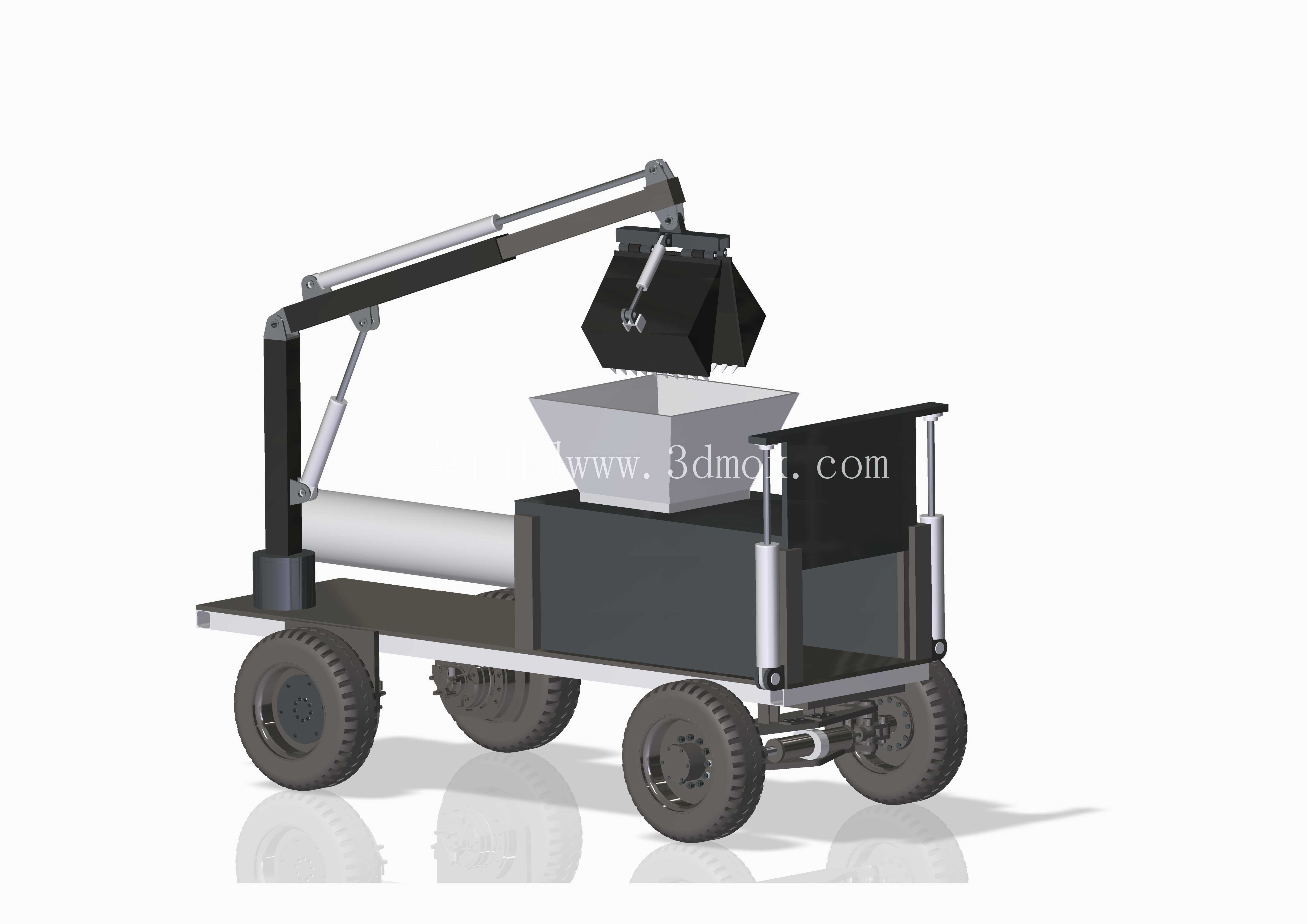

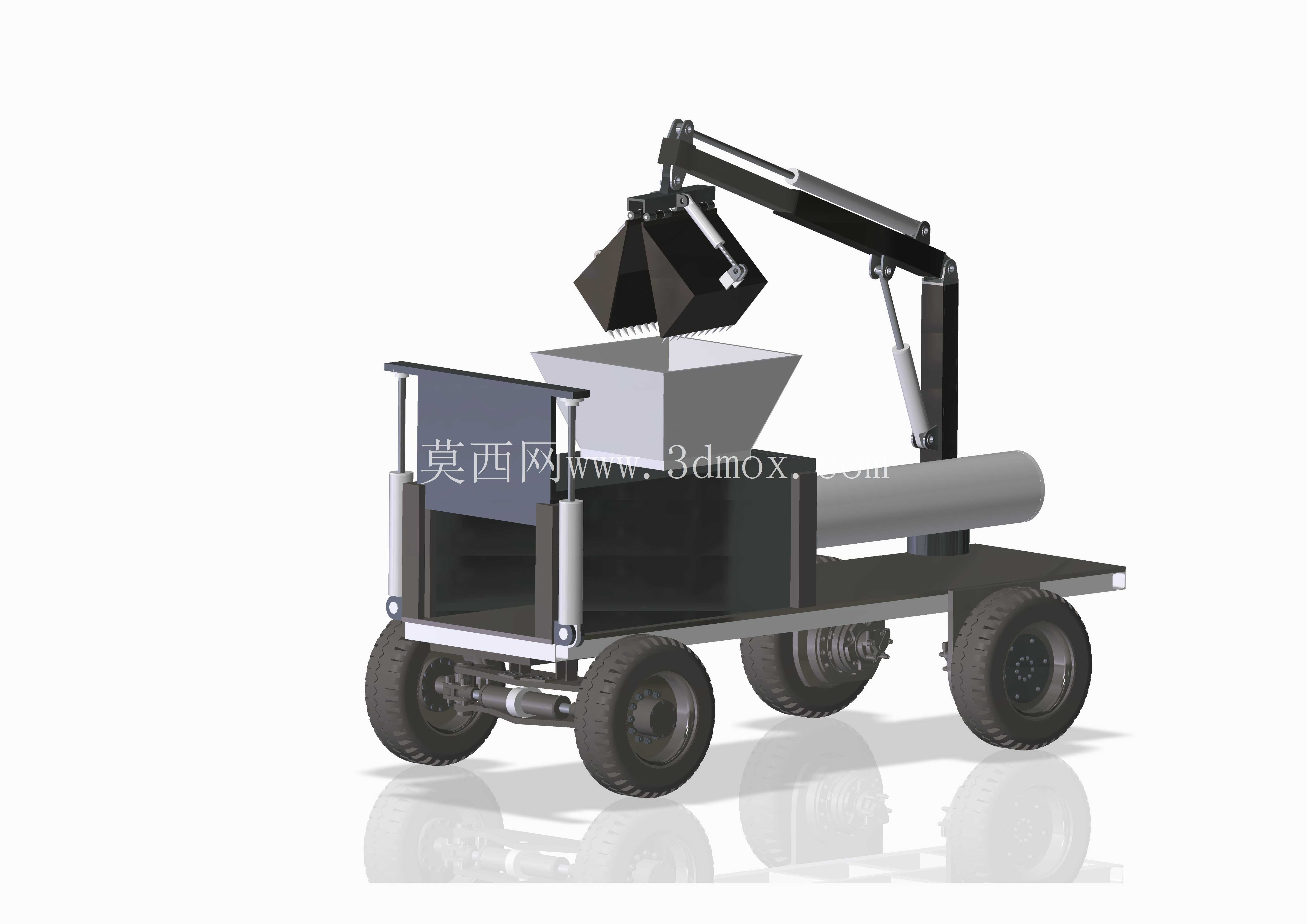

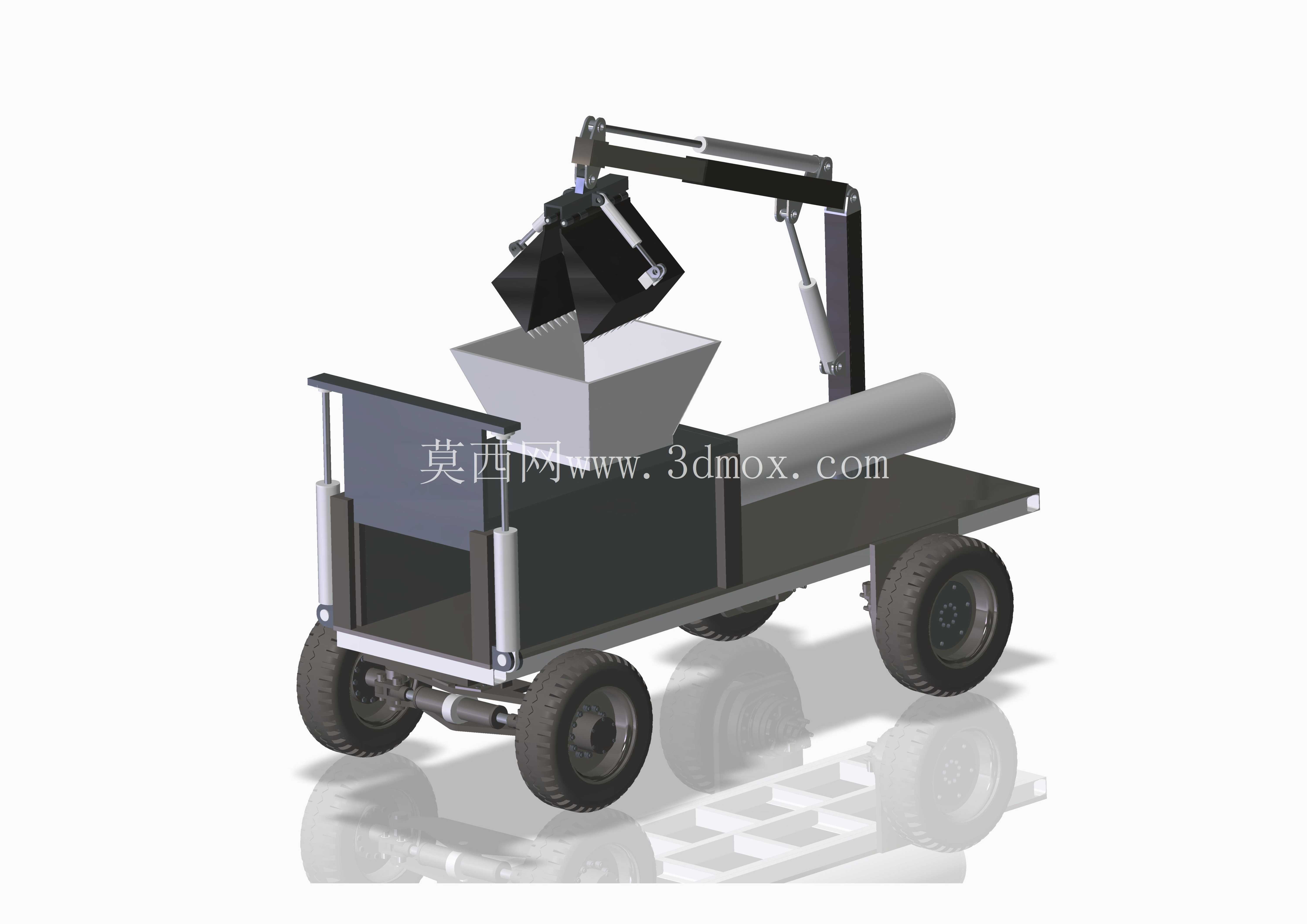

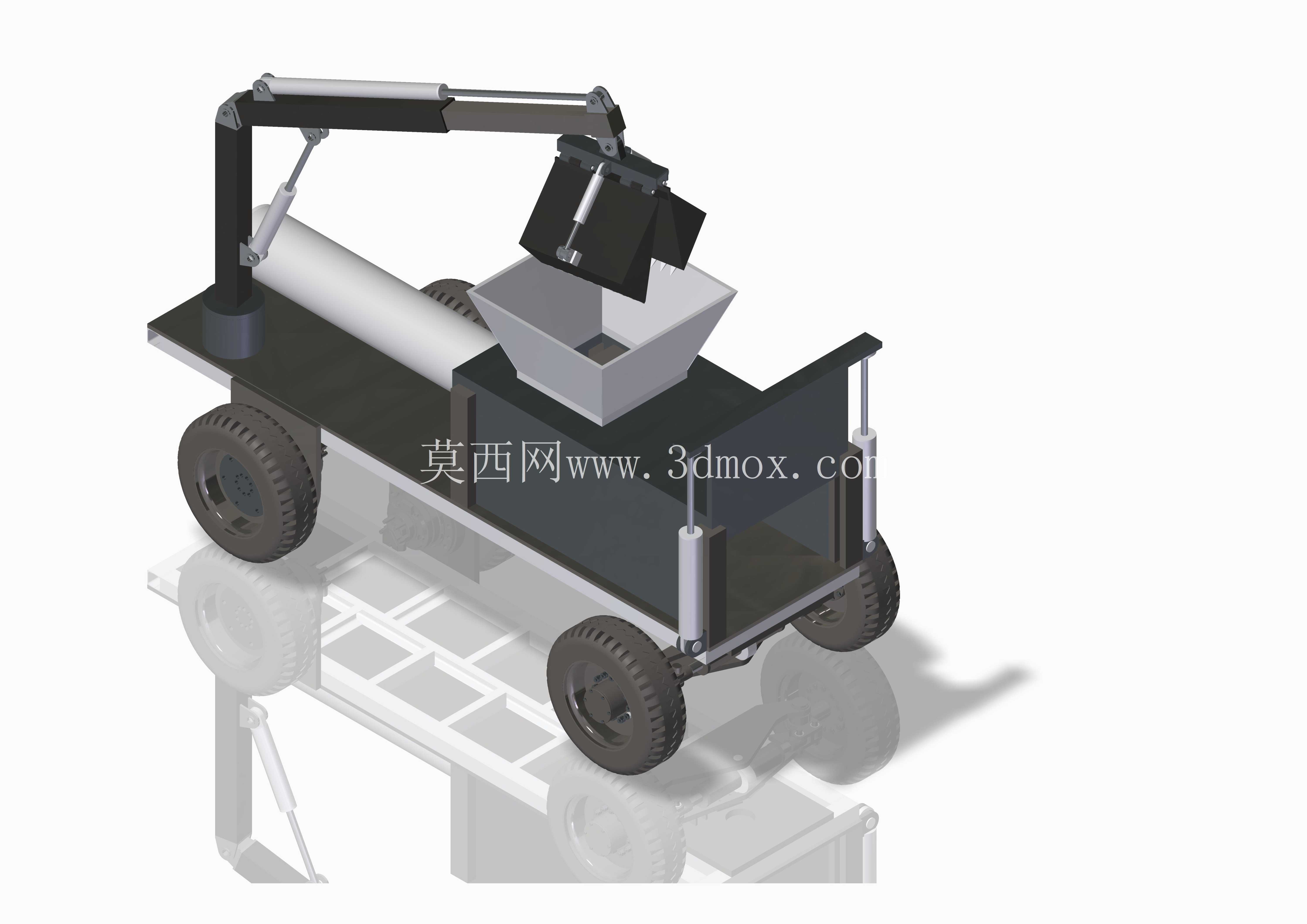

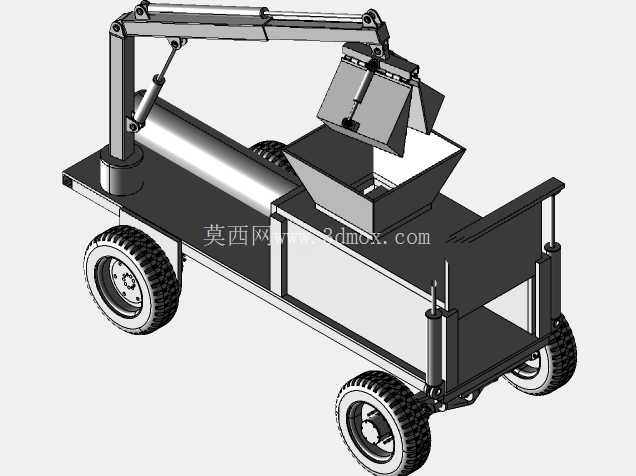

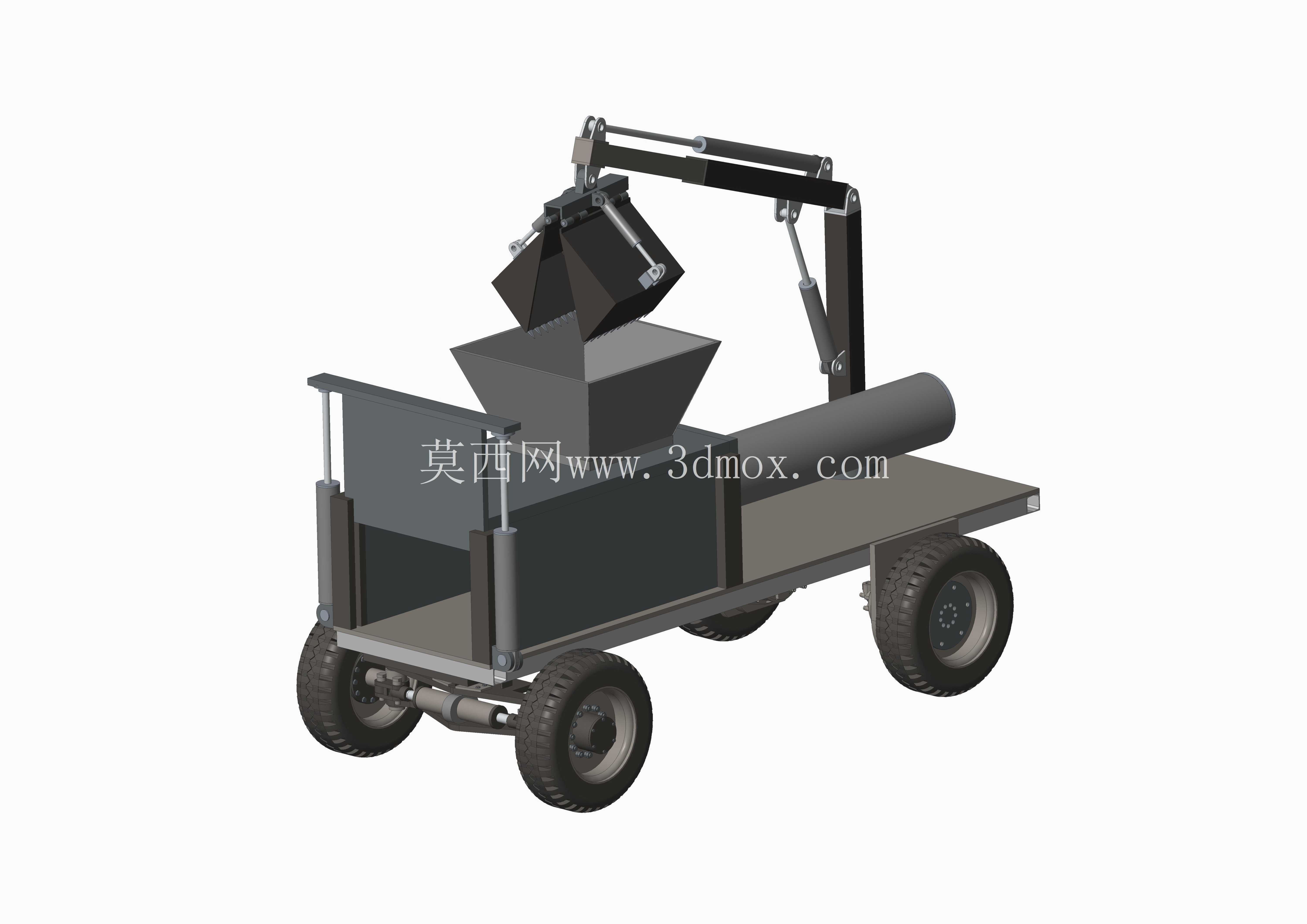

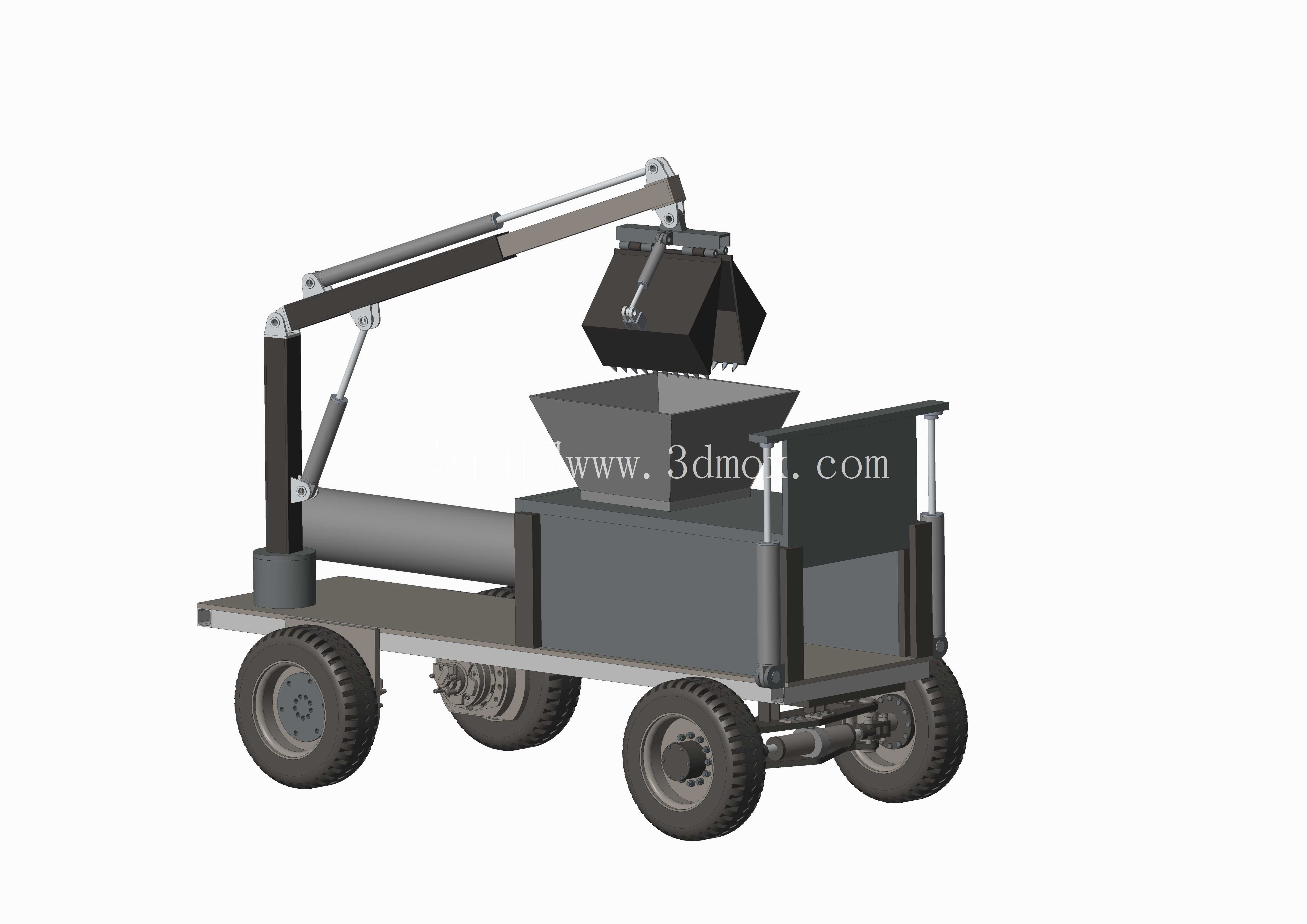

　　在重型制造车间的边角料处理环节，零散废钢铁的转运与堆存一直是现场管理的痛点，这类废料形状不规则、边缘锋利，散堆状态下占用大量仓储空间，人工搬运分拣的安全风险极高，常规固定式压缩设备需要固定安装点位，无法适配车间内多点位的废料归集需求，这款移动式废铁压缩设备的设计初衷，正是为了填补现场灵活作业的空白。从整体结构布局来看，设备采用四轮轮式行走底盘作为承载基础，底盘框架采用型钢焊接成型，预留了动力单元、压缩料斗、机械臂总成的安装点位，底盘的轮距与轴距设计充分考虑了车间通道的通行边界，整体宽度控制在常规车间人行通道与设备间隙的通行阈值内，转弯半径适配车间内柱距、设备旁预留通道的尺寸要求，无需对现有车间布局做改造即可直接投入使用，底盘下部预留的安装空间可集成动力单元与液压站，避免管线外露造成的现场磕碰风险。

　　设备的作业执行端采用折臂式机械臂结构，臂架的铰接点位经过受力校核，末端搭载的抓压一体式工作头可完成两个核心动作：一是通过颚式夹爪收拢散落的废铁料，将散落在地面、设备旁的边角料归集送入料斗，无需人工近距离接触锋利废料；二是在料斗内完成下压压实动作，配合料斗的限位型腔将零散废铁挤压成规整的小块料，压缩后的料块尺寸统一，可直接装入通用周转箱或废料转运斗，大幅提升单次转运的装载量。料斗部分采用上宽下窄的漏斗型结构，内壁铺设耐磨衬板，可抵御废铁料在压缩过程中的剐蹭与挤压磨损，料斗的出料位置设置可开启的挡料结构，压实完成后只需开启挡料结构即可将成型料块推出，无需额外的人工掏取作业。

　　液压系统的管线沿臂架与底盘的预留走线槽布置，所有铰接位置的油缸都设置了防护套，避免废铁碎屑刮蹭活塞杆表面造成密封件损坏，臂架的举升、回转、夹爪开合、压下动作的液压回路设置了独立的压力调节阀，可根据处理废料的厚度、硬度调整输出压力，避免压力过大造成结构件变形，或是压力不足导致压实密度不够。从实际作业场景来看，设备可由操作人员牵引移动到车间内的废料产生点位，比如切割下料工位、机加工工位旁，直接在现场完成废料的归集与压缩，省去了零散废料多次转运的环节，压缩后的料块密度均匀，堆存时不会出现塌落、划伤人员的问题，也方便后续的废钢回收运输环节装卸作业。

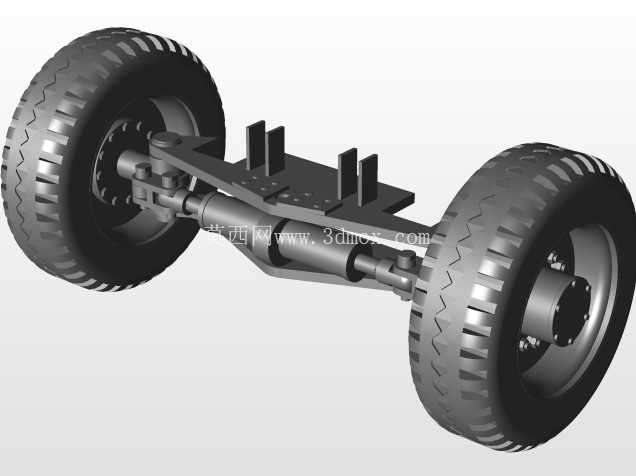

　　设计过程中对设备的重心位置做了多轮调整，在臂架完全伸出抓取废料的极限工况下，整机重心依然落在四轮支撑的边界范围内，不会出现侧翻风险，底盘的配重块设置在与机械臂相对的一侧，平衡臂架举升时的倾覆力矩，行走轮采用实心橡胶轮，可适配车间内常见的环氧地坪、钢板地面、水泥地面，不会对地面造成压痕损伤，轮组的轴承配置选用密封型结构，可抵御车间内的金属粉尘、切削液飞溅影响，降低日常维护的频次。操作位的设置充分考虑了现场作业的视野需求，操作人员站在设备侧方即可完整观察到夹爪抓取、料斗压缩的全过程，所有操作手柄的布局按照作业动作的逻辑排布，减少操作人员的动作幅度，长时间作业也不易产生疲劳。设备的整体高度设计适配车间内常见的管道、桥架架设高度，在臂架收回的行驶状态下，整机最高点不会触碰车间内的常规架空管线，可在车间内自由通行，无需提前规划特殊的通行路线。料斗的容积设计匹配单次作业的处理效率，单斗压缩完成的料块重量适配人工辅助搬运的重量阈值，不会出现单块过重无法转运的问题，夹爪的颚板表面做了防滑齿处理，抓取形状不规则的废钢边角料时不会出现滑脱，颚板的耐磨层采用可更换设计，长期使用磨损后只需更换颚板即可，无需更换整个夹爪总成，降低后期的使用维护成本。
