阀块连接用带法兰凸台钢制底板结构

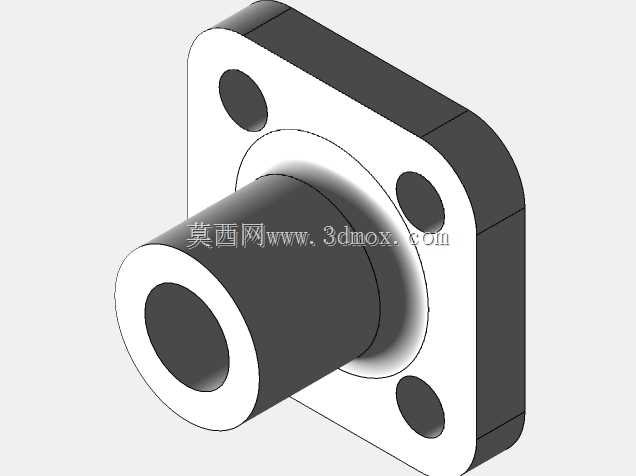

　　在液压阀组、工艺管汇的集成安装场景里，这类带凸台的方形法兰底板是阀块与支撑立柱、管路接口衔接的核心过渡构件，日常在化工管廊的阀组安装段、液压站的阀架支撑位、小型工艺设备的阀组固定端都能见到它的应用，它不需要额外的转接接头，就能实现阀块主体与支撑结构的刚性连接，同时兼顾管路通流的同轴度要求。从结构设计逻辑来看，这款底板采用方形法兰盘加同轴空心凸台的一体化结构，法兰盘上均匀分布四个安装通孔，孔位采用对称式布局，安装时不需要刻意区分周向角度，只要对齐立柱端的螺纹孔位就能完成装夹，能有效降低现场安装的对位难度，四个安装孔的沉孔深度做了统一控制，螺栓锁紧后端面不会突出法兰平面，避免和相邻阀块组件产生安装干涉。

　　中间的空心凸台与法兰盘为一体式加工结构，凸台的外圆尺寸和阀块端的安装内孔做了公差配合设计，装配时凸台可以直接插入阀块的定位孔内，既承担径向定位的作用，保证阀块通流孔与底板内孔的同轴度，避免通流截面错位产生的流阻增大问题，又能分担连接螺栓承受的径向剪切力，提升整个连接结构的抗载荷能力。从安装边界尺寸来看，方形法兰的边长尺寸适配常规通径阀块的安装面规格，凸台的伸出长度刚好匹配阀块安装孔的深度，不会因为凸台过长导致阀块贴合面出现间隙，也不会因为凸台过短失去定位效果，法兰盘的厚度经过载荷校核，在额定管路压力下不会出现法兰面翘曲变形，保证连接面的密封性能。

　　实际应用中，这类底板的内孔通径和对应管路的通径保持一致，内壁做了光滑过渡处理，介质流经时不会出现明显的涡流区，能降低管路的压力损失，法兰与凸台的衔接位置做了圆角过渡处理，避免应力集中导致的构件开裂，在长期承受管路振动、压力脉动的工况下，结构可靠性比拼接式的转接构件更高。在做三维建模的时候，这类构件需要重点控制几个形位公差：首先是四个安装孔的位置度，要保证和立柱端、阀块端的孔位偏差在允许范围内，避免出现螺栓无法穿入的问题；其次是凸台外圆与内孔的同轴度，以及凸台端面与法兰安装面的垂直度，这两个参数直接影响阀块安装后的密封效果和通流对中精度；另外法兰的两个安装平面都需要做平面度要求，保证锁紧后连接面能完全贴合，不需要额外加太厚的密封垫片就能实现密封。

　　不同于普通的平板法兰，这款带凸台的底板把定位功能和连接功能整合到了一个零件上，现场安装时不需要额外加工定位销孔，也不需要配装定位销，只要把凸台插入对应孔位，穿入螺栓锁紧就能完成安装，能大幅缩短阀组的装配周期，在批量安装的阀组项目里，这种一体化结构的配件能有效降低现场施工的人工成本。在工况适应性方面，钢制的基材经过表面防锈处理后，可以适配常规的液压油、水、中性化工介质的输送场景，只要介质没有强腐蚀性，都可以选用这款底板做连接构件，如果是腐蚀工况，只需要更换对应材质的坯料按照相同结构加工即可，结构本身的设计通用性很强，不需要做大幅改动就能适配不同通径、不同压力等级的阀块安装需求，只需要对应调整法兰尺寸、凸台直径、内孔通径和安装孔的间距参数，就能形成系列化的配件，覆盖大部分阀块与立柱连接的场景。
