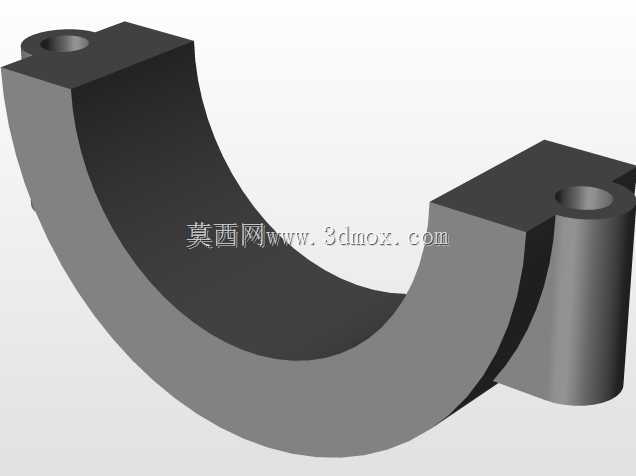

阀块配套双圆柱滑块驱动构件

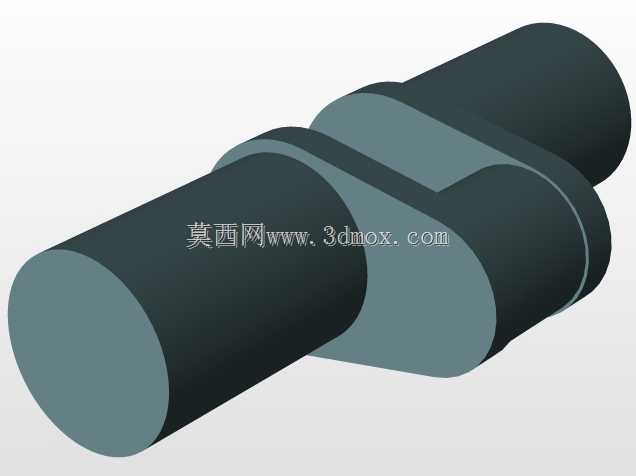

　　在液压阀组的集成化设计场景中，这类滑块构件是实现阀块内部油路通断切换、工位调节的核心执行部件，常应用在多路换向阀、比例流量阀的内部驱动单元中，直接决定阀组的响应速度与工位定位精度。从结构形态来看，该构件采用同轴双圆柱段加中间连接台的整体式结构，两段圆柱分别作为导向支撑段与驱动受力段，中间的凸起连接台用于和阀杆、拨叉等传动部件配合，将外部输入的直线推力或旋转扭力转化为滑块自身的轴向位移，进而带动阀口的密封件完成油路的启闭动作。

　　设计阶段首先要考虑的是圆柱段与阀块安装孔的配合公差，通常导向段选用H7/g6的间隙配合，既保证滑块往复运动时无卡滞，又能控制配合间隙避免内部油液泄漏，两段圆柱的同轴度公差需要控制在0.02mm以内，防止运动过程中出现偏磨，缩短构件的使用寿命。中间连接台的宽度尺寸需要匹配拨叉的槽宽，两侧面的平面度公差不大于0.01mm，保证传动过程中受力均匀，不会出现局部应力集中导致的构件变形。从安装边界来看，该滑块的整体长度需要适配阀块的内部安装腔深度，装入阀块后两端的预留行程要满足阀口全开、全闭的位移要求，通常预留行程比阀口最大开度大1-2mm，避免加工误差导致阀口无法完全开启。

　　圆柱段的外径尺寸需要和阀块内的密封件沟槽尺寸匹配，保证O型圈、格莱圈等密封元件安装后有合适的压缩量，既可以封住高压油液，又不会因为压缩量过大导致滑块运动阻力激增。在实际工况中，这类滑块需要承受16-32MPa的高压油液冲击，因此材质通常选用40Cr调质处理，表面硬度达到HRC28-32，导向段表面做镀硬铬处理，镀层厚度0.03-0.05mm，降低表面粗糙度至Ra0.8以下，减少运动过程中的摩擦阻力，同时提升耐磨性能。

　　在液压系统运行时，滑块的往复运动频率通常在每分钟10-60次不等，部分高频应用的阀组中滑块运动频率可以达到每分钟120次以上，这就要求构件的形位公差在长期往复运动后保持稳定，不会因为磨损导致配合间隙变大，出现阀口内泄、工位定位不准的问题。设计过程中还需要考虑滑块的受力平衡，两段圆柱的支撑跨距要合理，避免单侧受力导致的运动卡滞，中间连接台的受力点要尽量靠近滑块的中心轴线，减少运动过程中的倾覆力矩。对于应用在水基液压油、高水基乳化液等特殊介质中的滑块，还需要调整表面处理工艺，选用镍磷镀或者不锈钢材质，避免介质腐蚀导致构件表面锈蚀，影响运动顺畅度。在装配环节，滑块装入阀块前需要去除所有锐边毛刺，圆柱表面涂抹清洁的液压油进行润滑，初始装配时手动推动滑块检查全程无卡滞点，再进行后续的阀组组装。这类滑块的结构看似简单，但是每一处尺寸公差、形位公差的设计都直接影响整个阀组的工作可靠性，是阀块内部不可或缺的核心传动构件，广泛应用在工程机械液压系统、工业设备液压站、船舶液压控制阀组等多个领域的阀类产品中。
