工业管路系统U形转向连接弯管结构

在化工流体输送、暖通空调水循环、市政给排水、工业制程管路排布等场景中，管路走向受设备布局、空间边界限制时，往往需要通过转向管件完成180度方向的管路折返，U形弯管就是这类场景下的核心连接构件，相比两个90度弯头拼接的折返结构，一体式U形弯管减少了两道连接密封面，能有效降低管路泄漏风险，同时减少拼接带来的流道突变，降低流体局部阻力损失。

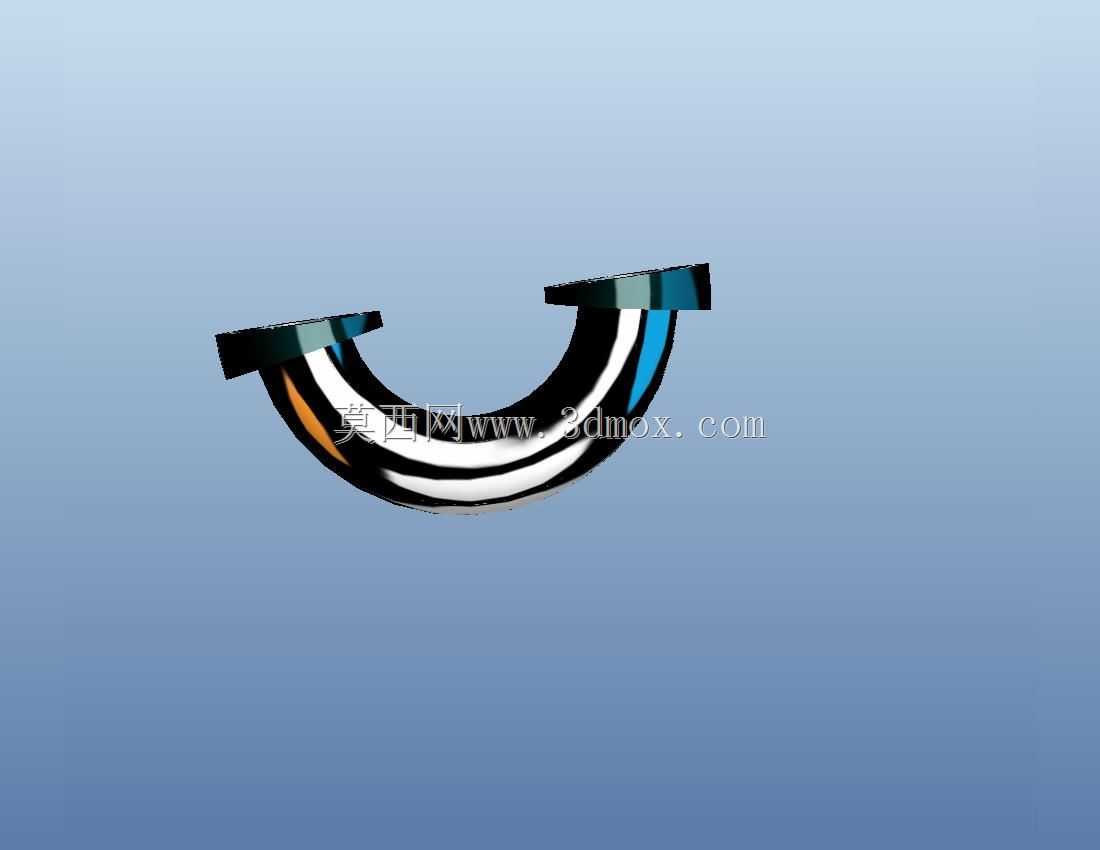

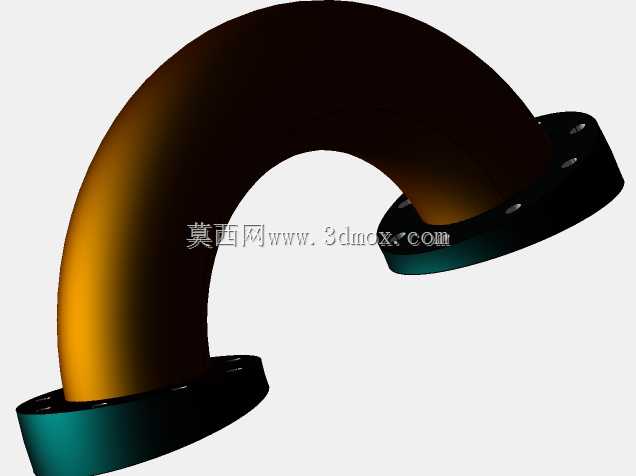

从实际使用需求出发，这款U形弯管的流道采用等径圆弧过渡设计，弯曲段的曲率半径经过流场仿真校核，避免过小曲率导致的流体内侧脱流、外侧冲刷加剧问题，也不会因曲率过大造成安装空间浪费。弯管两端的连接段预留了标准管路对接长度，可适配焊接、法兰连接、卡套连接等多种常见管路连接形式，两端连接端面的同轴度、平行度公差控制在管路安装通用公差范围内，现场安装时无需额外修配即可完成对接，能有效缩短现场管路施工周期。

设计过程中，首先根据管路通径、额定工作压力、输送介质特性确定弯管的管壁厚度，针对不同输送介质的腐蚀特性，可匹配对应材质的加工参数，常规输水、常规无腐蚀流体输送场景下采用普通碳钢材质即可满足强度要求，若输送腐蚀性流体则可更换为不锈钢或工程塑料材质，模型中预留了材质参数调整接口，可根据实际工况快速修改壁厚、弯曲半径参数。弯管的弯曲段没有出现局部褶皱、壁厚减薄超标的设计缺陷，建模时严格遵循弯管加工的工艺要求，弯曲段外侧壁厚减薄量控制在标准允许范围内，内侧不会出现壁厚堆积导致的流道缩径问题，完全匹配冷弯、热弯、注塑、铸造等多种加工工艺的成型要求，不需要额外做工艺补正即可直接用于生产加工。

安装边界方面，这款U形弯管的整体外轮廓尺寸经过优化，两个平行连接端的中心距可根据实际管路排布需求调整，模型中参数化设置了中心距、弯曲半径、通径、壁厚等核心尺寸变量，设计人员可直接调用模型修改参数，快速适配不同项目的管路排布需求。弯管安装时不需要额外预留过大的操作空间，两端连接部位的操作空间满足常规管路安装工具的操作需求，可直接集成到预制管路模组中，在工厂完成管路预制后运输到现场直接组装，大幅降低现场施工的工作量。

实际运行过程中，一体式U形弯管的流道顺滑，流体经过时的压力损失远低于双弯头拼接结构，能有效降低管路输送系统的泵组功耗，长期运行时，弯管外侧的冲刷速率均匀，不会出现局部冲刷导致的过早穿孔泄漏问题，连接点的减少也降低了日常运维的密封点检查工作量，提升整个管路系统的运行可靠性。在紧凑型设备的内部管路排布中，这类U形弯管可有效缩短管路折返所需的直线长度，帮助设计人员压缩设备整体体积，提升设备内部的空间利用率，比如在小型换热机组、液压动力单元、净水处理设备的内部管路设计中，这类弯管的应用十分广泛，能够在有限的设备壳体内完成管路的折返排布，避免管路与其他内部构件产生干涉。建模过程中对弯管的所有倒角、过渡位置都做了工艺性处理，没有出现尖锐棱角、加工死角等问题，无论是金属材质的弯管加工还是非金属材质的注塑成型，都能顺利脱模、成型，不会出现加工缺陷，模型的几何公差标注完全符合管路附件的相关制造标准，可直接导出工程图用于生产制造。
