轮式搜救作业机器人结构设计方案

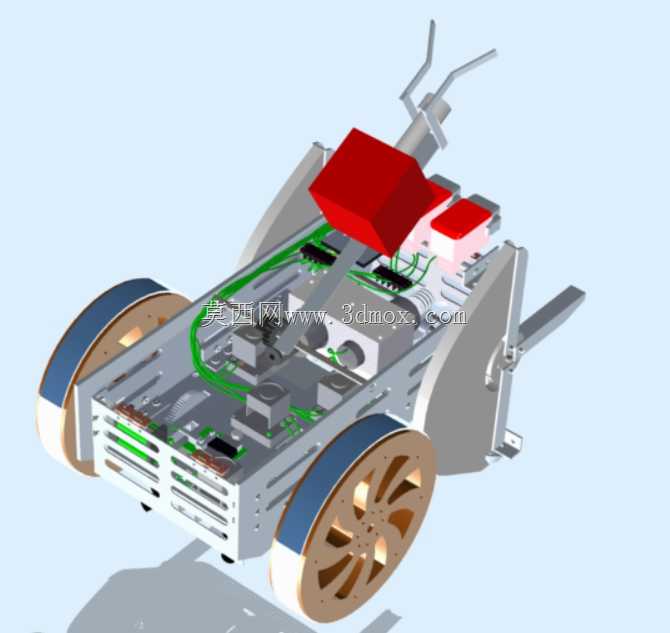

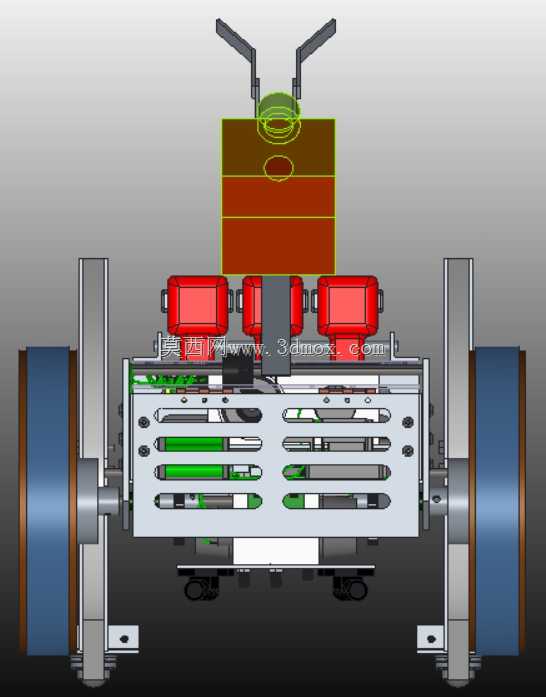

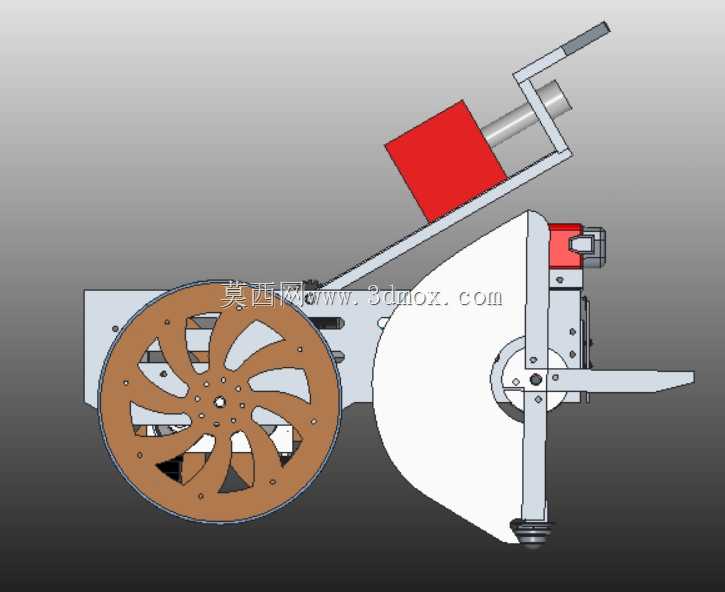

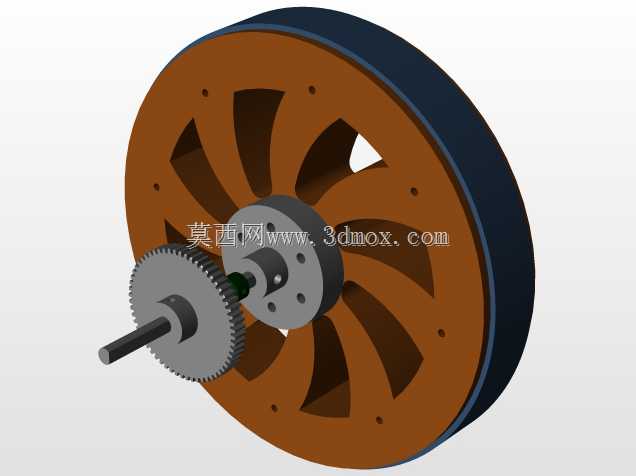

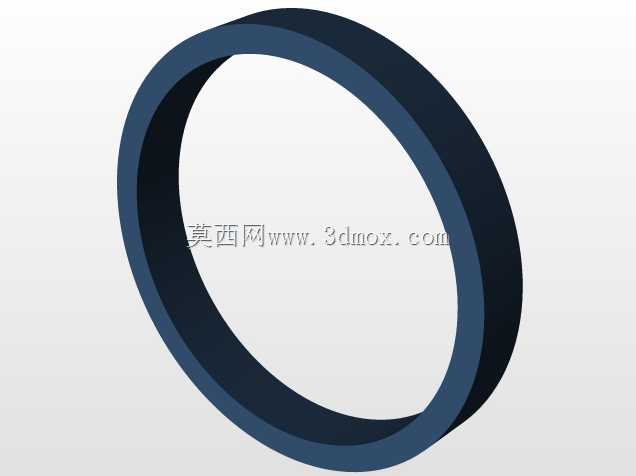

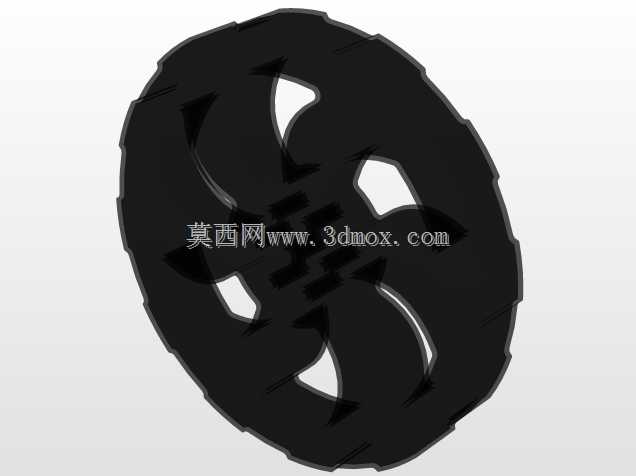

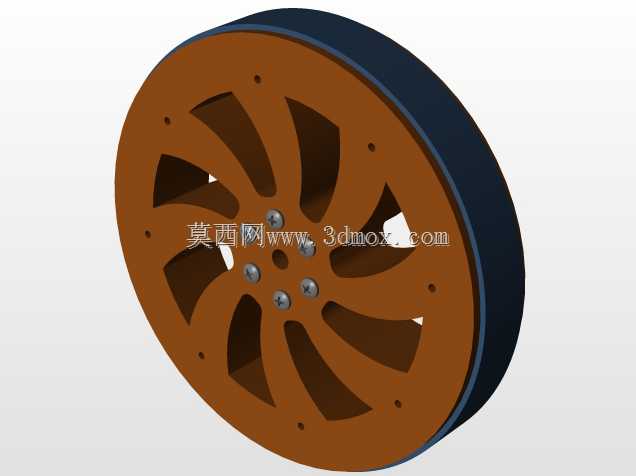

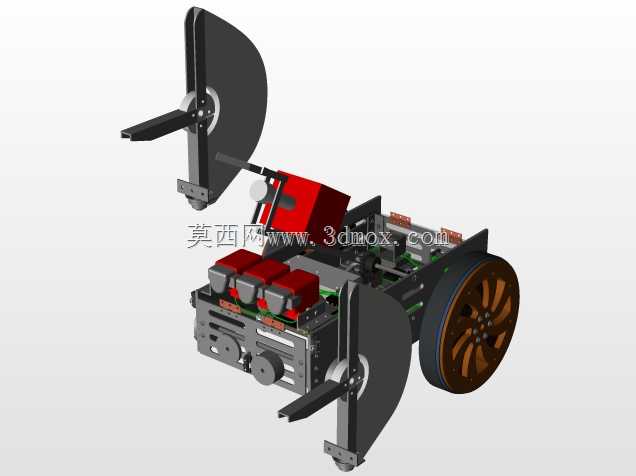

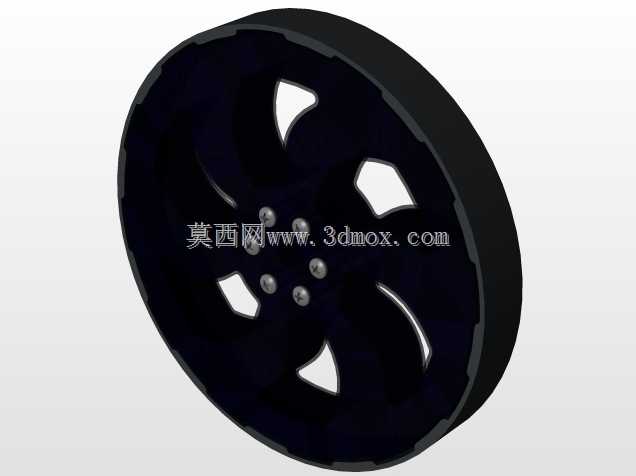

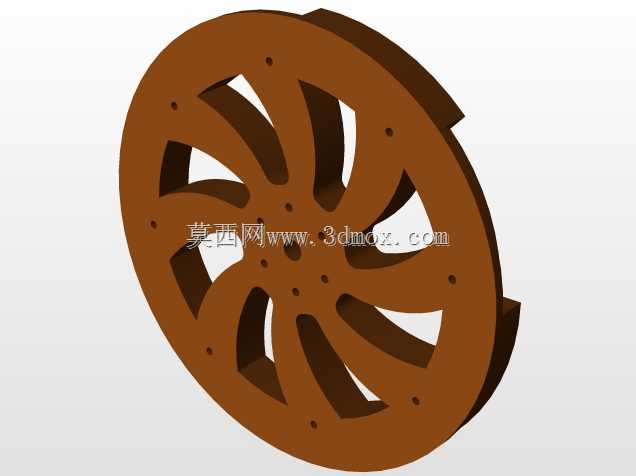

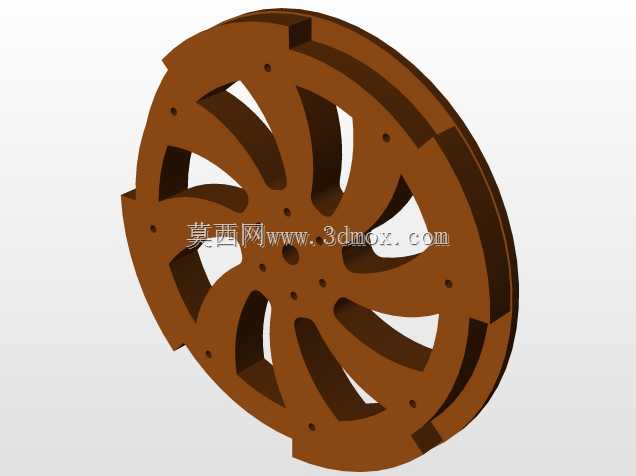

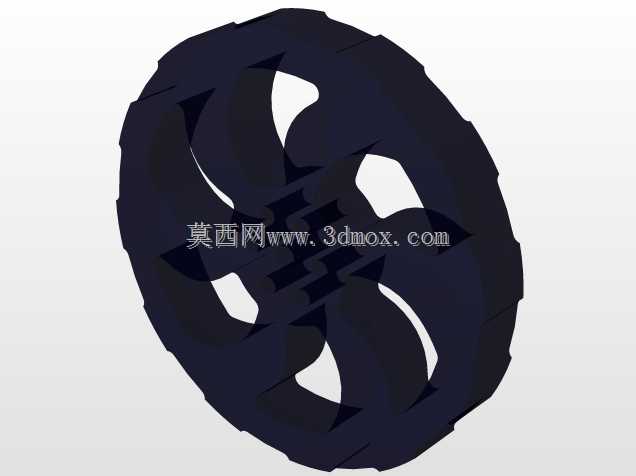

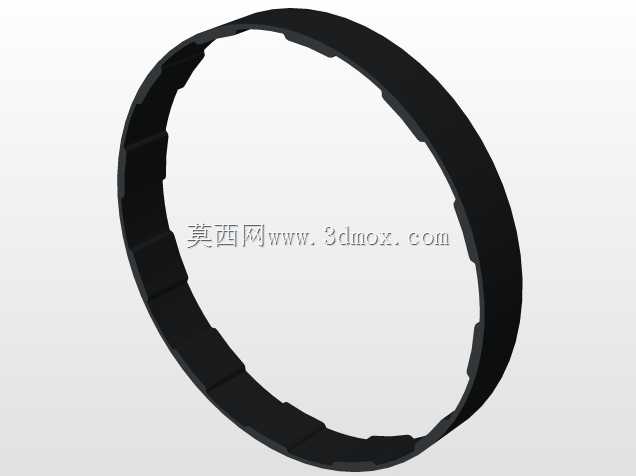

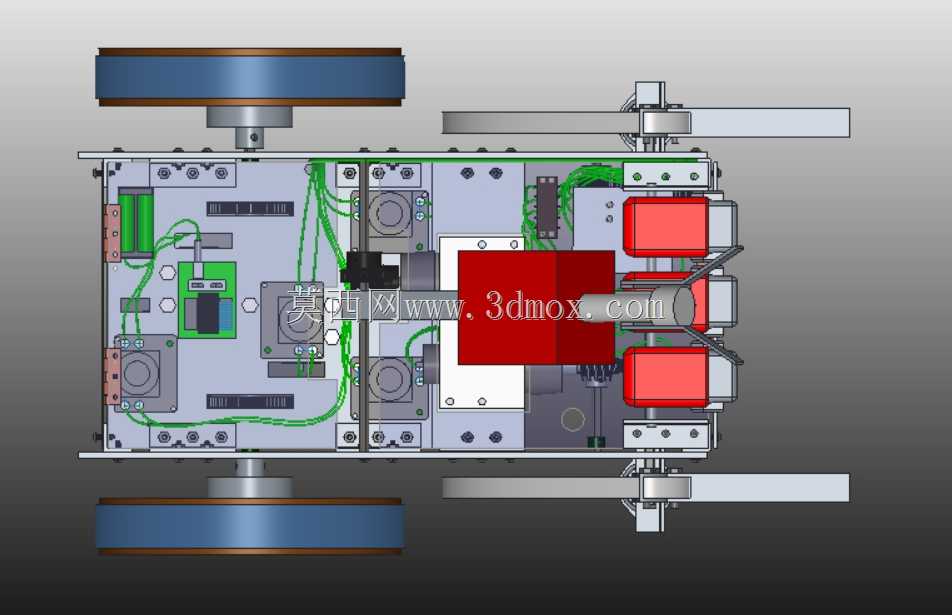

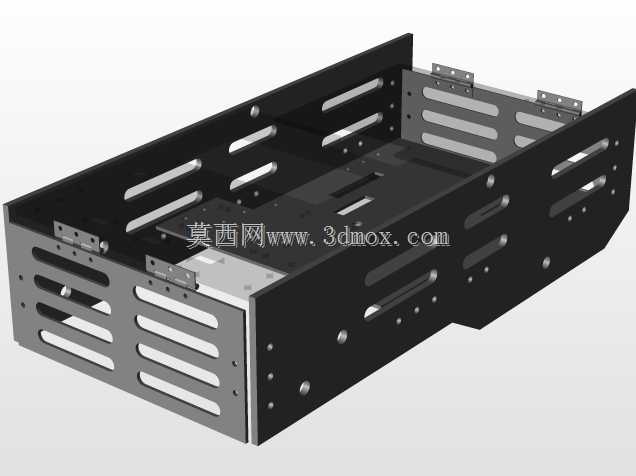

　　这款轮式搜救作业装置的结构设计，核心围绕复杂非结构化地形下的近距离搜救探查需求展开，区别于常规巡检类移动机器人，其底盘布局、执行机构配置均针对灾后废墟、狭窄作业通道的通行场景做了针对性适配。从结构布局来看，整机采用前置执行端、中置动力与控制舱、后置轮组驱动的排布逻辑，轮组选用大直径辐条式结构，轮缘做了圆弧过渡处理，能够在碎石、不平整硬质地面上获得更大的接地面积，降低单位面积压强，避免轮组卡滞在缝隙中；底盘离地间隙经过多轮迭代调整，既保证了跨越20mm高度凸起障碍的通过性，又控制了整机重心高度，防止在倾斜坡面行进时发生侧翻。

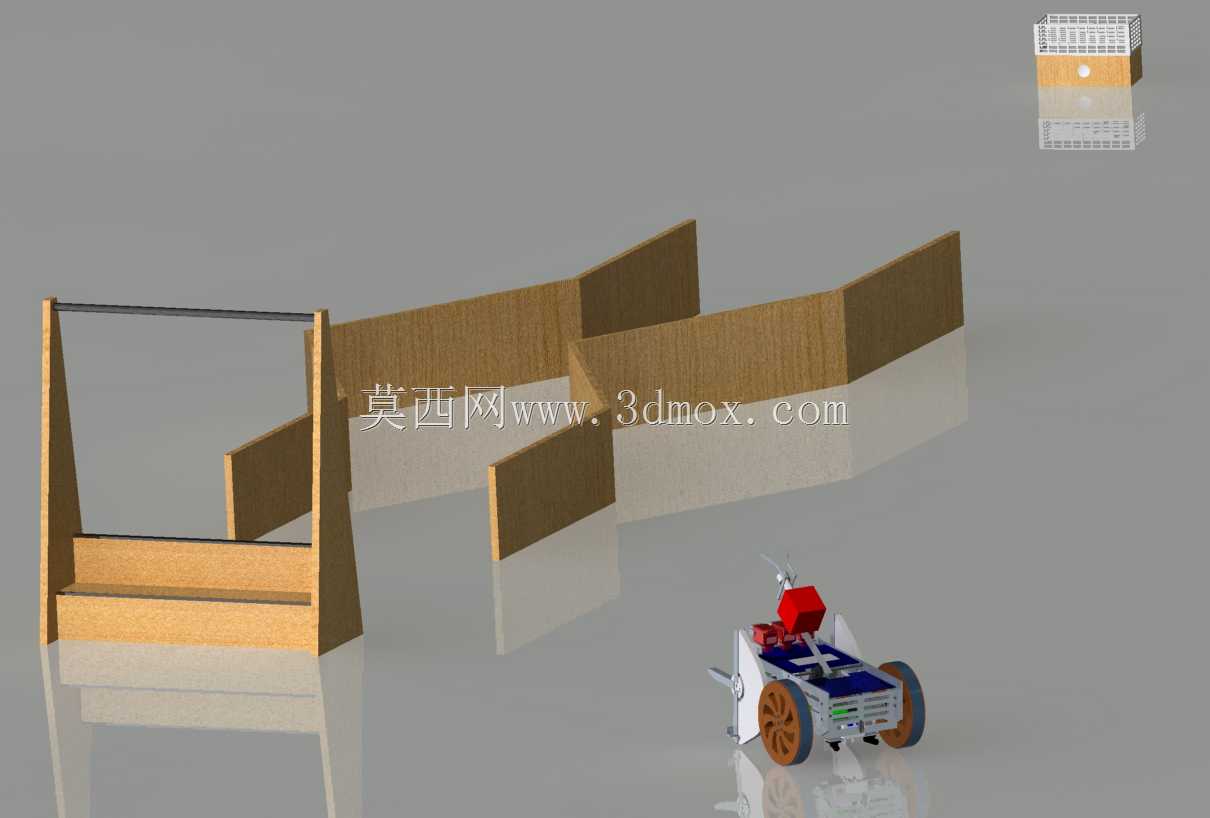

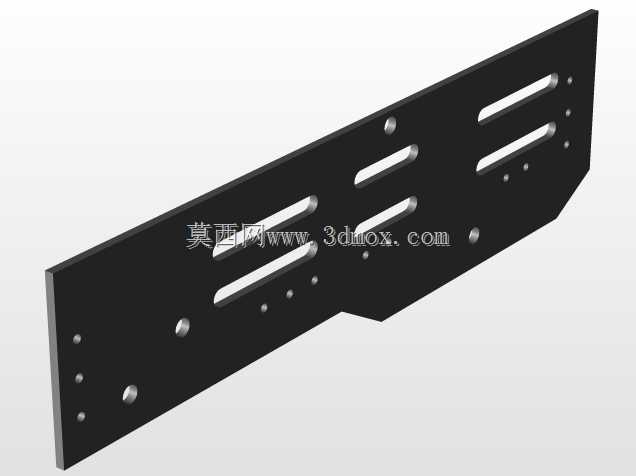

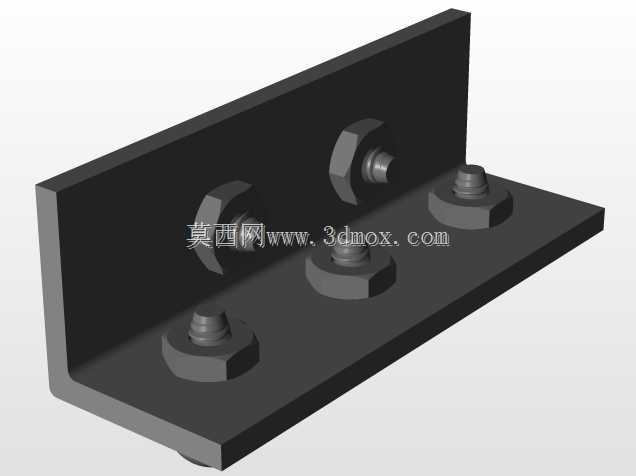

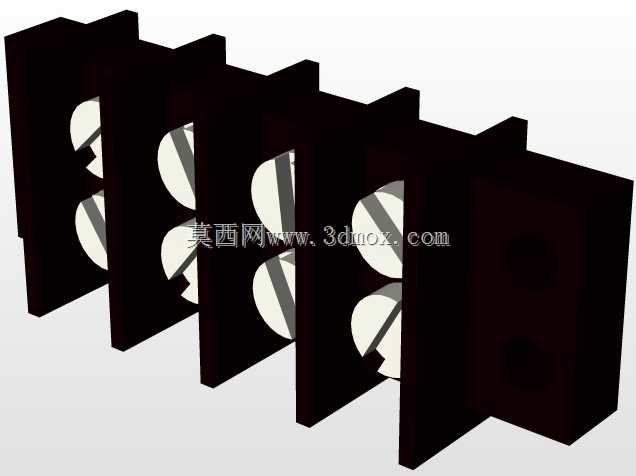

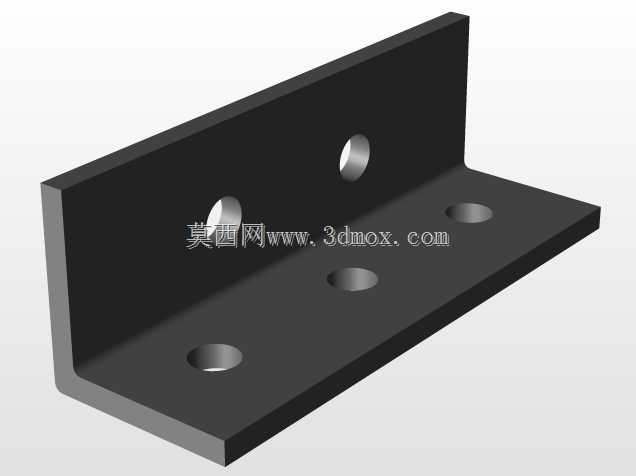

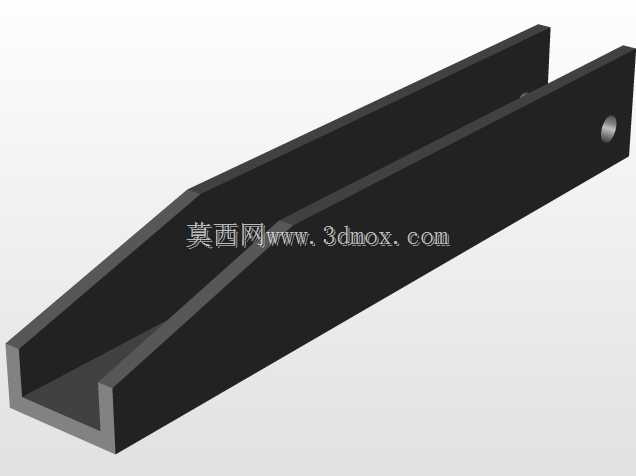

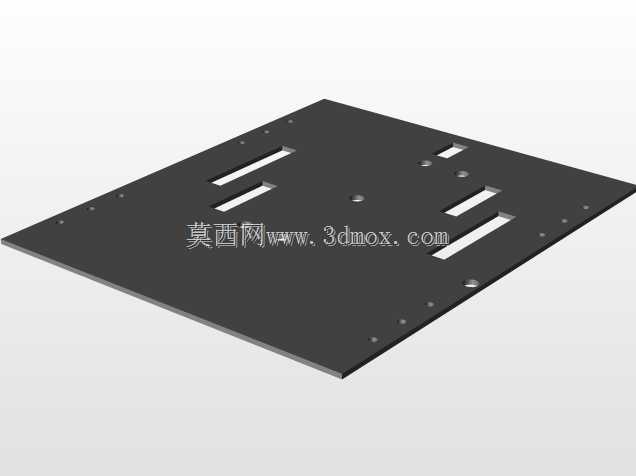

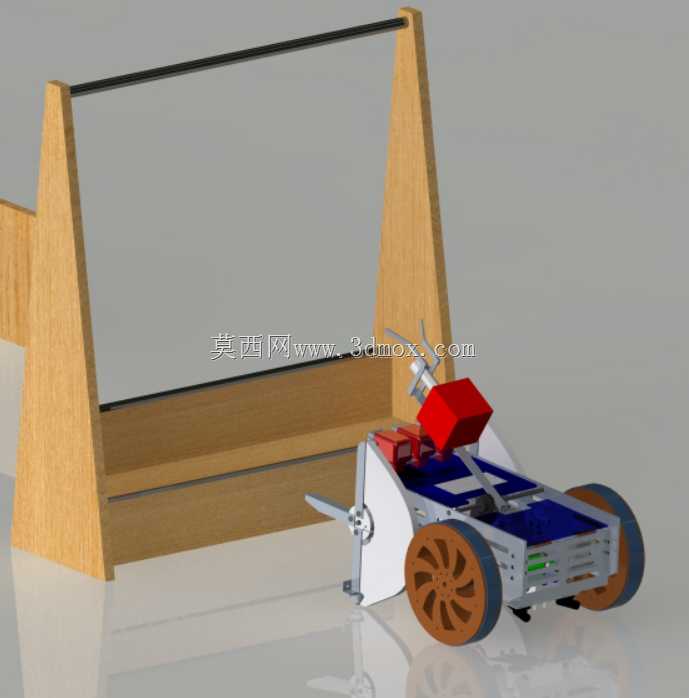

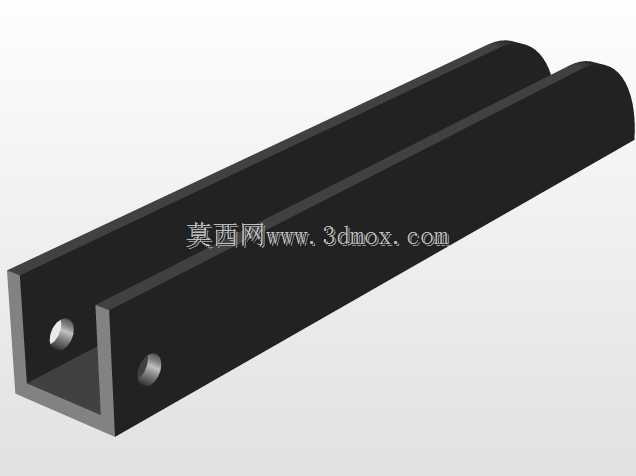

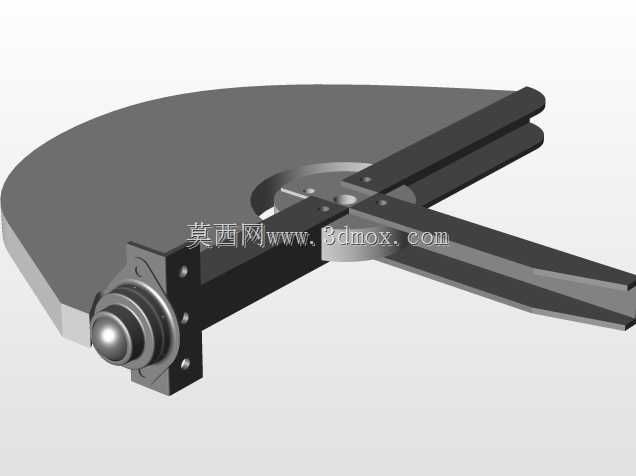

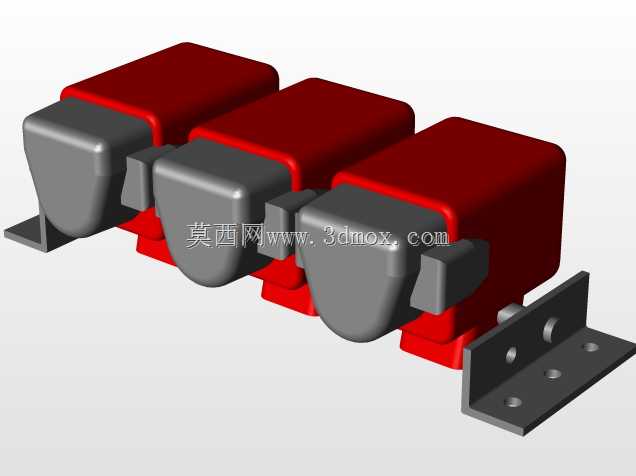

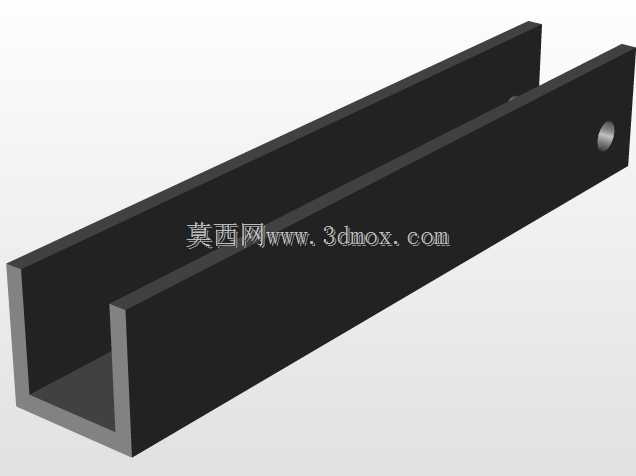

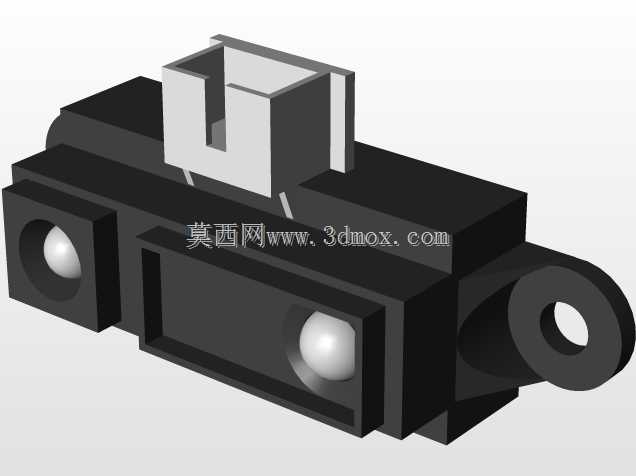

　　前端搭载的多自由度执行臂，末端预留了标准接口，可根据实际作业需求更换探查探头、小型抓取夹具或是破拆辅助工具，执行臂的关节处采用了模块化的铰接结构，传动链路中集成了齿轮副来传递扭矩，保证末端动作的精度与输出力矩足够支撑轻量作业任务。上部的架体结构采用轻质木质型材做框架原型，在设计阶段用于验证跨距承载能力，实际量产版本可替换为铝合金型材或是碳纤维复合板材，架体的横向跨距与底盘宽度保持一致，不会额外增加整机的通行宽度边界，架体上预留的安装位可搭载照明模块、图像采集模块或是环境参数传感模块，为搜救作业提供现场信息回传的硬件支撑。从设计思路层面，整机的结构拆分完全遵循快速装配、易维护的原则，所有传动部件、结构连接件均采用标准化接口，单个模块的重量控制在单人可徒手搬运更换的范围内，适配搜救现场缺乏重型吊装设备的作业条件；底盘内部的走线采用分层布线逻辑，动力线路与信号线路分仓排布，避免动力线缆的电磁干扰影响传感信号的传输稳定性，接线端子全部采用快插式结构，现场更换部件时无需做复杂的焊线或是端子压接操作，能够大幅压缩现场维护的时间成本。

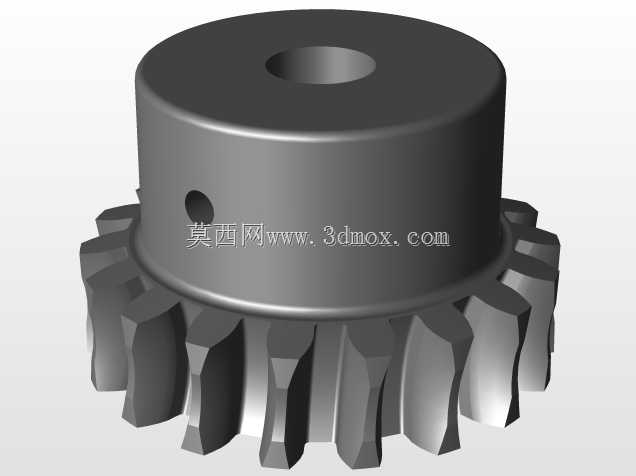

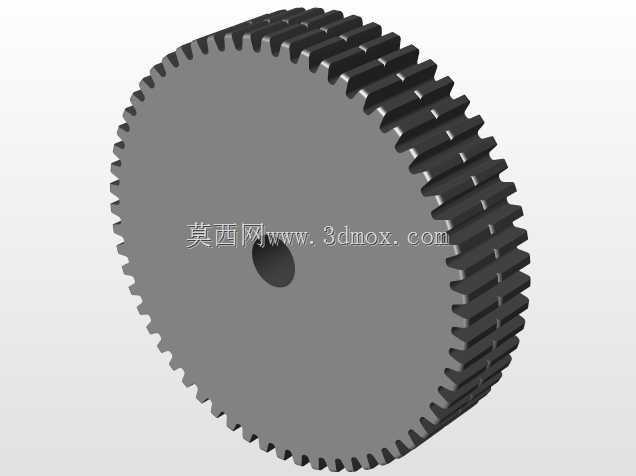

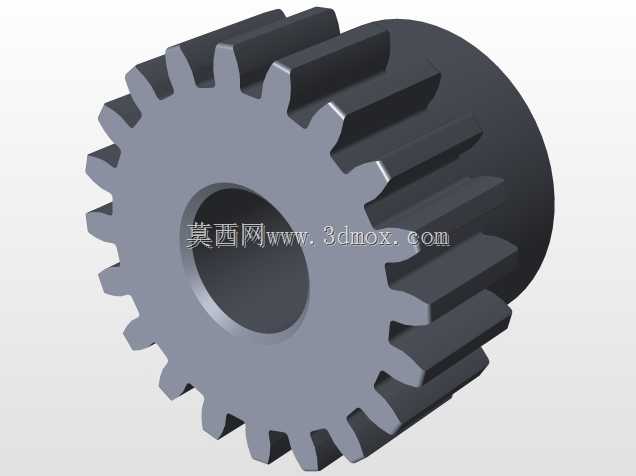

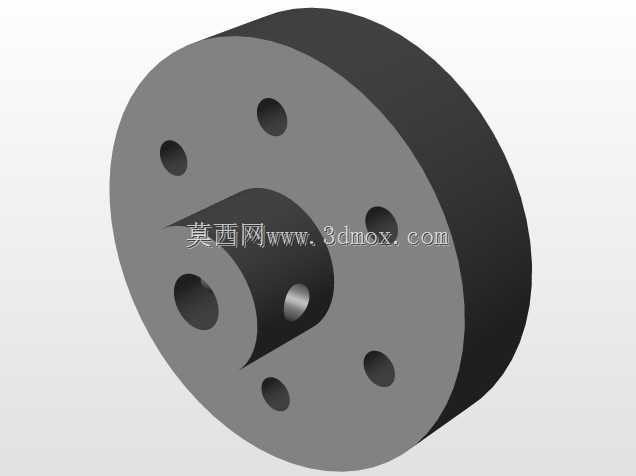

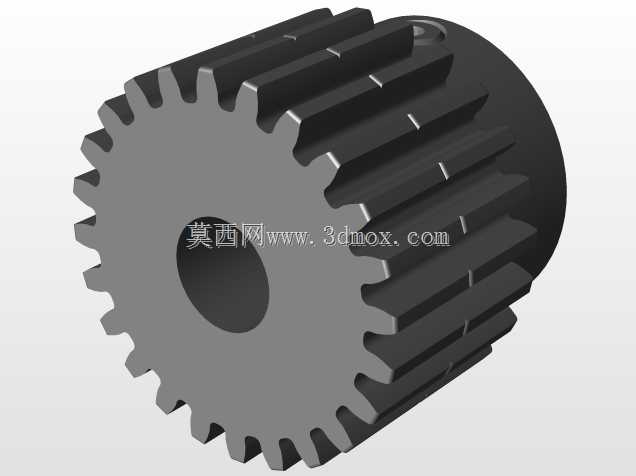

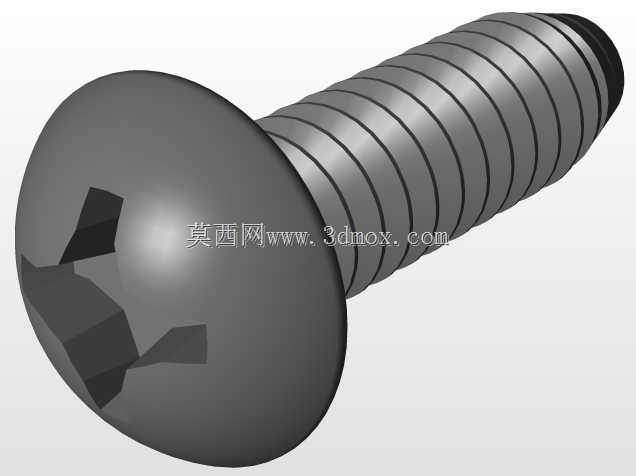

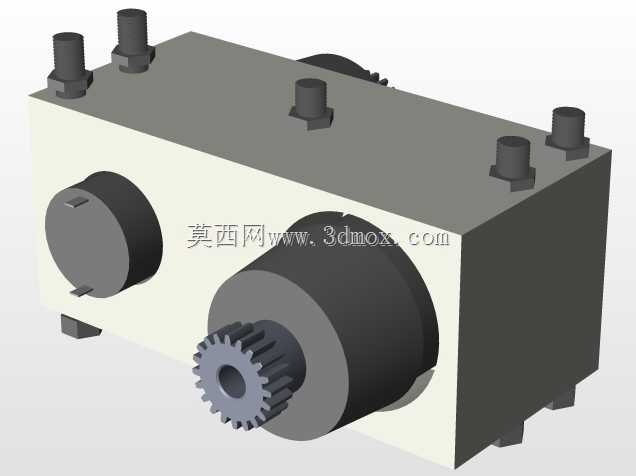

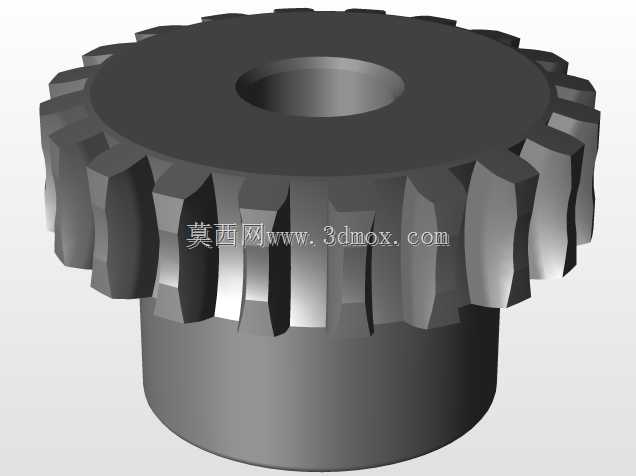

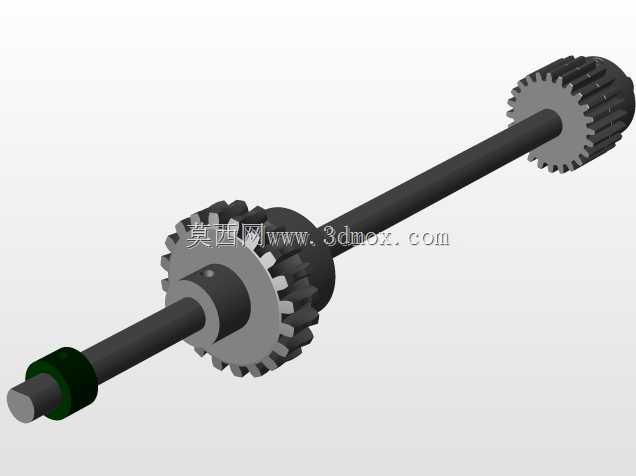

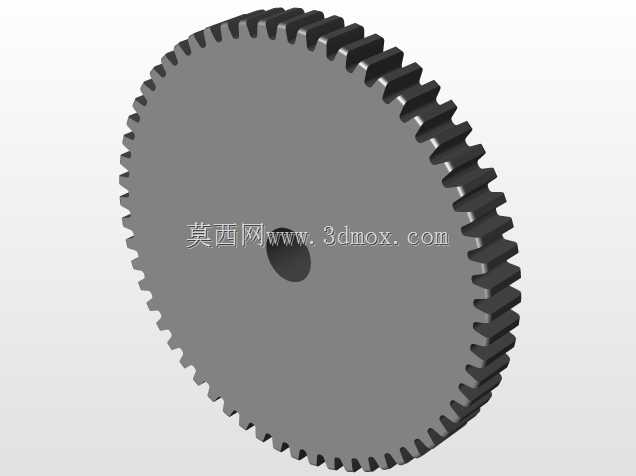

　　传动系统中，齿轮副的选型兼顾了传动效率与抗冲击能力，针对搜救场景中可能出现的轮组卡滞、负载突增情况，齿轮的齿面做了强化处理，能够承受短时的过载扭矩而不发生断齿失效；轮组与驱动轴的连接采用键连接加防松紧固件的组合，避免在颠簸行进过程中出现轮组松脱的问题。整机的外形尺寸边界控制严格，宽度方向不超过350mm，能够顺利通过常规建筑的房门通道以及废墟中狭窄的通行缝隙，长度方向控制在400mm以内，转向半径控制在自身长度的0.8倍，在狭小空间内的转向灵活性足以支撑室内搜救、狭窄巷道探查的作业需求。

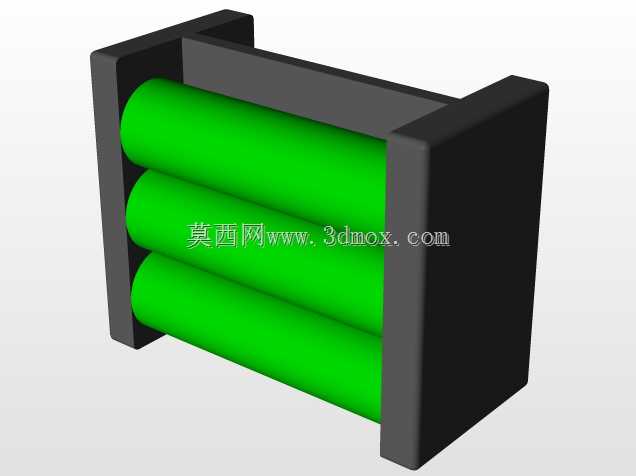

　　在结构验证阶段，设计团队针对整机的爬坡能力、越障高度、负载能力做了多轮实测试验，调整了轮组的阻尼参数与执行臂的配重平衡，保证执行臂在全行程动作时，整机不会出现前倾失稳的情况；底盘下部预留了电池仓的安装空间，电池模块采用抽拉式结构，可在作业间隙快速更换备电，无需长时间停机等待充电，适配搜救任务连续作业的需求。不同于工业场景下固定路径作业的移动机器人，这款搜救机器人的结构设计没有追求过高的运动速度，而是把可靠性、环境适应性放在设计优先级的首位，所有外露的结构件都做了圆角处理，避免在废墟行进过程中勾挂线缆、织物等杂物，外壳的拼接处预留了密封槽，可加装密封胶条实现基础的防尘防水能力，能够在有浮尘、少量积水的作业环境下稳定运行。执行臂的动作范围经过精准核算，在完全伸展状态下，末端可触及底盘前方300mm、高度200mm范围内的作业点位，覆盖了常规搜救作业中探查、拾取小物件、拨开表层障碍物的操作需求；上部架体的承载能力经过校核，可搭载总重量不超过2kg的传感设备，不会因为上部负载过重导致架体变形或是整机重心过度偏移。
